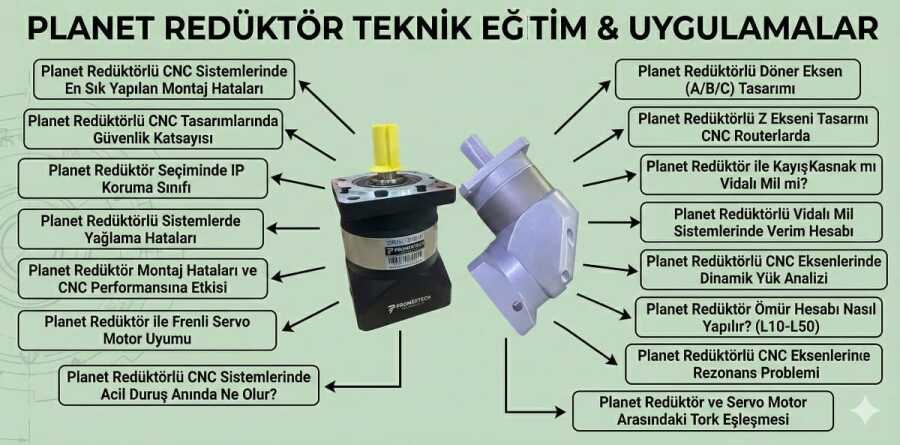

Planet Redüktör Nedir? Teknik Çalışma Prensibi ve CNC Kullanımı

ENDÜSTRİYEL AKTARIM ELEMANLARI | CNC, Otomasyon ve Mekanik Sistemler

Planet Redüktörün Yapısal Bileşenleri ve Teknik Çalışma Prensibi

Planet redüktörler, adını gezegenlerin güneş etrafındaki hareketine benzer dişli düzeninden alır. Bu özel tasarım, geleneksel redüktörlere göre daha yüksek güç yoğunluğu ve daha düşük atalet momenti sunar. Temel olarak dört ana bileşenden oluşur:

Güneş Dişlisi (Sun Gear): Merkezde yer alan ve genellikle motor miline bağlı olan giriş dişlisidir. Gücü sisteme aktaran ilk elemandır.
Planet Dişliler (Planetary Gears): Güneş dişlisinin etrafında dönen, genellikle üç veya daha fazla sayıda bulunan dişlilerdir. Bu dişliler, hem kendi eksenleri etrafında hem de güneş dişlisinin etrafında dönerek hareket ederler.
Ring Dişli / Halka Dişli (Annulus / Ring Gear): Planet dişlileri çevreleyen, içten dişli bir halkadır. Genellikle redüktör gövdesine sabitlenmiştir.
Planet Taşıyıcı / Kafes (Planet Carrier): Planet dişlileri bir arada tutan ve onların hem kendi eksenlerinde hem de güneş dişlisi etrafında dönmesini sağlayan bir yapıdır. Çıkış miline bağlıdır ve redüktörün çıkış torkunu sağlar.

Çalışma prensibi, motorun güneş dişlisini döndürmesiyle başlar. Güneş dişlisi, temas ettiği planet dişlilerini döndürür. Planet dişlileri, sabit duran ring dişli içinde hareket ederken aynı zamanda kendi eksenleri etrafında dönerler. Bu hareket, planet taşıyıcıyı döndürür ve böylece çıkış miline aktarılan torku artırırken devir hızını düşürür. Bu çoklu dişli teması, yükü daha geniş bir alana yayarak redüktörün daha yüksek torkları güvenilir bir şekilde taşımasını sağlar.

CNC Sistemlerinde Planet Redüktörlerin Kritik Rolü ve Servo Motor Entegrasyonu

CNC makineleri, hassasiyet, hız ve tekrarlanabilirlik gerektiren uygulamalardır. Bu sistemlerde, motorlardan gelen dönme hareketinin işleme eksenlerine aktarılmasında planet redüktörler hayati bir köprü görevi görür. Özellikle servo motor ve sürücüler ile entegre edildiğinde, planet redüktörlerin sağladığı avantajlar daha da belirginleşir:

Yüksek Tork Aktarımı: Servo motorlar genellikle yüksek devirde çalışır ancak işleme için gereken torku doğrudan sağlayamaz. Planet redüktörler, motorun yüksek devirdeki gücünü, işleme için gerekli yüksek torka dönüştürür.
Düşük Boşluk (Backlash): CNC uygulamalarında konumlandırma hassasiyeti kritik öneme sahiptir. Planet redüktörler, minimal boşluk değerleriyle tasarlanır. Bu, hareketin yönü değiştiğinde mekanik sistemde oluşan atıl hareketi minimize ederek, işleme doğruluğunu artırır.
Yüksek Rijitlik ve Dinamik Performans: Planet redüktörlerin kompakt ve dengeli yapısı, yüksek rijitlik sağlar. Bu, dinamik hızlanma ve yavaşlama gerektiren CNC hareketlerinde sistemin stabilitesini korumasına yardımcı olur.
Atalet Uyumlaması: Motorun ataleti ile yükün ataleti arasında bir uyum sağlamak, servo sistemlerin optimum performansını garanti eder. Planet redüktörler, uygun redüksiyon oranı seçimiyle bu atalet uyumunun sağlanmasına yardımcı olur, böylece servo motor daha verimli ve kararlı çalışır.

Örneğin, bir CNC router'da kesici takımın hareketini sağlayan vidali mil sistemleri veya lineer ray ve arabalar, genellikle bir servo motor ve ona bağlı bir planet redüktör tarafından tahrik edilir. Bu kombinasyon, milimetrenin binde biri hassasiyetinde hareket kabiliyeti sunar.

Yüksek Hassasiyetli CNC Uygulamalarında Planet Redüktör Seçim Kriterleri

Bir CNC sisteminde doğru planet redüktörü seçmek, sistemin genel performansı, ömrü ve hassasiyeti açısından hayati öneme sahiptir. MERMAK CNC olarak bu seçim sürecinde aşağıdaki teknik kriterlere dikkat edilmesi gerektiğini vurguluyoruz:

Redüksiyon Oranı (i): Motor devrini düşürerek torku artıran orandır. Uygulamanın tork ve hız gereksinimlerine göre doğru oran seçilmelidir.
Boşluk (Backlash): Özellikle hassas CNC işleme merkezleri için kritik olan, giriş milinin hareket etmesine rağmen çıkış milinin belirli bir açı kadar hareket etmemesi durumudur. Düşük boşluklu (< 3 arcmin) redüktörler tercih edilmelidir. MERMAK CNC olarak sunduğumuz planet redüktör fiyatları ve çeşitleri arasında farklı boşluk değerlerine sahip modeller bulunmaktadır.
Tork Kapasitesi (Nominal ve Maksimum): Redüktörün sürekli ve anlık olarak taşıyabileceği tork değerleridir. Uygulamanın en yüksek tork gereksinimini karşılamalıdır.
Atalet Momenti: Redüktörün dönmeye karşı gösterdiği dirençtir. Düşük atalet momenti, servo sistemin daha hızlı tepki vermesini sağlar.
Verimlilik: Redüktörün giriş gücünü çıkış gücüne dönüştürme oranıdır. Yüksek verimli redüktörler enerji kaybını azaltır ve ısınmayı minimize eder.
Radyal ve Eksenel Yük Kapasitesi: Redüktörün çıkış miline etki edebilecek yan ve dikey kuvvetlere dayanma kapasitesidir. Özellikle spindle motor gibi ağır yük taşıyan uygulamalarda önemlidir.

MERMAK CNC'nin Otomasyon Çözümlerinde Planet Redüktör Uzmanlığı

MERMAK CNC olarak, endüstriyel otomasyon ve CNC makine parkurunuz için en uygun planet redüktör çözümlerini sunmaktayız. Geniş ürün yelpazemiz, farklı redüksiyon oranları, boşluk değerleri ve tork kapasitelerine sahip redüktörleri içerir. Mühendislik ekibimiz, projenizin özel gereksinimlerini analiz ederek, sisteminizin maksimum performans ve verimlilikle çalışmasını sağlayacak doğru redüktör seçiminde size teknik destek sağlamaktadır. Yüksek kaliteli bileşenlerimizle, CNC makinelerinizin hassasiyetini ve güvenilirliğini artırarak üretim süreçlerinize değer katmayı hedefliyoruz.

Detaylı bilgi ve teknik danışmanlık için MERMAK CNC uzmanlarıyla iletişime geçebilirsiniz.

1. Planet Redüktör Nedir ve Temel Çalışma Prensibi Nasıldır?

Planet redüktör (veya planet dişli kutusu), merkezi bir "güneş" dişlisi, bu güneş dişlisi etrafında dönen birkaç "planet" dişlisi, planet dişlilerini bir arada tutan bir "taşıyıcı" (carrier) ve tüm sistemi çevreleyen bir "halka" (annulus veya ring gear) dişlisinden oluşan bir mekanik güç aktarım sistemidir. Temel çalışma prensibi, giriş milinden gelen yüksek hızın, bu dişli kombinasyonu sayesinde düşük hıza ve yüksek torka dönüştürülmesidir. Güneş dişlisi giriş miline bağlıyken, planet dişlileri hem kendi eksenleri etrafında hem de güneş dişlisinin etrafında döner, taşıyıcı ise çıkış milini hareket ettirir.

2. Bir Planet Redüktörün Ana Bileşenleri Nelerdir ve Görevleri Nelerdir?

Bir planet redüktörün ana bileşenleri ve görevleri şunlardır:

Güneş Dişlisi (Sun Gear): Merkezi konumda bulunur ve genellikle giriş miline bağlıdır. Gücü planet dişlilerine aktarır.
Planet Dişlileri (Planet Gears): Güneş dişlisi etrafında dönerler ve aynı zamanda kendi eksenleri etrafında da dönerler. Halka dişli ile de temas halindedirler. Güç aktarımını ve tork dağıtımını sağlarlar.
Planet Taşıyıcı (Planet Carrier): Planet dişlilerini birbirine bağlar ve kendi eksenleri etrafında dönmelerine izin verirken, aynı zamanda onları güneş dişlisi etrafında bir yörüngede tutar. Genellikle çıkış miline bağlıdır.
Halka Dişli (Ring Gear / Annulus): İç kısmında dişleri olan büyük bir halkadır ve planet dişlilerini çevreler. Genellikle sabitlenmiştir, ancak bazı tasarımlarda giriş veya çıkış elemanı olarak da kullanılabilir.

3. Planet Redüktörler Hızı Nasıl Düşürür ve Torku Nasıl Artırır?

Planet redüktörler, dişli oranları prensibine dayanarak hızı düşürür ve torku artırır. Giriş miline bağlı olan küçük güneş dişlisi, kendisinden daha büyük olan planet dişlilerini döndürür. Planet dişlileri, sabit tutulan halka dişlinin iç yüzeyindeki dişlilerle de temas halindedir. Güneş dişlisi döndükçe, planet dişlileri hem kendi eksenleri etrafında döner hem de planet taşıyıcısı ile birlikte güneş dişlisinin etrafında bir yörünge çizer. Bu "yörünge hareketi" nedeniyle, planet taşıyıcının dönüş hızı, güneş dişlisinin dönüş hızından önemli ölçüde daha düşük olur. Hızdaki bu düşüş, mekanik enerji korunumuna göre torkta orantılı bir artışa neden olur (Tork = Güç / Açısal Hız).

4. Diğer Redüktör Tiplerine Göre Planet Redüktörlerin Başlıca Teknik Avantajları Nelerdir?

Planet redüktörlerin diğer redüktör tiplerine (örneğin paralel eksenli, sonsuz vidalı) göre başlıca teknik avantajları şunlardır:

Yüksek Tork Yoğunluğu: Yükü birden fazla planet dişlisine dağıtarak daha fazla dişli teması sağlar, bu da aynı hacimde daha yüksek tork aktarımına olanak tanır.
Kompakt Tasarım: Giriş ve çıkış millerinin eş eksenli olması ve dişlilerin iç içe geçmesi sayesinde çok daha küçük bir hacimde yüksek oranlar elde edilebilir.
Yüksek Verimlilik: Dişliler arasındaki kayma yerine yuvarlanma hareketinin daha baskın olması nedeniyle enerji kaybı düşüktür, bu da %90-97 gibi yüksek verimlilik oranları sağlar.
Düşük Boşluk (Backlash): Hassas üretim ve montaj teknikleri ile çok düşük boşluk değerleri elde edilebilir, bu da konumlandırma hassasiyeti gerektiren uygulamalar için kritiktir.
Yüksek Rijitlik: Yükün çoklu dişliler arasında dağıtılması, sistemin genel rijitliğini artırır.

5. Planet Redüktörlerdeki Boşluk (Backlash) Nedir ve CNC Uygulamaları İçin Önemi Nedir?

Boşluk (backlash), bir dişli takımında, tahrik eden dişli ile tahrik edilen dişli arasındaki boşluğu ifade eder. Tahrik eden dişli yön değiştirdiğinde, tahrik edilen dişlinin harekete geçmesi için geçen açıdır. Planet redüktörlerde bu, giriş milinin bir miktar dönmesine rağmen çıkış milinin henüz hareket etmediği ölü bölgedir. CNC uygulamaları için boşluk kritik öneme sahiptir çünkü:

Konumlandırma Hassasiyeti: Yüksek boşluk, CNC eksenlerinin istenen konuma tam olarak ulaşamamasına veya bu konumda sabit kalmamasına neden olur. Bu, işleme hassasiyetini doğrudan etkiler.
Yüzey Kalitesi: Özellikle yön değiştirmelerde veya titreşimli işlemlerde boşluk, takımın titremesine ve iş parçası üzerinde istenmeyen izler (örneğin, dalgalanmalar) bırakmasına yol açabilir.
Titreşim ve Gürültü: Boşluk, dişliler arasında ani temaslara ve darbelere neden olarak titreşimi ve gürültüyü artırabilir.

Bu nedenlerle, CNC makinelerinde genellikle milimetrenin binde biri (arc-minute veya arc-second) düzeyinde çok düşük boşluğa sahip planet redüktörler tercih edilir.

6. Planet Redüktörün Dişli Oranı (Gear Ratio) Nasıl Hesaplanır?

Planet redüktörün dişli oranı, giriş milinin dönüş hızının çıkış milinin dönüş hızına oranıdır. En yaygın konfigürasyon olan, halka dişlinin sabit olduğu ve güneş dişlisinin giriş, taşıyıcının çıkış olduğu tek kademeli bir planet redüktör için dişli oranı (i) şu formülle hesaplanır:

i = 1 + (Halka Dişli Diş Sayısı / Güneş Dişlisi Diş Sayısı)

Örneğin, güneş dişlisinde 20 diş ve halka dişlide 80 diş varsa, oran 1 + (80/20) = 1 + 4 = 5:1 olacaktır. Bu, giriş milinin 5 tur döndüğünde çıkış milinin 1 tur döneceği anlamına gelir. Çok kademeli redüktörlerde ise her bir kademenin oranı çarpılarak toplam oran bulunur.

7. CNC Makinelerinde Planet Redüktör Kullanımının Temel Amaçları Nelerdir?

CNC makinelerinde planet redüktör kullanımının temel amaçları şunlardır:

Tork Artırımı: Servo veya step motorların ürettiği torku, işleme kuvvetlerini karşılayacak seviyelere çıkarmak.
Hız Düşürme ve Kontrol: Motorun yüksek hızını, eksen hareketleri için uygun, daha düşük ve hassas kontrol edilebilir hızlara dönüştürmek.
Atalet Uyumu: Motorun ataletini, tahrik ettiği yükün ataletine uygun hale getirerek motorun daha verimli çalışmasını ve kontrol performansını optimize etmek.
Konumlandırma Hassasiyeti: Motorun açısal çözünürlüğünü redüktör oranı kadar artırarak, CNC eksenlerinin çok daha hassas konumlandırılmasını sağlamak.
Rijitlik ve Titreşim Azaltma: Sistemin genel rijitliğini artırarak işleme sırasında oluşabilecek titreşimleri azaltmak ve yüzey kalitesini iyileştirmek.
Motor Boyutunu Küçültme: Yüksek tork kapasitesi sayesinde daha küçük ve maliyet etkin motorların kullanılmasına olanak tanımak.

8. Planet Redüktörler CNC Eksenlerinin Konumlandırma Hassasiyetini Nasıl Artırır?

Planet redüktörler, iki ana mekanizma ile CNC eksenlerinin konumlandırma hassasiyetini artırır:

Açısal Çözünürlük Artışı: Redüktör, motorun her bir devrini veya her bir adımını (step motorlar için) belirli bir oranda azaltarak çıkış milindeki açısal hareketi küçültür. Örneğin, 10:1 oranlı bir redüktör, motorun 10 devrine karşılık çıkış milinin 1 devir yapmasını sağlar. Bu, motorun her bir mikronluk hareketinin çıkışta 1/10'u kadar bir harekete dönüşmesi anlamına gelir, böylece eksenin hareket hassasiyeti redüktör oranı kadar artar.

Azaltılmış Boşluk (Low Backlash): CNC uygulamaları için özel olarak tasarlanmış planet redüktörler, çok düşük boşluk değerlerine (örneğin
