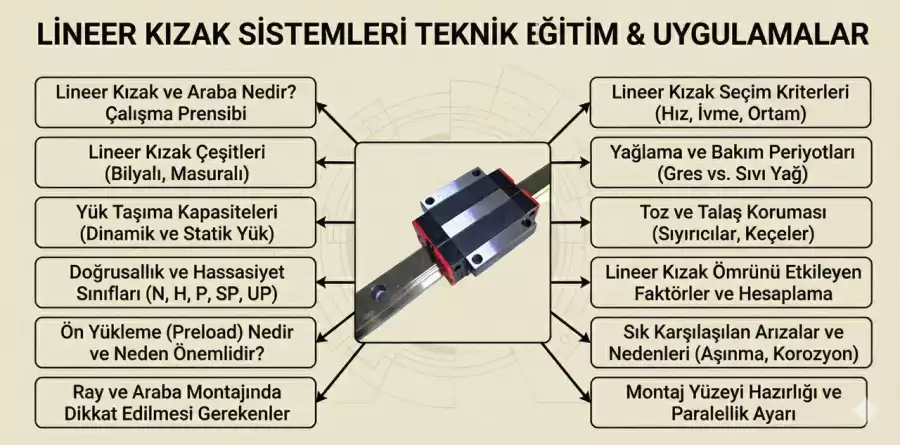

Lineer Kızak Seçiminde Yapılan Mühendislik Hataları: Mermak CNC ile Verimli Çözümler

ENDÜSTRİYEL AKTARIM ELEMANLARI | CNC, Otomasyon ve Mekanik Sistemler

Lineer Kızakların CNC Sistemlerindeki Kritik Rolü ve Önemi

Lineer kızaklar, bir makinenin doğrusal hareketini sağlamak, yükleri taşımak ve hassas konumlandırma gerçekleştirmek için tasarlanmış mekanik bileşenlerdir. Özellikle CNC router ve mini CNC gibi yüksek hassasiyet gerektiren uygulamalarda, lineer kızakların kalitesi ve doğru seçimi, işlenen parçanın yüzey kalitesinden makine ömrüne kadar her şeyi etkiler. Yanlış seçilen bir kızak, titreşimi artırır, konumlandırma doğruluğunu düşürür ve nihayetinde üretim kalitesini olumsuz etkiler.

Yanlış Boyutlandırma ve Yük Kapasitesi Hataları: CNC Hassasiyetini Etkileyen Faktörler

Lineer kızak seçiminde en sık yapılan hatalardan biri, sistemin taşıyacağı yüke uygun olmayan bir kızak boyutunun belirlenmesidir. Yük kapasitesi, statik ve dinamik yükler göz önünde bulundurularak hesaplanmalıdır.

Aşırı Yükleme: Belirlenen yükten daha hafif bir kızak seçimi, kızakların erken aşınmasına, deformasyona uğramasına ve hatta kırılmasına neden olabilir. Bu durum, özellikle yüksek hızlı ve ağır kesim yapan büyük CNC router makinelerinde kritik önem taşır.
Yetersiz Sertlik: Yük kapasitesi yeterli olsa bile, kızak sisteminin rijitliği (sertliği) yetersiz olabilir. Bu durum, özellikle yüksek ivmelenmelerde ve kesme kuvvetlerinde titreşimlere yol açarak işleme kalitesini düşürür. CNC işleme sırasında oluşan bu titreşimler, yüzey pürüzlülüğünü artırır ve hassasiyeti bozar.

MERMAK CNC mühendisleri, uygulamanızın gerektirdiği tüm yük ve rijitlik parametrelerini detaylıca analiz ederek, en uygun lineer kızak çözümünü sunar.

Montaj Hataları ve CNC Performansına Etkileri

En doğru lineer kızak seçimi bile, hatalı montaj uygulamaları nedeniyle beklenen performansı veremeyebilir. Montajda dikkat edilmesi gereken temel noktalar:

Paralellik ve Düzlemsellik: Kızakların birbirine ve referans yüzeye göre paralellik ve düzlemsellik toleransları, sistemin hassasiyetini ve ömrünü doğrudan etkiler. Bu toleranslara uyulmaması, kızak arabaları üzerinde dengesiz yük dağılımına, sürtünmenin artmasına ve erken aşınmaya sebep olur.
Ön Yükleme (Preload): Lineer kızak sistemlerinde boşlukları elimine etmek ve rijitliği artırmak için uygulanan ön yükleme miktarı kritik öneme sahiptir. Yanlış ön yükleme, ya aşırı sürtünmeye ve enerji kaybına ya da yetersiz rijitliğe ve titreşime yol açar.
Montaj Yüzey Kalitesi: Kızakların monte edileceği yüzeylerin işleme kalitesi (pürüzlülük, düzlemsellik), kızakların ömrünü ve performansını doğrudan etkiler.

Çevresel Faktörlerin Göz Ardı Edilmesi ve Lineer Kızak Dayanımı

Bir lineer kızak sisteminin çalışacağı ortam koşulları, seçim sürecinde mutlaka göz önünde bulundurulmalıdır.

Toz ve Kir: Talaş, toz, metal parçacıkları gibi kirleticiler, kızakların hareketli elemanları arasına girerek aşınmayı hızlandırır. Bu tür ortamlar için özel sızdırmazlık elemanlarına sahip lineer kızak araba çeşitleri tercih edilmelidir.
Nem ve Kimyasallar: Yüksek nem veya kimyasal buharlara maruz kalan ortamlarda paslanmaz çelik veya özel kaplamalı kızaklar kullanılmalıdır.
Sıcaklık Değişimleri: Geniş sıcaklık aralıklarında çalışacak sistemlerde, termal genleşme katsayıları dikkate alınarak malzeme seçimi yapılmalı ve montaj toleransları buna göre ayarlanmalıdır.

Sürücü ve Tahrik Sistemleriyle Uyumsuzluk: CNC Servo Sistemlerindeki Aksaklıklar

Lineer kızaklar, genellikle bir tahrik sistemiyle (örneğin vidali mil, kremayer pinyon) ve bir motor ( AC servo motor veya Nema 23 step motor gibi) birlikte çalışır. Bu bileşenler arasındaki uyumsuzluk, sistem performansını ciddi şekilde etkiler.

Motor Seçimi: Yetersiz torka sahip bir servo motor ve sürücüler veya step motor ve sürücüler, lineer kızak sistemini istenen hıza ve ivmeye ulaştıramayabilir.
Tahrik Elemanı Seçimi: Vidali milin hassasiyeti, adımı veya kremayer pinyonun dişli kalitesi, lineer kızakların konumlandırma doğruluğunu doğrudan etkiler.
Titreşim ve Rezonans: Tüm bu bileşenlerin frekans tepkileri birbirine uymazsa, sistemde rezonans oluşabilir. Bu durum, aşırı titreşime, gürültüye ve CNC işleme kalitesinde düşüşe yol açar.

Mermak CNC ile Doğru Lineer Kızak Seçim Stratejileri ve Vaka Analizi

MERMAK CNC olarak, doğru lineer kızak seçimi için kapsamlı bir mühendislik yaklaşımı benimsiyoruz:

Uygulama Analizi: Makinenin kullanım amacı, çalışma döngüsü, hız, ivme, hassasiyet gereksinimleri ve çevresel koşullar detaylıca incelenir.

Yük Hesaplamaları: Statik ve dinamik yükler, moment yükleri, merkez dışı yükler hassas bir şekilde hesaplanır.

Malzeme ve Kaplama Seçimi: Ortam koşullarına ve bütçeye uygun en dayanıklı ve performanslı malzemeler belirlenir.

Entegrasyon Danışmanlığı: Lineer kızakların; planet redüktör, spindle motor sürücü ve sensör ve sviç gibi diğer tüm otomasyon bileşenleriyle uyumu sağlanır.

Vaka Analizi: Yanlış Kızak Seçiminin CNC Freze Performansına Etkisi

Bir müşterimiz, metal işleme için tasarladığı bir mini CNC router projesinde, maliyeti düşürmek amacıyla yetersiz yük kapasitesine ve düşük rijitliğe sahip lineer kızaklar tercih etti. İlk başta makine çalışır gibi görünse de, yüksek devirde çalışan spindle motor ile sert malzemeleri işlemeye başladığında ciddi sorunlar ortaya çıktı:

Yüzey Kalitesinde Bozulma: İşlenen parçaların yüzeyleri pürüzlü ve dalgalıydı, bu da ek zımparalama ve işçilik maliyeti getirdi.
Titreşim ve Gürültü: Makine, özellikle yüksek ilerlemelerde aşırı titreşim ve gürültü üretiyordu, bu da operatör konforunu düşürdü ve makine ömrünü kısalttı.
Takım Ömründe Azalma: Aşırı titreşim, kesici takımın erken aşınmasına neden oldu, bu da sık takım değişimi ve üretim duruşları anlamına geliyordu.
Konumlandırma Hataları: Tekrarlayan işlerde boyut hassasiyeti sağlanamıyordu, bu da hurda oranını artırdı.

MERMAK CNC mühendisleri olarak yaptığımız detaylı analiz sonucunda, mevcut lineer kızakların uygulamanın gerektirdiği dinamik yüklere ve rijitliğe uygun olmadığı tespit edildi. Daha yüksek yük kapasiteli ve daha rijit bir lineer kızak ve araba sistemi önerildi ve doğru montaj teknikleri ile kurulumu yapıldı. Bu değişiklikle birlikte, makinenin performansı gözle görülür şekilde iyileşti, yüzey kalitesi arttı, titreşim azaldı ve takım ömrü uzadı. Bu vaka, doğru mühendislik seçimlerinin uzun vadede nasıl maliyet tasarrufu ve verimlilik artışı sağladığını açıkça göstermektedir.

Periyodik Bakım ve CNC Sistemi Ömrü

Doğru seçilmiş ve monte edilmiş lineer kızakların bile periyodik bakımı aksatılmamalıdır. Düzenli temizlik, uygun yağlama ve aşınma kontrolleri, lineer kızakların ömrünü uzatır ve CNC sisteminizin performansını sürekli kılar. MERMAK CNC, lineer kızaklarınız için doğru bakım programlarını ve ürünlerini de sunmaktadır.

MERMAK CNC olarak, lineer kızak seçiminde yapılan mühendislik hatalarının önüne geçmek için kapsamlı bilgi birikimimiz ve deneyimimizle yanınızdayız. Projelerinizde yüksek hassasiyet, uzun ömür ve maksimum verimlilik için doğru lineer kızak çözümleriyle tanışmak üzere bizimle iletişime geçebilirsiniz.

Dinamik ve statik yük kapasitelerinin karıştırılması veya yanlış değerlendirilmesi hangi mühendislik hatalarına yol açar?

Bu hata, kızak sisteminin ya aşırı boyutlandırılmasına (gereksiz maliyet) ya da yetersiz boyutlandırılmasına (erken arıza, deformasyon, brinelling) neden olur. Statik yükler (hareket etmeyen veya çok yavaş hareket eden yükler) için izin verilen maksimum yük değerleri, dinamik yükler (sürekli hareket eden yükler) için ise yorulma ömrünü belirleyen C ve C0 değerleri dikkate alınmalıdır. Dinamik yüklerin yanlış hesaplanması, beklenen hizmet ömrünün çok altında bir performansla sonuçlanır.

Agresif çalışma ortamları (toz, nem, sıcaklık) için yanlış kızak seçimi ne gibi sorunlar yaratır ve bu nasıl önlenir?

Yanlış seçim, kızak raylarında korozyon, bilye/makara yüzeylerinde aşınma, yağlayıcının bozulması ve contaların erken deformasyonu gibi sorunlara yol açar. Bu da kızak ömrünü kısaltır, sürtünmeyi artırır ve hassasiyeti düşürür. Bunu önlemek için, paslanmaz çelik veya özel kaplamalı kızaklar, yüksek performanslı sızdırmazlık elemanları (çift conta, körüklü sistemler) ve geniş sıcaklık aralığında stabil kalan özel yağlayıcılar seçilmelidir.

Sistem rijitliğinin (sertliğinin) göz ardı edilmesi, özellikle hassas uygulamalarda ne tür performans düşüşlerine neden olur?

Rijitliğin göz ardı edilmesi, yük altında istenmeyen sapmalara (defleksiyon), titreşimlere, konumlandırma hassasiyetinde kayıplara ve tekrarlanabilirlik sorunlarına yol açar. Özellikle işleme tezgahları, ölçüm cihazları ve robotik uygulamalar gibi yüksek hassasiyet gerektiren sistemlerde bu durum, işleme kalitesinin düşmesine veya ölçüm hatalarına neden olur. Yüksek rijitlik için daha büyük kesitli kızaklar, ön yüklemeli (preload) kızaklar ve makaralı tip kızaklar tercih edilmelidir.

Yetersiz veya yanlış yağlama rejiminin seçilmesi lineer kızak ömrünü nasıl etkiler ve doğru yaklaşım nedir?

Yetersiz yağlama, sürtünmeyi ve ısıyı artırarak aşınmayı hızlandırır, korozyona neden olur ve kızak elemanlarının yorulma ömrünü dramatik şekilde kısaltır. Yanlış yağlayıcı seçimi (viskozite, katkı maddeleri) ise performans düşüşlerine ve yağlayıcının bozulmasına yol açabilir. Doğru yaklaşım, kızak üreticisinin tavsiyelerine uygun yağlayıcı tipini ve miktarını seçmek, ayrıca çalışma koşullarına (hız, yük, sıcaklık, ortam) göre düzenli veya otomatik yağlama sistemleri kullanmaktır.

Montaj yüzeylerinin düzgünlüğü ve paralelliği ile ilgili yapılan hatalar, kızak performansını ve ömrünü nasıl olumsuz etkiler?

Montaj yüzeylerindeki düzgünlük ve paralellik hataları, kızak sisteminde iç gerilmelere, kenar yüklenmelerine (edge loading) ve bilye/makara sirkülasyonunda düzensizliklere neden olur. Bu durum, kızakların nominal yük kapasitelerini düşürür, erken aşınmaya ve yorulmaya yol açar, ayrıca sistemin sürtünme direncini artırarak daha fazla enerji tüketmesine neden olur. Montaj yüzeyleri, üreticinin belirlediği toleranslar içinde işlenmeli ve hizalama dikkatle yapılmalıdır.

Yüksek hız ve ivmelenme gerektiren uygulamalarda, kızak seçiminde hangi parametreler sıklıkla gözden kaçırılır ve bunun sonuçları nelerdir?

Yüksek hız ve ivmelenmede gözden kaçan parametreler arasında kritik hız limitleri, kaydırıcının (araba) ataleti, bilye/makara dinamikleri ve yağlayıcının viskozite/sıcaklık performansı bulunur. Bu parametrelerin göz ardı edilmesi, kızakta aşırı titreşim, gürültü, yağ filminin bozulması, erken aşınma ve hatta sistemin stabilite kaybına yol açabilir. Bu tür uygulamalar için düşük sürtünmeli, yüksek hızlı contalara sahip ve uygun yağlayıcı ile desteklenmiş kızaklar seçilmelidir.

Pitch, Yaw ve Roll moment yüklerinin hesaplamalara dahil edilmemesi, kızak sisteminde ne gibi arızalara yol açar?

Moment yükleri (eğilme, burulma), geleneksel dikey/yatay yüklerden farklı olarak kızak elemanları üzerinde dengesiz ve lokalize gerilimler yaratır. Bu momentlerin hesaplamalara dahil edilmemesi, kızak raylarında ve arabalarında aşırı deformasyon, bilye/makara yollarında erken yorulma ve hasar, ayrıca sistemin konumlandırma hassasiyetinde ciddi kayıplara yol açar. Doğru kızak konfigürasyonu (örneğin iki kızaklı sistem) ve yeterli boyutlandırma ile bu momentler karşılanmalıdır.

Gerekli hizmet ömrü (L10) beklentisinin yanlış belirlenmesi veya hesaplamalarda göz ardı edilmesi, işletme maliyetlerini nasıl etkiler?

L10 ömrü, kızakların belirli bir çalışma yüzdesi için beklenen minimum ömrünü (genellikle 90% güvenilirlikle) ifade eder. Bu beklentinin yanlış belirlenmesi, ya gereksiz yere pahalı ve aşırı uzun ömürlü bir kızak seçilmesine (aşırı spesifikasyon) ya da çok kısa ömürlü bir kızak seçilerek sık sık arıza, üretim duruşları, bakım ve parça değişim maliyetlerine (yetersiz spesifikasyon) yol açar. İşletme maliyetlerini minimize etmek için gerçekçi ve optimize edilmiş bir L10 ömrü hedefi belirlenmelidir.

Uygulamanın gerektirdiği hassasiyet sınıfının yanlış seçilmesi veya aşırı/eksik spesifikasyonun maliyet ve performans üzerindeki etkileri nelerdir?

Hassasiyet sınıfı, kızakların düzgünlük, paralellik ve tekrarlanabilirlik gibi geometrik toleranslarını belirler. Aşırı hassasiyet sınıfı seçimi, gereksiz yere yüksek maliyetlere ve daha zorlu montaj şartlarına neden olurken, eksik hassasiyet sınıfı seçimi ise sistemin istenen konumlandırma doğruluğunu sağlayamamasına, işleme hatalarına veya fonksiyonel arızalara yol açar. Uygulamanın gerektirdiği minimum hassasiyet seviyesini doğru belirlemek, maliyet-performans dengesi için kritiktir.

İlk satın alma maliyetine odaklanıp, toplam sahip olma maliyetinin (TCO) göz ardı edilmesi, uzun vadede ne gibi dezavantajlar yaratır?

Sadece ilk satın alma maliyetine odaklanmak, düşük kaliteli veya yetersiz özelliklere sahip kızakların seçilmesine neden olabilir. Bu durum, uzun vadede daha yüksek bakım maliyetleri, sık sık arıza ve parça değişimi, üretim kayıpları nedeniyle gelir kaybı, enerji tüketiminde artış ve hatta güvenlik riskleri gibi dezavantajlar yaratır. Toplam sahip olma maliyeti (TCO), kızak ömrü boyunca ortaya çıkacak tüm maliyetleri (satın alma, kurulum, enerji, bakım, duruş süresi kayıpları) kapsayan daha bütünsel bir yaklaşımdır ve uzun vadeli karlılık için esastır.
