İnverter Arızaları Nasıl Teşhis Edilir?

ENDÜSTRİYEL AKTARIM ELEMANLARI | CNC, Otomasyon ve Mekanik Sistemler

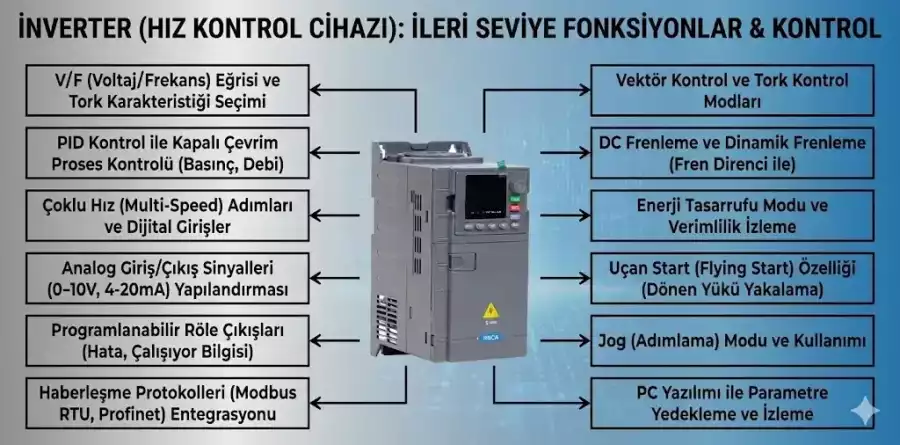

İnverterler ve CNC Sistemlerindeki Önemi

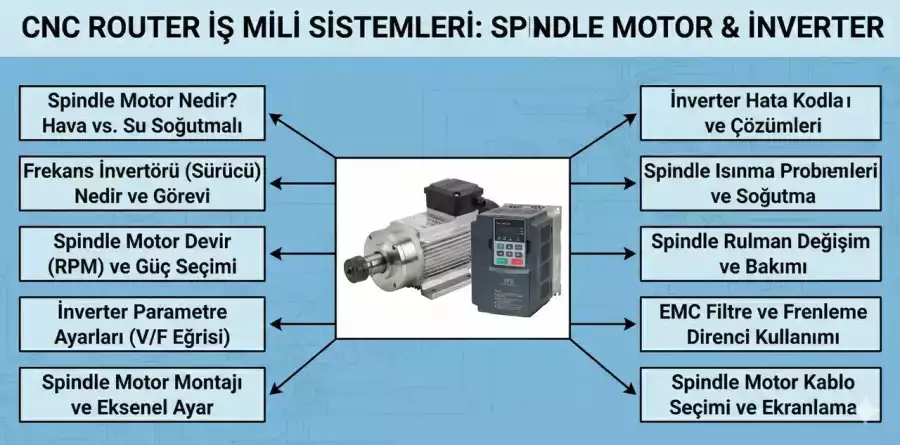

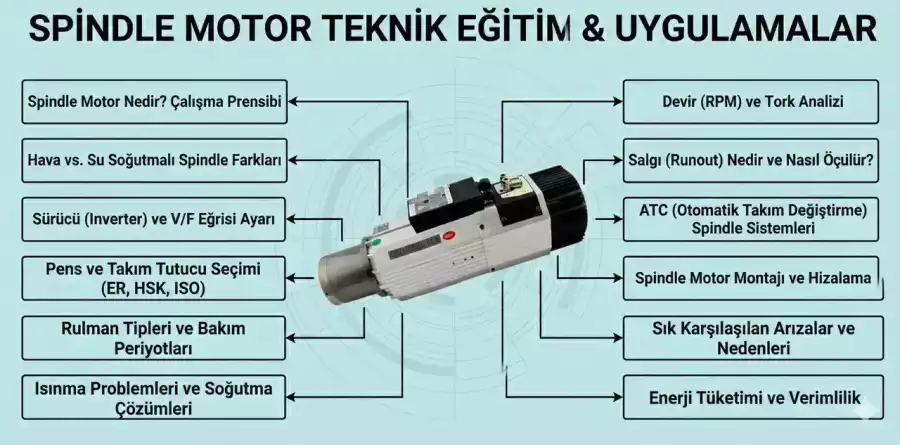

İnverterler, alternatif akım (AC) motorların hızını ve dönüş yönünü kontrol etmek için kullanılan elektronik cihazlardır. CNC sistemlerinde, özellikle takım tezgahları, routerlar ve diğer otomasyon uygulamalarında, spindle motorlar ve hareket eksenlerindeki motorların hassas kontrolü için vazgeçilmezdirler. Yüksek verimlilik, enerji tasarrufu ve hassas pozisyonlama imkanı sunan inverterler, modern imalatın temel taşlarındandır. Özellikle spindle motor sürücüleri, malzeme işleme hızını doğrudan etkileyen kritik bir role sahiptir.

Temel İnverter Arıza Tipleri ve CNC Entegrasyonu

İnverter arızaları genellikle belirli hata kodları veya LED göstergeleri ile kendini belli eder. Bu arızaların doğru bir şekilde yorumlanması, çözüm sürecini hızlandırır.

Aşırı Akım ve Kısa Devre Arızaları (OC, SC)

Teşhis: Genellikle inverter ekranında 'OC' veya 'SC' hata kodu belirir. Çıkış fazları arasında veya fazlar ile toprak arasında kısa devre, motorun aniden durması veya mekanik sıkışması bu duruma yol açabilir.
Çözüm Adımları: Motor kablolarını ve bağlantılarını kontrol edin. Motorun kendisinde kısa devre olup olmadığını bir multimetre ile test edin. Aşırı yük durumunu gözden geçirin.

Aşırı Gerilim ve Düşük Gerilim Hataları (OV, UV)

Teşhis: 'OV' veya 'UV' hata kodları, giriş gerilimindeki aşırı dalgalanmaları veya motorun ani durmasıyla oluşan rejeneratif enerjiyi (OV) işaret eder.
Çözüm Adımları: Şebeke gerilimini kontrol edin. Frenleme direncinin doğru boyutta ve çalışır durumda olduğundan emin olun. Gerekirse besleme gerilimi düzenleyici kullanın.

Aşırı Isınma Arızaları (OH)

Teşhis: 'OH' veya benzeri kodlar, inverterin iç sıcaklığının kritik seviyeye ulaştığını gösterir. Soğutma fanının arızalanması, toz birikimi veya yetersiz havalandırma bu duruma neden olabilir.
Çözüm Adımları: İnverterin ve panelin içini temizleyin. Soğutma fanının çalışıp çalışmadığını kontrol edin ve gerekiyorsa değiştirin. Ortam sıcaklığının ve havalandırmanın yeterli olduğundan emin olun.

Toprak Kaçağı ve Faz Kaybı Hataları (GF, PF)

Teşhis: 'GF' veya 'PF' kodları, motor veya kablolamada yalıtım sorunları, toprak kaçağı ya da giriş fazlarından birinin kaybolduğunu gösterir. Bu durum, özellikle servo motor ve sürücüler gibi hassas sistemlerde ciddi aksaklıklara yol açabilir.
Çözüm Adımları: Motor ve inverter arasındaki kabloların yalıtımını ve bağlantılarını kontrol edin. Giriş fazlarının her birinin doğru gerilime sahip olduğunu bir multimetre ile doğrulayın.

Harici ve İletişim Hataları (EXT, COMM)

Teşhis: 'EXT' veya 'COMM' kodları, harici bir girişin (acil durdurma, limit switch vb.) tetiklendiğini veya inverter ile CNC kontrol kartları arasındaki iletişimde bir sorun olduğunu gösterir.
Çözüm Adımları: İlgili harici girişlerin durumunu kontrol edin. İletişim kablolarının (RS485, Ethernet vb.) bağlantılarını ve konfigürasyonunu doğrulayın.

İnverter Arızası Teşhis Adımları: MERMAK CNC Yaklaşımı

1. Görsel Kontrol ve LED Göstergeler

Herhangi bir teşhise başlamadan önce, inverterin ve çevresinin genel durumunu gözlemleyin. Yanık kokusu, duman, şişmiş kondansatörler veya gevşek kablo bağlantıları gibi belirtiler ciddi sorunlara işaret edebilir. İnverter üzerindeki LED göstergeleri, çalışma durumu (Run, Stop, Fault) veya hata kodları hakkında ilk bilgiyi verir. Üretici kılavuzuna başvurarak bu LED'lerin anlamlarını çözün.

2. Hata Kodları ve Kullanım Kılavuzu

İnverter ekranında beliren hata kodu, sorunun kaynağına dair en önemli ipucunu sunar. Her inverter modelinin kendine özgü hata kodları ve bu kodlara karşılık gelen açıklamaları ve çözüm önerileri bulunur. MERMAK CNC olarak, daima üretici kılavuzunu referans almanızı ve belirtilen teşhis adımlarını takip etmenizi öneririz.

3. Multimetre ile Ölçümler

Elektriksel ölçümler, arızanın kökenini anlamak için kritik öneme sahiptir. Özellikle hız kontrol cihazları (inverter) gibi karmaşık sistemlerde:

Giriş Gerilimi Kontrolü: İnverterin giriş terminallerindeki gerilimin doğru ve stabil olup olmadığını kontrol edin.
Çıkış Gerilimi/Akım Kontrolü: Motor çalışırken inverterin çıkış terminallerindeki gerilimi ve akımı ölçün. Anormallikler motor veya inverter çıkış katında bir soruna işaret edebilir.
İzolasyon Testleri: Motor ve kablo izolasyonunu megger testi ile kontrol ederek toprak kaçaklarını tespit edin.
IGBT Testi: İnverterin güç modülündeki (IGBT) arızaları bir multimetre ile diyot testi yaparak tespit edebilirsiniz.

4. Parametre Ayarlarının Kontrolü

Bazen arızalar donanımsal değil, yanlış parametre ayarlarından kaynaklanabilir. Motorun nominal akımı, gerilimi, hız limitleri ve hızlanma/yavaşlama süreleri gibi ayarların doğru yapıldığından emin olun. Gerekirse inverteri fabrika ayarlarına döndürüp yeniden yapılandırmak bir çözüm olabilir.

5. Motor Kontrolü

Arızanın inverterden mi yoksa motordan mı kaynaklandığını belirlemek önemlidir. Motorun sargı dirençlerini ölçerek kısa devre veya açık devre olup olmadığını kontrol edin. Ayrıca, motorun mekanik olarak serbestçe dönüp dönmediğini ve yataklarında bir sorun olup olmadığını gözlemleyin. Bu, step motor ve sürücüler gibi diğer motor tipleri için de geçerli bir yaklaşımdır.

Güvenlik ve Önleyici Bakım İpuçları

Elektrik Güvenliği: İnverter üzerinde çalışma yapmadan önce daima enerjiyi kesin ve kondansatörlerin boşaldığından emin olun.
Düzenli Temizlik: İnverterin içini ve soğutma kanallarını düzenli olarak basınçlı hava ile temizleyerek toz birikimini önleyin.
Fan Kontrolü: Soğutma fanlarının düzenli çalıştığından ve ses yapmadığından emin olun.
Kablo Kontrolü: Tüm güç ve sinyal kablolarının sıkıca bağlı olduğunu ve yıpranma belirtisi göstermediğini periyodik olarak kontrol edin.

İnverter arızalarının teşhisi, doğru bilgi ve deneyim gerektiren bir süreçtir. MERMAK CNC olarak, CNC sistemlerinizde karşılaştığınız inverter sorunlarında size hızlı ve güvenilir çözümler sunmak için buradayız. Uzman ekibimizle iletişime geçerek teknik destek alabilir ve üretim süreçlerinizin kesintisiz devam etmesini sağlayabilirsiniz.

İnverter arızası teşhisine başlamadan önce alınması gereken temel güvenlik önlemleri nelerdir?

İnverter üzerinde çalışmaya başlamadan önce, güvenlik her zaman önceliklidir. İlk olarak, inverterin tüm AC ve DC güç kaynaklarından tamamen ayrıldığından emin olun (şebeke bağlantısı, akü bağlantısı, güneş paneli bağlantısı vb.). "Kilitleme/Etiketleme" (Lockout/Tagout) prosedürlerini uygulayın. İnverter içindeki büyük kapasitörlerin boşalması için yeterli süre tanıyın (genellikle 5-10 dakika beklenmesi önerilir) ve bir multimetre ile DC bara gerilimini kontrol ederek gerilimin sıfırlandığından emin olun. Daima yalıtımlı eldiven, güvenlik gözlüğü ve diğer kişisel koruyucu ekipmanları (PPE) kullanın.

İnverter arızalarında ilk adım olarak görsel ve işitsel kontrol neleri kapsamalıdır?

Görsel kontrol, dışarıdan görülebilecek bariz hasarları tespit etmek için önemlidir. İnverter kasasında veya bağlantı noktalarında yanık izleri, şişmiş kondansatörler, erimiş kablolar, gevşek bağlantılar veya yabancı cisimler olup olmadığını kontrol edin. Aşırı toz birikimi, havalandırma deliklerinin tıkalı olup olmadığına bakın. İşitsel kontrolde ise, inverterden gelen anormal sesler (uğultu, tıkırtı, vızıltı) veya yanık kokusu olup olmadığını dinleyin ve koklayın. Bu belirtiler, dahili bir bileşen arızasına veya aşırı ısınmaya işaret edebilir.

İnverter ekranında görünen hata kodları (alarm kodları) nasıl yorumlanmalı ve teşhiste nasıl kullanılmalıdır?

Hata kodları, inverterin dahili teşhis sisteminin en önemli çıktısıdır. Her üreticinin ve modelin kendine özgü hata kodları ve anlamları bulunur. Bu kodları yorumlamak için inverterin kullanım kılavuzuna veya servis manueline başvurmak kritiktir. Kılavuz, her kodun ne anlama geldiğini, olası nedenlerini ve önerilen çözüm adımlarını detaylandırır. Hata kodları genellikle aşırı gerilim, düşük gerilim, aşırı akım, aşırı sıcaklık, toprak kaçağı, iletişim hatası veya dahili bileşen arızaları gibi spesifik sorunları işaret eder. Kodu doğru bir şekilde tanımlamak, sorunun kaynağını hızla daraltmaya yardımcı olur.

İnverter hiç açılmıyor veya ekranında hiçbir görüntü yoksa, teşhise nereden başlanmalıdır?

İnverterin hiç açılmaması durumunda, öncelikle güç beslemesini kontrol etmek gerekir. DC giriş voltajının (güneş panellerinden veya aküden gelen) ve AC giriş voltajının (şebekeden veya jeneratörden gelen) nominal değerlerinde olup olmadığını multimetre ile ölçün. Bağlantı kesicilerin (şalterlerin) açık konumda olduğundan ve sigortaların atmadığından emin olun. Bazı inverterlerde kontrol kartı için ayrı bir yardımcı güç kaynağı bulunur; bunun da doğru çalıştığını kontrol edin. DC bara geriliminin varlığı, ancak ekranın kapalı olması, kontrol kartı veya ekran ünitesinde bir arızaya işaret edebilir.

İnverterin DC giriş ve AC çıkış gerilimleri ile akımları nasıl doğru şekilde ölçülür ve hangi değerler beklenmelidir?

DC giriş gerilimi ve akımı için, multimetrenizi DC voltaj ve DC akım moduna ayarlayın. Güneş paneli stringlerinden veya aküden gelen voltajı ve akımı ölçün. Beklenen değerler, sistem tasarımına (panel sayısı, akü voltajı) göre değişir. AC çıkış gerilimi ve akımı için, multimetrenizi AC voltaj ve AC akım moduna ayarlayın. Faz-nötr ve faz-faz gerilimlerini ölçün. Tek fazlı sistemlerde 220-240V, üç fazlı sistemlerde 380-415V faz-faz gerilimi beklenir. Akım ölçümü için, clamp metre (pensampermetre) kullanmak daha güvenlidir, kabloları kesmeye gerek kalmaz. Tüm ölçümleri, inverterin nominal değerleri ve yük durumu ile karşılaştırın. Anormal derecede düşük veya yüksek değerler, giriş/çıkış sorunlarına işaret eder.

Güç kartındaki (IGBT modülleri, kondansatörler gibi) kritik bileşenlerin arızalı olup olmadığı nasıl test edilir?

Güç kartındaki bileşenlerin testi ileri düzey teknik bilgi gerektirir ve tehlikelidir. İnverterin tamamen enerjisiz ve kapasitörlerin boşaltılmış olduğundan emin olun. IGBT'ler (Yalıtılmış Kapı Bipolar Transistörler) için, multimetrenin diyot test modunu kullanarak her bir IGBT'nin kapı-emitör, kapı-kollektör ve kollektör-emitör terminalleri arasındaki iletkenliği kontrol edilebilir. Açık devre veya kısa devre okumaları arızaya işaret eder. Kondansatörler için görsel olarak şişme, sızıntı veya patlama belirtileri olup olmadığına bakın. Daha ileri testler için ESR (Eşdeğer Seri Direnç) metre kullanılabilir, ancak bu genellikle uzman servisler tarafından yapılır. Bu tür testler için her zaman üreticinin servis manueline başvurun.

İnverterin aşırı ısınma (overheating) arızası nasıl teşhis edilir ve soğutma sistemindeki olası sorunlar nelerdir?

Aşırı ısınma arızası genellikle inverter ekranında bir hata kodu ile belirtilir. Teşhis için, öncelikle inverterin yerleştirildiği ortam sıcaklığını kontrol edin; aşırı sıcak bir ortam inverterin soğutma kapasitesini düşürebilir. İnverterin soğutma fanlarının çalışıp çalışmadığını, toz birikintisi nedeniyle tıkanıp tıkanmadığını veya hasar görüp görmediğini kontrol edin. Soğutucu blokların (heatsink) üzerinde aşırı toz birikimi, ısı dağılımını engeller. Termal kamera ile inverterin farklı bölgelerindeki sıcaklık dağılımını incelemek, lokalize aşırı ısınma noktalarını tespit etmede yardımcı olabilir. Fanların arızalı olması, soğutma kanallarının tıkanması veya termal macunun kuruması gibi sorunlar aşırı ısınmaya yol açabilir.

Toprak kaçağı (Ground Fault) arızası durumunda hangi kontroller yapılmalı ve olası nedenleri nelerdir?

Toprak kaçağı arızası, bir elektrik devresindeki akımın normal yolunun dışına çıkarak toprağa veya ekipmanın metal kasasına akması durumudur. İnverter genellikle bir hata kodu ile bu durumu bildirir. Teşhis için, öncelikle tüm AC ve DC bağlantı kablolarını, özellikle yalıtımlarının hasar görüp görmediğini kontrol edin. Güneş paneli sistemlerinde, panellerin kendisinde, bağlantı kutularında veya DC kablolarında nem, kemirgen hasarı veya mekanik aşınma nedeniyle yalıtım sorunları oluşabilir. Megohmmetre (yalıtım test cihazı) kullanarak kabloların ve panellerin toprak ile arasındaki yalıtım direncini ölçmek, kaçağın yerini tespit etmede etkili bir yöntemdir. Toprak bağlantısının doğru ve sağlam olduğundan emin olun.

İnverter ile izleme sistemi veya diğer cihazlar arasındaki haberleşme hataları nasıl teşhis edilir?

Haberleşme hataları genellikle izleme yazılımında veya inverterin ekranında bir hata kodu ile gösterilir. Teşhis için, öncelikle haberleşme kablolarını (Ethernet, RS485, CAN bus vb.) kontrol edin; fiziksel hasar, gevşek bağlantı veya yanlış kablolama olup olmadığını inceleyin. Kabloların doğru pin bağlantılarına sahip olduğundan emin olun. Haberleşme portlarının (modbus kartı vb.) sağlamlığını kontrol edin. İletişim parametrelerinin (baud hızı, protokol, cihaz adresi, sonlandırma direnci) hem inverterde hem de izleme sisteminde doğru şekilde ayarlandığından emin olun. Ağdaki diğer cihazların (veri kaydedici, modem) durumunu kontrol edin. Bazen bir yazılım güncellemesi veya fabrika ayarlarına sıfırlama, geçici haberleşme sorunlarını çözebilir.

Aralıklı veya düzensiz ortaya çıkan inverter arızalarını teşhis etmek için hangi yaklaşımlar izlenmelidir?

Aralıklı arızalar, teşhisi en zor olanlardır çünkü sürekli mevcut değildirler. Bu tür durumlarda, arızanın ne zaman ve hangi koşullar altında meydana geldiğine dair detaylı bir kayıt tutmak çok önemlidir. Örneğin, günün saati, hava durumu (sıcaklık, nem), yük durumu, şebeke gerilimi değişimleri gibi çevresel faktörler not edilmelidir. İnverterin veri kayıtlarını (logging) inceleyerek, arıza anındaki gerilim, akım, sıcaklık gibi parametrelerde anormal değerler olup olmadığını kontrol edin. Gevşek bağlantılar, titreşim, termal genleşme/büzülme veya zayıflamış bileşenler (örn. kapasitörler) aralıklı arızalara neden olabilir. Uzun süreli izleme ekipmanları veya termal kameralar, arızanın tetikleyici faktörlerini belirlemede yardımcı olabilir.
