Pulse, CNC sistemlerinde motorların hareketini, yönünü ve hızını kontrol eden dijital sinyallerdir. Hassas konumlandırma ve senkronizasyon için kritik öneme sahiptirler.
MERMAK CNC olarak sunduğumuz otomasyon çözümlerinin temelini oluşturan pulse sinyalleri, modern endüstriyel sistemlerin ve özellikle CNC makinelerinin vazgeçilmez bir parçasıdır. Pulse, kontrol sistemlerinden (CNC, PLC, motion controller) motor sürücülerine gönderilen dijital darbe sinyalidir. Bu darbeler, motorun ne kadar döneceğini, hangi yönde hareket edeceğini ve hangi hızda çalışacağını belirlemek için kullanılır. Bu sayede, MERMAK CNC makinelerindeki eksen hareketleri ve takım yolları milimetrik hassasiyetle kontrol edilebilir hale gelir. Servo ve step motorlarda pulse, pozisyon kontrolünün temelidir. Gönderilen her pulse, motorun belirli bir adım veya açı kadar hareket etmesini sağlar; pulse sayısı konumu, pulse frekansı hızı belirler. Bu sayede eksenler hassas ve tekrarlanabilir biçimde konumlandırılır, böylece karmaşık işleme operasyonları bile sorunsuz bir şekilde gerçekleştirilir. Spindle motorlarda ise pulse, genellikle hız referansı veya devir geri bildirimi (encoder pulse) amacıyla kullanılır; spindle’ın kaç devirde çalıştığını izlemek ve CNC ile senkronizasyon sağlamak için kullanılır. Bu detaylı kontrol mekanizması, MERMAK CNC kullanıcılarına üstün performans ve işleme kalitesi sunar.
Pulse sinyalleri, bir kontrolörden (CNC kontrol ünitesi, PLC veya özel bir motion controller) motor sürücüsüne gönderilen kısa süreli voltaj darbeleridir. Bu darbeler, genellikle kare dalga formunda olup, her bir darbe motorun belirli bir miktarda hareket etmesini tetikler. Pulse sinyalinin frekansı (saniyedeki darbe sayısı) motorun dönüş hızını belirlerken, toplam darbe sayısı motorun kat etmesi gereken mesafeyi veya dönmesi gereken açıyı ifade eder. Yön sinyali (direction signal) ise motorun hangi yöne döneceğini (saat yönünde veya tersine) belirler. MERMAK CNC sistemlerinde kullanılan yüksek performanslı sürücüler, bu dijital sinyalleri alarak motor sargılarına uygun akım darbelerini gönderir ve motorun istenen hareketi yapmasını sağlar. Bu hassas çalışma prensibi, özellikle CNC işleme merkezlerinde, robotik uygulamalarda ve diğer otomasyon sistemlerinde gerekli olan yüksek doğruluk ve tekrarlanabilirliğin temelini oluşturur.
Servo motorlar, özellikle yüksek hassasiyet ve dinamik performans gerektiren uygulamalarda tercih edilir. MERMAK CNC makinelerinde kullanılan servo motorlar, pulse sinyalleri ile kontrol edilir. Servo sistemlerde, kontrolörden gönderilen her bir pulse, servo motorun belirli bir açı kadar dönmesini sağlar. Motorun arkasına takılı olan bir encoder (geri besleme cihazı), motorun anlık konumunu sürekli olarak kontrolöre geri bildirir. Kontrolör, gönderilen pulse sayısı ile encoder'dan gelen geri besleme sinyalini karşılaştırarak herhangi bir hata olup olmadığını tespit eder ve motoru sürekli olarak istenen konuma doğru düzeltir. Bu kapalı döngü kontrol sistemi sayesinde, servo motorlar çok yüksek doğrulukla konumlandırılabilir ve dış yük değişimlerinden etkilenmeden istenen pozisyonu koruyabilir. MERMAK CNC freze, torna ve lazer kesim makineleri gibi uygulamalarda bu hassasiyet, işlenen parçaların kalitesini ve yüzey pürüzsüzlüğünü doğrudan etkileyen kritik bir faktördür.

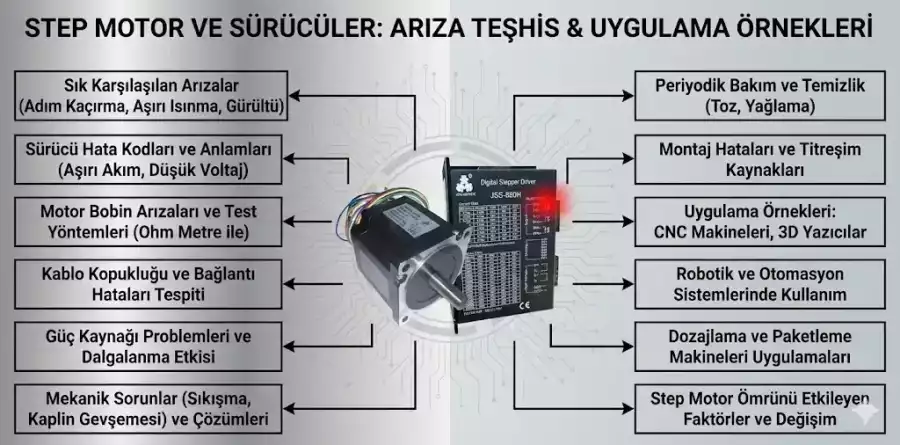

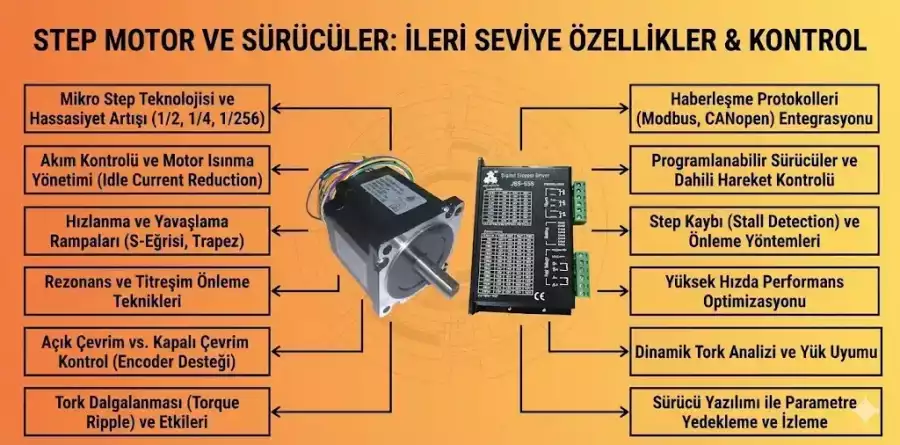

Step motorlar, adımlı motorlar olarak da bilinir ve her bir pulse sinyali ile belirli bir sabit açı (adım) kadar hareket ederler. Servo motorların aksine, step motorlar genellikle açık döngü kontrol sistemlerinde kullanılır, yani konum geri bildirimi olmadan çalışabilirler. Kontrolörden gelen her bir pulse, step motorun bir adım ilerlemesini sağlar. Pulse sayısı, motorun toplamda kaç adım atacağını ve dolayısıyla ne kadar döneceğini belirler. Pulse frekansı ise motorun adım atma hızını, yani dönüş hızını kontrol eder. MERMAK CNC'nin giriş seviyesi veya belirli hassasiyet gerektirmeyen uygulamalarında step motorlar tercih edilebilir. Uygulama alanları arasında 3D yazıcılar, küçük ölçekli CNC routerlar, paketleme makineleri ve robotik kollar gibi düşük maliyetli ve yeterli hassasiyet sunan sistemler bulunmaktadır. Step motorların basit yapısı ve pulse ile kolay kontrol edilebilirliği, onları birçok otomasyon projesi için cazip bir seçenek haline getirmektedir.
Spindle motorlar, CNC makinelerinde işleme takımını döndüren ana motorlardır ve genellikle çok yüksek hızlarda çalışırlar. Spindle motorlarda pulse sinyallerinin kullanımı biraz farklılık gösterir. Genellikle, kontrolörden gelen analog bir voltaj sinyali (0-10V) veya dijital bir PWM (Pulse Genişlik Modülasyonu) sinyali spindle sürücüsüne hız referansı olarak gönderilir. Ancak, bazı yüksek performanslı spindle sistemlerinde veya senkronizasyon gerektiren uygulamalarda, spindle motorun devir hızını kontrol etmek veya izlemek için pulse sinyalleri kullanılır. Spindle üzerine monte edilen bir encoder, her devirde belirli sayıda pulse üreterek motorun anlık devir hızını (RPM) kontrolöre geri bildirir. Bu geri besleme sinyali, kontrolörün spindle hızını hassas bir şekilde ayarlamasını ve istenen devirde sabit tutmasını sağlar. MERMAK CNC makinelerinde, hassas işleme süreçleri için spindle hızının doğru ve stabil olması kritik öneme sahiptir, bu nedenle pulse bazlı geri bildirim sistemleri yüksek performanslı spindle ünitelerinde sıklıkla kullanılır.
MERMAK CNC olarak, modern üretim süreçlerinin gerektirdiği hassasiyet, hız ve güvenilirliği sağlamak adına pulse teknolojisine büyük önem veriyoruz. Pulse sinyalleri, CNC makinelerimizin hareket kontrol sistemlerinin kalbini oluşturur. Bu teknoloji sayesinde, eksenel hareketler milimetrenin binde biri hassasiyetinde kontrol edilebilir, bu da karmaşık geometrilerin ve yüksek yüzey kalitesinin elde edilmesini mümkün kılar. Pulse tabanlı kontrol sistemlerinin MERMAK CNC'ye sağladığı başlıca avantajlar arasında yüksek konumlandırma hassasiyeti, mükemmel tekrarlanabilirlik, hızlı tepki süreleri ve kolay entegrasyon yer alır. Üretim hatlarında verimliliği artıran, hurda oranlarını düşüren ve nihai ürün kalitesini yükselten bu teknoloji, MERMAK CNC kullanıcılarına rekabet avantajı sunar. Endüstriyel otomasyonda ve özellikle CNC işleme dünyasında pulse sinyalleri, geleceğin akıllı üretim sistemlerinin temelini atmaya devam edecektir.
PLC (Programmable Logic Controller), endüstriyel otomasyon sistemlerinin beyni olarak kabul edilen, özel olarak tasarlanmış bir mikroişlemci tabanlı kontrol cihazıdır. Fabrikalardaki makinelerin ve süreçlerin otomatik kontrolünü sağlamak için kullanılır. Temel olarak, sensörlerden gelen giriş sinyallerini (örneğin, bir düğmenin basılması, bir sensörün algılama yapması) alır, önceden yüklenmiş bir programa (Ladder Logic, Function Block Diagram vb.) göre mantıksal işlemler yapar ve çıkış birimlerini (motorlar, vanalar, lambalar vb.) kontrol eder.
PLC'ler, yüksek güvenilirlik, esneklik, kolay programlanabilirlik ve zorlu endüstriyel ortamlara dayanıklılık gibi özellikleriyle öne çıkar. Üretim hatlarının hızını ve verimliliğini artırırken, insan hatasını minimize eder ve üretim maliyetlerini düşürür. Otomotivden gıdaya, kimyadan enerjiye kadar birçok sektörde vazgeçilmez bir otomasyon bileşenidir.
SCADA (Supervisory Control and Data Acquisition), büyük ve karmaşık endüstriyel tesislerdeki süreçleri uzaktan izlemek, kontrol etmek ve veri toplamak için kullanılan bir bilgisayar tabanlı kontrol sistemidir. Bir veya daha fazla tesisin operasyonlarını tek bir merkezi konumdan yönetmeyi sağlar. SCADA sistemleri, PLC'ler, RTU'lar (Remote Terminal Unit) gibi saha cihazlarından gerçek zamanlı verileri toplar, bu verileri görselleştirir (HMI arayüzleri aracılığıyla), analiz eder ve operatörlerin süreçlere müdahale etmesine olanak tanır.
Başlıca kullanım amaçları arasında enerji dağıtımı, su ve atık su yönetimi, petrol ve gaz boru hatları, telekomünikasyon, ulaşım ve üretim tesisleri bulunur. SCADA, operasyonel verimliliği artırır, arızaları erken tespit eder, enerji tüketimini optimize eder ve karar alma süreçlerini destekler. Veri toplama ve raporlama yetenekleri sayesinde uzun vadeli performans analizi ve iyileştirme için kritik bilgiler sunar.
Servo motorlar ve step motorlar, hassas hareket kontrolü gerektiren birçok endüstriyel uygulamada kullanılan iki farklı motor türüdür, ancak çalışma prensipleri ve performans özellikleri açısından önemli farklar taşırlar.
Seçim Kriterleri:
Endüstriyel haberleşme protokolleri, otomasyon cihazları (PLC'ler, sensörler, aktüatörler, HMI'lar) arasında veri alışverişini sağlayan standart kurallar bütünüdür. Her biri farklı ihtiyaçlara ve performans beklentilerine göre geliştirilmiştir:
Protokol seçimi, uygulamanın hız, determinizm, maliyet, topoloji ve entegrasyon gereksinimlerine göre yapılır.
PID (Oransal-İntegral-Türevsel) kontrol algoritması, endüstriyel otomasyonda en yaygın kullanılan geri beslemeli kontrol yöntemidir. Bir sistemin çıktısını (örneğin, sıcaklık, basınç, hız) istenen referans değere (setpoint) ulaştırmak ve orada tutmak için kullanılır. PID kontrolör, hata sinyalini (setpoint ile mevcut çıktı arasındaki fark) üç farklı bileşen üzerinden değerlendirir ve buna göre sistemi düzeltici bir kontrol sinyali üretir:
Bu üç terimin uygun şekilde ayarlanması (PID tuning), sistemin hızlı tepki vermesini, aşırı salınımlar yapmamasını ve kararlı bir şekilde istenen değere ulaşmasını sağlar. PID kontrol, sıcaklık kontrolünden motor hız kontrolüne, akışkan basınç düzenlemesinden seviye kontrolüne kadar sayısız endüstriyel süreçte güvenilir ve hassas kontrol için kritik bir rol oynar.
VFD (Variable Frequency Drive), yaygın olarak İnverter olarak da bilinen, alternatif akım (AC) elektrik motorlarının hızını ve torkunu kontrol etmek için kullanılan bir güç elektronik cihazıdır. Temel çalışma prensibi, motorun besleme geriliminin ve frekansının değiştirilerek motorun manyetik alan hızının ayarlanmasıdır.
Bir VFD, şebekeden gelen sabit frekanslı ve gerilimli AC gücü önce DC güce dönüştürür (doğrultucu katı), ardından bu DC gücü istenen frekans ve gerilime sahip değişken AC güce geri dönüştürür (invertör katı). Bu sayede motorun devir hızı, uygulamaya özel olarak hassas bir şekilde ayarlanabilir.
VFD'lerin sağladığı başlıca avantajlar şunlardır:
Bu avantajlar sayesinde VFD'ler, endüstriyel tesislerde verimliliği artıran ve işletme maliyetlerini düşüren kritik bileşenlerdir.
Endüstriyel sensörler, fiziksel bir olayı (konum, varlık, sıcaklık vb.) algılayıp elektrik sinyaline dönüştürerek otomasyon sistemlerine bilgi sağlayan cihazlardır. İşte yaygın üç sensör türü:
Her sensör tipi, belirli bir uygulama için en uygun performansı sağlamak üzere tasarlanmıştır ve doğru sensör seçimi, otomasyon sisteminin verimliliği ve güvenilirliği için kritiktir.
Gömülü sistemler, belirli bir işlevi yerine getirmek üzere tasarlanmış, genellikle daha büyük bir sistemin parçası olan özel amaçlı bilgisayar sistemleridir. Bir mikrodenetleyici veya mikroişlemci, bellek, giriş/çıkış birimleri ve özel yazılımlardan oluşur. Akıllı telefonlar, çamaşır makineleri, otomobil kontrol üniteleri ve endüstriyel kontrolörler gibi birçok cihazda bulunurlar.
Modern endüstriyel uygulamalarda ve Endüstriyel IoT (IIoT) cihazlarında gömülü sistemlerin önemi büyüktür çünkü:
Gömülü sistemler, endüstriyel otomasyonun, akıllı fabrikaların ve bağlı cihazların temelini oluşturarak veri odaklı karar alma, uzaktan izleme ve süreç optimizasyonu gibi IIoT avantajlarını mümkün kılar.
CNC (Computer Numerical Control - Bilgisayarlı Sayısal Kontrol) makineleri, bilgisayar yazılımı aracılığıyla takım tezgahlarının (freze, torna, router, lazer kesici vb.) hareketini ve işleme operasyonlarını otomatik olarak kontrol eden hassas üretim sistemleridir. Operatörün manuel müdahalesine gerek kalmadan, önceden hazırlanmış sayısal kodlar (G kodu ve M kodu) sayesinde karmaşık parçaları yüksek doğruluk ve tekrarlanabilirlikle üretebilirler.
Çeşitli CNC Makine Tipleri ve Çalışma Mantığı:
Üretim Endüstrisinde Sağladığı Avantajlar:
CNC teknolojisi, otomotivden havacılığa, medikalden kalıpçılığa kadar birçok sektörde modern üretimin temel taşıdır.
Endüstriyel Siber Güvenlik veya Operasyonel Teknoloji (OT) Güvenliği, üretim, enerji, su, ulaşım gibi kritik altyapı sektörlerinde kullanılan endüstriyel kontrol sistemlerini (ICS, SCADA, DCS, PLC) siber saldırılara karşı koruma disiplinidir. Geleneksel IT (Bilgi Teknolojileri) güvenliğinden farklı olarak, OT güvenliğinde öncelik genellikle sistemin kullanılabilirliği, bütünlüğü ve ardından gizliliğidir (CIA üçlemesinin tersi).
OT Güvenliğinin Kritik Önemi:
Endüstriyel Kontrol Sistemlerinin Korunması İçin Yöntemler:
OT siber güvenliği, sadece teknolojik çözümlerle değil, aynı zamanda süreçler ve insan faktörüyle de ele alınması gereken çok
