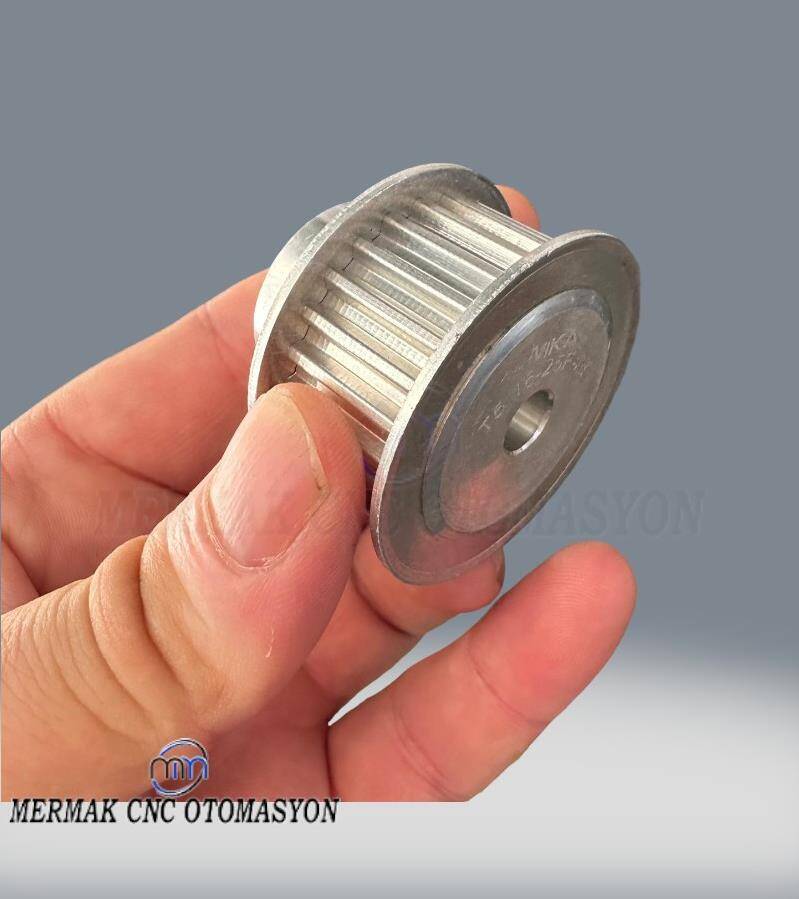

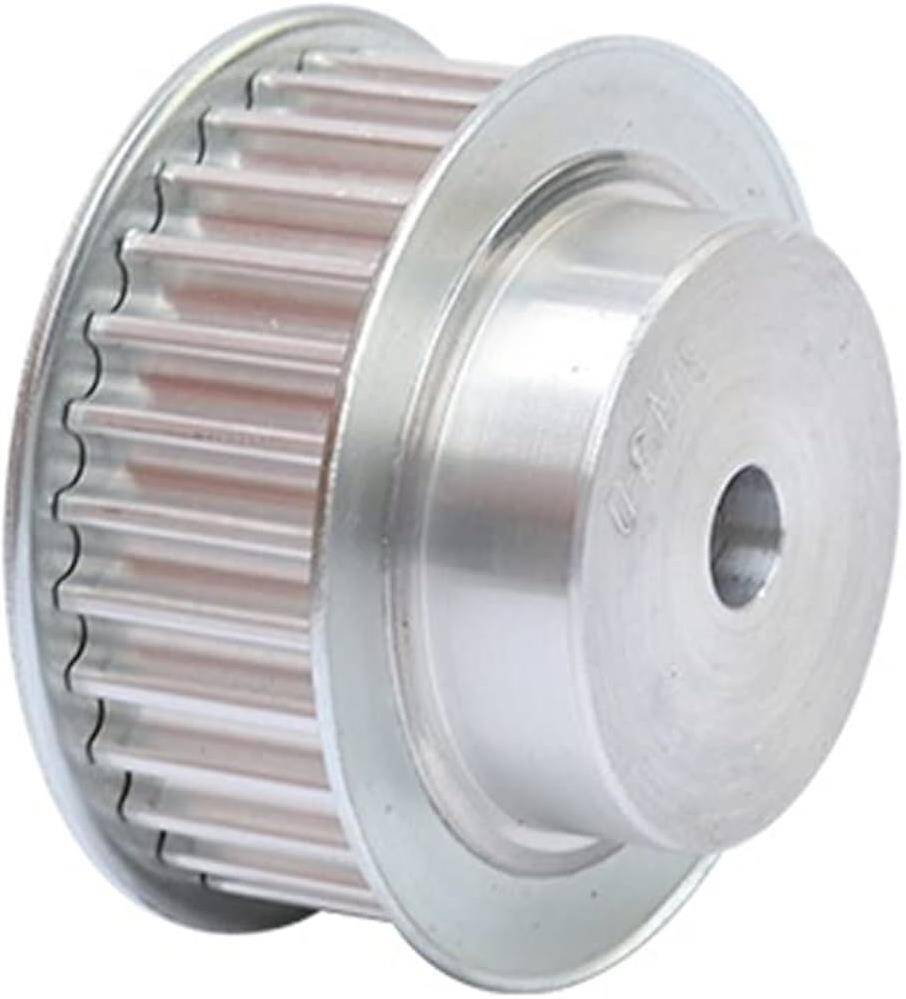

Ürün adından da anlaşılacağı gibi, T5 16-25 F-AL triger dişli kasnak 16 dişe sahiptir. T5 profilin standart pitch (diş aralığı) değeri 5 mm'dir. Buna göre teorik pitch çapı (16 diş x 5 mm) / π ≈ 25.46 mm olarak hesaplanır. Ürünün dış çapı ise flanşlar dahil 39.80 mm olarak ölçülmektedir.

Bu kasnak, T5 profilli triger kayışlarla tam uyumlu çalışır. Kasnağın teknik verilerinde belirtildiği üzere, en verimli performans için 16 mm genişliğinde T5 profilli kayışlar kullanmanız gerekmektedir. Daha dar veya geniş kayışlar performans düşüklüğüne, yanlış hizalamaya veya kayışın ömrünün kısalmasına neden olabilir.

T5 16-25 F-AL triger dişli kasnak genellikle bir setskur (grub screw) veya konik burç (taper lock) sistemiyle mile sabitlenir. Kasnağınızın iç çapına uygun bir mil seçimi yaptıktan sonra, kasnak üzerindeki setskur deliklerinden milinize denk gelen düz kısma (flat) veya milinize özel bir yuva açarak sıkıca sabitlemeniz önerilir. En sağlam bağlantı ve yüksek tork aktarımı için kama (keyway) ve kama yuvalı bir kasnak veya mil tercih edilebilir.

Ürün adındaki "F-AL" ibaresi, kasnağın flanşlı alüminyum malzemeden üretildiğini gösterir. Alüminyum, hafif yapısı ve iyi işlenebilirliğinin yanı sıra doğal olarak paslanmaya karşı dirençlidir. Ancak, aşırı nemli veya kimyasal buharlara maruz kalacağı korozif ortamlarda uzun süreli doğrudan temastan kaçınılması, yüzeyine uygun koruyucu kaplama uygulanması veya paslanmaz çelik alternatiflerin değerlendirilmesi gerekebilir.

Alüminyum triger kasnaklar, doğru montaj ve kayış gerginliği ile oldukça yüksek devirlerde çalışabilir. Ancak, maksimum güvenli devir; mil dengesi, kayış tipi, kayış gerginliği, rulman kalitesi ve uygulamanın dinamik yüklerine bağlıdır. Genellikle, titreşim ve ısınma kontrol altında tutulduğu sürece, T5 profilli alüminyum kasnaklar orta-yüksek devir uygulamaları için uygundur. Aşırı yüksek devirlerde (örneğin 6000 RPM üzeri) dinamik balansın önemi artar ve özel balanslı kasnaklar veya daha farklı profiller düşünülmelidir.

Doğru kayış gerginliği, triger sisteminin ömrü ve verimliliği için kritiktir. Genellikle kayışın en uzun serbest açıklığında, hafif bir parmak baskısıyla (yaklaşık 1 kg kuvvet) kayış genişliğinin %1-%2'si kadar esnemesi ideal kabul edilir. Aşırı gerginlik rulmanlara ve millere ekstra yük bindirerek ömrünü kısaltır, kayışın dişlerini aşındırır. Çok gevşek kayış ise diş atlamasına (skipping), hassasiyet kaybına ve titreşime neden olur. Kayış üreticisinin önerdiği gerginlik değerlerini veya gerginlik ölçer cihazları kullanmak en doğrusudur.

Dişli oranı, tahrik eden (input) kasnağın diş sayısının, tahrik edilen (output) kasnağın diş sayısına bölünmesiyle bulunur (örneğin, 16 dişli tahrik eden ve 32 dişli tahrik edilen kasnak için oran 16/32 = 0.5 veya 1:2'dir). İki mil arasındaki merkez mesafesi ise, kullanılan kasnakların diş sayıları, kayışın diş sayısı ve T5 profilin pitch (5mm) değerine göre özel formüllerle hesaplanır. Bu hesaplamalar için triger kayış üreticilerinin sunduğu özel hesaplama araçlarını veya mühendislik el kitaplarını kullanmanız tavsiye edilir.

T5 16-25 F-AL kasnaklar genellikle standart mil çapı seçenekleriyle (örneğin 6mm, 8mm, 10mm, 12mm vb.) sunulur. Ancak Mermak CNC olarak, projenizin gereksinimlerine göre özel mil çapı büyütme, kama yuvası açma veya ek setskur deliği gibi özel işleme hizmetleri de sunmaktayız. İhtiyaçlarınız için teknik ekibimizle iletişime geçebilirsiniz.

T5 16-25 F-AL triger dişli kasnağın teknik verilerinde belirtildiği üzere, dış çapı (flanşlar dahil) 39.80 mm'dir. Bu bilgi, montaj alanınızda kasnağın fiziksel olarak sığıp sığmayacağını belirlemek, mekanik çarpışmaları önlemek ve genel sistem tasarımında kritik ölçüleri sağlamak açısından büyük önem taşır. Özellikle dar alanlarda veya birden fazla kasnağın yakın çalıştığı sistemlerde bu ölçü hayati olabilir.

T5 profili, genellikle orta tork ve hassasiyet gerektiren uygulamalar için tasarlanmıştır. Alüminyum malzeme, hafif ve güçlü olsa da, aşırı ağır ve sürekli şok yükler altında deformasyona uğrayabilir. Bu 16 dişli kasnağın tork kapasitesi; kullanılan kayışın tipine, genişliğine (16mm), çalışma hızına ve çevresel koşullara bağlı olarak değişir. Çok yüksek tork veya darbe yükü beklenen durumlarda, daha büyük profil (örn. HTD 8M, 14M) veya çelik kasnaklar gibi daha dayanıklı seçeneklerin değerlendirilmesi önerilir.

T5 profili, trapezoidal diş yapısına sahiptir ve genellikle daha eski bir profil olmasına rağmen, hassasiyet ve konumlandırma doğruluğu gerektiren uygulamalarda tercih edilebilir. MXL gibi daha küçük profillere göre daha yüksek tork kapasitesi sunar. HTD (High Torque Drive) gibi yuvarlak dişli profiller ise daha çok yüksek tork aktarımı ve düşük titreşim için optimize edilmiştir. T5, HTD'ye göre daha keskin dişlere sahip olduğu için bazı hassas konumlandırma ve indeksleme uygulamalarında avantaj sağlayabilir, ancak tork kapasitesi HTD'ye göre daha düşüktür. Uygulamanızın spesifik gereksinimlerine göre doğru profil seçimi yapılmalıdır.

Mermak CNC olarak, T5 16-25 F-AL triger dişli kasnak ürünlerimiz için standart olarak 1 yıl garanti süresi sunmaktayız. Garanti kapsamı, üretim hatalarına, malzeme kusurlarına ve normal kullanım koşulları altında meydana gelen arızalara karşı geçerlidir. Yanlış montaj, aşırı yükleme, uygunsuz kullanım veya dış etkenlerden kaynaklanan hasarlar garanti kapsamı dışındadır. Detaylı garanti koşullarımız için lütfen satış sonrası destek ekibimiz
