Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

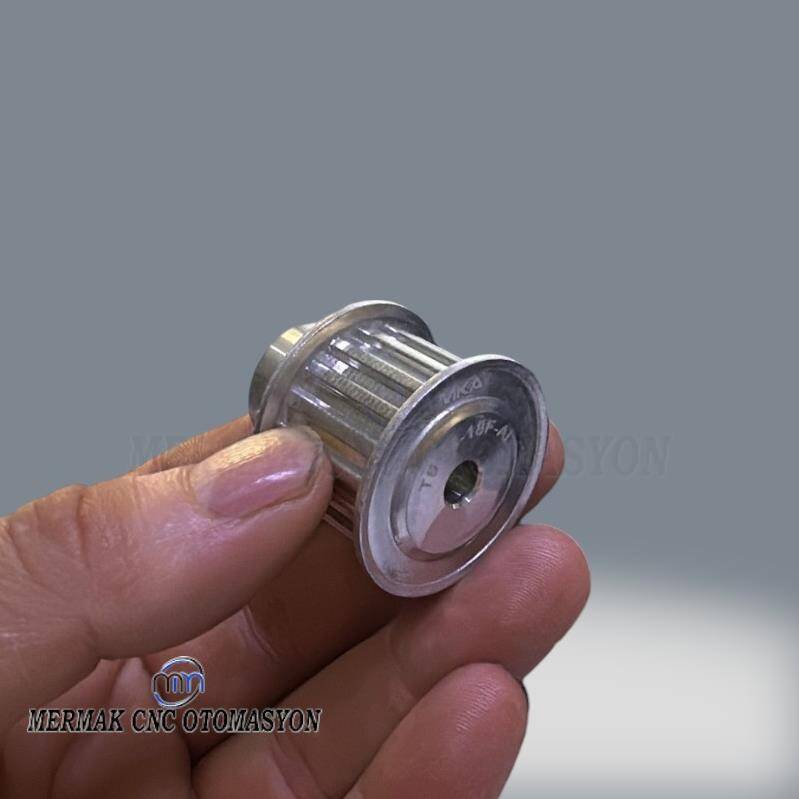

T5 16-18 F-AL Triger Dişli Kasnak, endüstriyel otomasyon sistemlerinde senkronize güç aktarımı için tasarlanmış, yüksek hassasiyetli bir mekanik bileşendir. T5 profil, 5mm hatve (pitch) ile trapezoidal diş yapısına sahip olup, özellikle orta yük ve hız uygulamalarında optimum tork iletimi ve konumlandırma doğruluğu sağlamaktadır. Bu kasnak, 16 dişli yapısı ve 18mm kayış genişliği ile belirli bir güç ve hız oranını en verimli şekilde aktarabilme kapasitesine sahiptir. Yüksek kaliteli alüminyum (AL) malzemeden imal edilmesi, bileşenin hafifliğini korurken, ataleti minimize eder ve sistemin dinamik tepkimesini artırır. Entegre flanşlar (F) sayesinde, kayışın yüksek hızlı veya ani duruş/kalkış manevralarında yoldan çıkması engellenerek operasyonel güvenilirlik maksimum seviyeye çıkarılmıştır.
Bu triger dişli kasnak, sadece bir güç aktarım elemanı olmanın ötesinde, sistemin genel performansı üzerinde kritik bir etkiye sahiptir. Hassas CNC işleme teknikleri ile üretilen diş profilleri, kayış ile mükemmel bir uyum sağlayarak boşluksuz (zero-backlash) veya minimum boşluklu çalışmayı garantiler. Bu durum, özellikle konumlandırma ve indeksleme gerektiren uygulamalarda tekrarlanabilirlik ve doğruluk açısından hayati önem taşır. Alüminyumun hafifliği, motor üzerindeki yükü azaltır, bu da daha düşük enerji tüketimi ve motor ömrünün uzaması anlamına gelir. Ayrıca, yüksek mukavemetli alüminyum alaşımı, aşınmaya ve korozyona karşı dirençli bir yüzey sunarak kasnağın zorlu endüstriyel ortamlarda bile uzun yıllar sorunsuz çalışmasını sağlar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
T5 16-18 F-AL Triger Dişli Kasnak, CNC router, freze, torna ve lazer kesim makinelerinde eksen hareketlerinin hassas bir şekilde kontrol edilmesinde kritik rol oynar. Yüksek senkronizasyon yeteneği sayesinde takım değiştirme mekanizmalarında ve malzeme besleme ünitelerinde tekrarlanabilir ve doğru konumlandırma sağlar. Bu kasnaklar, yüksek hızlı ve tekrarlanabilir hareketlerde güvenilir aktarım sunarak üretim hassasiyetini ve verimliliğini artırır.
Ambalaj makinelerinde ürünlerin doğru konumlandırılması, etiketleme ve mühürleme işlemlerinin senkronize yürütülmesi için T5 kasnaklar idealdir. Baskı makinelerinde ise baskı tamburlarının ve kağıt besleme mekanizmalarının hassas hareketini sağlayarak baskı kalitesini ve hızını doğrudan etkiler. Bu kasnaklar, üretim hattının kesintisiz ve hatasız çalışmasına olanak tanır, böylece hurda oranını azaltır ve operasyonel maliyetleri düşürür.
T5 profilin optimize edilmiş diş yapısı ve hassas işçilik, triger kayış ile mükemmel bir uyum sağlayarak güç aktarımı sırasında enerji kaybını minimize eder. Bu, motorun daha az enerji tüketmesi ve sistemin genel verimliliğinin artması anlamına gelir, özellikle yüksek tork gerektiren uygulamalarda üstün performans sunar.
Yüksek kaliteli alüminyum alaşımından üretilen bu kasnak, aşınmaya, yorulmaya ve korozyona karşı üstün direnç gösterir. Entegre flanşlar, kayışın ömrünü uzatırken, dayanıklı malzeme yapısı kasnağın zorlu endüstriyel koşullarda dahi uzun süreli ve bakım gerektirmeyen bir çalışma ömrü sunmasını sağlar.
Standart T5 profil ve hassas üretim toleransları sayesinde mevcut sistemlere sorunsuz bir şekilde entegre edilebilir. Montajı basittir ve minimum ayar gerektirir, bu da kurulum süresini ve işçilik maliyetlerini önemli ölçüde düşürür. Modüler yapısı, bakım ve parça değişimini kolaylaştırır.
T5 16-18 F-AL Triger Dişli Kasnak, adından da anlaşılacağı üzere sadece T5 profil kayışlarla tam uyumlu çalışır. Farklı profil (örneğin HTD 5M, AT5) kayışlarla kullanılması diş atlamasına, kayış ve kasnakta erken aşınmaya veya güç aktarımında verim kaybına neden olur. En iyi performans ve uzun ömür için orijinal T5 kayış kullanmanız önemlidir.
T5 16-18 F-AL Triger Dişli Kasnak genellikle setskur ile mil üzerine sabitlenecek şekilde tasarlanmıştır. Çoğu modelde bir veya iki adet M4/M5 setskur deliği bulunur. Eğer yüksek tork aktarımı veya darbe yükleri söz konusu ise, milinize kasnağın setskur noktasına denk gelecek şekilde küçük bir düz yüzey (D-şaft) açmanız veya daha kritik uygulamalar için kama yuvalı bir kasnak tercih etmeniz gerekebilir. Bu kasnak modeli (AL) genellikle kama yuvasızdır.
T5 16-18 F-AL Triger Dişli Kasnağın taşıyabileceği maksimum tork, kullanılan kayışın tipine, genişliğine, gerilimine ve uygulamanın hızına göre değişir. Ancak, alüminyum yapısı ve 18 dişli T5 profili ile orta seviye tork uygulamaları (örneğin 5-15 Nm) için idealdir. CNC ekseninizde kayış atlamasını önlemek için doğru kayış gerilimi, yeterli kayış genişliği ve motor torkuna uygun kasnak boyutlandırması kritik öneme sahiptir. Aşırı yüklenmelerde önce kayış atlar, ardından dişlerde aşınma olabilir.
Alüminyum (AL) malzeme, T5 16-18 F-AL kasnağa hafiflik ve iyi ısı dağılımı gibi önemli avantajlar sağlar. Daha düşük atalet, motorunuzun daha az enerji harcamasına ve daha hızlı tepki vermesine yardımcı olur. Paslanmazlık özelliği sayesinde nemli ortamlarda korozyona uğramaz. Çelik kasnaklar daha yüksek tork kapasitesi ve aşınma direnci sunarken, alüminyum kasnaklar özellikle hız ve hassasiyetin ön planda olduğu, ağırlığın önemli olduğu uygulamalarda (3D yazıcılar, hafif CNC'ler) tercih edilir.
T5 18 dişli bir kasnak için yaklaşık dış çap ~28.65 mm (adım dairesi çapı) ile ~30 mm (diş tepeleri dahil) arasında değişebilir. Flanşlar genellikle kasnak diş genişliğinden her iki tarafta 0.5 - 1.5 mm daha geniş olur. Örneğin, 9mm kayış için bir kasnak, ~11-12 mm toplam flanş genişliğine sahip olabilir. Kesin ölçüler için ürünün teknik çizimini veya veri sayfasını kontrol etmeniz önerilir. (Mermak ürün sayfalarında detaylı çizimler bulunmaktadır.)
Doğru kayış gerilimi, T5 triger sistemlerinin performansı ve ömrü için hayati öneme sahiptir. Genel bir kural olarak, kayışın en uzun serbest bölümünde hafifçe esneyebilecek ancak parmakla bastırıldığında çok fazla bükülmeyecek kadar gergin olması gerekir. Aşırı gerginlik, kasnak ve motor yataklarına gereksiz yük bindirerek ömürlerini kısaltır, kayışta erken aşınmaya neden olur. Yetersiz gerginlik ise kayışın diş atlamasına, boşluk (backlash) oluşmasına ve güç aktarımında verim kaybına yol açar. Profesyonel uygulamalarda kayış gerilimi ölçüm cihazları kullanılabilir.
T5 16-18 F-AL Triger Dişli Kasnak, hassas imalat teknikleriyle üretildiğinden, doğru kayış gerilimi ve uyumlu T5 kayış ile kullanıldığında minimum boşluk (backlash) sunar. Konumlandırma hassasiyetinde sapma, daha çok sistemdeki kayışın esnekliği, motorun adım açısı ve genel mekanik montaj kalitesinden kaynaklanır. Kasnağın kendisi, yüksek hassasiyetli uygulamalar için uygun bir bileşendir. Mermak CNC kalitesindeki kasnaklarımız, hassas hareket sistemlerinde güvenle kullanılabilir.
Alüminyum (AL) malzeme, doğası gereği paslanmaya karşı yüksek dirence sahiptir, bu nedenle nemli ortamlarda korozyon problemi yaşamazsınız. Yüksek sıcaklık performansı açısından, alüminyumun erime noktası yüksek olsa da, sürekli 80-100°C üzerindeki sıcaklıklar malzemenin sertliğini ve boyut stabilitesini zamanla etkileyebilir. Çoğu endüstriyel ortam için uygun olmakla birlikte, aşırı sıcaklık (>120°C) veya kimyasal buhar içeren ortamlar için özel kaplamalı veya farklı malzeme seçeneklerini değerlendirmeniz gerekebilir.
T5 16-18 F-AL Triger Dişli Kasnak, genellikle standart 5mm, 6mm, 8mm, 10mm veya 12mm mil çaplarında üretilmektedir. Ürünün tam kodunda veya açıklamasında mil çapı bilgisi (örneğin "T5 18-AL-8mm") belirtilir. Eğer elinizdeki kasnak milinize uymuyorsa, adaptör burçlar veya konik kilitli burçlar kullanılarak farklı mil çaplarına uyum sağlanabilir. Ancak, adaptör kullanımı tork kapasitesini ve hassasiyeti bir miktar etkileyebilir, bu nedenle mümkünse doğrudan uygun mil çapına sahip kasnak tercih edilmesi önerilir.
Her mekanik parça gibi, T5 16-18 F-AL Triger Dişli Kasnağın dişlerinde de uzun süreli kullanım, yanlış kayış gerilimi veya aşırı yüklenme durumunda aşınma veya deformasyon görülebilir. Kasnağın ömrünü uzatmak için: Doğru kayış gerilimini ayarlayın, uyumlu ve kaliteli T5 kayışlar kullanın, sistemi aşırı yüklerden koruyun, kayış ve kasnak arasındaki hizalamanın doğru olduğundan emin olun ve periyodik olarak kasnağı kontrol edin, belirgin aşınma veya hasar varsa değiştirin.
Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi, T5 16-18 F-AL Triger Dişli Kasnak için de üretim hatalarına karşı 2 yıl garanti sunmaktayız. Garanti, normal kullanım koşulları altında meydana gelen malzeme veya işçilik kaynaklı kusurları kapsar. Yanlış montaj, aşırı yüklenme, dış etkenler veya doğal aşınma ve yıpranma garanti kapsamı dışındadır. Detaylı garanti koşulları için lütfen web sitemizdeki garanti politikasını inceleyiniz.
T5 16-18 F-AL Triger Dişli Kasnaklar, flanşları kasnak gövdesine entegre veya preslenmiş şekilde üretildiğinden, genellikle flanşlar ayrı bir yedek parça olarak satılmaz. Flanşlardan biri büküldüğünde veya hasar gördüğünde, sistemin hassasiyetini ve kayışın doğru çalışmasını sağlamak adına komple kasnağın değiştirilmesi önerilir. Bu tür hasarlar genellikle yanlış kullanım veya dış darbeler sonucu oluşur.
Elbette! Mermak CNC olarak müşterilerimize kapsamlı teknik destek sunmaktayız. T5 16-18 F-AL Triger Dişli Kasnağınızın montajı, uygulaması veya performansıyla ilgili herhangi bir teknik sorun yaşamanız durumunda, web sitemizdeki iletişim formunu doldurarak, e-posta göndererek veya mesai saatleri içinde doğrudan teknik destek hattımızı arayarak uzman ekibimizle iletişime geçebilirsiniz. Size en kısa sürede ve çözüm odaklı bir şekilde yardımcı olmaktan memnuniyet duyarız.
Evet, Mermak CNC olarak standart ürün yelpazemizin yanı sıra, müşterilerimizin özel proje ve ihtiyaçları için özel ölçü ve tasarımlarda triger dişli kasnak üretimi yapabilmekteyiz. Eğer standart T5 16-18 F-AL kasnak ölçülerinin dışında, örneğin farklı diş sayısı, kayış genişliği veya mil çapı gibi talepleriniz varsa, teknik ekibimizle iletişime geçerek projenizin detaylarını paylaşabilirsiniz. İhtiyaçlarınız doğrultusunda size özel bir çözüm sunmaktan memnuniyet duyarız.
