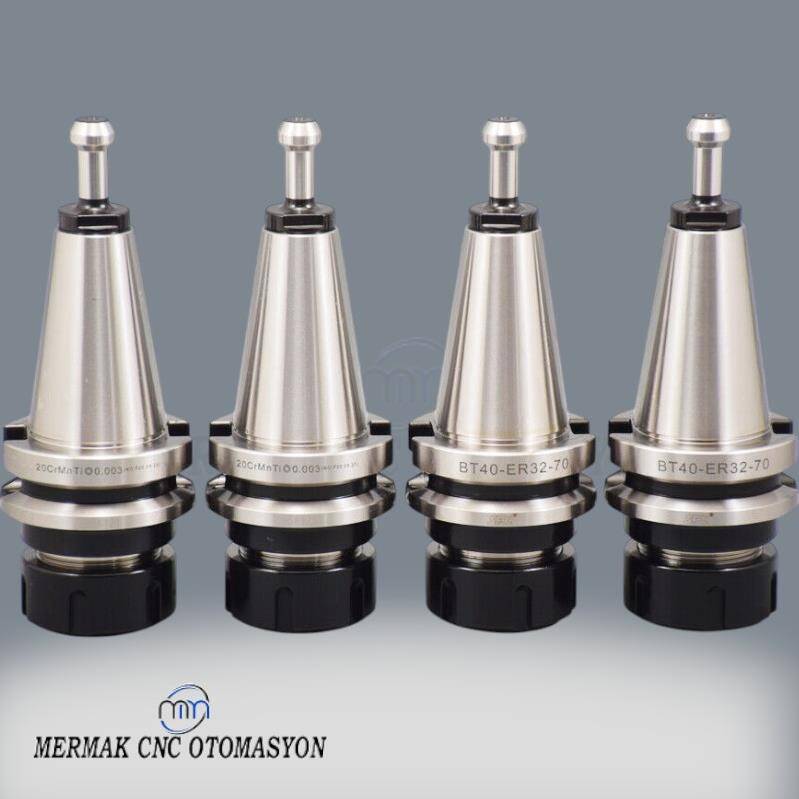

BT40 ER40-70MM Takım Tutucu
-
5
10
-
4
9
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerBT40 ER40-70MM Takım Tutucu
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Mermak CNC'nin endüstriyel otomasyon çözümleri yelpazesinde yer alan BT40 ER40-70MM Takım Tutucu, CNC işleme merkezlerinde yüksek hassasiyet, rijitlik ve operasyonel güvenilirlik arayan profesyoneller için tasarlanmıştır. BT40 konikliği, yüksek devirlerde dahi mükemmel balans ve titreşim sönümleme kapasitesi sunarken, ER40 pens sistemi geniş bir takım çapı aralığında (genellikle 2mm'den 26mm'ye kadar) üstün sıkma kuvveti ve düşük salgı garantisi verir. 70mm pens somunu altı uzunluğu (L1), işleme derinliği ve takım erişimi açısından esneklik sağlayarak, özellikle kalıpçılık, havacılık ve genel makine imalatı gibi sektörlerde kritik öneme sahip uygulamalar için ideal bir çözüm sunar.
Bu takım tutucu, modern üretim süreçlerinin gerektirdiği zorlu koşullara dayanacak şekilde, özel alaşımlı çelikten imal edilmiş ve titiz ısıl işlem süreçlerinden geçirilmiştir. Sonuç olarak, yüksek tork iletim kapasitesi, uzun ömür ve tekrarlanabilir hassasiyet elde edilmiştir. BT40 ER40-70MM, kesici takımın ömrünü uzatarak, işlenmiş parçaların yüzey kalitesini ve boyut hassasiyetini artırarak üretim maliyetlerini düşürmeye ve genel verimliliği optimize etmeye yardımcı olan stratejik bir bileşendir. Mermak CNC güvencesiyle sunulan bu ürün, endüstriyel otomasyonun vazgeçilmez bir parçası olarak, üretim parkurunuzun performansını zirveye taşımak için tasarlanmıştır.
Öne Çıkan Avantajlar
- Yüksek Hassasiyet ve Düşük Salgı: BT40 koniklik standardı ve ER40 pens sisteminin sinerjisi ile ≤ 0.005 mm (5 mikron) gibi üstün salgı hassasiyeti sunar, bu da işlenmiş yüzey kalitesini ve parça boyut toleranslarını doğrudan iyileştirir.
- Mükemmel Rijitlik ve Tork İletimi: Yüksek kaliteli alaşımlı çelikten imal edilen gövde yapısı ve hassas işçiliği sayesinde, ağır kesme koşullarında dahi yüksek rijitlik ve titreşim sönümleme kapasitesi sağlayarak kesici takımın dengesini korur ve torku verimli bir şekilde iletir.
- Optimize Edilmiş Takım Ömrü ve Verimlilik: Üstün balans sınıfı (G2.5 @ 25,000 RPM) ve düşük salgı değerleri, kesici takımlar üzerindeki aşınmayı minimize ederken, yüksek devirlerde güvenli ve stabil çalışma imkanı sunar, böylece takım ömrünü uzatır ve üretim verimliliğini artırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
Otomotiv Endüstrisi
Otomotiv sektöründe, motor blokları, şanzıman kutuları ve süspansiyon bileşenleri gibi kritik parçaların seri üretiminde BT40 ER40-70MM takım tutucular vazgeçilmezdir. Yüksek hızlı işleme ve sıkı tolerans gereksinimleri altında, hassas takım tutuşu ve mükemmel balans özellikleri sayesinde üretim verimliliğini ve parça kalitesini artırır.
Kalıp ve Kalıpçılık Sanayii
Karmaşık ve detaylı kalıp yüzeylerinin işlenmesinde, özellikle küçük çaplı freze takımlarıyla yüksek yüzey kalitesi ve hassasiyet elde etmek için bu tutucular tercih edilir. Düşük salgı ve titreşimsiz çalışma, kalıpların ömrünü uzatırken, nihai ürünlerin kusursuz olmasını sağlar.
Havacılık ve Savunma Sanayii
Titanyum, Inconel ve yüksek mukavemetli alüminyum alaşımları gibi zorlu malzemelerin işlenmesinde, takımın rijit ve dengeli tutulması kritik önem taşır. BT40 ER40-70MM takım tutucular, yüksek tork iletimi ve üstün balans özellikleri sayesinde bu zorlu operasyonlarda güvenilir ve tekrarlanabilir performans sunar.
Operasyonel Avantajlar
Yüksek Verimlilik
BT40 konikliği ve ER40 pens sisteminin sunduğu hızlı ve güvenilir takım değişimi, üretim döngü sürelerini optimize eder. Yüksek devirlerde dahi sağladığı stabilite ile kesme parametrelerini zorlama imkanı sunar, bu da daha hızlı malzeme kaldırma oranları ve artan üretim kapasitesi anlamına gelir.
Uzun Kullanım Ömrü
Yüksek kaliteli alaşımlı çelikten üretilen ve özel ısıl işlemlerden geçirilen BT40 ER40-70MM takım tutucu, aşınmaya, yorulmaya ve deformasyona karşı üstün direnç gösterir. Mükemmel balans ve düşük salgı değerleri, hem takım tutucunun hem de kesici takımın ömrünü önemli ölçüde uzatarak işletme ve bakım maliyetlerini düşürür.
Kolay Entegrasyon
Endüstriyel standartlara (BT40, ER40) tam uyumlu olarak tasarlanmıştır. Bu sayede mevcut CNC işleme merkezlerinize ve takım değiştirme sistemlerinize sorunsuz bir şekilde entegre edilebilir. Ergonomik tasarımı, takım değişimlerini kolaylaştırır ve operatör müdahalelerini minimize ederek kesintisiz üretime katkıda bulunur.
BT40 ER40-70MM Takım Tutucu Hakkında Merak Edilenler ve Teknik Detaylar
Bu takım tutucu, uluslararası **JIS B 6339 (MAS 403 BT) standardına uygun BT40 konik mil** bağlantısı olan tüm CNC işleme merkezleri ile uyumludur. Makinenizin spindle konik standardını kontrol etmeniz yeterlidir.
ER40 pens sistemi, genellikle (2mm'den 26mm'ye kadar) değişen çaplarda penslerle geniş bir takım bağlama aralığı sunar. Kullanacağınız takıma uygun ER40 pensi seçmelisiniz.
Yüksek kaliteli BT40 ER40-70MM takım tutucularımız, hassas balans ayarı (genellikle **G2.5 @ 20.000 RPM** veya daha iyi) yapılarak üretildiği için yüksek devirlerde güvenle kullanılabilir. Ancak, tezgahınızın ve pens-takım kombinasyonunuzun balans sınırlarını da göz önünde bulundurmalısınız.
Evet, ER40 pens somunları için doğru sıkma torku kritik öneme sahiptir. Genellikle (100-120 Nm) aralığında bir tork anahtarı kullanarak sıkılması önerilir. Aşırı sıkma pena ve somuna zarar verebilir, yetersiz sıkma ise takımın kaymasına veya salgıya neden olabilir.
Salgı problemi birçok nedenden kaynaklanabilir: 1. **Tezgah mili koniği:** Milin iç koniğinde aşınma veya kirlilik. 2. **Takım tutucu koniği:** Tutucunun BT40 koniğinde hasar veya kirlilik. 3. **Pens ve somun:** Pensin kendisi veya somun içindeki kir, hasar. 4. **Takım şaftı:** Takımın şaftında tolerans dışı ölçü veya hasar. Kontrol için bir komparatör saati ile milin, takım tutucunun ve pensin iç yüzeyindeki salgıyı ayrı ayrı ölçmelisiniz. Kaliteli tutucularımızda salgı değeri (genellikle < 0.005mm) olarak belirtilir.
70mm, takım tutucunun spindle yüzeyinden pens somununa kadar olan ölçü uzunluğunu (gage length) ifade eder. Bu uzunluk, işleme derinliği ve erişim gereksinimlerine göre seçilir. Daha kısa tutucular daha rijit olup titreşimi azaltırken, daha uzun tutucular derin cepler veya engelleri aşmak için kullanılır ancak rijitliği azaltabilir.
Konik yüzeylerdeki paslanma veya aşınma, salgıya ve tezgah miline zarar verebilir. Hafif paslanmalar ince yağlı bir bezle temizlenebilir. Ancak derin aşınma veya paslanma varsa, takım tutucunun performansını ve milinizin sağlığını riske atmamak için değiştirilmesi önerilir. Pens yüzeylerindeki korozyon için de aynı durum geçerlidir.
Asla zorlamayın! Somunun sıkışması genellikle pensin, somunun veya takım tutucunun dişlerinde kir, çapak veya hasardan kaynaklanır. Önce temizlemeyi deneyin. Eğer hala sıkışıyorsa, somunu ve pensi dikkatlice kontrol edin. Hasar varsa, yedek parça kullanmak en güvenli çözümdür.
Mermak CNC takım tutucuları yüksek hassasiyetle üretilir. BT40 ER40-70MM modelimiz için genellikle (≤ 0.005mm) veya daha iyi bir salgı hassasiyeti garanti edilir. Ürünle birlikte (denge raporu ve salgı test sertifikası) gibi belgelendirmeler sağlanabilir.
Her kullanımdan önce ve sonra BT40 koniği ve ER40 pens yuvasını temiz, tüy bırakmayan bir bezle silerek talaş, toz ve yağı temizleyin. Özellikle konik yüzeyde ve pens yuvasında kirlilik veya çapak olmadığından emin olun. Özel bir yağlama genellikle gerekmez, ancak korozyonu önlemek için hafif bir koruyucu yağ filmi uygulanabilir.
Ürünümüz, üretim hatalarına karşı (2 yıl) Mermak CNC garantisi altındadır. Garanti, normal kullanım koşullarında ortaya çıkan malzeme ve işçilik kusurlarını kapsar. Kullanım hatası, düşürme veya yanlış bakım sonucu oluşan hasarlar garanti kapsamı dışındadır.
Maalesef, takım tutucunun konik kısmındaki herhangi bir darbe veya hasar, hassasiyetini geri dönülmez şekilde bozabilir. Bu tür durumlarda tamir yerine, tezgah milinize zarar vermemek ve işleme kalitenizi korumak için yeni bir takım tutucu ile değiştirilmesi şiddetle tavsiye edilir.
Evet, Mermak CNC olarak takım tutucularımızla uyumlu tüm yedek parça ve aksesuarları (ER40 pens somunları, pensler, tork anahtarları vb.) stoklarımızda bulundurmaktayız. İhtiyaçlarınız için satış ekibimizle iletişime geçebilirsiniz.
Evet, BT40 ER40-70MM takım tutucumuz, yüksek balans sınıfı (örneğin G2.5 @ 20.000 RPM) ve hassas üretim toleransları sayesinde yüksek hızlı işleme uygulamaları için uygundur. Yüksek devirlerde stabilite ve düşük titreşim sağlayarak üstün yüzey kalitesi ve takım ömrü sunar.
Karbür takımlar, HSS takımlara göre daha kırılgandır ve yüksek devirlerde çalışmaya daha yatkındır. Bu nedenle, karbür takımlarla çalışırken salgı hassasiyeti (toleransın (0.003mm) altında olması idealdir) daha da kritik hale gelir. Takım tutucu, pens ve takımın her montajda temiz ve doğru bir şekilde oturduğundan emin olmak için mutlaka kontrol edilmelidir.
Teknik Özelliklerini Detaylıca Anlatalım .. ! Nerelerde Kullanılır ? Nasıl Çalışır ?
BT40 ER40-70MM Takım Tutucu kullanım alanları
BT40 ER40-70MM Takım Tutucu nasıl çalışır
BT40 ER40-70MM Takım Tutucu – Teknik Özellikler ve Kullanım Bilgileri
Teknik Özellikler:
- Tutucu Tipi: BT40 konik bağlantı standardı (ISO 7388-1/2)
- Pens Tipi: ER40 (pens çapı aralığı 3mm – 26mm arasıdır, takım çapına göre uygun pens seçilir)
- Tutucu Boyu: 70 mm (flanştan pens çıkışına kadar olan uzunluk)
- Malzeme: Yüksek mukavemetli alaşımlı çelik, genellikle 58-62 HRC sertleştirilmiş ve hassas taşlanmış yüzeyler
- Denge: Yüksek devirlerde (tipik olarak 8000-25000 rpm arası) kullanılmaya uygun, dinamik olarak dengelenmiş yapı
- Sıkma Sistemi: ER40 pens ve pens somunu ile takım sabitleme
- Kullanımda toplam salgı (runout): Genellikle 0.005 mm veya daha iyi (kullanılan pens ve takım kalitesine bağlıdır)
Kullanım Alanları:
- CNC dik işleme merkezleri, CNC router ve freze tezgahlarında kullanılır.
- Talaşlı imalat işlemlerinde (frezeleme, delik delme, rayba, kılavuz çekme vb.) takımın spindle’a hassas ve sağlam şekilde bağlanmasını sağlar.
- Otomatik takım değiştirme (ATC) sistemlerinde yaygın olarak tercih edilir.
- Yüksek hassasiyet ve hızlı takım değişimi gerektiren seri üretim uygulamalarında kullanılır.
Çalışma Prensibi ve Kullanım Şekli:
1. Takım (freze, matkap, rayba vb.) uygun çapta bir ER40 pens içerisine yerleştirilir.
2. Pens, takım tutucunun ön kısmına (pens yuvasına) yerleştirilir.
3. Pens somunu elle veya tork anahtarı ile sıkılarak takım güvenli şekilde sabitlenir.
4. Takım tutucu, makinenin spindle konisine (BT40) yerleştirilir ve çekme cıvatası (pull stud) ile spindle’a kilitlenir.
5. Takım değişimi gerektiğinde, takım tutucu spindle’dan çıkarılır, pens somunu gevşetilerek takım değiştirilir ve işlem tekrarlanır.
Dikkat Edilmesi Gerekenler:
- Pens ve takım yüzeyleri, tutucu ve spindle bağlantı yüzeyleri işlem öncesi temizlenmelidir.
- Sıkma işlemi için önerilen tork değerlerine uyulmalıdır (aşırı sıkma pens ve somuna zarar verebilir).
- Uygun pens aralığında takım kullanılmalıdır, aksi halde tutuş gücü azalır ve hassasiyet kaybı olur.
- Yüksek devirli işlemlerde denge (balans) çok önemlidir, tüm bileşenlerin toplam salgısı ölçülmelidir.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz, teknik bilgi dışında fiyat veya stok verisi paylaşmıyorum.
Ekstra bilgi veya uygulama detayı isterseniz belirtiniz.
