Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

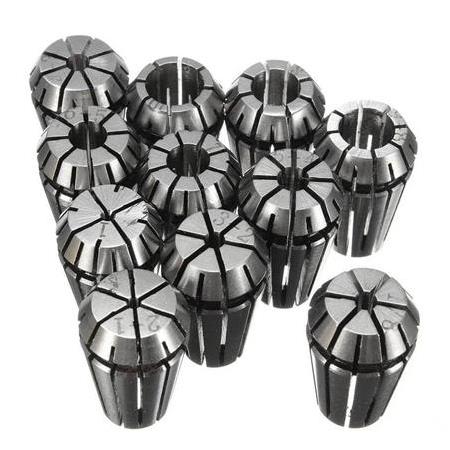

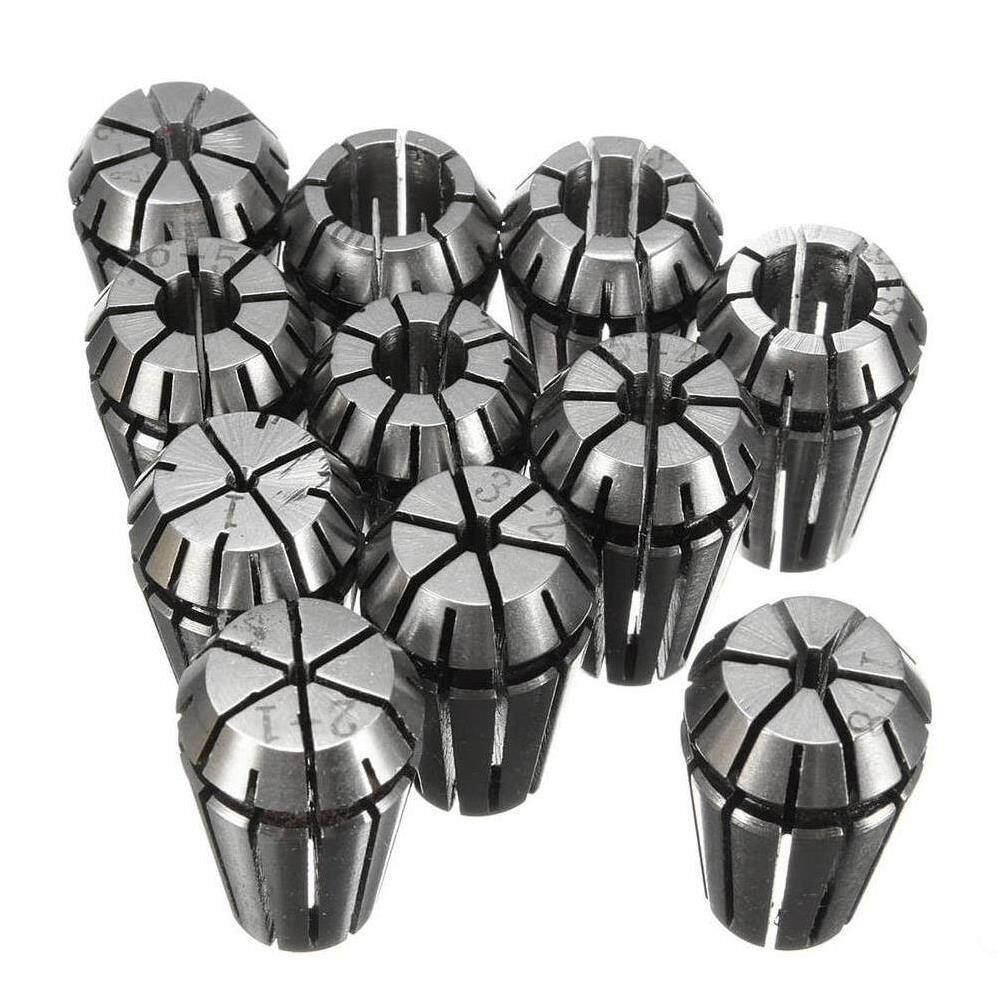

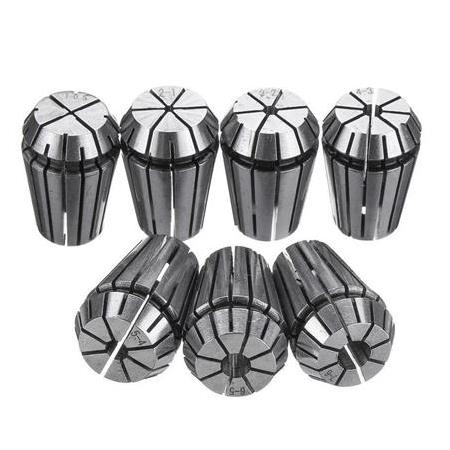

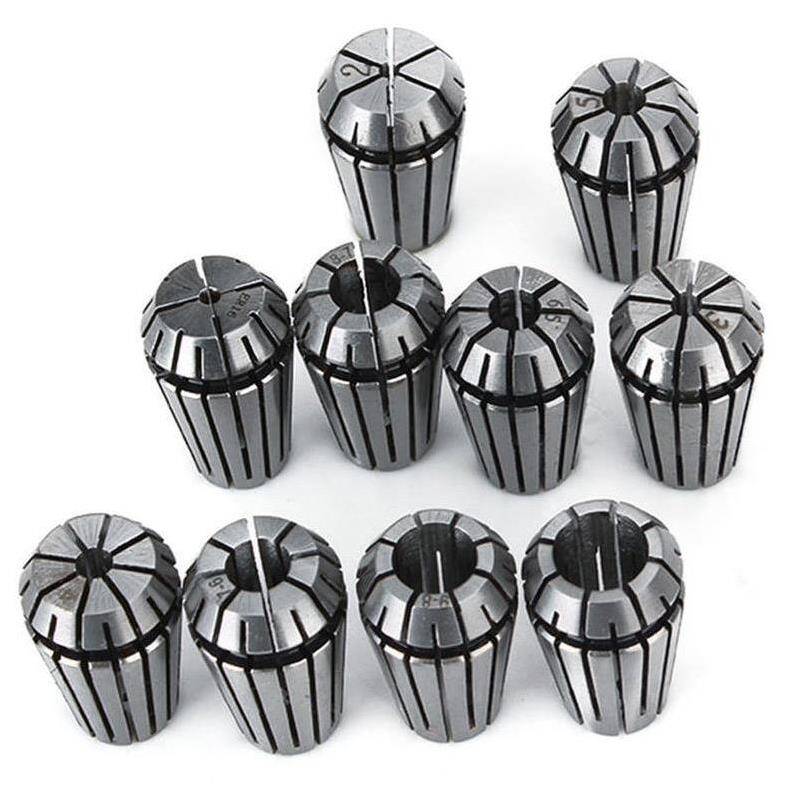

Endüstriyel otomasyonun ve hassas talaşlı imalatın temel bileşenlerinden biri olan Er20 6 mm Pens Takım Tutucu, modern üretim süreçlerinde kritik bir rol üstlenir. Bu üstün performanslı pens, CNC frezeleme, tornalama ve takım imalat tezgahlarında, kesici takımları iş mili (spindle) üzerine yüksek hassasiyetle sabitlemek amacıyla tasarlanmıştır. Takımın tezgaha güvenli ve titreşimsiz bir şekilde bağlanması, iş parçasının yüzey kalitesi, boyutsal doğruluğu ve takım ömrü üzerinde doğrudan etkilidir. Er20 standardı, geniş kullanım alanı ve güvenilirliği ile sektörde kendini kanıtlamış bir çözümdür, bu pens de bu standardın getirdiği avantajları en yüksek seviyede sunar.
Bu özel pens, 6 mm çapındaki takımları sıkıca kavrayarak, yüksek devir ve ilerleme hızlarında dahi maksimum stabilite sağlar. Pensin doğru şekilde sıkılması, özellikle pens kapağı (collet nut) ile birlikte tork anahtarı kullanılarak yapıldığında, takımın salgı (runout) değerini minimuma indirir ve aşırı kuvvetten kaynaklanabilecek deformasyonları önler. 3, 5, 10 ve 20 mikron gibi hassasiyet seçenekleri sunan Er20 pensler, en zorlu tolerans gereksinimlerini karşılayacak şekilde tasarlanmıştır. Bu sayede, hassas kalıpçılıktan seri üretime kadar geniş bir yelpazede, her türlü endüstriyel uygulamada üstün performans ve güvenilirlik sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Er20 6 mm pens, CNC freze ve torna tezgahlarında, özellikle küçük çaplı takımlarla yapılan hassas işleme operasyonlarında vazgeçilmezdir. Kalıpçılıkta, medikal parçaların üretiminde veya havacılık sektöründe yüksek tolerans gerektiren bileşenlerin işlenmesinde, takımın sıfır salgıya yakın tutulması kritik öneme sahiptir. Bu pens, takımın stabilitesini sağlayarak mükemmel yüzey kalitesi ve boyutsal doğruluk elde edilmesine olanak tanır.
Takım imalatı ve kalıp sanayii, özellikle küçük ve orta çaplı kesici takımların (parmak frezeler, matkaplar, gravür uçları) güvenli ve hassas bir şekilde bağlanmasını gerektirir. Er20 6 mm pens, bu sektörlerde kullanılan çeşitli takım tiplerini etkin bir şekilde tutarak, takım ömrünü uzatır ve üretim süreçlerinde yüksek verimlilik sağlar. Kalıp yüzeylerinin detaylı işlenmesinde ve elektrot üretiminde tercih edilen güvenilir bir çözümdür.
Minimum salgı ve güçlü takım tutuşu sayesinde, kesme parametrelerini optimize ederek daha hızlı ve verimli işleme imkanı sunar. Takım değiştirme sürelerini kısaltır ve kesintisiz üretime katkıda bulunur.
Yüksek kaliteli malzeme ve hassas üretim teknikleri sayesinde, zorlu endüstriyel koşullara karşı üstün direnç gösterir. Takımın doğru sıkılması, hem pensin hem de kesici takımın ömrünü uzatarak maliyet etkinliği sağlar.
ER standardı, geniş bir tutucu yelpazesiyle uyumluluk sunar. Er20 6 mm pens, mevcut ER pens başlıkları ve somunlu tutucularla sorunsuz bir şekilde entegre edilebilir, bu da hızlı kurulum ve esnek kullanım sağlar.
Mermak CNC kalitesiyle sunulan bu Er20 pens, teknik olarak 5.5mm'den 6.0mm'ye kadar olan takımları hassas bir şekilde sıkmak üzere tasarlanmıştır. Pens ölçüleri 0.5mm aralıklarla artar; bu sayede pensin takımı yeterli mukavemetle sıkması ve aşırı esnemenin önüne geçilmesi sağlanır.
Pens kapağını tork anahtarı ile sıkmak kritik öneme sahiptir. Tork anahtarı kullanılmadığında, aşırı kuvvet uygulama ihtimali pensin hassasiyetini yitirmesine, hatta kırılmasına neden olabilir. Bu durum, takımda vibrasyon oluşmasına ve iş parçasının bozulmasına yol açar. Doğru tork, takımın güvenli ve hassas bir şekilde sabitlenmesini sağlar.
Penslere sıkma aralıkları dışında takım bağlanmamalıdır. Eğer aralık dışı bir takım bağlanırsa, pens takımı yeterli kuvvetle sıkamayacak ve işleme esnasında takımın yerinden çıkması veya yüksek salgı gibi ciddi problemlere sebep olacaktır. Bu da hem iş parçasının hem de takımın zarar görmesine yol açabilir.
Pens ile işleme sürecine başlamadan önce pens, pens kapağı ve tutucu, spindle da dahil olmak üzere mutlaka yüksek basınçlı hava ile temizlenmelidir. Bu temizlik, hassasiyeti etkileyebilecek talaş, toz veya kirin giderilmesi için hayati önem taşır ve salgı problemlerini önler.
Firmamız, Er Pensleri 3 mikron, 5 mikron, 10 mikron ve 20 mikron salgı hassasiyetlerinde üretip satmaktadır. Bu Er20 6 Mm pensin spesifik hassasiyeti ürün detaylarında belirtilir ve genellikle yüksek hassasiyetli 5 mikron veya 10 mikron seviyesindedir. En yüksek hassasiyet gerektiren işler için daha düşük mikron değerlerine sahip pensleri tercih edebilirsiniz.
İşlenecek parçada hata olmaması için takımların toplam salgı değerleri, tüm bileşenler (pens, somun, tutucu ve takım) takıldıktan sonra salgı ölçme cihazları ile tezgaha devir verildikten sonra takım ucundan ölçülmeli ve iş parçasına uygunluğu kontrol edilmelidir. Bu kontrol, geri dönüşü olmayan hataları ve iş parçasının bozulmasını engeller.
Eğer yüksek tork gerektiren ve yüksek talaş kaldırma kabiliyetine sahip takımlar kullanılacaksa, bu tür pensler yerine Bilyalı (Rulmanlı) veya benzeri daha rijit tutucular tercih edilmelidir. ER pensler genel frezeleme ve tornalama için uygun olsa da, aşırı yüklerde sınırları olabilir.
Er Pensler genellikle "Pens Başlığı" veya "Somunlu Tutucu" olarak adlandırılan tutucularda kullanılır. Bu Er20 pens, bu tip tutucularla mükemmel uyum sağlayacak şekilde tasarlanmıştır ve standart ER20 tutucularla sorunsuz çalışır.
Er Pens serisinde ER8, ER11, ER16, ER20, ER25, ER32, ER40 ve ER50 olmak üzere farklı çapları bağlayabilecek kapasite ve büyüklükte modeller mevcuttur. Evet, firmamız ayrıca Er Pensleri set olarak da satmaktadır. İhtiyaçlarınıza göre farklı çaplarda pens setlerini Mermak CNC'den temin edebilirsiniz.
Er20 6 Mm pens gibi ER pensler, frezeleme ve tornalama tezgahlarında, silindirik iş parçalarını veya silindirik şaftlı takımları sıkmak amacıyla kullanılır. Özellikle talaşlı imalatta takımları tezgahlara sabitlemek ve takım imalat tezgahlarında takımla işlemek suretiyle devir vermek için idealdir.
Pensinizin ömrünü uzatmak için doğru torkla sıkma, düzenli temizlik ve bağlama aralığı dışındaki takımları kullanmaktan kaçınmak önemlidir. Pensin hassasiyetini kaybettiğini, takımda aşırı salgı oluştuğunu veya sıkma kuvvetinin azaldığını fark ederseniz, bu pensin değiştirilmesi gerektiğinin işaretidir. Mermak CNC kalitesindeki ürünlerimizin uzun ömürlü olması hedeflenir ancak zamanla her hassas parçada aşınma görülebilir.
Bu Er20 6 Mm pensi tekrar sipariş etmek istediğinizde kullanabileceğiniz ürün barkod numarası 8692024011265'tir. Bu numara ile doğru ürünü kolayca tanımlayabilir ve Mermak CNC'den hızlıca temin edebilirsiniz.
Pensler, sanayi tipi kullanıma yönelik hassas takım tutucuları olup, genellikle sarf malzemesi niteliğindedir ve tamiri mümkün olmayan parçalardır. Üretim hatalarına karşı Mermak CNC garantisi altında olabilir, ancak yanlış kullanım, aşırı tork veya yetersiz temizlik gibi dış etkenlerle oluşan hasarlar garanti kapsamı dışındadır. Böyle bir durumda, genellikle yeni bir pens temin edilmesi daha uygun maliyetli ve güvenli bir çözümdür.
