Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

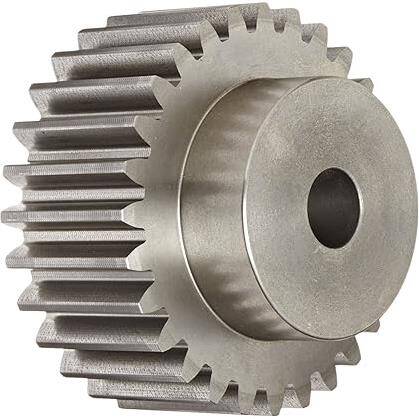

M3 Z22 Diş Pilot Delikli Düz Pinyon, endüstriyel otomasyon sistemlerinde dairesel hareketi doğrusal harekete dönüştürmek veya motor devrini efektif bir şekilde mekanik sisteme aktarmak için tasarlanmış yüksek hassasiyetli bir güç aktarım bileşenidir. "M3" ifadesi, dişlinin Modül 3 standardına uygun olduğunu belirtir; bu, diş boyutunu ve aralığını tanımlayan kritik bir parametredir. Modül değeri, dişli sisteminin taşıyabileceği tork kapasitesi ve genel boyutları üzerinde doğrudan etkilidir. "Z22" ise pinyonun 22 dişe sahip olduğunu gösterir ki bu, kremayer dişli ile eşleştiğinde elde edilecek doğrusal hareket mesafesini ve çevrim oranını belirler. Bu pinyon, özellikle hassas konumlandırma ve yüksek tork gerektiren uygulamalar için ideal bir çözümdür.
Bu düz pinyon, bir dişli çark sisteminin ayrılmaz bir parçası olarak, genellikle bir motor veya redüktörden gelen dönme hareketini alır ve daha büyük bir dişli çarka veya bir kremayer dişliye ileterek sistemin işlevselliğini sağlar. Pinyon dişliler, genellikle ana dişliden daha küçük çaplı oldukları için daha yüksek devirde dönerler ve bu sayede sisteme ek tork kazandırırlar. Pilot delikli yapısı, son kullanıcıya kendi spesifik mil çapına ve montaj toleranslarına göre hassas işleme imkanı sunarak esnek entegrasyon avantajı sağlar. Bu özellik, ürünün farklı tahrik milleriyle uyumlu hale getirilmesine olanak tanır ve montaj sürecinde zaman ve maliyet tasarrufu sağlar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
M3 Z22 Pinyon, özellikle yüksek hassasiyet ve dinamik hareket gerektiren CNC işleme tezgahlarında ve robotik router sistemlerinde kritik bir bileşendir. X, Y ve Z eksenlerinde kremayer dişlilerle birlikte kullanılarak, motorun dönme hareketini iş tablasının veya kesici kafanın doğrusal hareketine dönüştürür. Bu sayede, milimetrenin binde biri hassasiyetinde konumlandırma ve yüksek tekrarlanabilirlik elde edilir, bu da metal, ahşap, plastik ve kompozit malzemelerin işlenmesinde üstün yüzey kalitesi ve boyut doğruluğu sağlar.
Endüstriyel konveyör hatlarında, otomatik depolama ve geri çağırma (AS/RS) sistemlerinde ve robotik taşıyıcılarda M3 Z22 Pinyon, ağır yüklerin güvenli ve hızlı bir şekilde taşınmasında temel rol oynar. Ürünlerin üretim bandı boyunca transferinde, paletlerin depolama raflarına yerleştirilmesinde veya otomatik montaj hatlarında parçaların konumlandırılmasında doğrusal hareket sistemlerinin merkezindedir. Yüksek tork aktarım kapasitesi ve düşük aşınma özellikleri sayesinde, bu tür sürekli operasyon gerektiren sistemlerde maksimum verimlilik ve minimum duruş süresi sağlar.
Modül 3 diş profili ve hassas işçilik sayesinde minimum sürtünme ve enerji kaybı ile güç aktarımı gerçekleşir. Bu, sistemin genel enerji tüketimini düşürürken, yüksek tork iletimi kapasitesini korur ve operasyonel maliyetlerin optimize edilmesine katkıda bulunur.
Özel alaşımlı çelikten imal edilen ve opsiyonel ısıl işlem süreçlerinden geçirilebilen bu pinyon, ağır yükler altında ve sürekli çalışma koşullarında dahi aşınmaya, korozyona ve yorulmaya karşı olağanüstü direnç gösterir. Bu, bakım periyotlarını uzatarak ve parça değişim ihtiyacını azaltarak toplam işletme maliyetini minimize eder.
Pilot delikli tasarımı, kullanıcıya kendi spesifik mil çapına ve anahtar yatağı gereksinimlerine göre hassas işleme imkanı sunar. Standart Modül 3 ölçüleri ile mevcut endüstriyel sistemlere kolayca adapte edilebilir, kurulum süresini kısaltır ve devreye alma süreçlerini basitleştirir.
Bu pinyon, "M3" modülüne sahip olduğu için, kesinlikle M3 modül düz (spur) kremayer dişliler ile kullanılmalıdır. Farklı modüllerdeki kremayerler ile dişli uyumu sağlanamaz; bu durum sistemin verimsiz çalışmasına, aşırı aşınmaya ve hatta hasara yol açabilir.
Pinyon, 16 mm çapında bir pilot deliğe sahiptir. Bu delik, montaj yapılacak mil çapına göre işlenmek veya büyütülmek üzere tasarlanmıştır. Eğer miliniz 16 mm ise doğrudan kullanılabilir, ancak daha sıkı bir geçme, kama yuvası veya setiskur gibi ek sabitleme yöntemleri için işleme gerekebilir. Montajın hassas ve eksenel kaçıklık olmadan yapılması, sistem ömrü için kritik öneme sahiptir.
Bir düz pinyonun bir tam turda sağlayacağı doğrusal hareket, dişli dairesi çevresi ile hesaplanır. Dişli dairesi çapı (PCD) = Modül (M) x Diş Sayısı (Z) formülü ile bulunur. Bu durumda, PCD = 3 mm x 22 = 66 mm'dir. Bir tam turda pinyonun sağlayacağı doğrusal hareket ise çevresi kadar, yani π x PCD = 3.14159 x 66 mm ≈ 207.35 mm'dir.
Pinyonun maksimum tork ve yük kapasitesi, yapıldığı malzemenin dayanımı, diş yüzeyinin sertliği, çalışma hızı, ortam sıcaklığı, yağlama türü ve sistemin rijitliği gibi birçok faktöre bağlıdır. M3 modül ve 22 dişli yapısı, genellikle orta seviye hassasiyet ve yük gerektiren uygulamalar için uygundur. Hassas bir değer için tüm sistem parametreleri göz önünde bulundurularak mühendislik hesaplamaları yapılmalı veya Mermak CNC teknik ekibi ile iletişime geçilmelidir.
Hayır, M3 Z22 düz pinyon, sadece düz (spur) kremayer dişliler ile kullanılmak üzere tasarlanmıştır. Helis kremayer dişliler, farklı bir diş geometrisine (açılı dişler) sahip olduğu için düz pinyonlarla uyumlu değildir ve kullanılması durumunda ciddi hasar veya sistem arızası yaşanacaktır.
Pinyon ve kremayer sistemlerinde aşınmayı en aza indirmek ve ömrü uzatmak için düzenli ve doğru yağlama kritiktir. Genellikle yüksek basınç (EP) katkılı endüstriyel dişli yağları veya grafit/molibden sülfür içeren özel gresler tercih edilir. Uygulamanızın çalışma koşullarına (yük, hız, sıcaklık, ortam) uygun bir yağlama maddesi seçilmeli ve periyodik olarak kontrol edilmelidir.
Pinyondan gelen anormal ses veya titreşim genellikle yanlış montaj (eksenel kaçıklık), yetersiz veya yanlış yağlama, aşırı boşluk (backlash), dişlilerde hasar (aşınma, kırık) veya sistemdeki aşırı yüklenmenin bir işaretidir. Sisteminizi durdurup, montaj doğruluğunu, yağlama durumunu ve dişlilerin fiziksel bütünlüğünü detaylıca kontrol etmeniz ve sorunu tespit edip gidermeniz önerilir.
M3 Z22 Diş Pilot Delikli Düz Pinyonun dişli dairesi çapı (PCD), Modül (M) ile Diş Sayısı (Z) çarpılarak bulunur. Bu durumda, PCD = M x Z = 3 mm x 22 = 66 mm'dir. Bu değer, sistem tasarımında ve mesafelerin ayarlanmasında önemlidir.
Mermak CNC Market'ten temin ettiğiniz M3 Z22 Diş Pilot Delikli Düz Pinyonlar, genellikle yüksek mukavemet ve aşınma direnci sağlamak amacıyla C45 karbon çeliği veya benzeri alaşımlı çeliklerden imal edilmektedir. Standart endüstriyel kullanıma uygun olup, uygun yağlama ve bakım ile tozlu, nemli ve değişken sıcaklıklardaki ortamlarda performansını koruyabilir. Ancak paslanma riskini azaltmak ve ömrünü uzatmak için koruyucu önlemler ve uygun yağlama ihmal edilmemelidir.
Pinyon dişliler, kremayer sistemlerinde ana dişliden daha hızlı döndükleri için yüksek hızlı uygulamalarda aşınmaya daha yatkındır. Yüksek hız, diş yüzeylerindeki temas gerilimini ve sürtünmeyi artırarak aşınma oranını yükseltir. Bu nedenle, yüksek hızlı uygulamalarda düzenli ve etkili yağlama, doğru montaj, uygun malzeme seçimi ve sistemin termal yönetimi kritik öneme sahiptir. Aşırı hızlar, pinyonun ömrünü önemli ölçüde kısaltabilir.
M3 Z22 pinyonun ortalama kullanım ömrü, uygulanan yük, çalışma hızı, yağlama kalitesi, montaj hassasiyeti ve çevresel koşullar gibi birçok faktöre bağlı olarak büyük ölçüde değişir. Ömrü uzatmak için düzenli ve doğru yağlama, sistemin periyodik kontrolü, mil ve kremayer ile hizalama doğruluğunun sağlanması, aşırı yüklenmelerden kaçınılması ve uygun çalışma sıcaklığının korunması gerekmektedir.
Pinyon dişliler genellikle aşınan veya hasar gören bir parça olduğundan, tamir yerine doğrudan değiştirilmesi daha uygun ve maliyet etkin bir çözümdür. Mermak CNC Market üzerinden aynı barkod numarası (8692024015263) ile kolayca yedek parça temini yapabilirsiniz. Stok durumu ve temin süreleri için web sitemizi ziyaret edebilir veya satış ekibimizle iletişime geçebilirsiniz.
Evet, Mermak CNC olarak ürünlerimizle ilgili teknik destek sağlamaktayız. M3 Z22 Diş Pilot Delikli Düz Pinyonun montajı, uyumluluğu veya sistem entegrasyonu konularında yardıma ihtiyacınız olursa, web sitemizdeki iletişim kanalları üzerinden veya doğrudan teknik servisimizle iletişime geçerek uzmanlarımızdan destek alabilirsiniz.
Mermak CNC Market üzerinden satın aldığınız M3 Z22 Diş Pilot Delikli Düz Pinyon, üretim hatalarına karşı belirli bir garanti süresi ile birlikte gelir. Garanti koşulları ve süresi hakkında detaylı bilgiye web sitemizin "Garanti ve İade Koşulları" sayfasından ulaşabilir veya satış ekibimizle iletişime geçebilirsiniz. Ürünün doğru kullanım ve bakım koşulları, garanti kapsamı için büyük önem taşımaktadır.
