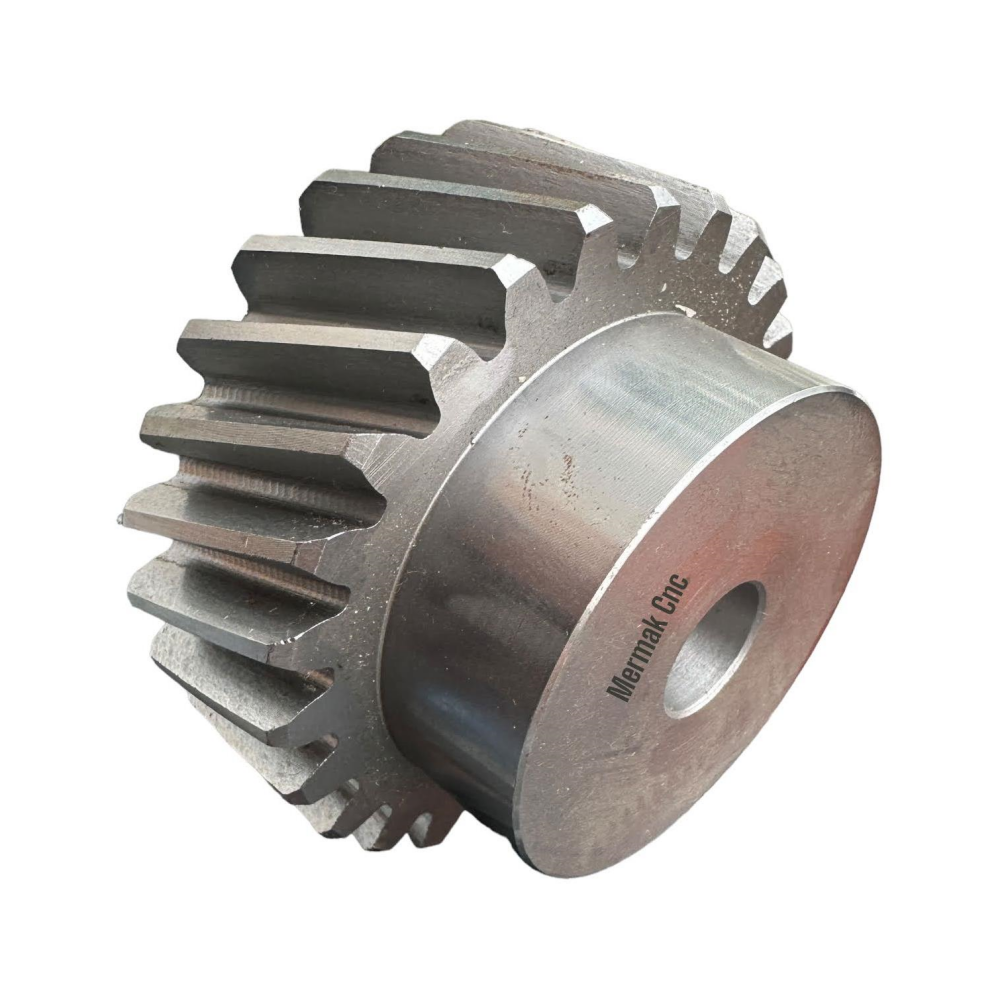

M1,5 Modül 22 Diş Helis Pinyon Dişli

Pinyon dişlinin kremayer dişli ile sorunsuz çalışabilmesi için öncelikle modül (2 Modül) ve diş açısı uyumu kritik öneme sahiptir. Helis pinyon dişliler, helis kremayer dişlilerle kullanılmalıdır. Mevcut sisteminizin modülünü ve diş tipini (helis mi, düz mü) kontrol ederek uyumluluğu sağlayabilirsiniz. Montajda mil çapı ve merkezleme de doğru entegrasyon için dikkat edilmesi gereken unsurlardır.

Pinyon dişlinin sağlayacağı doğrusal itme kuvveti, uygulanan motor torku, pinyonun etkili çapı (dişli modülü ve diş sayısı ile belirlenir) ve sistemdeki verimlilik kayıpları (sürtünme vb.) ile doğrudan ilişkilidir. Modül 2 ve 22 diş bilgileriyle teorik bir hesaplama yapılabilir, ancak uygulamanın dinamik yükleri ve hız gereksinimleri de göz önünde bulundurulmalıdır. Spesifik yük kapasitesi için motor torkunuzu ve çalışma koşullarınızı belirterek daha detaylı mühendislik hesaplamaları yapılması gerekir.

Helis dişliler, dişlerin kademeli olarak temas etmesi sayesinde düz dişlilere göre daha pürüzsüz ve sessiz çalışır, bu da şok yüklerini azaltır ve genellikle aşınma ömrünü uzatır. Ancak, helis açısı nedeniyle eksenel kuvvetler (thrust force) oluşur, bu da yataklama sisteminin doğru seçilmesini gerektirir. Düzenli ve uygun tipte yağlama (genellikle gres veya dişli yağı) aşınmayı minimize etmek için temel bakım gereksinimidir. Pinyon dişliler, ana dişliden daha hızlı döndükleri için daha çok aşınmaya ve hasara uğrayabilir, bu nedenle periyodik kontrol ve yağlama önemlidir.

Mermak CNC olarak sunduğumuz 2 Modül 22 Diş Helis Pinyon Dişli, genel endüstriyel uygulamalar için yüksek kaliteli malzemeden imal edilmiştir. Ürünün yapısal olarak farklı malzemelerden ve farklı tiplerde imalatı yapılabilmektedir. Eğer yüksek tork, aşırı yük, korozif ortam veya özel hijyen gerektiren bir uygulamanız varsa, çelik alaşımları, paslanmaz çelik veya özel plastik türevleri gibi farklı malzeme seçeneklerini değerlendirebiliriz. Uygulamanızın spesifik gereksinimlerini bizimle paylaşarak en uygun malzeme önerisini alabilirsiniz.

Minimum boşluk (backlash) sağlamak için pinyon dişli ve kremayer arasındaki merkez mesafesinin hassas ayarı kritik öneme sahiptir. Montaj sırasında pinyonun kremayere tam oturmasını sağlarken, aynı zamanda sürtünmeyi artıracak sıkılığı önlemek gerekir. Yüksek hassasiyetli uygulamalar için ayarlanabilir pinyon yuvaları veya özel boşluk giderme mekanizmaları kullanılabilir. Montajdan sonra boşluk ölçümü yaparak gerekli ayarlamaların yapılması önemlidir.

Pinyon dişli mil üzerine genellikle sıkı geçme (interference fit), kamalı mil bağlantısı veya setskur ile sabitlenir. Hassas uygulamalarda, pinyonun mile tam merkezli ve salgısız takılması, titreşimi ve aşınmayı azaltır. Mil çapı toleransları (genellikle H7/h6 gibi) ve pinyonun iç çapı bu montajın kalitesini belirler. Montaj esnasında darbelerden kaçınılmalı, gerekirse ısıtma/soğutma yöntemleri kullanılabilir. Doğru hizalama, sistemin ömrü ve performansı için elzemdir.

Yüksek hız ve sürekli çalışma, özellikle yetersiz yağlama veya aşırı yük altında pinyon dişlide sürtünmeye bağlı ısınmaya yol açabilir. Helis dişliler düz dişlilere göre daha geniş bir temas alanına sahip olduğundan ısı dağılımı genellikle daha iyidir, ancak yine de ısınma potansiyeli vardır. Aşırı ısınmayı önlemek için uygun viskozitede ve yeterli miktarda dişli yağı kullanmak, sistemin çalışma yükünü kontrol etmek ve gerekirse soğutma (hava akışı veya yağ soğutma) önlemleri almak faydalı olacaktır.

Doğru yağlama yöntemi, uygulamanın hızına, yüküne ve ortam koşullarına bağlıdır. Genellikle, helis kremayer ve pinyon sistemleri için düzenli olarak uygulanan bir gres veya özel dişli yağı tercih edilir. Otomatik yağlama sistemleri, sürekli ve yeterli yağlama sağlayarak sistem ömrünü uzatır. Yağlama periyodu, çalışma saatlerine, ortam sıcaklığına ve toz/kir seviyesine göre belirlenmelidir; genellikle haftalık veya aylık görsel kontrollerle birlikte periyodik yağlama tavsiye edilir.

Ulaşılabilecek maksimum doğrusal hız, motorun maksimum devri, pinyonun modülü ve diş sayısı ile doğrudan ilişkilidir. 2 Modül 22 Diş pinyon dişli, her turda 22 * 2 * π mm (~138.23 mm) doğrusal hareket sağlayacaktır. Motorunuzun maksimum devrini bu değerle çarparak teorik maksimum doğrusal hızı bulabilirsiniz. Ancak sistemin rezonansı, yağlama yeterliliği ve mekanik dayanım limitleri de pratik hızı belirleyen faktörlerdir.

Helis dişliler, dişlerin kademeli ve yumuşak teması sayesinde düz dişlilere göre önemli ölçüde daha düşük titreşim ve gürültü seviyeleri sunar. Bu, özellikle yüksek hızlı veya hassasiyet gerektiren uygulamalarda tercih edilme nedenlerinden biridir. Daha sessiz ve kararlı bir çalışma karakteristiği sağlar, bu da makine ömrünü uzatır ve çalışma ortamı konforunu artırır.

Mermak CNC olarak, 2 Modül 22 Diş Helis Pinyon Dişli gibi ürünlerimizin yedek parça teminini sağlamaktayız. Ayrıca, farklı modül (örneğin 1.5, 3, 4 vb.) ve farklı diş sayılarına sahip helis veya düz pinyon dişlileri de ürün yelpazemizde bulabilirsiniz. İhtiyaçlarınıza uygun diğer dişli çeşitleri için web sitemizi ziyaret edebilir veya satış ekibimizle iletişime geçerek detaylı bilgi alabilirsiniz.

Evet, Mermak CNC olarak sadece ürün satışı yapmakla kalmayıp, müşterilerimizin projelerinde doğru ürün seçimi ve entegrasyonu konusunda teknik destek sağlamaktan memnuniyet duyarız. Pinyon dişlinin motor seçimi, kremayer uyumu, montaj detayları veya performans beklentileri gibi konularda uzman ekibimizle iletişime geçerek mühendislik desteği alabilirsiniz.

Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Satın aldığınız 2 Modül 22 Diş Helis Pinyon Dişli'de bir üretim hatası tespit edilmesi durumunda, standart garanti prosedürlerimiz geçerlidir. Ürünü teslim aldığınız tarihten itibaren belirli bir süre içinde hatayı bildirmeniz halinde, ürün incelemesi yapılır ve hatanın üretim kaynaklı olduğu teyit edilirse ürün değişimi veya iade süreçlerimiz hakkında size detaylı bilgi verilecektir. Müşteri memnuniyeti bizim için önceliklidir.
