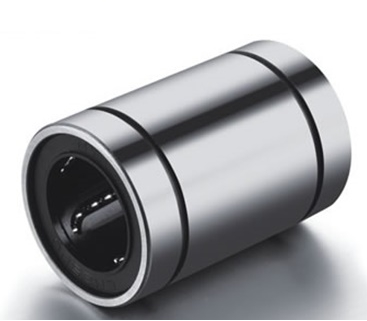

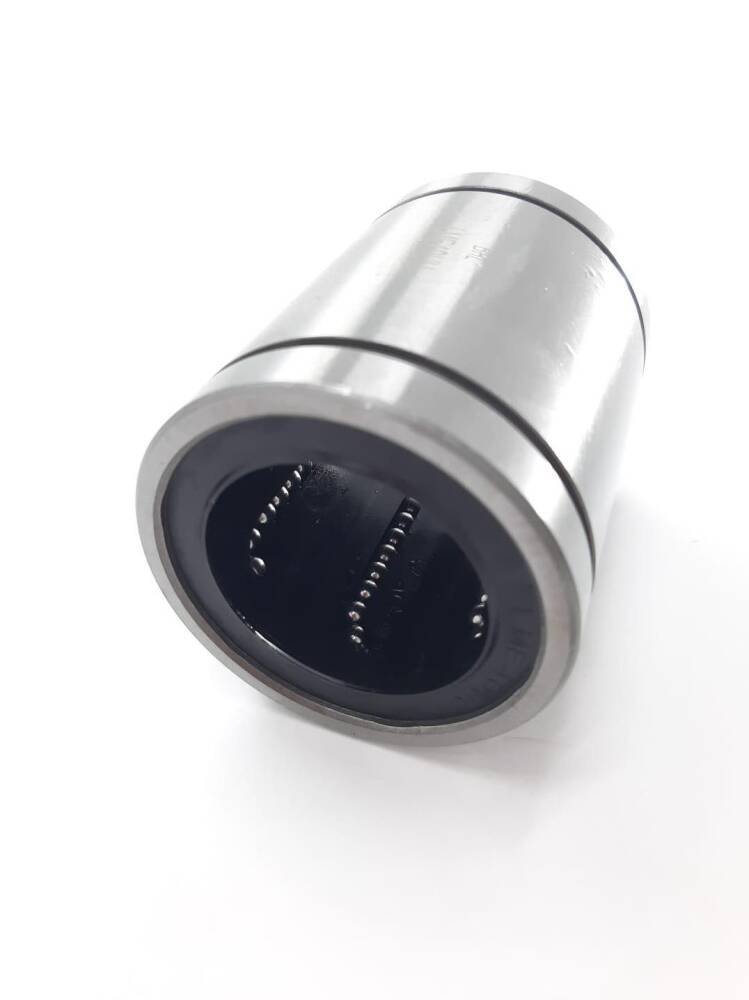

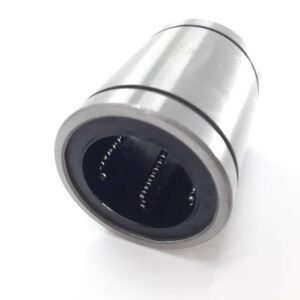

Endüstriyel otomasyon sistemlerinin temel yapı taşlarından biri olan Lme 40 Uu Lineer Rulman, hassas hareket kontrolü ve yüksek yük kapasitesi gerektiren uygulamalar için özel olarak tasarlanmıştır. Bu rulman, 40 mm mil çapına sahip sistemlerde doğrusal hareketin sorunsuz ve tekrarlanabilir bir şekilde gerçekleşmesini sağlar. Avrupa tipi LME serisi ölçülendirme standardına uygun olarak üretilen bu model, özellikle daha yüksek radyal ve aksiyel yükleri kaldırabilmek adına standart LM serisi muadillerine göre daha büyük bir gövde ve dış çapa sahiptir. Bu tasarım, ağır hizmet koşullarında dahi güvenilir ve uzun ömürlü bir performans sunarak sistemlerin genel verimliliğini artırır.
LME 40 UU, düşük sürtünme katsayısı ve yüksek konum tekrarlanabilirliği ile öne çıkar. Yüzey sertliği 58-62 HRC aralığında, hassas taşlanmış g6–h6 toleransında millerle kullanıldığında optimum performans sergiler. Entegre UU tipi kauçuk sızdırmazlık contaları sayesinde toz, talaş ve diğer dış etkenlere karşı üstün bir koruma sağlayarak rulman ömrünü uzatır ve bakım ihtiyacını minimize eder. Dinamik ve statik yük kapasiteleri, endüstriyel makinelerde karşılaşılan zorlu koşullara dayanacak şekilde optimize edilmiştir. Bu özellikleri ile Lme 40 Uu, makine imalatından robotik uygulamalara kadar geniş bir yelpazede güvenilir ve maliyet etkin bir çözüm sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
LME 40 UU lineer rulmanlar, orta ve büyük ölçekli CNC freze, torna ve işleme merkezlerinin eksenel hareket sistemlerinde kritik bir rol oynar. Yüksek hassasiyet ve rijitlik gerektiren bu uygulamalarda, takımın iş parçası üzerinde milimetrenin binde biri hassasiyetinde hareket etmesini sağlar. Özellikle metal, ahşap veya kompozit malzeme işleyen makinelerde, ağır kesme yükleri altında dahi stabil ve tekrarlanabilir bir konumlandırma performansı sunar.
Gıda, ilaç ve kimya sektörlerindeki otomatik paketleme ve dolum makinelerinde, ürünlerin hassas bir şekilde taşınması ve konumlandırılması büyük önem taşır. LME 40 UU, bu hatlarda kullanılan konveyör sistemleri, dolum ağızları ve kapama ünitelerinin lineer hareketli kısımlarında ideal bir çözüm sunar. Düşük sürtünme ve yüksek hız kapasitesi sayesinde üretim hatlarının verimliliğini artırırken, UU sızdırmazlığı ile tozlu veya nemli ortamlarda dahi sorunsuz çalışır.
Otomotiv endüstrisinde, montaj hatlarında ve sac işleme makinelerinde (örneğin, presler, bükme makineleri, lazer kesim tezgahları), ağır yüklerin ve yüksek ivmelerin olduğu lineer kılavuz sistemleri bulunur. LME 40 UU, bu tür uygulamalarda dayanıklılığı, uzun ömrü ve hassas hareketi ile tercih edilir. Sacın beslenmesi, kalıpların konumlandırılması veya robotik kollara yardımcı lineer hareketler için güvenilir bir yataklama çözümü sunar.
Endüstriyel robotların manipülatör kollarında veya yardımcı hareket eksenlerinde LME 40 UU gibi lineer rulmanlar kullanılır. Özellikle robotun yük taşıma kapasitesini artıran ve hareket aralığını genişleten lineer kızak sistemlerinde, robotun hassas ve tekrarlanabilir hareket etmesini sağlar. Montaj, kaynak, boyama veya pick-and-place gibi çeşitli robotik görevlerde sistemin genel performansına doğrudan katkıda bulunur.
Düşük sürtünme katsayısı ve hassas hareket kabiliyeti sayesinde enerji kaybını minimize eder, makinelerin daha hızlı ve verimli çalışmasını sağlar. Bu, üretim döngülerini kısaltarak genel operasyonel verimliliği artırır.
Sertleştirilmiş bilya yolları, yüksek kaliteli çelik malzemesi ve etkili UU sızdırmazlık sistemi sayesinde aşınmaya karşı üstün direnç gösterir. Bu özellikler, rulmanın zorlu endüstriyel koşullarda dahi uzun yıllar boyunca güvenilir bir şekilde çalışmasını garanti eder.
Standart LME serisi ölçülerine uygun olarak tasarlanmıştır, bu da mevcut sistemlere kolayca adapte edilebilirliğini sağlar. Modüler yapısı ve yaygın mil toleranslarıyla uyumluluğu, montaj sürecini basitleştirir ve sistem entegrasyon maliyetlerini düşürür.
LME 40 UU lineer rulmanın katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 2.16 kN, statik yük kapasitesi ise 4.02 kN mertebesindedir. Bu değerler, rulmanın taşıyabileceği maksimum yükleri belirler ve tasarım aşamasında dikkate alınmalıdır.
Mil yüzey sertliği genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olmalıdır. Standart uygulamalarda ise taşlanmış g6–h6 mil toleransı tercih edilir. Bu değerler, düşük sürtünme ve hassas konum tekrarlanabilirliği için kritik öneme sahiptir.
UU tip kauçuk keçeler temel korumayı sağlar; ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlarda lineer mil üzerini körük, kapak veya sac muhafaza ile korumak rulman ömrünü ciddi şekilde uzatır ve arızaları önler.
Rulman, montaj öncesi üretici tarafından genellikle greslenmiş olarak gelir. Ancak yoğun kullanım, yüksek hız ve ivmelerde periyodik bakım kapsamında uygun lineer rulman gresinin yenilenmesi ve yağlama aralığının kısaltılması tavsiye edilir. Uygun viskozitede gres/yağ seçimi de önemlidir.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı dikkate alınmalıdır. Ayrıca, mil doğruluğu ve paralellik hataları rulman ömrünü doğrudan etkileyeceğinden, montaj öncesi hizalama kontrolü hayati önem taşır.
LME 40 UU, Avrupa tipi ölçülendirilmiş LME serisine aittir. Standart LM serisine göre gövde boyu ve dış çapı daha büyük seçilerek yük kapasitesi artırılmıştır. Bu sayede daha ağır yükler ve daha zorlu endüstriyel uygulamalar için tercih edilir.
Mil doğruluğu ve paralellik hataları, rulman ömrünü doğrudan etkiler; sürtünme artışına, erken aşınmaya, aşırı ısınmaya ve hatta sıkışmalara yol açabilir. Bu nedenle montaj öncesi hizalama kontrolü ve doğru montaj teknikleri kritik öneme sahiptir.
Sertleştirilmiş bilya yolları, rulman bilyelerinin temas ettiği yüzeylerin aşınmaya ve deformasyona karşı daha dirençli hale getirilmesi demektir. Bu sayede rulmanın servis ömrü uzar, hassasiyeti korunur ve daha ağır yükler altında bile güvenilir performans sağlar.
Evet, dikey eksen uygulamalarında da kullanılabilir. Ancak bu tür uygulamalarda yerçekimi ve eksantrik yüklenmeler nedeniyle rulman blokları arası mesafe ve yük dağılımı daha dikkatli hesaplanmalı, sistemin genel rijitliği gözden geçirilmelidir.
Yüksek hız ve ivmelerde uygun viskozitede lineer rulman gresi veya yağı seçimi kritiktir. Genellikle lityum sabun bazlı, NLGI 2 sınıfı gresler tercih edilir. Üretici tavsiyeleri ve uygulama koşulları (sıcaklık, yük) göz önünde bulundurularak doğru seçim yapılmalıdır.
LME serisi lineer rulmanlar, modüler yapısı sayesinde kolayca değiştirilebilir. İç bileşenlerin ayrı ayrı tamiri genellikle karmaşık, maliyetli ve garantili sonuç vermediği için, arızalanan rulman bloğunun tamamının yenisiyle değiştirilmesi daha pratik ve ekonomiktir.
UU tip sızdırmazlık keçeleri gibi aşınma potansiyeli olan parçalar için yedek parça temini, Mermak CNC stok durumuna bağlı olarak sağlanabilir. Detaylı bilgi ve temin durumu için lütfen satış veya teknik servis departmanımızla iletişime geçin.
Kesinlikle. Uygulamanızın toplam strok, taşıyacağınız yük, hız/ivme değerleri ve mil çapı gibi detaylarını Mermak CNC teknik ekibi ile paylaşarak, projenize en uygun LME serisi rulman ve mil kombinasyonunu belirlemeniz konusunda profesyonel mühendislik desteği alabilirsiniz.
Uygun toleransta taşlanmış mil ve gövde toleranslarına uygun tasarlandığında LME 40 UU rulman sessiz çalışma sağlar. Gürültülü çalışma, yetersiz yağlama, mil doğruluğu sorunları, aşınma veya yanlış montaj gibi bir sorunun göstergesi olabilir ve kontrol edilmesi önerilir.
