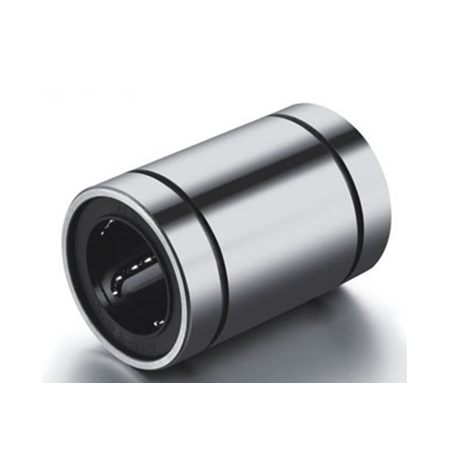

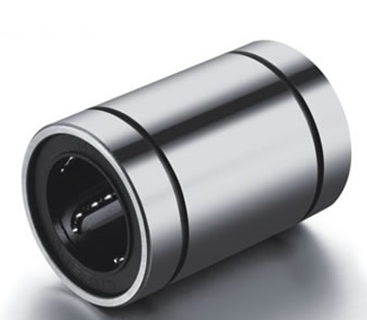

Mermak CNC’nin premium ürün gamında yer alan LME 10 UU Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas ve güvenilir lineer hareketin temelini oluşturan kritik bir bileşendir. 10 mm mil çapına sahip bu Avrupa tipi ölçülendirilmiş, kapalı seri lineer rulman, özellikle yüksek hassasiyet, düşük sürtünme ve uzun ömür beklentisi olan uygulamalar için tasarlanmıştır. Standart LM serisi lineer rulmanlara kıyasla daha robust bir yapıya sahip olan LME serisi, artırılmış gövde boyu ve dış çapı sayesinde daha yüksek yük kapasitesi sunar. Bu tasarım, ağır hizmet koşullarında dahi stabilite ve performans sürekliliği sağlamak üzere optimize edilmiştir.
LME 10 UU, uygun toleranslarda (genellikle g6–h6) taşlanmış millerle kullanıldığında olağanüstü performans sergiler. Düşük sürtünme kuvveti sayesinde enerji verimliliğini artırırken, mil üzerindeki akıcı hareket kabiliyeti ile yüksek hassasiyetli konum tekrarlanabilirliği garantiler. Çift taraflı kauçuk keçeler (UU tipi) sayesinde toz, talaş ve diğer endüstriyel kirleticilere karşı üstün koruma sağlayarak, rulmanın servis ömrünü önemli ölçüde uzatır ve bakım aralıklarını seyreltir. Dinamik yük kapasitesi yaklaşık 0.37 kN (yaklaşık 37 kgf) ve statik yük kapasitesi yaklaşık 0.55 kN (yaklaşık 55 kgf) mertebesinde olan bu rulman, orta düzey yükler altında dahi güvenilir çalışma vaat eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
LME 10 UU Lineer Rulman'ın performans verileri ve fiziksel özellikleri, endüstriyel projeleriniz için doğru seçimi yapmanıza yardımcı olacak detaylı bilgilerle aşağıda sunulmuştur:
LME 10 UU, freze, torna, taşlama ve diğer orta boy CNC tezgahlarında, takım veya iş parçasının hareket ettiği X, Y, Z eksenlerinde hassas lineer kılavuzlama için idealdir. Yüksek rijitliği ve tekrarlanabilirlik kabiliyeti sayesinde işleme hassasiyetini artırır ve uzun süreli stabilite sunar.
Gıda, ilaç, kozmetik gibi sektörlerdeki otomatik paketleme ve dolum makinelerinde, ürünlerin veya ambalajların hızlı ve hassas bir şekilde konumlandırılması gereken arabalarda kullanılır. Düşük sürtünmesi ve akıcı hareketi sayesinde üretim hızını ve verimliliği artırır.
Sac bükme presleri, lazer kesim makineleri ve otomotiv montaj hatları gibi uygulamalarda, ağır iş parçalarının veya kalıpların doğru bir şekilde hareket etmesini sağlamak amacıyla kullanılır. Artırılmış yük kapasitesi, bu tür yüksek yüklü uygulamalar için güvenilir bir çözüm sunar.
Ana robot kolunun yanı sıra, ek bir lineer hareket gerektiren uygulamalarda veya robotun hareket alanını genişletmek amacıyla kullanılan lineer kızak sistemlerinde tercih edilir. Örneğin, bir montaj robotunun farklı istasyonlar arasında hareket etmesini sağlayan yardımcı bir eksende etkin bir şekilde görev yapar.
LME 10 UU'nun düşük sürtünme katsayısı, enerji kaybını minimize eder, hızlı ve akıcı hareket sağlar. Bu özellik, makine çevrim sürelerini kısaltarak üretim kapasitesini artırır ve işletme maliyetlerini düşürür.
Yüksek kaliteli alaşımlı çelikten üretilen sertleştirilmiş bilya yolları ve hassas işçilik sayesinde aşınmaya karşı üstün direnç gösterir. UU tipi sızdırmazlık keçeleri ile birleşerek, zorlu endüstriyel koşullarda dahi uzun yıllar sorunsuz çalışma garantisi verir.
Standart LME serisi ölçüleri sayesinde mevcut sistemlere kolayca adapte edilebilir. Modüler yapısı ve yaygın bulunabilirliği, mühendislik ve tasarım süreçlerini basitleştirir, montaj ve bakım süreçlerini hızlandırır, böylece proje maliyetlerini düşürür.
LME 10 UU'nun tipik dinamik yük kapasitesi yaklaşık 0.37 kN, statik yük kapasitesi ise 0.55 kN'dur. Dinamik yük kapasitesi, rulmanın belirli bir ömür boyunca sürekli hareket altında taşıyabileceği yüktür ve hareketli uygulamalar için kritiktir. Statik yük kapasitesi ise rulmanın hareketsiz durumdayken deforme olmadan taşıyabileceği maksimum yüktür. Uygulamanız hareketli ise dinamik yük, sabit pozisyonlarda yüksek yük taşıması gerekiyorsa statik yük kapasitesini göz önünde bulundurmalısınız.
LME 10 UU lineer rulmanın uzun ömürlü ve verimli çalışması için mil yüzey sertliği genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olmalıdır. Bu sertlik ve yüzey kalitesi, bilya yollarının aşınmasını minimize eder ve hassas hareketi destekler. Ayrıca, uygun toleransta (g6–h6) taşlanmış mil kullanılması düşük sürtünme sağlar.
LME 10 UU, Avrupa tipi ölçülendirilmiş LME serisi bir rulmandır. Standart LM serisine göre gövde boyu ve dış çapı daha büyük seçilerek yük kapasitesi artırılmıştır. Bu sayede, daha ağır yükler altında veya daha zorlu endüstriyel koşullarda LME serisi daha dayanıklı ve uzun ömürlü bir çözüm sunar. Uygulamanızda daha yüksek yük taşıma kapasitesi ve dayanıklılık gerekiyorsa LME serisi tercih edilmelidir.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, rulman ömrünü ve performansını etkileyecek mil doğruluğu ve paralellik hataları en aza indirilmelidir. Bloklar arası mesafe, yük dağılımı ve milin esneme miktarı dikkate alınmalıdır. Montaj öncesi milin ve rulman yataklarının hassas bir şekilde hizalanması, aşırı yüklenmeyi ve erken aşınmayı önler.
Aşırı ses, genellikle mil ve gövde toleranslarına uygun olmayan montajdan, yetersiz veya yanlış yağlamadan, milin eğriliğinden veya paralellik hatalarından kaynaklanabilir. Mil ve gövde toleranslarına uygun (örneğin g6–h6 mil ve H7 gövde yuvası) ve doğru hizalanmış bir montaj, sessiz çalışma için kritik öneme sahiptir. Ayrıca, periyodik olarak uygun viskozitede gres ile yağlama yapmak da ses seviyesini düşürecektir.
LME 10 UU'nun maksimum çalışma hızı, uygulama koşullarına (yük, titreşim, sıcaklık) göre değişir. Ancak yüksek hız ve ivmelerde çalışırken, bilyaların ve bilya yollarının aşırı ısınmasını önlemek için yağlama aralığı kısaltılmalı ve uygun viskozitede bir gres veya yağ seçilmelidir. Ayrıca milin dinamik denge ve doğruluğu daha da önem kazanır.
UU tip kauçuk keçeler, LME 10 UU için temel toz, talaş ve kir girişine karşı korumayı sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır endüstriyel şartlarda, lineer mil üzerini körük, kapak veya sac muhafaza gibi ek koruyucu bariyerlerle kapatmak rulman ömrünü ciddi şekilde uzatır ve arıza riskini azaltır.
Rulman ömrünü uzatmak için en önemli adımlar doğru mil toleransı (g6–h6) ve yüzey sertliği (58–62 HRC) ile kullanım, periyodik ve doğru yağlama, mil ve yatakların temiz tutulması ve montajdaki hizalama hatalarının giderilmesidir. Yüksek hız ve yük altında yağlama sıklığı artırılmalı ve uygun tipte gres kullanılmalıdır. Ayrıca hasarlı keçelerin değişimi de kritik öneme sahiptir.
LME 10 UU lineer rulmanın alüminyum profil içine sıkı ve doğru bir şekilde oturması için gövde yuvası için genellikle H7 toleransı önerilir. Bu tolerans, rulmanın yuvaya sıkı geçme ile sabitlenmesini ve hareket sırasında oluşabilecek boşlukları minimize ederek hassasiyeti korumasını sağlar.
Evet, 10 mm mil çapı sınıfındaki LME 10 UU gibi LME serisi rulmanlar, 3D yazıcı, küçük CNC router, lazer kesici ve benzeri hobi veya yarı profesyonel projelerde en yaygın kullanılan lineer yatak çözümlerindendir. Yüksek yük kapasitesi ve hassas konum tekrarlanabilirliği sayesinde bu tür uygulamalarda iyi bir performans sunar.
LME 10 UU lineer rulmanlar, endüstriyel standartlara uygun şekilde belirli bir garanti süresi ile satılmaktadır. Garanti koşulları genellikle malzeme ve üretim hatalarını kapsar. Detaylı garanti süresi ve kapsamı hakkında bilgi almak için lütfen Mermak CNC satış ekibi ile iletişime geçin.
Lineer rulmanlar genellikle tamir edilebilir bileşenler değildir. İç yapısındaki bilyalar ve bilya yolları hassas toleranslara sahip olduğundan, arızalandığında performans kaybı yaşanır. LME 10 UU'nun modüler yapısı sayesinde, arızalanan bir rulmanı yenisiyle değiştirmek genellikle daha hızlı, maliyet-etkin ve güvenilir bir çözümdür. Bu, sistemin genel performansını ve güvenilirliğini de korur.
LME 10 UU gibi standart LME serisi lineer rulmanlar, modüler yapısı ve yaygın kullanımı sayesinde yedek parça temini açısından avantajlıdır. Mermak CNC olarak bu tür standart ürünlerin stok yönetimini önemsiyor ve müşterilerimizin yedek parça ihtiyaçlarını hızlıca karşılamak için çaba gösteriyoruz. Güncel stok durumu için satış ekibimizle iletişime geçebilirsiniz.
Uygulamanız için doğru rulman seçimi, montaj detayları veya karşılaştığınız herhangi bir teknik sorun hakkında destek almak istediğinizde, proje detaylarınızı ve sorularınızı Mermak CNC teknik ekibi ile paylaşabilirsiniz. Deneyimli mühendislerimiz, size en uygun çözümleri sunmak ve doğru LM/LME serisi rulman ve mil kombinasyonunu belirlemenizde yardımcı olmak için buradadır.
