Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

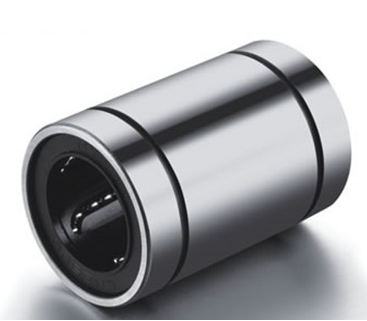

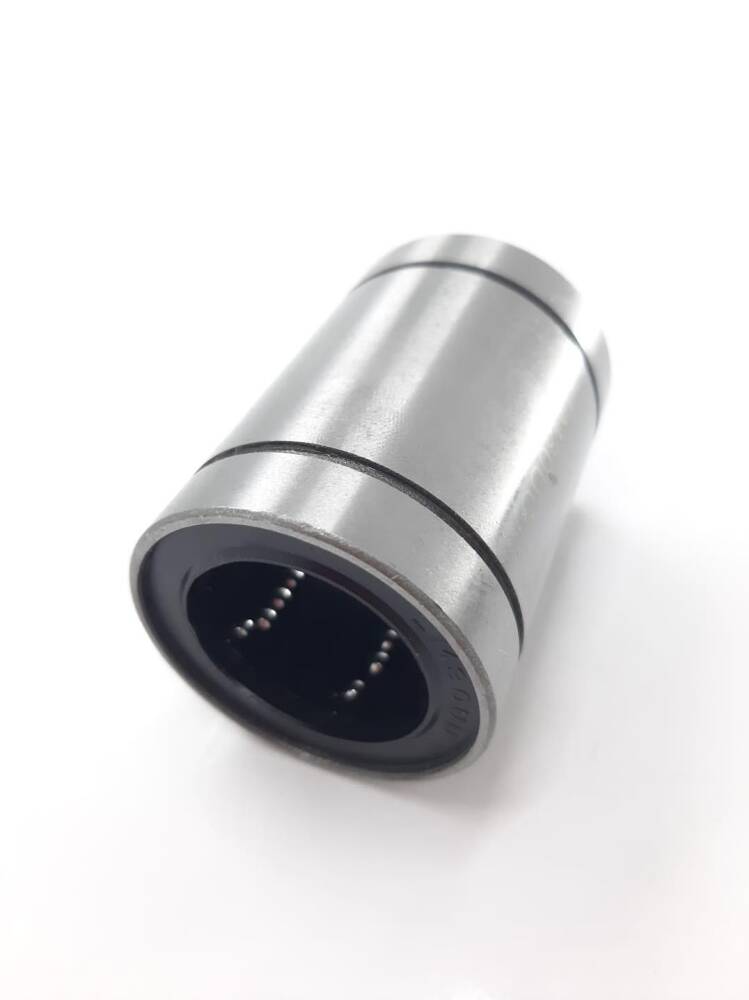

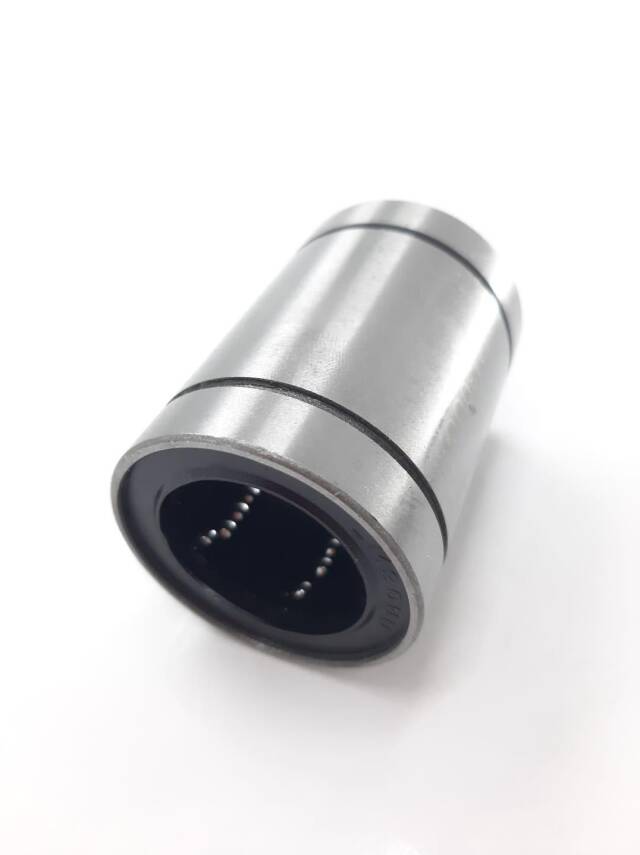

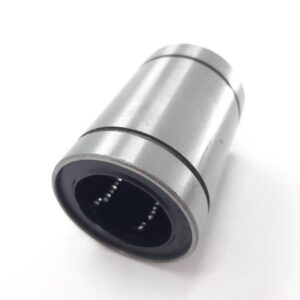

Endüstriyel otomasyonun temel yapı taşlarından biri olan LME 20 UU Lineer Rulman, yüksek hassasiyet ve dayanıklılık gerektiren lineer hareket sistemleri için özel olarak tasarlanmıştır. Bu kapalı tip, Avrupa standartlarında ölçülendirilmiş lineer rulman, 20 mm mil çapına sahip sistemlerde, ağır yükler altında dahi pürüzsüz ve tekrarlanabilir bir hareket sağlamak üzere optimize edilmiştir. Standart LM serisi rulmanlara kıyasla daha büyük bir gövde boyutu ve dış çapa sahip olması, LME 20 UU'nun yük taşıma kapasitesini önemli ölçüde artırarak, daha zorlu endüstriyel uygulamalarda güvenilir bir çözüm sunar.
LME 20 UU'nun mühendislik yapısı, optimum performans ve uzun ömürlülük üzerine kuruludur. Uygun toleransta (g6–h6) taşlanmış millerle kullanıldığında, bilya yolları üzerindeki sürtünme kuvvetini minimuma indirgeyerek enerji verimliliğini artırır ve aşınmayı azaltır. Bu optimizasyon, hassas konum tekrarlanabilirliği sağlayarak, özellikle milimetrenin altındaki hassasiyet gerektiren otomasyon sistemlerinde kritik bir avantaj sunar. Yaklaşık 0.86 kN dinamik ve 1.37 kN statik yük kapasitesi ile bu rulman, çeşitli endüstriyel makinelerde güvenli ve kesintisiz operasyon için gerekli rijitliği ve performansı sağlar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu rulman, orta ölçekli CNC freze, torna, lazer kesim ve plazma kesim tezgahlarının X, Y ve Z eksenlerinde hassas ve tekrarlanabilir lineer hareket sağlamak için idealdir. Yüksek rijitliği sayesinde işleme sırasında oluşan titreşimleri minimize eder ve parça kalitesini artırır. Endüstriyel otomasyon çözümlerinde, malzeme taşıma ve montaj ünitelerinde de güvenle kullanılır.
Gıda, ilaç ve kozmetik sektörlerindeki paketleme, dolum ve etiketleme makinelerinde, ürünlerin hızlı ve doğru konumlandırılması büyük önem taşır. LME 20 UU, bu hatlarda kullanılan taşıyıcı arabalar, dolum nozulları ve kapak kapatma ünitelerinde güvenilir ve pürüzsüz hareket sağlayarak üretim hızını ve hassasiyetini artırır.
Otomotiv üretim bantlarındaki robotik sistemler, pres besleme üniteleri ve sac bükme makineleri gibi ağır yük ve yüksek hassasiyet gerektiren uygulamalarda LME 20 UU, dayanıklılığı ve uzun ömrü ile öne çıkar. Zorlu çalışma koşullarına karşı direnç göstererek kesintisiz ve hatasız üretim süreçlerine katkıda bulunur.
Endüstriyel robotların yardımcı eksenleri, gripper hareketleri, malzeme taşıma konveyör sistemleri ve otomatik depo çözümlerinde, yüklerin güvenli ve hassas bir şekilde taşınması kritiktir. Bu lineer rulman, bu tür sistemlerde yüksek güvenilirlik ve düşük bakım gereksinimi sunarak operasyonel verimliliği artırır ve sistem ömrünü uzatır.
LME 20 UU'nun düşük sürtünme katsayısı, tahrik sistemlerinin enerji tüketimini minimize ederken, yüksek hız ve ivmelenme kapasitesi sayesinde üretim döngü sürelerini kısaltır. Bu, genel operasyonel verimliliği ve çıktı miktarını artırarak, işletmelerin rekabet gücünü yükseltir.
Sertleştirilmiş bilya yolları, yüksek kaliteli rulman çeliği ve etkin UU sızdırmazlık sistemi, rulmanın aşınma ve korozyona karşı direncini artırır. Bu kombinasyon, ağır çalışma koşullarında dahi uzun yıllar boyunca güvenilir ve sorunsuz bir performans sunar, bakım ve değişim maliyetlerini düşürür.
Standart LME serisi boyutlarına sahip olması, mevcut veya yeni tasarlanan sistemlere kolayca entegre edilmesini sağlar. Modüler yapısı ve yaygın olarak kullanılan standart ölçüleri sayesinde, montaj süreçleri basitleşir ve yedek parça temini kolaylaşarak zaman ve iş gücü tasarrufu sağlar.
LME 20 UU lineer rulman için standart uygulamalarda taşlanmış g6–h6 mil toleransı tercih edilmelidir. Gövde yuvası için ise genellikle H7 toleransı önerilir, bu sayede rulman yuvaya sıkı bir şekilde sabitlenir ve stabilite sağlanır.
LME 20 UU'nun UU tipi kauçuk keçeleri temel korumayı sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır endüstriyel ortamlarda lineer mili körük, kapak veya sac muhafaza ile korumak, rulmanın ömrünü ciddi şekilde uzatacaktır.
Evet, 20 mm mil çapı sınıfındaki LME serisi rulmanlar, 3D yazıcılar, küçük CNC routerlar, lazer kesiciler ve benzeri hobi veya profesyonel projelerde en yaygın ve uygun lineer yatak çözümlerindendir.
Rulmanlar genellikle montaj öncesi üretici tarafından greslenmiş olarak gelir. Yoğun kullanım ve yüksek hızlarda, periyodik bakım kapsamında uygun lineer rulman gresinin yenilenmesi tavsiye edilir. Aşırı yük ve sıcaklık durumlarında yağlama aralığı kısaltılmalıdır.
Uygulamanızdaki toplam strok mesafesi, taşıyacağınız yük miktarı, beklenen hız ve ivme değerleri ile mil çapı gibi faktörler birlikte değerlendirilmelidir. Kararsız kalırsanız, proje detaylarınızı Mermak CNC teknik ekibi ile paylaşarak doğru LME serisi rulman ve mil kombinasyonunu belirlemeniz önerilir.
LME 20 UU lineer rulmanın katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 0.86 kN, statik yük kapasitesi ise 1.37 kN mertebesindedir. Bu değerler rulman seçiminde kritik öneme sahiptir ve aşılmamalıdır.
Mil yüzey sertliği genellikle 58–62 HRC aralığında olmalı ve taşlanmış, krom kaplı miller tercih edilmelidir. Bu özellikler, bilyaların mil üzerinde pürüzsüz ve uzun ömürlü hareket etmesini sağlayarak aşınmayı minimize eder ve rulman ömrünü doğrudan etkiler.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı dikkatlice hesaplanmalıdır. Mil doğruluğu ve paralellik hataları, rulman ömrünü doğrudan etkileyeceği için montaj öncesi titiz bir hizalama kontrolü yapılması şiddetle önerilir.
LME 20 UU rulmanın sesli veya titreşimli çalışmasının başlıca nedenleri arasında milin uygun toleransta olmaması (g6-h6 dışı), montaj sırasında hizalama hataları, yetersiz veya yanlış yağlama, mil yüzeyindeki hasarlar veya aşırı yük bulunabilir. Milin ve yuvanın doğru toleranslarda olması ve düzenli yağlama sessiz çalışma için kritik öneme sahiptir.
LME 20 UU, Avrupa tipi ölçülendirilmiş bir seridir. Standart LM serisine göre gövde boyu (42 mm) ve dış çapı (32 mm) daha büyük seçilmiştir, bu da LME serisinin daha yüksek yük kapasitesine sahip olmasını sağlar. Eğer uygulamanız daha fazla yük taşıma kapasitesi gerektiriyorsa LME serisi daha uygun bir seçimdir.
Yüksek hız ve ivmelerde LME 20 UU rulmanın verimli çalışması ve uzun ömürlü olması için yağlama aralığı kısaltılmalı ve uygulama şartlarına uygun viskozitede yüksek performanslı bir gres veya yağ seçilmelidir. Ayrıca milin pürüzsüzlüğü ve hizalaması da bu tür uygulamalarda daha da kritik hale gelir.
Lineer rulmanlar genellikle tamir edilebilir parçalar değildir; içindeki bilyalar ve bilya yolları yıprandığında veya hasar gördüğünde performans düşer. En uygun ve güvenilir çözüm, arızalanan LME 20 UU rulmanını yenisiyle değiştirmektir. Modüler yapısı sayesinde değişimi oldukça kolaydır.
Mermak CNC, tüm ürünlerinde endüstri standartlarında garanti koşulları sunar. LME 20 UU lineer rulmanlar genellikle tek parça halinde satıldığı için "yedek parça" olarak doğrudan rulmanın kendisi kastedilir. Modüler yapısı ve yaygın kullanımı sayesinde stok yönetimi kolaydır ve ihtiyacınız halinde hızla temin edilebilir. Detaylı garanti koşulları için satış sonrası destek ekibimizle iletişime geçebilirsiniz.
