Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

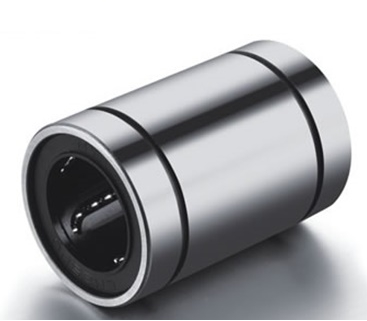

Endüstriyel otomasyon sistemlerinin vazgeçilmez bileşenlerinden biri olan LME 25 UU Lineer Rulman, hassas lineer hareket gereksinimlerini karşılamak üzere titizlikle tasarlanmıştır. 25 mm şaft çapına sahip uygulamalar için özel olarak geliştirilen bu ürün, Avrupa tipi ölçülendirme standartlarına (LME serisi) uygunluğu ile global mühendislik projelerinde geniş bir kullanım alanı bulur. Kapalı tip (UU) yapısı sayesinde dış etkenlere karşı üstün koruma sağlayarak zorlu endüstriyel ortamlarda dahi kesintisiz ve güvenilir performans sunar. Standart LM serisine kıyasla daha büyük gövde boyutu ve dış çapı, artırılmış yük taşıma kapasitesi ve rijitlik sağlayarak makine ve sistemlerinizin ömrünü uzatır.
LME 25 UU, yüksek hassasiyetli taşlanmış g6–h6 toleransında millerle birlikte kullanıldığında, minimum sürtünme kuvveti ve olağanüstü konum tekrarlanabilirliği garantiler. Bu özellik, özellikle milimetrenin altındaki hassasiyetin kritik olduğu CNC tezgahları, robotik sistemler ve otomatik montaj hatları gibi uygulamalarda sistem performansını doğrudan etkiler. Katalog verilerine göre yaklaşık 0.98 kN dinamik ve 1.57 kN statik yük kapasitesi ile orta ölçekli yüklerin güvenle taşınmasını sağlar. Mühendislik standartlarına uygun malzeme seçimi ve üretim süreçleri, rulmanın uzun servis ömrü boyunca istikrarlı ve güvenilir çalışmasını temin eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
LME 25 UU Lineer Rulman, orta ve büyük ölçekli CNC freze, torna ve işleme merkezlerinin X, Y, Z eksenlerinde hassas ve tekrarlanabilir lineer hareket sağlamak için idealdir. Yüksek yük taşıma kapasitesi sayesinde, takım değiştiricilerde veya iş parçası taşıma ünitelerinde güvenilir performans sunar. Özellikle ağır kesme operasyonlarında bile eksenel stabiliteyi koruyarak işleme kalitesini artırır.
Gıda, ilaç ve kimya sektörlerindeki otomatik paketleme, şişeleme ve dolum makinelerinde ürünlerin hassas konumlandırılması ve transferi için kritik bir bileşendir. Yüksek hızlı ve tekrarlayan hareket gerektiren uygulamalarda, düşük sürtünme ve uzun ömür avantajıyla üretim verimliliğini maksimize eder. UU tipi sızdırmazlık, hijyen gerektiren ortamlarda da güvenle kullanılabilmesini sağlar.
Otomotiv üretim hatlarındaki montaj istasyonlarında, robotik kollarda ve sac işleme makinelerinde (lazer kesim, büküm presleri, kaynak robotları) malzeme besleme, konumlandırma ve taşıma sistemlerinde merkezi bir rol oynar. Ağır yükler altında dahi yüksek hassasiyetini koruyarak üretim kalitesini ve hızını destekler, bu da seri üretimdeki hata oranlarını minimuma indirir.
Çeşitli endüstriyel robot eksenlerinde yardımcı lineer hareketler, malzeme taşıma robotları ve genel hassas konumlama platformlarında kullanılır. Modüler yapısı ve kolay entegrasyonu sayesinde Ar-Ge projelerinden seri üretime kadar geniş bir yelpazede tercih edilir. Yüksek hassasiyet ve dayanıklılık, robotik sistemlerin ömrünü ve görev güvenilirliğini artırır.
Düşük sürtünme katsayısı sayesinde enerji kaybını minimize eder, tahrik sisteminin daha az güç harcamasını sağlar ve makine hızlarını artırarak üretim döngü sürelerini kısaltır. Hassas konumlandırma yeteneği, hurda oranını düşürerek malzeme verimliliğine doğrudan katkıda bulunur.
Yüksek kaliteli çelikten imal edilmiş sertleştirilmiş bilya yolları ve etkin sızdırmazlık (UU tipi) sayesinde aşınmaya karşı üstün direnç gösterir. Bu, bakım aralıklarını uzatır, arıza sürelerini azaltır ve işletmenizin toplam sahip olma maliyetini önemli ölçüde düşürür.
Standart LME serisi boyutlandırması, mevcut endüstriyel sistemlere ve mühendislik tasarımlarına kolayca adapte edilebilirliğini sağlar. Modüler yapısı, hızlı montaj ve gerektiğinde basit değişim imkanı sunarak kurulum ve bakım süreçlerini basitleştirir, proje zaman çizelgelerinizi optimize eder.
LME 25 UU lineer rulman, katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 0.98 kN (98 kgf) ve statik yük kapasitesi ise 1.57 kN (157 kgf) mertebesindedir. Dinamik yük kapasitesi, rulmanın belirli bir ömür boyunca sürekli hareket halinde taşıyabileceği yükü ifade ederken, statik yük kapasitesi, rulmanın hareketsiz durumdayken deformasyona uğramadan kaldırabileceği maksimum yükü gösterir. Uygulamanızdaki hareket profili ve yük değerlerine göre doğru seçimi yapmak önemlidir.
Evet, mil çapı (25 mm) temel bir kriter olsa da, milin yüzey kalitesi ve sertliği rulmanın ömrü ve performansı için kritik öneme sahiptir. Mil yüzey sertliği genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olmalıdır. Bu özellikler, bilya yollarının aşınmasını minimize eder ve rulmanın hassas çalışmasını sağlar. Ayrıca, uygun toleransta (g6–h6) taşlanmış mil kullanımı, düşük sürtünme kuvveti ve hassas konum tekrarlanabilirliği için şarttır.
Bir eksen üzerinde birden fazla LME 25 UU rulman bloğu kullanılıyorsa, bloklar arası mesafe, yük dağılımı ve milin doğruluğu/paralelliği doğrudan rulman ömrünü ve sistemin hassasiyetini etkiler. Montaj öncesi mil doğruluğu ve paralellik hatalarının kontrol edilmesi hayati öneme sahiptir. Yanlış hizalama, rulman üzerinde aşırı gerilimlere yol açarak erken aşınmaya ve performansta düşüşe neden olabilir.
LME 25 UU rulmanlar, mil ve gövde toleranslarına uygun tasarlandığında sessiz çalışma özelliğine sahiptir. Aşırı ses veya titreşim, genellikle milin yüzey kalitesi (pürüzlülük, sertlik), milin doğruluğu/paralelliği, rulmanın yatağına yanlış montajı (gevşek veya sıkı geçme), yeterli yağlama yapılmaması veya rulmanın hasar görmesi gibi nedenlerden kaynaklanabilir. Öncelikle mil kalitesini ve montaj hassasiyetini kontrol etmeniz, ardından yağlama durumunu gözden geçirmeniz önerilir.
LME 25 UU rulmanlar, genel endüstriyel uygulamalarda iyi performans gösterir. Ancak yüksek hız ve ivmelerde (ani dur kalklar), rulman üzerindeki termal ve mekanik stres artar. Bu tür uygulamalarda, standart bakım aralığı kısaltılmalı ve uygun viskozitede, yüksek hızlı lineer rulmanlar için özel olarak formüle edilmiş gres veya yağ seçilmelidir. Bu, rulmanın ömrünü uzatır ve performansını korur.
Servis ömrünü uzatmak için:

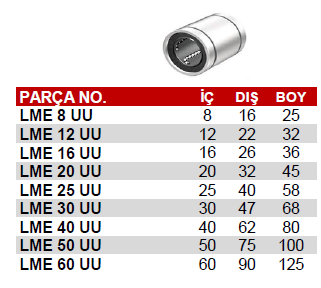

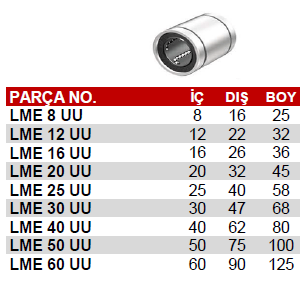

LME 25 UU, standart LM serisine göre gövde boyu (59 mm) ve dış çapı (40 mm) daha büyük seçilerek yük kapasitesi artırılmış Avrupa tipi bir seridir. Bu sayede, aynı mil çapında (25 mm) daha yüksek dinamik (0.98 kN) ve statik (1.57 kN) yükleri güvenle taşıyabilir. Daha ağır veya daha zorlu uygulamalarınızda, LME serisi size daha fazla dayanıklılık ve daha uzun servis ömrü avantajı sunar.
LME serisi lineer rulmanların gövdesi genellikle sertleştirilmiş ve hassas işlenmiş çelikten imal edilirken, bilyaları yüksek karbonlu krom çeliğinden üretilir. Bilya yolları sertleştirilmiş olduğu için uzun servis ömrü sunar. Standart tipler paslanmaz değildir; nemli veya kimyasal ortamlar için paslanmaz çelik versiyonları (örneğin LME-SS serisi) düşünülmelidir. Ancak, krom kaplı mil kullanımı ve düzenli yağlama, paslanma riskini minimize etmeye yardımcı olur.
LME 25 UU gibi kapalı tip lineer rulmanlarda, mil üzerindeki radyal boşluk genellikle sabittir ve rulmanın iç yapısıyla belirlenir. Ayarlanabilir bir boşluk özelliği sunmazlar. Ancak, doğru mil toleransı (g6–h6) ile kullanıldığında, hassas ve düşük sürtünmeli bir hareket sağlamak üzere tasarlanmışlardır. Eğer sıfır boşluk veya ön yüklemeli bir sistem gerekiyorsa, flanşlı veya ayarlanabilir tipler gibi farklı lineer yatak çözümleri incelenmelidir.
LME 25 UU rulmanlar, montaj öncesi üretici tarafından genellikle greslenmiş olarak gelir. Yoğun kullanım, yüksek hızlar veya ağır yükler altında periyodik bakım kapsamında uygun lineer rulman gresinin yenilenmesi şiddetle tavsiye edilir. Genel bir kural olarak, kullanım sıklığına ve ortam koşullarına bağlı olarak 3-6 ayda bir veya her 500-1000 çalışma saatinde bir kontrol edilip yağlanması ömrünü uzatacaktır. Hızlı ve ivmeli uygulamalarda bu aralık daha da kısaltılmalıdır.
LME 25 UU lineer rulmanlar, modüler yapısı sayesinde değiştirmesi ve stok yönetimi kolay olacak şekilde tasarlanmıştır. Ancak, hasar görmesi durumunda genellikle rulmanın tamamının değiştirilmesi gerekir. İçindeki bilya veya keçeler gibi kritik parçaların tek tek değiştirilmesi mümkün veya ekonomik değildir ve rulmanın hassas çalışma toleranslarını bozabilir.
Mermak CNC olarak sattığımız LME 25 UU lineer rulmanlar, belirli bir üretici garantisi altındadır. Garanti süreci ve koşulları, ürünün faturası üzerinde belirtildiği gibidir. Herhangi bir üretim hatası veya malzeme kusuru durumunda, garanti kapsamında değişim veya onarım için teknik servisimizle iletişime geçebilirsiniz. Ancak, yanlış montaj, aşırı yükleme, yetersiz yağlama veya uygun olmayan kullanım koşulları garanti kapsamı dışında kalabilir. Detaylı bilgi için lütfen satış ekibimizle görüşün.
LME 25 UU rulmanda bir sorun olduğunda, genellikle aşırı ses (gıcırtı, tıkırtı), artan sürtünme, boşlukta artış, hareketin akıcılığında azalma veya yüzeyde görünen aşınma/paslanma gibi belirtiler ortaya çıkar. İlk olarak, milin temizliğini ve yağlama durumunu kontrol edin. Ardından, rulmanın mil üzerindeki ve yatağındaki montajının doğru olup olmadığını gözden geçirin. Eğer sorun devam ediyorsa veya görsel bir hasar varsa, rulmanın değiştirilmesi gerekebilir. Emin olamadığınız durumlarda, Mermak CNC teknik destek ekibimizle iletişime geçerek detaylı bilgi ve yardım alabilirsiniz.
