Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

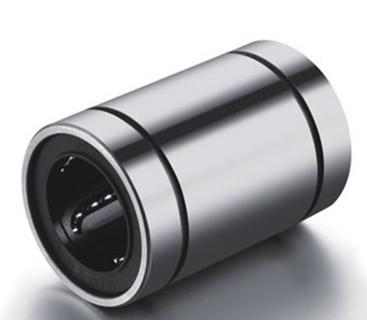

LM 20 UU Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas ve tekrarlanabilir lineer hareket ihtiyacını karşılamak üzere tasarlanmış, yüksek performanslı bir bileşendir. 20 mm mil çapına sahip bu kapalı tip lineer rulman, iç yapısındaki bilya devirdaim mekanizması sayesinde sürtünmeyi minimuma indirerek, yüksek hızlı ve yüksek ivmeli uygulamalarda dahi üstün stabilite ve doğruluk sunar. Özellikle sertleştirilmiş ve hassas taşlanmış mil yüzeyleri üzerinde kayar eleman olarak görev yapan bilyaların optimize edilmiş yatak geometrisi, sistemin genel verimliliğini artırırken, operasyonel güvenilirliği de maksimize eder. Bu sayede, makine ömrü uzar ve bakım aralıkları azalır.
Bu özel lineer rulman, çift dudaklı UU tipi kauçuk keçeleri sayesinde toz, nem ve küçük partiküllerin rulman içine girmesini etkili bir şekilde engelleyerek, zorlu endüstriyel ortamlarda dahi uzun süreli ve bakım gerektirmeyen çalışma imkanı tanır. Dinamik ve statik yük kapasitelerinin dengeli dağılımı (tipik olarak 0.86 kN dinamik, 1.37 kN statik), geniş bir uygulama yelpazesinde güvenle kullanılabilmesini sağlar. Otomasyon, robotik, CNC işleme makineleri ve hassas ölçüm cihazları gibi kritik sistemlerde, konumlandırma doğruluğu ve hareket akıcılığı açısından vazgeçilmez bir çözüm sunarak, üretim kalitesini ve proses sürekliliğini artırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha Detaylı Bilgi: Ürünle ilgili teknik derinliği artırmak veya özel uygulama senaryolarınız için anında yanıt almak isterseniz, ürün sayfasında bulunan Hızlı Teknik Soru Sor butonunu tıklayarak uzman mühendislerimize doğrudan ulaşabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
LM 20 UU Lineer Rulman, özellikle masaüstü CNC router'lar, küçük ve orta ölçekli 3D yazıcıların X, Y ve Z eksenlerinde vazgeçilmez bir bileşendir. Bu makinelerde hassas konumlandırma, tekrarlanabilirlik ve akıcı hareket kritik öneme sahiptir. Mil üzerinde bilyaların devirdaim prensibi, düşük sürtünme ve yüksek doğruluk sağlayarak, kesim, işleme veya katmanlı imalat süreçlerinin kalitesini doğrudan artırır. Hobi ve profesyonel projelerde güvenilir ve ekonomik bir çözüm sunar.
Endüstriyel otomasyon hatlarında, robotik kollarda, otomatik montaj istasyonlarında ve paketleme makinelerinde kullanılan hafif ila orta yük taşıma kapasitesine sahip sistemlerde LM 20 UU Lineer Rulman tercih edilir. Taşıma arabaları, itici mekanizmalar ve sensör konumlandırma üniteleri gibi uygulamalarda güvenilir lineer hareket sağlar. UU tipi keçeleri sayesinde tozlu, nemli ve kirli endüstriyel ortamlarda bile uzun ömürlü ve kararlı performans sergileyerek üretim sürekliliğine katkıda bulunur.
Yüksek hızlı ve hassas hareketin kritik olduğu lazer kesim makineleri, plazma kesiciler ve özellikle baskılı devre kartı (PCB) delme makinelerinde, kesim kafasının veya delme ünitesinin doğrusal hareketini sağlamak için LM 20 UU Lineer Rulman idealdir. Bu uygulamalarda milin düzgünlüğü ve rulman seçimi, nihai ürünün hassasiyetini ve kalitesini doğrudan etkiler. Rulmanın düşük sürtünme özelliği, yüksek hızlarda bile titreşimsiz ve kararlı bir hareket sağlar.
Hassas ölçüm aletleri, optik sistemler, mikroskop tablası hareketleri ve laboratuvar ekipmanları gibi kontrol ve test cihazlarında da LM 20 UU Lineer Rulman etkin bir şekilde kullanılır. Bu tür uygulamalarda milimetrenin altındaki hassasiyet seviyeleri kritik olduğundan, rulmanın düşük salgı ve yüksek tekrarlanabilirlik özellikleri büyük avantaj sağlar. UU tipi keçeler, hassas mekanizmaları ortam etkilerinden koruyarak uzun vadeli kalibrasyon ve doğruluk sağlar.
LM 20 UU'nun optimize edilmiş bilya yatakları ve düşük sürtünme katsayısı, hareket sırasında minimum enerji kaybı ile maksimum performans sağlar. Bu durum, sistemin genel enerji verimliliğini artırırken, tahrik motorları üzerindeki yükü azaltarak daha uzun motor ömrü ve daha az güç tüketimi sunar.
Yüksek kaliteli alaşımlı çelikten üretilen rulman gövdesi ve sertleştirilmiş bilya yolları, aşınmaya karşı üstün direnç gösterir. Ayrıca, çift dudaklı (UU) keçeler sayesinde iç mekanizmanın kir ve tozdan korunması, rulmanın servis ömrünü önemli ölçüde uzatır ve arıza riskini minimize eder.
Endüstriyel standartlara uygun boyutlandırması ve LM serisi uyumluluğu sayesinde, LM 20 UU Lineer Rulman mevcut veya yeni tasarlanmış sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Montajı basittir ve modüler yapısı, gerektiğinde hızlı değişim veya bakım süreçlerini kolaylaştırarak operasyonel kesintileri en aza indirir.
LM 20 UU lineer rulmanınızdan maksimum performans ve uzun ömür alabilmeniz için standart uygulamalarda taşlanmış g6–h6 mil toleransı kullanmanız önerilir. Rulmanın oturduğu gövde yuvası için ise genellikle H7 toleransı tercih edilir. Bu toleranslara uygun mil ve yuva, düşük sürtünme ve hassas konum tekrarlanabilirliği sağlar.
Milin yüzey sertliği, lineer rulmanların ömrü ve performansı için kritik öneme sahiptir. LM 20 UU gibi bilyalı burçlar için mil yüzey sertliğinin genellikle 58–62 HRC aralığında, taşlanmış ve tercihen krom kaplı olması gerekir. Daha yumuşak bir mil kullanıldığında, bilyaların mil yüzeyinde izler bırakmasına ve aşınmaya yol açar. Bu durum, rulmanın ömrünü ciddi şekilde kısaltır, sürtünmeyi artırır ve hassasiyeti kaybettirir.
Lineer rulmanlarda titreşim veya gürültü, birkaç farklı nedenden kaynaklanabilir. Öncelikle milin doğruluğu ve paralellik hataları, rulmanın düzgün çalışmasını engeller. Montaj öncesi mil hizalama kontrolü yapılması önemlidir. Ayrıca, uygun toleransta taşlanmış milin kullanılmaması, yeterli yağlamanın yapılmaması veya rulmanın aşırı yüklenmesi de bu tür sorunlara yol açabilir. Rulman gövdesinin yuvasına sıkı geçme ile sabitlendiğinden emin olun. Detaylı kontrol için Mermak CNC teknik ekibi ile iletişime geçebilirsiniz.
LM 20 UU rulmanlar genellikle montaj öncesi üretici tarafından greslenmiş olarak gelir. Ancak yoğun kullanım, yüksek hız ve ivmelerde periyodik bakım kapsamında yağlama aralığının kısaltılması ve uygun lineer rulman gresinin yenilenmesi tavsiye edilir. Genellikle Lityum sabunlu, EP katkılı, orta viskozitede (NLGI 2) endüstriyel gresler tercih edilir. Doğru yağlama, sürtünmeyi azaltır, korozyonu önler ve rulmanın servis ömrünü önemli ölçüde uzatır.
LM 20 UU lineer rulmanın katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 0.86 kN (kiloNewton), statik yük kapasitesi ise 1.37 kN mertebesindedir. Dinamik yük kapasitesi, rulmanın belirli bir ömür boyunca (genellikle 50 km veya 100 km) dinamik yük altında sorunsuz çalışabileceği maksimum yükü ifade eder. Statik yük kapasitesi ise, rulmanın kalıcı deformasyona uğramadan taşıyabileceği maksimum duran yükü gösterir. Projenizdeki yük, hız ve ömür beklentilerinize göre doğru hesaplama yapılması önemlidir.
Bir eksen üzerinde birden fazla LM 20 UU rulman bloğu kullanılıyorsa, rulmanlar arası mesafe, taşıyacağınız yükün dağılımı ve sistemin rijitliği doğrudan etkilenir. Yükün rulmanlar arasında eşit dağılması, her bir rulmanın potansiyelini tam olarak kullanmasını ve daha uzun ömürlü olmasını sağlar. Genel olarak, rulman blokları arası mesafenin, desteklediği milin esnemesini ve titreşimini minimize edecek şekilde seçilmesi gerekir. Detaylı mühendislik hesaplamaları için Mermak CNC teknik ekibinden destek alabilirsiniz.
LM 20 UU rulmanınızdaki çift dudaklı (UU tip) kauçuk keçeler, temel seviyede toz, talaş ve kir girişine karşı koruma sağlar. Ancak talaşlı imalat, MDF tozu, metal talaşı veya yoğun endüstriyel toz içeren ağır şartlarda, bu koruma tek başına yeterli olmayabilir. Bu gibi durumlarda lineer mil üzerini körük, kapak veya sac muhafaza gibi ek koruyucu elemanlarla desteklemek, rulman ömrünü ciddi şekilde uzatacaktır.
LM 20 UU rulmanlar genel amaçlı lineer hareket uygulamaları için tasarlanmıştır. Yüksek hız ve ivmelerde çalışma durumunda, rulman üzerindeki dinamik yükler artar ve sürtünme ısısı yükselebilir. Bu koşullarda, yağlama aralığının kısaltılması ve daha yüksek viskozitede veya özel formüle edilmiş gres/yağ seçilmesi rulmanın ömrünü korumak için kritik öneme sahiptir. Ayrıca, mil doğruluğu ve montaj hassasiyetinin daha da önemli hale geldiğini unutmamalısınız.
Mil doğruluğu ve paralellik hataları, lineer rulman ömrünü doğrudan etkileyen en önemli faktörlerdendir. Yanlış hizalanmış bir sistemde, rulman bilyaları mil üzerinde düzgün yuvarlanamaz, bu da bölgesel aşınmaya, artan sürtünmeye, gürültüye ve titreşime neden olur. Sonuç olarak, rulmanın ömrü beklenenden çok daha kısa olur ve sistemde hassasiyet kayıpları yaşanır. Montaj öncesi mil ve yatak hizalama kontrolünün titizlikle yapılması şiddetle önerilir.
Evet, 20 mm mil çapı sınıfındaki LM 20 UU gibi LM serisi rulmanlar, 3D yazıcıların X/Y/Z eksenleri, masaüstü CNC routerlar, lazer kesiciler, PCB delme makineleri ve benzeri hobi/profesyonel küçük ölçekli otomasyon projelerinde en yaygın ve uygun lineer yatak çözümlerindendir. Düşük sürtünmesi ve hassas konumlandırma yeteneği sayesinde bu tür uygulamalar için idealdir.
Hayır, LM 20 UU lineer rulman, uygun toleransta taşlanmış mil ile kullanıldığında düşük sürtünmeli ve akıcı bir hareket sağlamalıdır. Mili döndürmekte zorlanma veya sıkı çalışma hissi, genellikle milin
