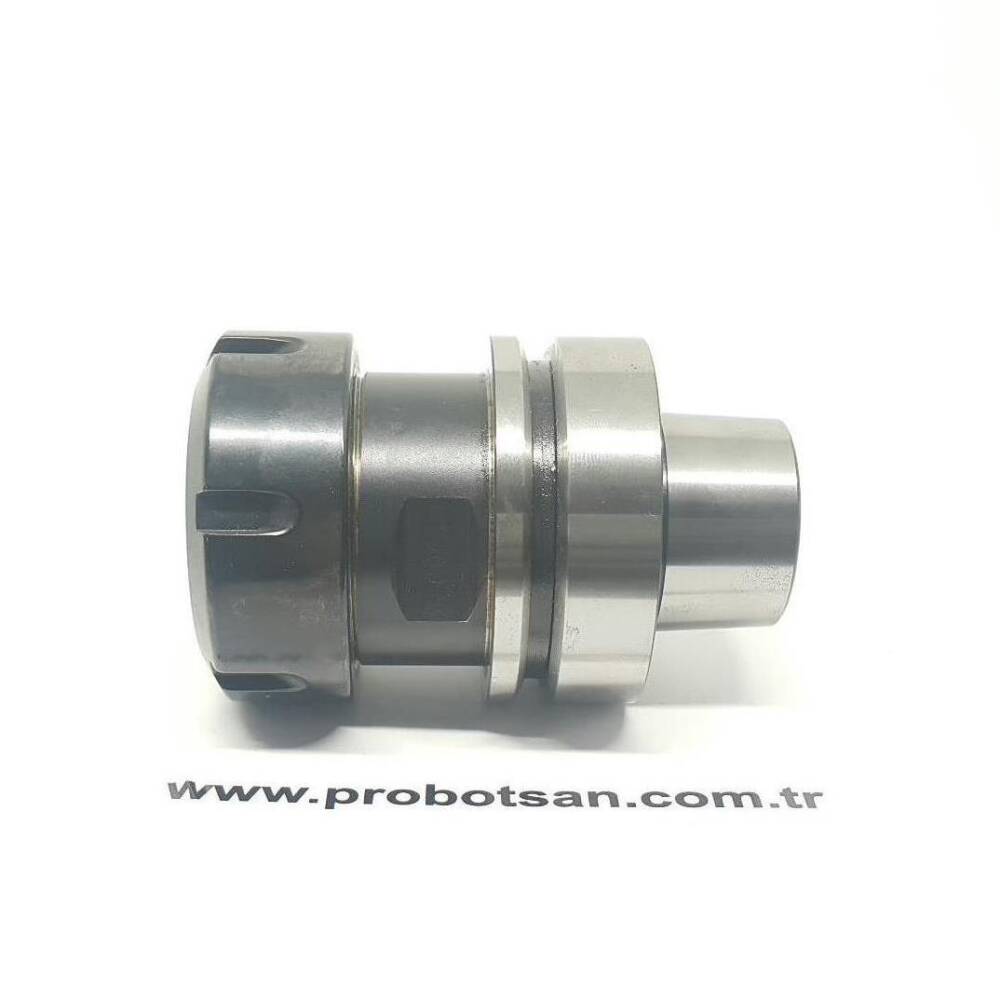

Hsk Hsd F63 Tutucu Er40, özellikle ağaç işleme CNC router uygulamaları için tasarlanmış, yüksek hassasiyet ve performansı bir arada sunan kritik bir takım tutucudur. Endüstriyel otomasyonun vazgeçilmez bir bileşeni olarak, işleme merkezlerinin verimliliğini ve iş parçası kalitesini doğrudan etkiler. DIN69893 standardına uygun HSK (Hohlkegelschaft - İçi Boş Konik Şaft) F63 arayüzü sayesinde, yüksek devirlerde dahi mükemmel rijitlik ve takım değişiminde tekrarlanabilirlik sağlar. Bu tutucu, 20CrMnTi gibi yüksek kaliteli alaşımlı çelikten imal edilmiş olup, aşınma direnci ve çekirdek tokluğu açısından üst düzey bir performans sergiler, böylece zorlu işleme koşullarına dayanıklılık gösterir.
Bu ürün, sadece malzeme kalitesiyle değil, aynı zamanda operasyonel hassasiyetiyle de öne çıkar. G2.5 sınıfında 30,000 RPM'ye kadar dengelenmiş yapısı, yüksek devirli spindle'larda titreşimi minimize ederek takım ömrünü uzatır ve yüzey kalitesini artırır. Kollet cebine kadar ölçülen 0.0001 inç veya daha az T.I.R. (Total Indicated Runout - Toplam Gösterge Salgısı) değeri ve AT3 veya daha iyi konik doğruluk derecesi, milimetrenin binde biri hassasiyetinde işleme kabiliyeti sunar. ER40 pens sistemi ile geniş bir takım çapı yelpazesini (3mm'den 20mm'ye metrik, 1/8 inç'ten 3/4 inç'e inç) destekleyerek, çeşitli uygulama gereksinimlerine esnek çözümler sunar.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

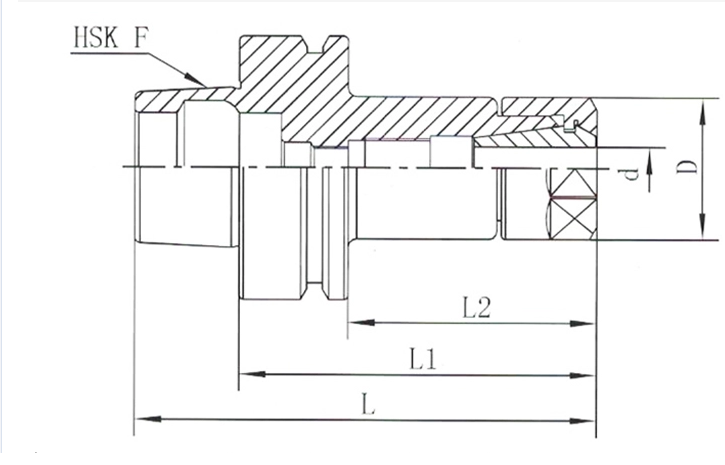

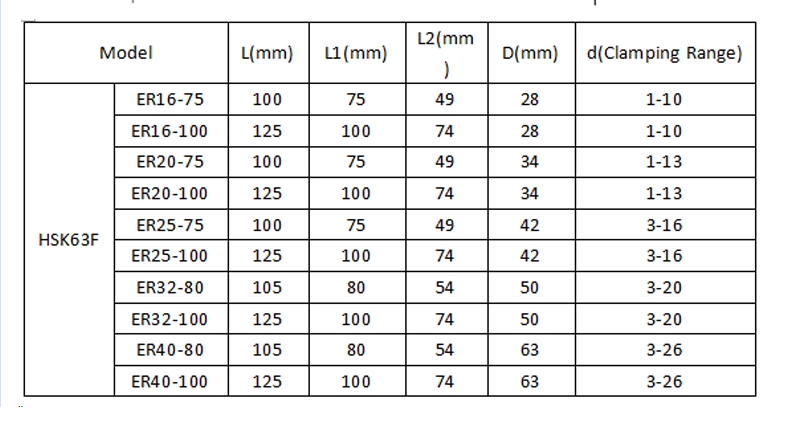

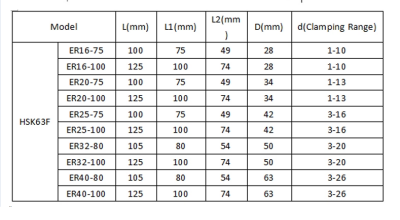

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Hsk Hsd F63 Tutucu Er40, özellikle modern ağaç işleme CNC router'larında yüksek devir ve hassasiyet gerektiren uygulamalar için idealdir. Mobilya imalatında panel kesiminden, dekoratif ahşap oymacılığına, kapı ve pencere kasası üretiminden, parke ve laminat işleme süreçlerine kadar geniş bir yelpazede kullanılır. Ürünün yüksek dengeleme özelliği, uzun ömürlü freze bıçakları ve pürüzsüz yüzey kalitesi elde edilmesini sağlarken, ER40 pens sistemi farklı çaplardaki kesici takımların kolayca ve güvenle monte edilmesine olanak tanır.
Bu tutucu, ağaç işleme sektöründe sadece kaba talaş kaldırma operasyonlarında değil, aynı zamanda detaylı profil işleme, ince oyma ve hassas delik delme gibi yüksek yüzey kalitesi ve geometrik doğruluk gerektiren işlerde de üstün performans gösterir. MDF, sunta, masif ahşap ve kompozit paneller gibi farklı malzemelerde kullanıma uygundur. Özellikle seri üretim yapan tesislerde, hızlı takım değişim yeteneği ve uzun takım ömrü sayesinde operasyonel maliyetleri düşürerek verimliliği önemli ölçüde artırır.
G2.5 dengeleme sınıfı ve düşük T.I.R. değeri sayesinde, spindle'dan takıma titreşimsiz güç aktarımı sağlanır. Bu durum, daha yüksek kesme hızlarına ve ilerleme oranlarına olanak tanıyarak üretim süreçlerini hızlandırır ve birim zamanda üretilen parça sayısını artırır.
20CrMnTi alaşımlı çelikten imal edilen gövde, yüksek sertlik ve aşınma direnci sunar. Bu, takım tutucunun kendisinin yanı sıra, tutulan kesici takımların da ömrünü uzatır. Düşük salgı, takımın tüm kesici kenarlarının eşit yüklenmesini sağlayarak erken aşınmayı engeller.
DIN69893 HSK F63 standardına tam uyumluluk, mevcut HSK F63 spindle'lara sorunsuz montaj imkanı sunar. ER40 pens sistemi ise endüstriyel olarak yaygın bir standart olup, çeşitli çaplardaki takımların hızlı ve güvenli bir şekilde değiştirilmesini kolaylaştırır, böylece kurulum ve adaptasyon süresi kısalır.
Bu tutucu DIN69893 standardına uygun HSK F63 konik arayüze sahip tüm ağaç işleme CNC router'lar ile uyumludur. Makinenizin spindle arayüzünün HSK F63 olduğundan emin olmalısınız.
Hsk Hsd F63 Tutucu ER40 adında geçse de, ürün açıklamasında belirtildiği gibi hem ER32 hem de ER40 pensler mevcuttur. İhtiyacınıza göre ilgili pensi kullanarak farklı takım çaplarını bağlayabilirsiniz.
Tutucumuz G2.5 sınıfında 30,000 RPM'ye kadar dengelenmiştir. Bu sayede yüksek devirlerde bile minimum titreşim ve maksimum işleme kalitesi sağlanır. Doğru pens ve takım montajı dengeyi korumak için kritik öneme sahiptir.
Tutucunun ana malzemesi yüksek mukavemetli 20CrMnTi çeliğidir. Paslanmayı ve aşınmayı önlemek için kullanımdan sonra temizlenip hafifçe yağlanması, özellikle konik yüzeylerin temiz ve hasarsız tutulması önerilir.
Ürünlerimiz 0.0001" (yaklaşık 0.0025 mm) veya daha az T.I.R. (Total Indicated Runout) değerine sahiptir. Konik yüzeyler AT3 veya daha iyi doğrulukta işlenmiştir, bu da yüksek hassasiyetli işleme kabiliyeti sunar.
Hsk Hsd F63 Tutucu ER40'ın ana uygulaması ağaç işleme CNC router'lardır. Ancak, takım ve işleme parametreleri doğru seçildiğinde, alüminyum veya plastik gibi hafif ve yumuşak malzemelerin işlenmesinde de yüksek performans gösterebilir. Çelik gibi sert metaller için genellikle farklı tipte tutucular önerilir.
Pens somununu her zaman doğru tork değerinde sıkmak, takımın kaymasını önlemek ve pensin ömrünü uzatmak için kritik öneme sahiptir. Genellikle uygun tork anahtarı ve sıkma istasyonu kullanılması tavsiye edilir. Aşırı sıkma pense ve somuna zarar verebilir, yetersiz sıkma ise takımın kaymasına neden olabilir.
Evet, hem metrik hem de inç ölçülerdeki takımları kullanabilirsiniz. Metrik olarak 3mm ila 20mm çapındaki takımlar için uygun pensler mevcuttur. İnç ölçülerinde ise 1/8" den 3/4" e kadar takımlar desteklenmektedir.
Tutucumuz G2.5 30,000 RPM'ye kadar dengelenmiş olsa da, yüksek devirlerde titreşim veya ses fark ederseniz öncelikle takımın doğru takılıp takılmadığını, pensin ve somunun temizliğini ve sıkılığını kontrol edin. Eğer sorun devam ederse, spindle'ınızın ve makinenizin genel denge durumunu kontrol ettirmeniz faydalı olacaktır.
Mermak CNC olarak tüm ürünlerimizin yedek parçalarını sağlamaktayız. İhtiyaç duyduğunuzda doğrudan Mermak CNC satış departmanı veya yetkili bayilerimizle iletişime geçerek orijinal ER32 veya ER40 pensleri ve pens somunlarını temin edebilirsiniz.
Elbette. Mermak CNC, satış sonrası teknik destek ve servis hizmeti sunmaktadır. Tutucunuzda herhangi bir hasar veya performans kaybı yaşamanız durumunda, teknik servisimizle iletişime geçerek detaylı bilgi alabilir ve gerekli durumlarda onarım veya değişim hizmetlerinden faydalanabilirsiniz.
Ürünlerimizin orijinal olduğunu doğrulamak için ürün üzerinde yer alan barkod numarasını (8692024012880) kontrol edebilirsiniz. Ayrıca, Mermak CNC'nin resmi satış kanallarından veya yetkili bayilerinden aldığınızdan emin olmanız önemlidir.
