Bu kablo kanalının iç yüksekliği 60 mm ve iç genişliği 100 mm'dir. Bu ölçüler, içerisine yerleştireceğiniz tüm kablo ve hortumların toplam kesit alanının bu boşluğu aşmamasını gerektirir. Kabloları sıkıştırmadan, rahatça hareket edebilecekleri şekilde yerleştirmeniz, hem kablo ömrü hem de kanalın verimli çalışması için kritiktir. Genellikle, iç alanın %60-70'i doluluk oranı tavsiye edilir.

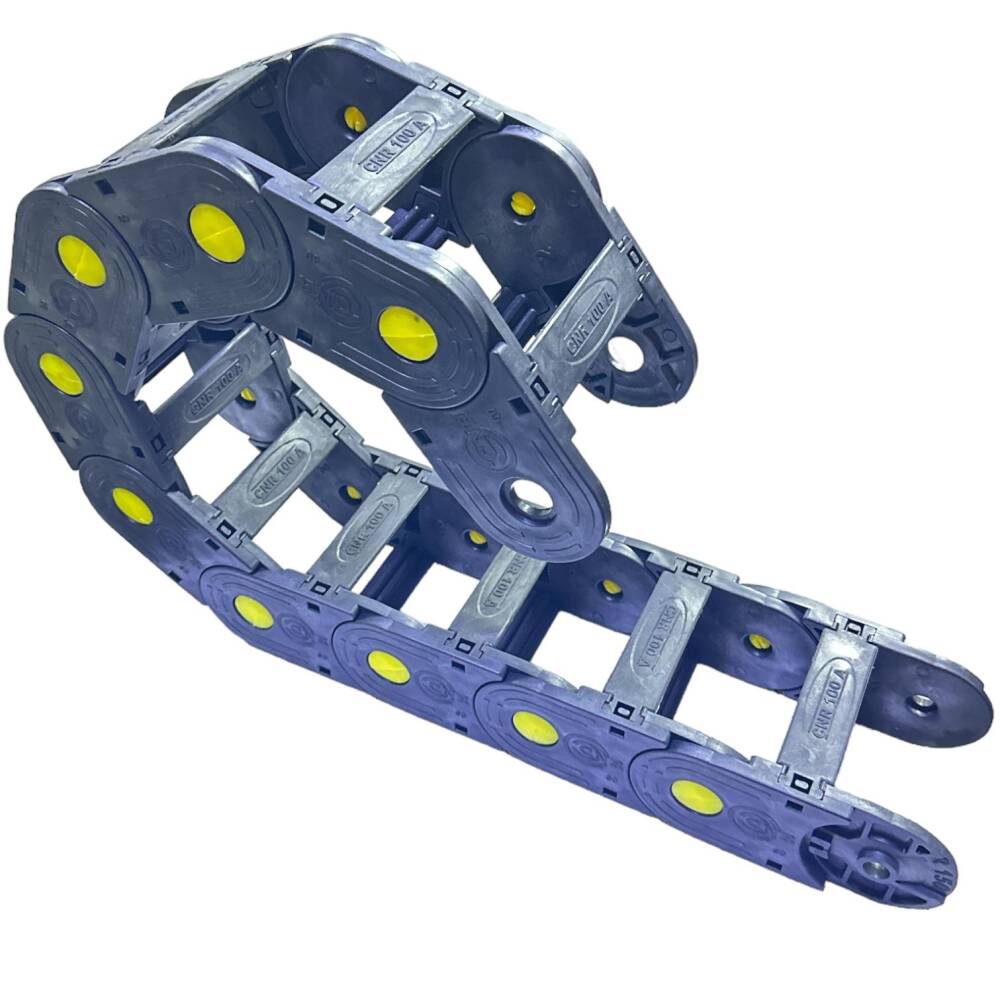

Hareketli Kablo Kanalı 60X100 modüler yapıda olduğu için istenen metreye kadar uzatılabilir. Her birim birbirine eklenerek istenen metraja ulaşılabilmektedir. Bir metre üstü alımlarda, ekleme için gerekli olan özel bağlantı parçaları tarafımızca gönderilmektedir. Montajı oldukça basittir, baklaları birbirine geçirerek kilitlenmesini sağlamanız yeterlidir.

Hareketli kablo kanallarında bükülme yarıçapı (R değeri), kanalın ne kadar keskin bir dönüş yapabileceğini belirler ve içindeki kabloların ömrü için çok önemlidir. Bu ağır seri kanal için spesifik bir R değeri ürün verilerinde belirtilmese de, makine tasarımınızda kullanacağınız kabloların minimum bükülme yarıçapını göz önünde bulundurarak en uygun kanal bükülme yarıçapını seçmeniz gerekmektedir. Aşırı küçük yarıçaplar kablo yorulmasına ve arızalarına yol açabilir.

Ürünümüz, Hareketli Kablo Kanalı 60X100 AĞIR SERİ, metal ayaklarla uyumludur. Ancak, metal ayaklar genellikle montaj tipi ve uygulama ihtiyacına göre farklılık gösterebildiği için ürün paketi içinde standart olarak gelmemektedir. İhtiyacınıza uygun metal ayakları ayrıca temin etmeniz gerekmektedir. Ürünle uyumlu metal ayak seçenekleri için teknik servisimizle iletişime geçebilirsiniz.

İç ölçüler (60 mm yükseklik, 100 mm genişlik) kablolarınızın ve hortumlarınızın sığacağı kullanılabilir alanı belirtir. Dış ölçüler (80 mm dış yükseklik, 130 mm dış genişlik) ise kanalın genel boyutunu, yani montaj alanında kaplayacağı yeri gösterir. Bu fark, kanalın sağlamlığını, hareket mekanizmasını ve koruma yapısını sağlayan duvar kalınlıkları ve bağlantı elemanlarından kaynaklanır. Makine tasarımınızda hem iç kapasiteyi hem de dış kaplayacağı alanı dikkate almanız önemlidir.

"Ağır Seri" ibaresi, bu kablo kanalının daha yüksek mekanik mukavemete, darbelere ve aşınmaya karşı daha dayanıklı bir yapıya sahip olduğunu gösterir. Bu sayede, daha ağır kablo demetlerini, hidrolik hortumlarını veya pnömatik hatları güvenle taşıyabilir. Ayrıca, daha uzun serbest destekli mesafelerde ve daha zorlu endüstriyel ortamlarda güvenle kullanılabilirlik sağlar.

Hareketli Kablo Kanalı 60X100 AĞIR SERİ genellikle yüksek mukavemetli, özel polimer kompozit malzemelerden üretilir. Bu malzemeler, endüstriyel ortamlarda karşılaşılan yağlara, greslere, genel kimyasallara ve UV ışınlarına karşı iyi bir direnç gösterir. Aşınma direnci yüksek olup, uzun ömürlü bir kullanım sunar. Spesifik kimyasal dayanım bilgisi için özel uygulama alanınıza göre teknik ekibimizle görüşebilirsiniz.

Ağır seri kablo kanalları, stabil yapısı sayesinde yüksek hızlı uygulamalarda bile minimum titreşim ve gürültü seviyesiyle çalışmak üzere tasarlanmıştır. Ancak, montajın doğru yapılması, kanalın düzgün bir yüzeye oturtulması ve içindeki kabloların doğru şekilde düzenlenmesi gürültü seviyesini doğrudan etkiler. Aşırı kablo sıkışması veya yanlış montaj, gürültüye neden olabilir.

Montajda en önemli nokta, kablo kanalının düzgün ve paralel bir şekilde sabitlenmesidir. Kanalın hareket edeceği yolu doğru belirlemeli ve başlangıç/bitiş noktalarını sağlam bir şekilde sabitlemelisiniz. Genellikle, başlangıç ve bitiş bağlantı elemanları (uç bağlantı braketleri) ayrı olarak temin edilir veya özel projeler için ayrıca sipariş edilir. Ürün birim metre olarak satıldığından, bu elemanlar genellikle standart pakete dahil değildir. İhtiyacınız olan bağlantı elemanları için teknik ekibimizle iletişime geçebilirsiniz.

Evet, kablo kanalı içindeki farklı çaplardaki kabloları veya hortumları düzenli tutmak ve karışmasını önlemek için dikey veya yatay ayırıcı parçalar kullanabilirsiniz. Bu ayırıcılar, kabloların birbirine sürtünmesini engelleyerek ömrünü uzatır ve arıza tespiti veya bakımı kolaylaştırır. Kablo Kanalı 60X100 modelimiz için uyumlu ayırıcı çözümlerimiz mevcuttur, teknik servisimizden bilgi alabilirsiniz.

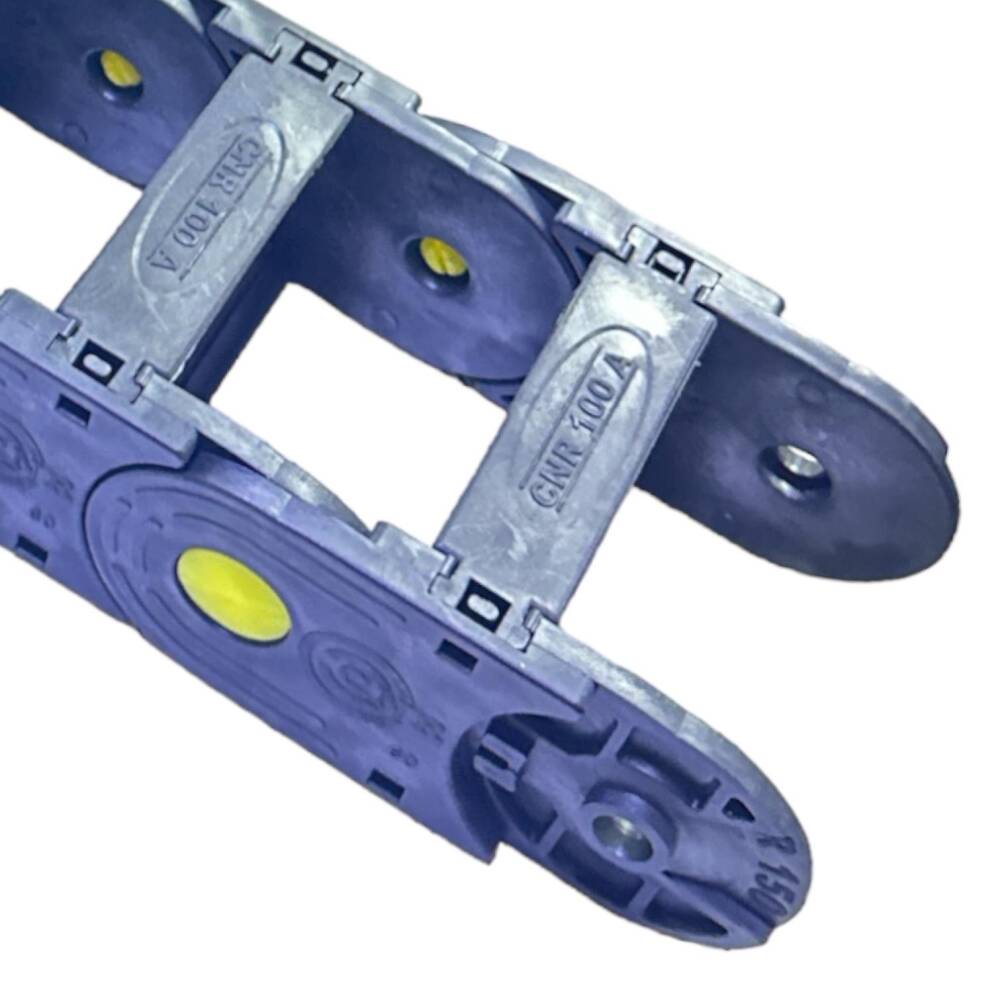

Hareketli kablo kanallarının modüler yapısı sayesinde, bir bakla (zincir elemanı) zarar gördüğünde genellikle sadece o baklayı değiştirmek mümkündür. Bu, bakım maliyetlerini düşürür ve arıza durumunda hızlı onarım sağlar. Kırılan baklanın yerine uygun yedek parçayı temin etmek için ürün barkod numarasını (8692024012644) belirterek satış sonrası destek ekibimizle iletişime geçebilirsiniz.

Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Hareketli Kablo Kanalı 60X100 AĞIR SERİ ürünümüz, üretim hatalarına karşı standart endüstriyel ürün garantisi kapsamındadır. Olası bir arıza veya teknik destek ihtiyacınızda, ürün barkod numarasını (8692024012644) ve satın alma bilgilerinizi belirterek teknik servisimizle iletişime geçebilirsiniz. Uzman ekibimiz, sorunun tespiti ve çözümü konusunda size yardımcı olacaktır.

Ana ürün olan Hareketli Kablo Kanalı 60X100'ün barkod numarası 8692024012644'tür. Metal ayaklar ve diğer yedek parçalar (örneğin uç bağlantı elemanları, ayırıcılar) genellikle kendi ayrı barkod numaralarına veya ürün kodlarına sahiptir. İhtiyacınız olan spesifik yedek parçayı belirtmeniz halinde, teknik servisimiz size ilgili barkod veya ürün kodlarını ve temin yöntemlerini sağlayacaktır.

Bu ağır seri kablo kanalının ömrü, uygulama koşullarına (hareket hızı, ivme, ortam sıcaklığı, kirlilik, yük) ve doğru montaja bağlı olarak değişir. Genellikle, doğru seçilmiş ve monte edilmiş bir kablo kanalı milyonlarca hareket döngüsü boyunca sorunsuz çalışabilir. Periyodik olarak görsel kontrol yaparak, herhangi bir aşınma veya hasar belirtisi olup olmadığını gözlemlemek faydalıdır. İçindeki kabloların serbestçe hareket ettiğinden emin olmak ve dış yüzeyini temiz tutmak, kanalın ömrünü uzatacaktır.
