Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

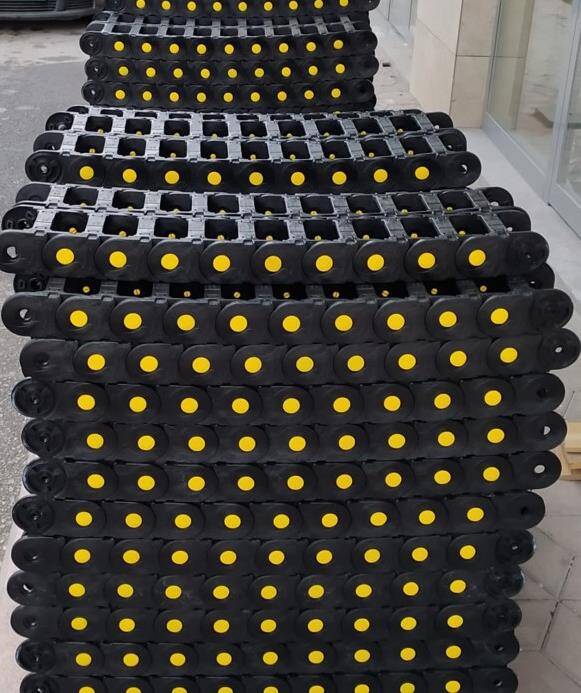

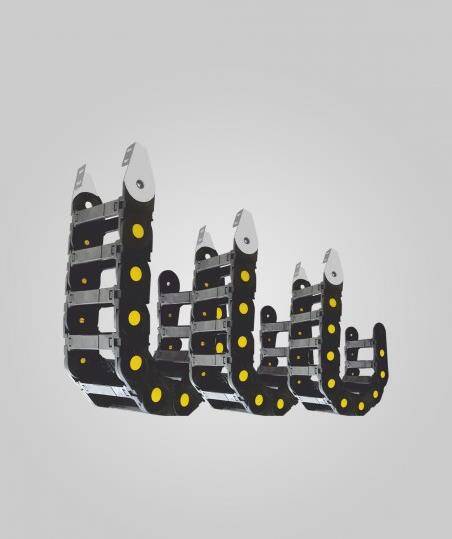

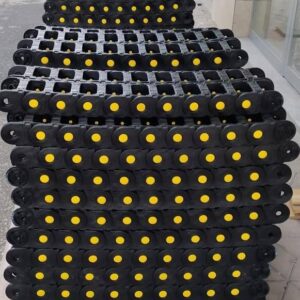

Endüstriyel otomasyon sistemlerinde hareketli ekipmanların enerji ve veri akışını kesintisiz ve güvenli bir şekilde sağlamak, sistemin genel verimliliği ve ömrü açısından kritik bir öneme sahiptir. Mermak CNC'nin sunduğu Hareketli Kablo Kanalı 60X160 AĞIR SERİ, yüksek dinamik yük kapasitesi ve üstün mekanik dayanıklılığı ile bu ihtiyaca profesyonel bir çözüm getirmektedir. Özellikle uzun stroklu hareketlerde, yüksek hız ve ivmelenme gerektiren uygulamalarda, kablo ve hortumların bükülme yarıçapını optimize ederek aşınma ve yıpranmayı minimize eden bu ürün, sistemlerinizin kalbini oluşturan kablolama altyapısını koruma altına alır.
Bu ağır seri kablo kanalı, sadece kabloları düzenlemekle kalmaz, aynı zamanda zorlu endüstriyel ortam koşullarına karşı ek bir koruma katmanı sunar. Talaş, toz, nem gibi dış etkenlere karşı etkin bir bariyer oluştururken, kabloların birbirine dolanmasını veya dışarıdan gelebilecek mekanik darbelere maruz kalmasını engeller. Modüler yapısı sayesinde kolayca monte edilebilir, uzatılabilir veya kısaltılabilir, bu da sistem entegrasyonunda esneklik ve bakım kolaylığı sağlar. İç ölçüleri 60x160 mm olan bu model, geniş bir kablo ve hortum demetini rahatlıkla taşıyabilirken, dış ölçülerindeki kompakt tasarım sayesinde makine alanından tasarruf etmenize yardımcı olur.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Yüksek hız ve ivmelenme ile çalışan CNC makinelerinde, takım değiştiricilerin ve işleme kafalarının hareketli eksenlerinde enerji kabloları, veri iletişim kabloları ve soğutma sıvısı hortumları yoğun bir bükülme ve gerilme döngüsüne maruz kalır. Bu ağır seri kablo kanalı, kabloların ömrünü uzatarak arıza kaynaklı duruş sürelerini minimize eder ve üretim sürekliliğini sağlar.
Kaynak, montaj, taşıma gibi görevleri üstlenen endüstriyel robotların çok eksenli hareketleri, kablo ve hortumlar üzerinde sürekli burulma ve bükülme kuvvetleri oluşturur. 60x160 ağır seri kablo kanalı, robotik kollara entegre edilerek kablolara optimum bükülme yarıçapı sağlayarak, robotun dinamik hareket kabiliyetini kısıtlamadan kablo kopmalarının önüne geçer.
Geniş depolama alanlarında palet veya kutu taşıyan otomatik istifleyiciler ve mekik sistemleri, uzun yatay ve dikey hareketler yapar. Bu sistemlerde kullanılan Hareketli Kablo Kanalı, enerji ve kontrol kablolarının uzun mesafeler boyunca güvenli bir şekilde taşınmasını ve organize edilmesini sağlayarak, sistemin kesintisiz çalışmasını temin eder ve bakım gereksinimlerini azaltır.
Kabloların ve hortumların güvenli ve düzenli bir şekilde yönetilmesi, arıza riskini azaltır ve makine duruş sürelerini minimuma indirir. Bu sayede üretim hatlarında kesintisiz çalışma ve maksimum operasyonel verimlilik sağlanır.
Ağır seri yapısı ve yüksek kaliteli mühendislik polimerleri sayesinde, yoğun ve sürekli hareketli uygulamalarda dahi üstün aşınma ve yorulma direnci gösterir. Bu durum, ürünün ve içerisindeki kabloların çok daha uzun süre sorunsuz çalışmasını garanti eder.
Modüler yapısı ve metal ayaklarla uyumluluğu sayesinde, mevcut veya yeni otomasyon sistemlerine hızlı ve pratik bir şekilde entegre edilebilir. Kurulum ve montaj süreçlerinde zaman ve işçilik maliyetlerinden önemli ölçüde tasarruf sağlar.
Ürünümüz Hareketli Kablo Kanalı 60X160 AĞIR SERİ (İÇ ÖLÇÜ) olarak adlandırıldığı gibi, iç ölçüleri net olarak 60 mm yükseklik ve 160 mm genişlik sunar. Bu alan, kablolarınızın ve hortumlarınızın güvenli bir şekilde yerleştirilmesi için kullanılabilir. Kabloların birbirine sürtünmemesi ve rahat hareket etmesi için toplam kesit alanının %70'ini geçmemeniz önerilir.
Ağır seri olarak tasarlanan bu kablo kanalı, yüksek mukavemetli malzemeden üretilmiştir ve endüstriyel ortamlardaki ağır yüklere dayanacak şekilde optimize edilmiştir. Taşıyabileceği maksimum ağırlık, uygulamanın hareket hızı, ivmesi ve desteklenen mesafeye göre değişmekle birlikte, standart endüstriyel kablo ve hortum grupları için oldukça yüksek bir kapasiteye sahiptir. Spesifik bir proje için detaylı bilgiye ihtiyacınız olursa, lütfen uygulama detaylarınızı teknik ekibimizle paylaşın.
Hareketli Kablo Kanalı 60X160 AĞIR SERİ, modüler yapısı sayesinde istenen metre kadar alınarak birbirine ek yapılabilir. Ek yerleri, doğru montaj yapıldığında oldukça sağlamdır ve kanalın genel hareket performansını etkilemez. 1 metre üstü alımlarda, ekleme için gerekli olan özel bağlantı parçaları ürünle birlikte gönderilmektedir, böylece ek alım yapmanıza gerek kalmaz.
Ürünümüz "Metal ayak ile uyumludur." Bu, piyasada yaygın olarak bulunan ve kanalımızın dış ölçülerine (Dış Yükseklik: 80 mm, Dış Genişlik: 190 mm) uygun standart metal sabitleme ayaklarını kullanabileceğiniz anlamına gelir. İhtiyaç duyduğunuzda, Mermak CNC'den uyumlu metal ayaklar hakkında bilgi alabilirsiniz.
Kanalımızın dış yüksekliği 80 mm, dış genişliği ise 190 mm'dir. Montaj yapacağınız alanda bu ölçüleri göz önünde bulundurarak bir boşluk bırakmanız gerekmektedir. Hareketli bir parça olduğu için, kanalın hareket esnasında çevresindeki diğer makine elemanlarına temas etmemesi için dış ölçülerine ek olarak minimum 10-20 mm kadar bir güvenlik boşluğu bırakmanız, sorunsuz çalışma açısından önemlidir.
Kablo kanalı içindeki kabloların ve hortumların ömrü için doğru bükülme yarıçapı kritik öneme sahiptir. Hareketli kablo kanallarında, kabloların kendi minimum bükülme yarıçapı değerine uygun bir kanal seçimi yapılmalıdır. Genellikle kanalın kendi minimum bükülme yarıçapı, içindeki kabloların en az 7-10 katı kadar olmalıdır. Kanalın iç yüksekliği 60 mm olduğu için, kabloların bu yüksekliğe sığacak ve kendi bükülme yarıçaplarını koruyacak şekilde yerleştirilmesi önemlidir.
Hareketli Kablo Kanalı 60X160 AĞIR SERİ, endüstriyel koşullara dayanıklı özel polimer malzemelerden üretilmiştir. Bu sayede yağ, talaş ve standart endüstriyel kimyasalların sıçramalarına karşı yüksek direnç gösterir. Ancak, çok agresif veya aşındırıcı kimyasalların yoğun olarak bulunduğu ortamlarda kullanmadan önce malzeme uyumluluğu konusunda teknik ekibimizden bilgi almanız önerilir.
Kanalın tasarımı, kabloları kolayca ekleyip çıkarmanızı sağlayacak şekilde pratik bir kapak sistemine sahiptir. Genellikle kapaklar, özel bir alete ihtiyaç duymadan elle açılıp kapanabilir. Bu özellik, bakım veya kablo değişikliği gerektiğinde zaman ve iş gücü tasarrufu sağlar, komple demonte etmenize gerek kalmaz.
Ürünümüz, genellikle -25°C ile +80°C arasındaki endüstriyel çalışma sıcaklığı aralığında sorunsuz performans gösterecek şekilde tasarlanmıştır. Aşırı sıcak veya soğuk ortamlarda uzun süreli kullanımlar için özel malzeme seçenekleri veya ek koruma çözümleri gerekebilir. Bu tür özel uygulamalar için teknik ekibimizle iletişime geçmenizi öneririz.
İç genişliği 160 mm olan bu kanalda birden fazla kabloyu düzenli taşımak için iç ayırıcılar (seperatörler) kullanabilirsiniz. Bu ayırıcılar, kabloları veya hortumları ayrı bölümlere ayırarak karışmalarını, birbirine sürtünmelerini ve erken aşınmalarını engeller. Ayrıca, kabloları yerleştirirken en ağır ve en kalın kabloları ortaya, daha hafifleri kenarlara doğru yerleştirmek de dengeyi artırır.
Mermak CNC olarak sattığımız ürünlerin uzun ömürlü kullanımını destekliyoruz. Bu Hareketli Kablo Kanalı için, hasar gören belirli parçaların (örneğin kapaklar veya bağlantı elemanları) yedek parça olarak temini genellikle mümkündür. Kırılan parçanın fotoğrafını veya açıklamasını teknik servisimize ileterek yedek parça ihtiyacınızı sorgulayabilirsiniz.
Hareketli Kablo Kanalı 60X160 AĞIR SERİ ürünümüz, Mermak CNC güvencesiyle standart üretim hatalarına karşı garanti kapsamındadır. Garanti süresi ve detaylı koşullar, satın alma faturanızda belirtilmiştir. Garanti kapsamı genellikle normal kullanım koşulları altında oluşan üretim kaynaklı kusurları kapsar, hatalı montaj veya yanlış kullanımdan kaynaklanan hasarlar garanti dışı kalabilir. Detaylı bilgi için satış ekibimizle iletişime geçebilirsiniz.
Montaj, uygulama veya herhangi bir teknik konuda destek almak için Mermak CNC teknik servisine telefon veya e-posta yoluyla ulaşabilirsiniz. Uzman ekibimiz, ürünümüzle ilgili tüm sorularınıza çözüm odaklı yanıtlar sunmaktan memnuniyet duyacaktır. Web sitemizdeki iletişim bölümünden güncel iletişim bilgilerimize ulaşabilirsiniz.
Kanalın uzun ömürlü ve sorunsuz çalışması için periyodik kontroller önemlidir. Özellikle ağır sanayi ortamlarında, kanalın içindeki kabloların ve hortumların düzenini, dış yüzeyinde biriken talaş veya kirleri düzenli olarak kontrol etmeli ve temizlemelisiniz. Ek yerlerinin ve montaj ayaklarının gevşeklik açısından kontrol edilmesi, kanalın mekanik bütünlüğünü korumak için tavsiye edilir. Aşırı zorlama veya darbelerden kaçınmak da ömrünü uzatacaktır.
