Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

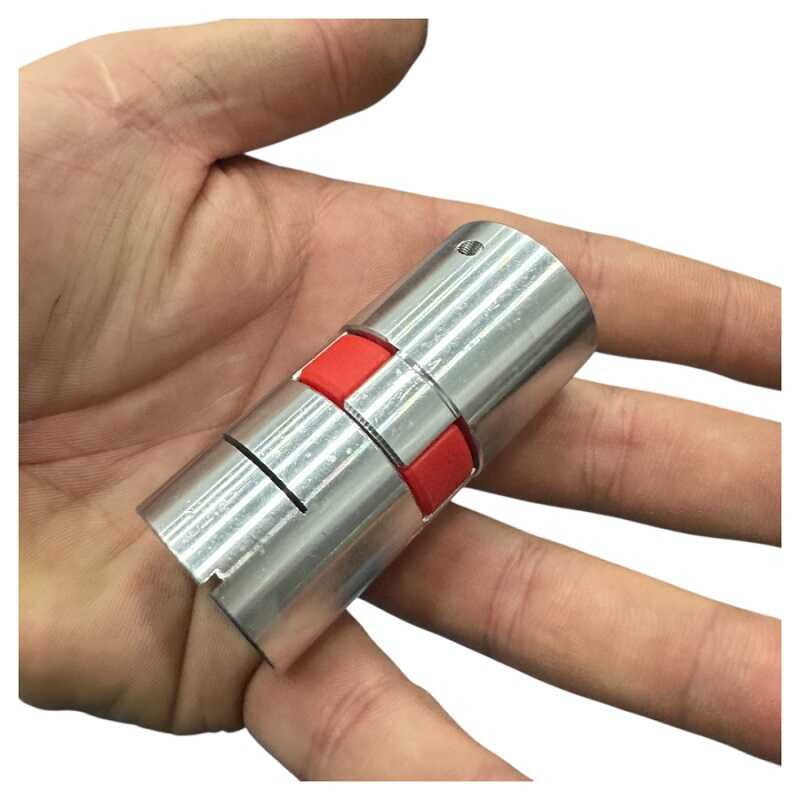

GS14 Kaplin 8X10 D30XL66, endüstriyel otomasyon sistemlerinin hassasiyet ve güvenilirlik gerektiren kritik uygulamaları için özel olarak tasarlanmış, yüksek performanslı bir mil bağlantı elemanıdır. Bu işlenmiş hazır ölçülü kaplin, motor milinden tahrik miline tork iletimini optimize ederken, sistemdeki eksenel, radyal ve açısal kaçıklıkları etkin bir şekilde telafi eder. Özellikle servo ve step motor tahrikli sistemlerde, sıfır boşluk (backlash-free) özelliği sayesinde anlık tork tepkisi ve yüksek konumlandırma doğruluğu sunarak, makine performansının maksimum seviyeye çıkarılmasına olanak tanır. Kompakt D30XL66 boyutları, sınırlı alanlarda bile kolay entegrasyon sağlarken, 8x10 mil çapları standart endüstriyel motor ve aktüatörlerle geniş bir uyumluluk sunar.
Yüksek mukavemetli alüminyum alaşımlı gövde ve özel olarak seçilmiş poliüretan elastomer ara parça kombinasyonu, GS14 kaplinine üstün burulma rijitliği ve titreşim sönümleme kapasitesi kazandırır. Bu yapısal avantajlar, dinamik yükler altında bile kararlı ve pürüzsüz bir güç aktarımı sağlayarak, bağlı bileşenlerin ömrünü uzatır ve sistem gürültüsünü minimize eder. İşlenmiş hazır ölçü özelliği, montaj süresini önemli ölçüde kısaltır ve sahada ek işleme ihtiyacını ortadan kaldırarak devreye alma maliyetlerini düşürür. Mermak CNC güvencesiyle sunulan bu "Premium" seri kaplin, endüstriyel otomasyon projelerinizde istikrarlı ve güvenilir bir çözüm arayan mühendisler için vazgeçilmez bir tercihtir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha Detaylı Bilgi: Ürünün detaylı teknik çizimleri, performans eğrileri ve uygulama notları için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu değerler, kaplinin zorlu endüstriyel koşullarda bile istikrarlı ve güvenilir bir şekilde çalışmasını garanti eder.
GS14 Kaplin, CNC işleme merkezleri, tornalar, frezeler ve diğer takım tezgahlarında servo motorlardan vidalı millere veya redüktörlere hassas tork iletimi için idealdir. Yüksek burulma rijitliği ve sıfır boşluklu yapısı sayesinde, takım değiştirme üniteleri, indeksleme tabloları ve eksenel hareket sistemlerinde milimetrenin binde biri hassasiyetinde pozisyonlama gerektiren uygulamalarda güvenilir performans sunar. Özellikle dinamik ivmelenme ve yavaşlama döngülerinde, kaplinin titreşim sönümleme özelliği, işleme kalitesini artırırken makine ömrünü uzatır.
Endüstriyel robot kollarının eklem noktalarında, lineer aktüatörlerde ve gripper sistemlerinde torku hassas bir şekilde iletmek, robotun tekrarlanabilirlik ve doğruluk performansını doğrudan etkiler. GS14 Kaplin, bu tür uygulamalarda oluşabilecek ani hareketlerdeki şok yüklerini absorbe ederek mekanik gerilimi azaltır. Aynı zamanda, hızlı ve hassas hareket kontrolü gerektiren robotik uygulamalarda, sıfır boşluklu yapısı sayesinde komut edilen hareket ile gerçek hareket arasındaki gecikmeyi minimize ederek sistemin genel verimliliğini ve güvenilirliğini artırır.
Sıfır boşluklu tasarımı ve üstün burulma rijitliği sayesinde, motor gücünü minimum kayıpla doğrudan yüke aktarır. Bu durum, enerji tüketimini optimize ederken sistemin genel performansını ve üretim kapasitesini önemli ölçüde artırır. Hassas tork iletimi, kontrol sistemlerinin daha doğru çalışmasını sağlar.
Yüksek kaliteli alüminyum alaşım ve özel olarak seçilmiş poliüretan elastomerin birleşimi, kaplinin aşınmaya, yorulmaya ve çevresel faktörlere karşı üstün direnç göstermesini sağlar. Titreşim ve şok sönümleme özelliği, bağlı motor ve mekanik bileşenlerin ömrünü uzatarak bakım maliyetlerini ve duruş sürelerini azaltır.
Hazır işlenmiş mil çapları (8x10 mm) ve kompakt D30XL66 boyutları, GS14 Kaplin'in mevcut sistemlere hızlı ve sorunsuz bir şekilde entegre edilmesini sağlar. Konik sıkma (clamp type) montaj tipi, mil üzerinde herhangi bir ek işleme gerek kalmadan güvenli ve boşluksuz bir bağlantı sunarak kurulum süresini kısaltır ve devreye alma maliyetlerini düşürür.
Hayır, "8X10" ibaresi, kaplinin bir tarafının 8mm, diğer tarafının ise 10mm mil çapları için işlenmiş ve hazır olduğunu gösterir. Bu ölçülerden farklı mil çaplarına sahip sistemlerde kullanılması, kaplinin milinize tam oturmamasına, aşırı titreşime, tork aktarımında verimsizliğe veya erken aşınmaya neden olur. Doğru ve güvenli bir bağlantı için mil çaplarınıza uygun başka bir GS serisi kaplin seçmeniz gerekir.
GS14 Kaplinin doğru montajı için öncelikle mil yüzeylerinin temiz ve yağsız olduğundan emin olun. Kaplini millere tam olarak oturacak şekilde, her iki milin de kaplinin ortasına kadar girdiğinden emin olarak yerleştirin. Set vidalı modellerde vidaları sırayla ve eşit torkla sıkın (genellikle M3 vidalar için 1.5-2 Nm, M4 vidalar için 3-4 Nm tork önerilir). Sıkma işlemi sonrası millerin kaplin içinde boşluk bırakmadığından ve sıkıca sabitlendiğinden emin olun. Hassas hizalama için bir komparatör saati kullanmanız tavsiye edilir.
GS14 serisi kaplinler, yüksek mukavemetli alüminyum alaşım gövde ve özel olarak tasarlanmış elastomerik (örümcek) ara elemanı sayesinde nominal olarak 8 Nm'ye kadar torku güvenle aktarabilir. Anlık pik torklarda ise 24 Nm'ye kadar dayanım gösterebilir. Yüksek tork uygulamalarınızın sürekli nominal torkun üzerinde olması durumunda, kaplinin ömrü kısalabilir veya ara elemanı (örümcek) zarar görebilir. Bu durumda daha yüksek tork kapasitesine sahip bir kaplin modeli tercih etmeniz önerilir.
GS14 Kaplin, esnek bir kaplin olduğu için belirli seviyede hizasızlığı tolere edebilir. Genellikle açısal hizasızlıkta ±1.5 dereceye, paralel hizasızlıkta ±0.15 mm'ye ve eksenel hareketlilikte ±0.2 mm'ye kadar tolerans gösterir. Ancak, bu değerler maksimum limitlerdir ve sürekli yüksek hizasızlık kaplinin ömrünü kısaltır, titreşimi artırır ve rulmanlara ek yük bindirir. Mümkün olan en iyi hizalamayı sağlamak sisteminizin verimliliği ve ömrü için kritik öneme sahiptir.
GS14 Kaplinin gövdesi genellikle yüksek mukavemetli, eloksal kaplamalı alüminyum alaşımdan üretilir. Bu sayede hafiflik ve korozyon direnci sağlanır. Ara eleman (örümcek) ise termoplastik poliüretan gibi aşınmaya dayanıklı ve titreşim sönümleyici bir malzemeden imal edilir. Bu kombinasyon, çoğu endüstriyel ortamda iyi bir performans sunar. Ancak kimyasal buharların, aşındırıcı tozların veya aşırı nemin yoğun olduğu özel ortamlarda düzenli kontrol ve gerekirse özel koruyucu önlemler gerekebilir.
GS14 serisi esnek kaplinler, özel olarak tasarlanmış elastomerik ara elemanları sayesinde tahrik sistemindeki ani şok yüklerini ve titreşimleri sönümlemede oldukça etkilidir. Bu sönümleme özelliği, bağlı olduğu motor ve yük milindeki rulmanların ömrünü uzatır, sistemin genel stabilitesini artırır ve özellikle hassas konumlandırma gerektiren uygulamalarda rezonans riskini azaltmaya yardımcı olur. Doğru sertlikteki ara eleman seçimi, sönümleme performansını doğrudan etkiler.
Standart GS14 Kaplinler ve ara elemanları (örümcek), genellikle -20°C ile +80°C arasındaki çalışma sıcaklıklarında optimum performans gösterecek şekilde tasarlanmıştır. Bu aralığın dışındaki aşırı sıcak veya soğuk koşullar, özellikle ara elemanın esnekliğini ve dolayısıyla tork aktarım kapasitesini ve ömrünü olumsuz etkileyebilir. Daha ekstrem sıcaklıklar için özel malzeme veya kaplin tipleri gerekebilir.
GS14 Kaplinler, hassas işleme teknikleriyle üretildiği için yüksek devirlerde (10.000 RPM'e kadar) iyi bir balans performansı sunar. Ancak, mil hizasızlığı, montaj hataları veya kaplinin aşırı yıpranması durumunda yüksek devirlerde titreşimler meydana gelebilir. Yüksek hızlı uygulamalarda, millerin mükemmel şekilde hizalanması ve kaplinin doğru montajı kritik öneme sahiptir. Aşırı yüksek devirler için dinamik balanslı özel kaplinler tercih edilebilir.
GS14 Kaplinler, "bakım gerektirmeyen" tipte esnek kaplinlerdir. Özel bir yağlama veya periyodik bakım işlemine ihtiyaç duymazlar. Ancak, kaplinin ve özellikle ara elemanın (örümcek) aşınma, çatlama veya deformasyon belirtileri için düzenli görsel kontrol yapılması, sisteminizin uzun ömürlü ve verimli çalışması için önemlidir. Aşınmış veya hasar görmüş ara elemanlar, tork aktarımında boşluklara ve titreşime neden olabilir.
GS14 Kaplinin ara elemanı (örümcek), sistemde ani ve aşırı tork yükleri oluştuğunda bir "emniyet sigortası" görevi görebilir. Belirlenen maksimum tork limitini aştığında, ara eleman yırtılarak veya deforme olarak tork aktarımını keser. Bu durum, genellikle motorunuza veya bağlı ekipmanınızdaki daha pahalı parçalara (örneğin redüktör, vidalı mil) zarar gelmesini engeller. Bu durumda sadece ara elemanın değiştirilmesi yeterli olacaktır.
Mermak CNC tarafından satılan GS14 Kaplin 8X10 D30XL66 için üretim hatalarına karşı 1 yıl garanti verilmektedir. Garanti koşulları; ürünün doğru montajı, belirtilen teknik özellikler dahilinde kullanılması ve aşırı yük, yanlış uygulama veya dış etkenlerden kaynaklanan hasarların olmaması durumunda geçerlidir. Detaylı garanti koşulları için lütfen satış sözleşmenizi veya Mermak CNC destek birimini inceleyiniz.
Evet, GS14 Kaplinlerin en önemli avantajlarından biri modüler yapısıdır. Kaplinin ana gövdesi uzun ömürlü olsa da, özellikle sürekli çalışma ve yüksek tork yükleri altında ara eleman (örümcek) zamanla aşınabilir veya hasar görebilir. Bu durumda, Mermak CNC'den kaplininize uygun ölçü ve sertlikte yedek ara eleman temin edebilirsiniz. Bu sayede tüm kaplini değiştirmek yerine sadece ara elemanı yenileyerek maliyetten tasarruf edebilirsiniz.
GS14 Kaplinin kullanım ömrü, çalışma koşullarına (tork yükü, devir, hizalama, sıcaklık) ve çevresel faktörlere bağlı olarak değişir. Optimum koşullarda yıllarca sorunsuz çalışabilir. Değiştirilmesi gerektiğini anlamak için düzenli görsel kontroller yapmalısınız. Kaplinden gelen anormal sesler, artan titreşim, gözle görülür aşınma (özellikle ara eleman üzerinde çatlaklar, ezikler veya deformasyon), tork aktarımında boşluk hissi veya kaplinin ısınması değişim zamanının geldiğini gösteren önemli belirtilerdir.
Kurulum veya kullanım sırasında herhangi bir teknik sorunla karşılaşmanız durumunda Mermak CNC'nin teknik destek ekibi size yardımcı olmaktan memnuniyet duyacaktır. Telefon veya e-posta yoluyla bize ulaşarak uzman mühendislerimizden ve teknisyenlerimizden destek alabilirsiniz. Ürün kodu (GS14 Kaplin 8X10 D30XL66) ve yaşadığınız sorunun detaylarını paylaşmanız, daha hızlı ve etkili bir çözüm sunmamızı sağlayacaktır.
