Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

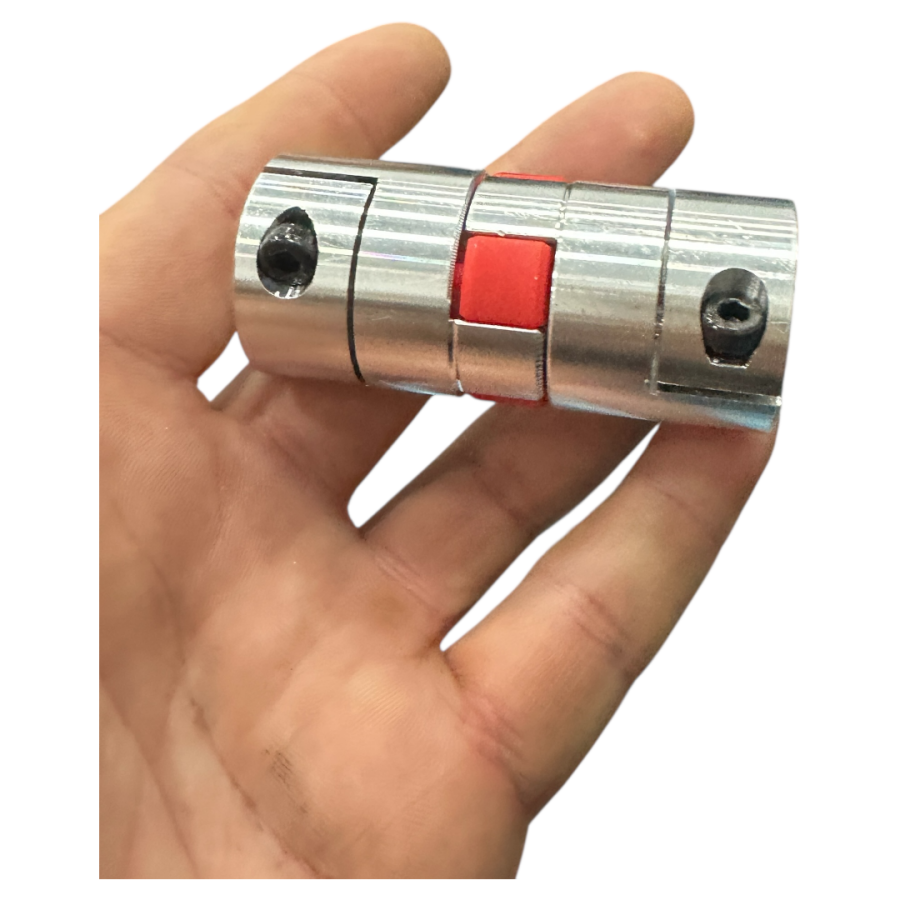

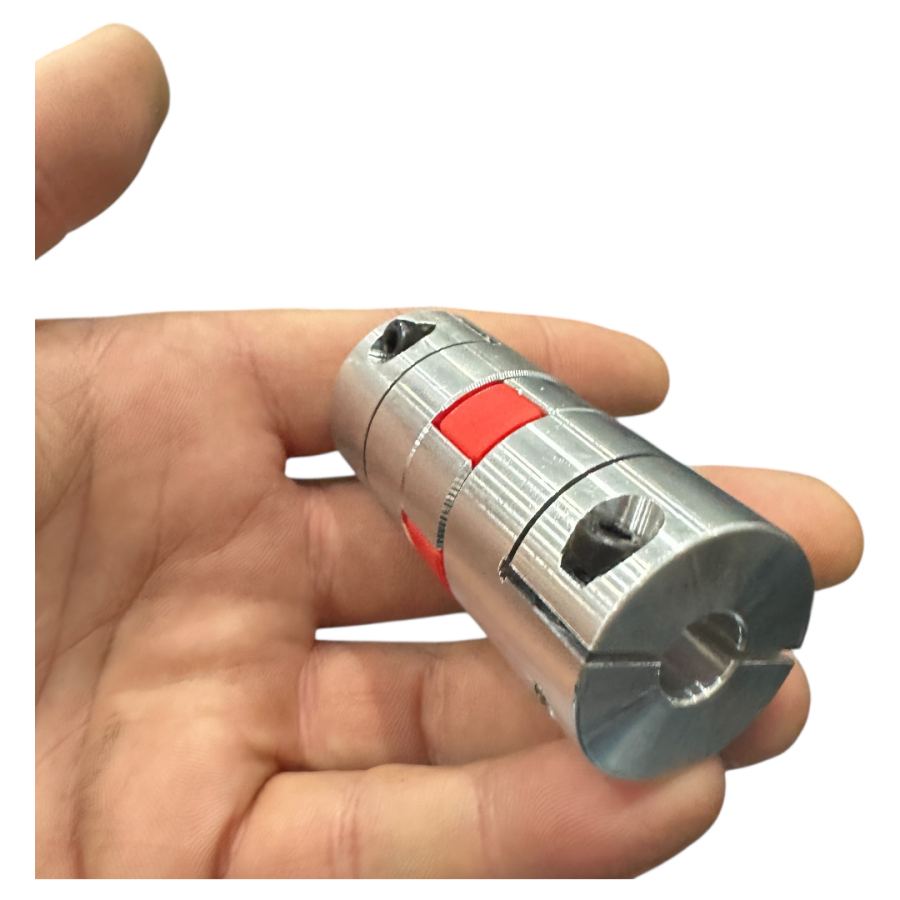

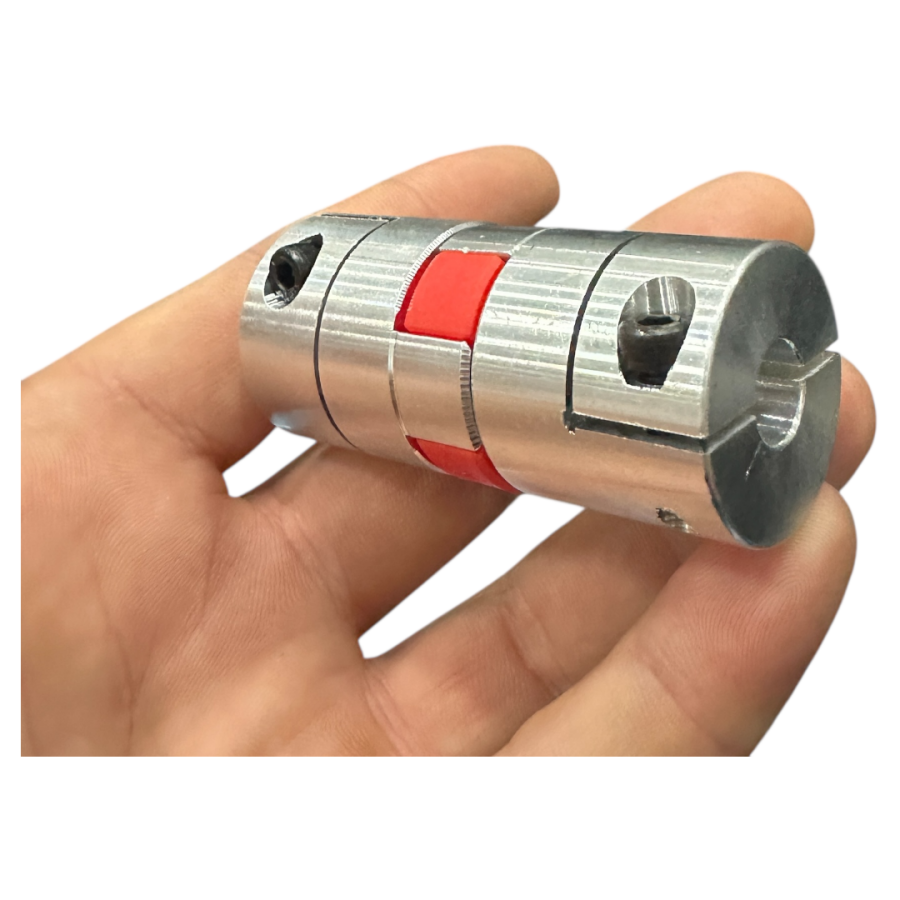

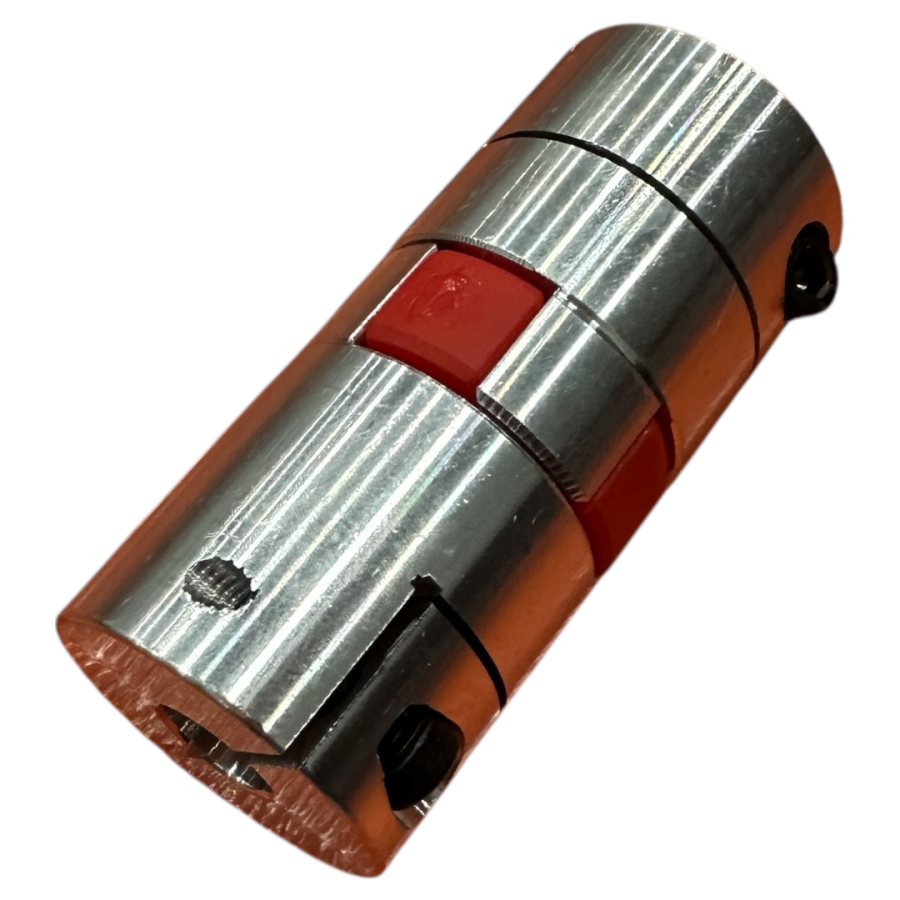

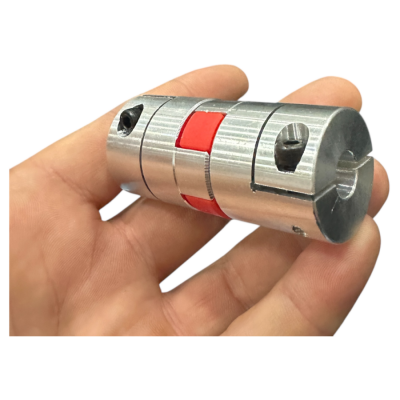

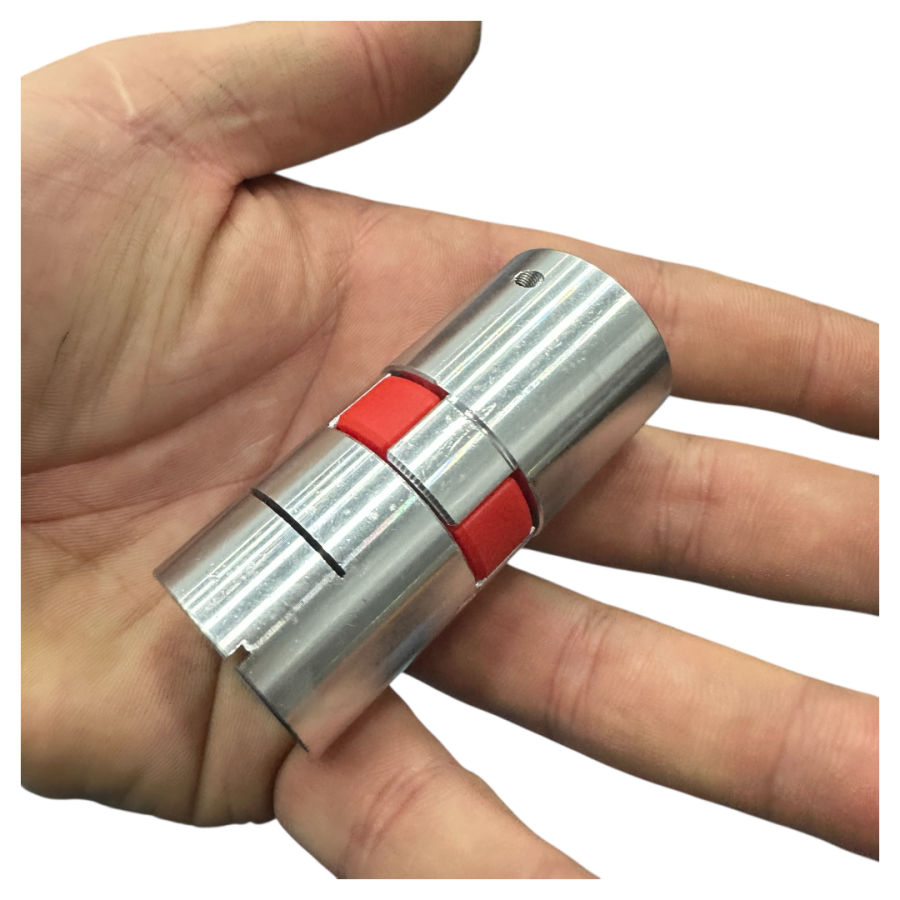

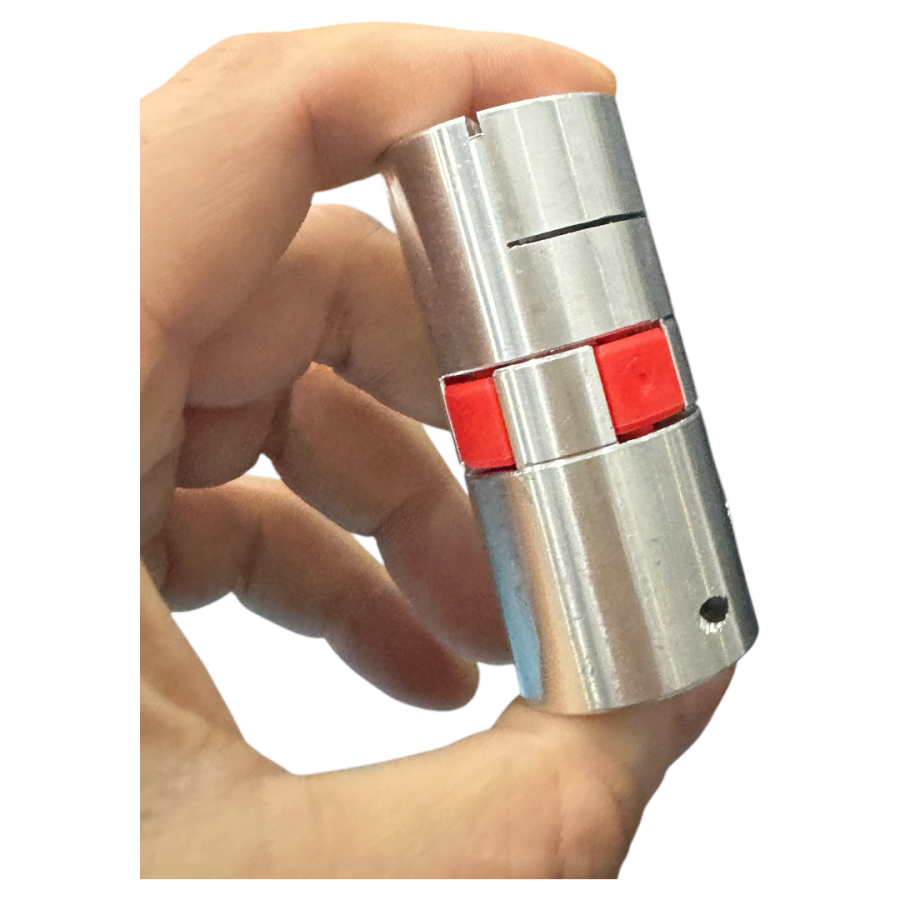

Endüstriyel otomasyon sistemlerinde güç ve hareket aktarımının kritik bileşenlerinden biri olan GS14 Kaplin 12.7X14 D30XL66, yüksek hassasiyet gerektiren uygulamalar için özel olarak tasarlanmıştır. Bu işlenmiş hazır ölçü kaplin, motor milinden (örneğin servo veya step motor) tahrik edilen yüke (örneğin vidalı mil veya redüktör) torku aktarırken, sistemdeki mil hizalama hatalarını (açısal, paralel ve aksiyel) etkin bir şekilde kompanse eder. Yüksek kaliteli alüminyum alaşımından (genellikle 6061 T6) CNC tezgahlarında işlenerek üretilen bu kaplin, mükemmel balans özellikleri ve düşük atalet momenti ile dinamik yükler altında dahi stabil ve güvenilir bir performans sunar. Özellikle hızlı ivmelenme ve yavaşlama gerektiren pozisyonlama sistemlerinde, titreşim sönümleme yeteneği sayesinde sistem ömrünü uzatır ve pozisyonlama hassasiyetini artırır.
GS14 serisi, kompakt tasarımı ve hafif yapısıyla sınırlı alanlarda dahi kolay entegrasyon imkanı sunarken, çift mil bağlama kapasitesi sayesinde farklı çaplardaki millerin güvenli bir şekilde birleştirilmesine olanak tanır. 12.7 mm ve 14 mm gibi standartlaştırılmış mil çapları, özellikle NEMA 23 ve NEMA 34 gibi yaygın motor şaftlarına doğrudan uyumluluk sağlayarak kurulum süresini ve mühendislik maliyetlerini minimize eder. Hassas işlenmiş yüzeyleri ve sıkı toleransları, kaplinin yüksek devirlerde dahi minimum boşluk (backlash) ile çalışmasını garanti eder. Bu premium kalite kaplin, otomasyon mühendislerinin ve sistem entegratörlerinin en zorlu beklentilerini karşılamak üzere tasarlanmış, performansa dayalı bir çözümdür.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
GS14 Kaplin, talaşlı imalat yapan CNC router, freze ve torna tezgahlarında, ayrıca hassas eklemeli üretim sağlayan 3D yazıcılarda hayati bir rol oynar. Bu sistemlerde, servo veya step motorlardan gelen dönme hareketini, vidalı millere (ball screw) aktararak işleme kafasının veya tabla hareketinin milimetrik hassasiyetle kontrolünü sağlar. Kaplinin titreşim sönümleme yeteneği, takım izlerinin minimize edilmesine ve yüzey kalitesinin artırılmasına yardımcı olurken, mil hizalama hatalarını kompanse ederek mekanik stresleri azaltır ve ekipman ömrünü uzatır.
Endüstriyel robot kollarının her bir eklem noktasında, konveyör bant sistemlerinde ve otomatik montaj hatlarında GS14 Kaplin, motor ile aktüatörler arasındaki güç aktarımını güvenilir bir şekilde gerçekleştirir. Yüksek dinamik yükler altında dahi stabil performans sunma kabiliyeti, hızlı dur-kalk operasyonlarında ve tekrarlayan hareketlerde sistemin bütünlüğünü korur. Kaplinin hassas yapısı, robotların pozisyonlama doğruluğunu artırırken, enerji verimliliğine katkıda bulunarak üretim süreçlerinin genel maliyet etkinliğini yükseltir.
GS14 Kaplin, motorun ürettiği torku minimum enerji kaybıyla yüke aktararak operasyonel verimliliği maksimize eder. Yüksek hassasiyetli işçilik ve düşük boşluk (backlash) özelliği sayesinde, sistemin tepki süresini iyileştirir ve pozisyonlama doğruluğunu artırarak üretim hatalarını minimize eder.
Özenle seçilmiş yüksek mukavemetli alüminyum alaşımı ve gelişmiş CNC işleme teknikleri ile üretilen bu kaplin, aşınmaya, yorulmaya ve korozyona karşı üstün direnç gösterir. Mil hizalama hatalarını etkin bir şekilde absorbe ederek, bağlı olduğu motor ve yük rulmanlarının ömrünü uzatır, bakım maliyetlerini önemli ölçüde düşürür.
Standartlaştırılmış 12.7 mm ve 14 mm işlenmiş hazır ölçüleri sayesinde, NEMA standartlarındaki çoğu motor ve endüstriyel mil ile hızlı ve sorunsuz bir şekilde entegre edilebilir. Montaj süresini kısaltan ve ek işleme ihtiyacını ortadan kaldıran bu özellik, devreye alma süreçlerini basitleştirir ve proje maliyetlerini optimize eder.

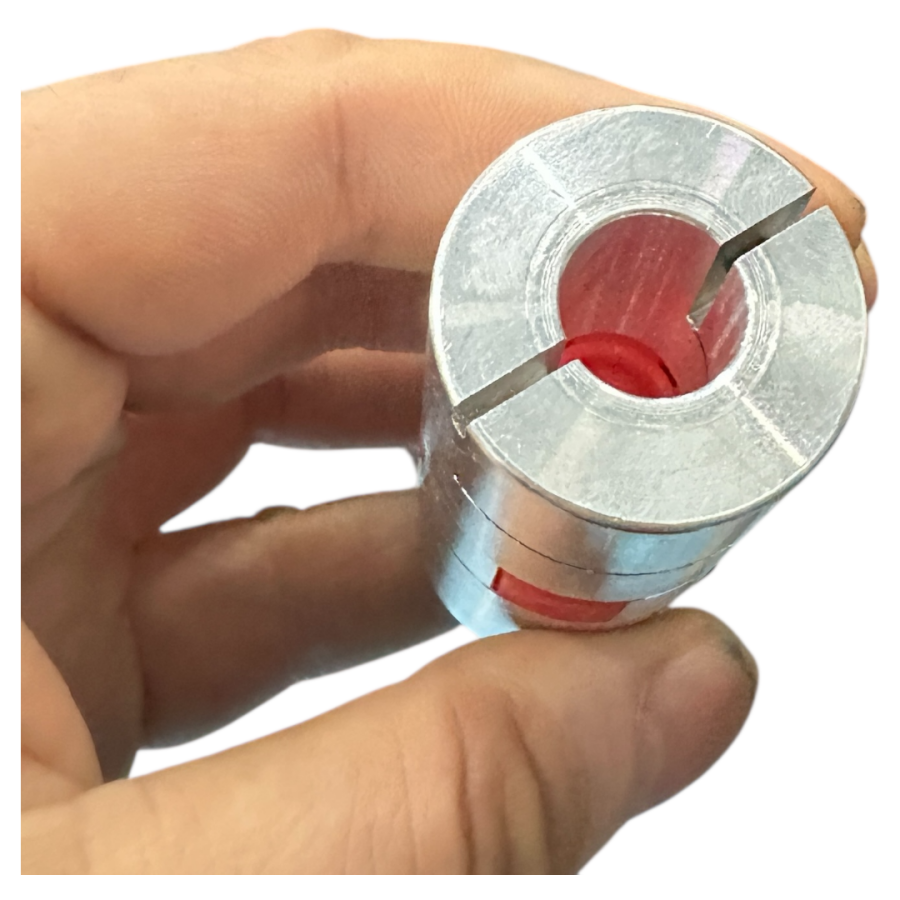

GS14 Kaplin 12.7X14 D30XL66 İşlenmiş Hazır Ölçü, bir tarafı 12.7 mm, diğer tarafı ise 14 mm çapında olan iki mili birbirine bağlamak için özel olarak işlenmiştir. Bu ölçüler, kaplinin mil bağlantı noktalarının iç çaplarını ifade eder.
Kaplini takarken milin kama yuvasına tam oturduğundan ve kaplinin her iki mil üzerinde de yeterli kavrama sağladığından emin olunmalıdır. Genellikle setskur vidalar veya sıkma kelepçeleri kullanılır. Vidalı tip bağlantılarda, üreticinin belirttiği (örneğin, 2.5-3 Nm) sıkma torku değerlerine uyulması, milin kaymasını önlerken kapline zarar vermemek için kritik öneme sahiptir.
GS14 kaplinin maksimum tork taşıma kapasitesi, kaplinin malzemesine ve elastomerik elemanın (örümcek) sertliğine bağlı olarak değişir. Bu bilgi genellikle ürünün teknik veri sayfasında (örneğin, nominal tork 15 Nm, maksimum tork 30 Nm) belirtilir. Belirtilen değeri aşmak, kaplinin içindeki elastomerin aşırı deformasyonuna, yıpranmasına veya kaplin gövdesinin hasar görmesine neden olabilir, bu da sistemde boşluk ve arızaya yol açar.
GS14 Kaplin D30XL66 genel olarak yüksek devirli uygulamalar için uygundur. Güvenli çalışma devri, kaplinin dinamik balansına ve elastomerin özelliklerine bağlıdır. Ürünün teknik dokümanında (örneğin, maksimum 10.000 RPM) belirtilen devir sınırlarına uyulmalıdır. Belirtilen sınırların üzerinde çalışmak, titreşim artışına, erken aşınmaya ve hatta kaplinin parçalanmasına neden olabilir.

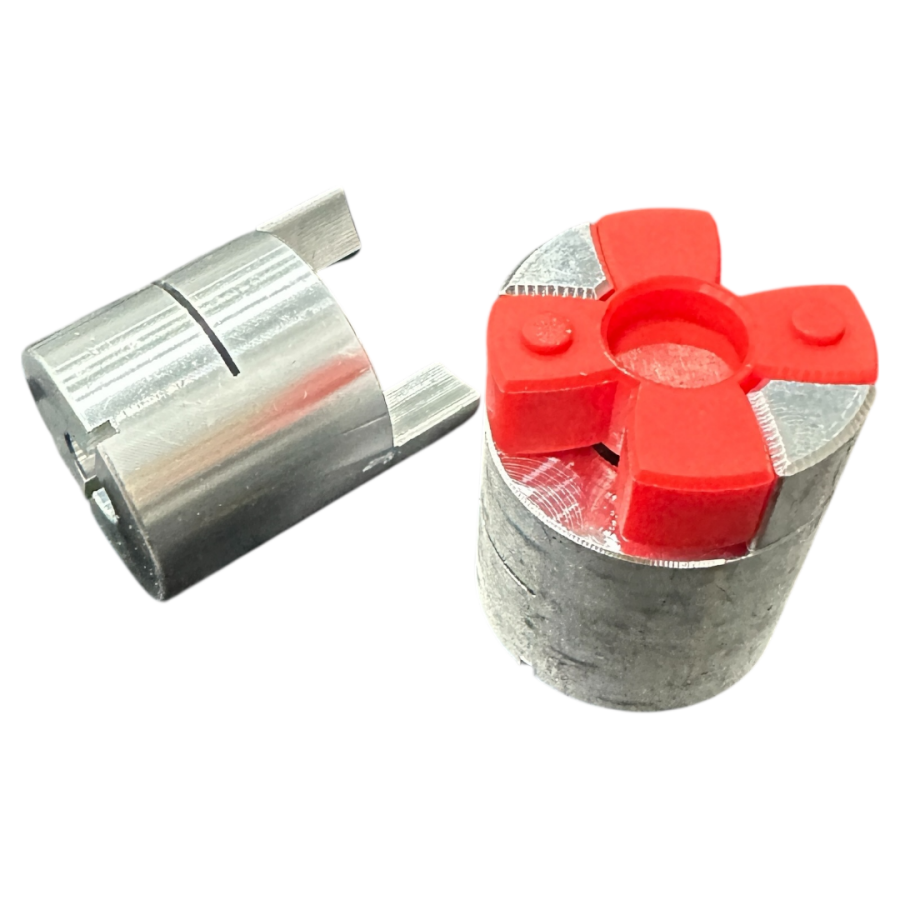

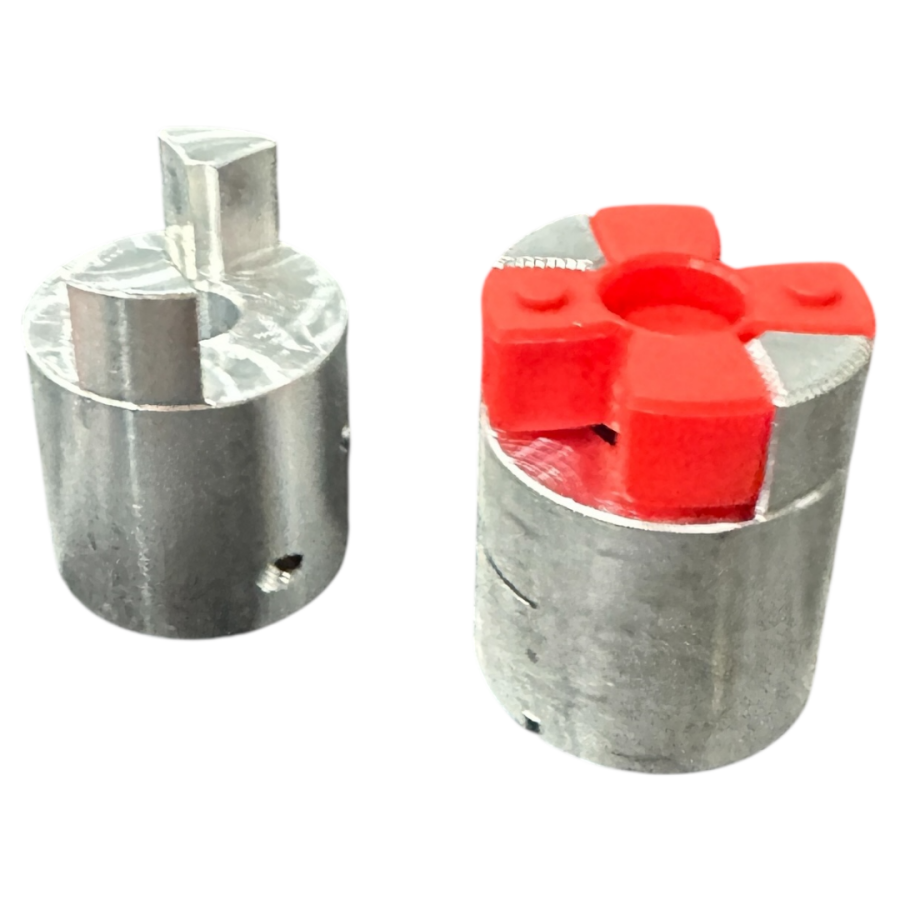

Elastomer (genellikle "örümcek" olarak adlandırılır), kaplinin iki yarısı arasına yerleşen esnek bir parçadır. Görevi, eksenel, radyal ve açısal kaçıklıkları telafi etmek, titreşimleri sönümlemek ve şok yüklerini emerek motor ile tahrik edilen ekipmanı korumaktır. Sertlik seçimi (örneğin, 92 Shore A mavi, 98 Shore A kırmızı), uygulamanın gerektirdiği tork iletimi, titreşim sönümleme miktarı ve kaçıklık toleransına göre yapılır. Daha sert elastomerler daha yüksek tork iletimi sunarken, daha yumuşak olanlar daha iyi titreşim sönümleme sağlar.
GS14 tipi çeneli kaplinler, orta düzeyde mil kaçıklıklarını telafi edebilir. Tipik olarak, radyal kaçıklıklar için 0.15-0.25 mm, açısal kaçıklıklar için 1-2 derece ve eksenel kaçıklıklar için 0.5-1.0 mm aralığında toleranslara sahiptir. Ancak bu değerler, kullanılan elastomerin sertliğine ve kaplinin boyutuna göre değişiklik gösterebilir. En iyi performans ve ömür için mil hizalamasının mümkün olduğunca hassas yapılması önerilir.
Kaplinin uzun ömürlü olması ve sessiz çalışması için mil hizalaması çok önemlidir. Millerin eksenel, radyal ve açısal kaçıklıkları mümkün olduğunca minimumda tutulmalıdır. Kaplinin mil üzerine tam oturduğundan, boşluk kalmadığından ve sıkma vidalarının belirtilen torkta sıkıldığından emin olun. Ayrıca, montaj öncesi mil yüzeylerinin temiz ve yağdan arındırılmış olması da önemlidir. Aşırı zorlama veya yanlış hizalama, erken aşınmaya ve gürültüye yol açar.
GS14 Kaplin gövdesi genellikle yüksek mukavemetli alüminyum alaşımdan (örneğin, 7075 T6) veya çelikten imal edilir. Alüminyum alaşımlı modeller hafiflik ve paslanmaya karşı iyi bir direnç sunarken, çelik modeller daha yüksek tork kapasitesi sağlayabilir. Endüstriyel ortamlarda (tozlu, nemli vb.) kullanıma uygun olsa da, kimyasal olarak agresif veya aşırı nemli ortamlarda korozyon direnci için özel kaplamalı versiyonlar veya paslanmaz çelik seçenekleri değerlendirilmelidir.
Kaplinin aşırı ısınması, genellikle bir arıza belirtisidir. En yaygın nedenler; yanlış mil hizalaması (aşırı radyal veya açısal kaçıklık), aşırı tork yükü, kaplinin nominal devrinden daha yüksek devirde çalıştırılması veya elastomerin aşınmış/hasar görmüş olmasıdır. Isınma, elastomerin ömrünü kısaltır ve kaplinin bağlantı elemanlarının gevşemesine yol açabilir. Sorunu tespit edip gidermek için sistemi durdurup kontrol etmek önemlidir.
Evet, GS14 Kaplin gibi çeneli kaplinler, elastomerik örümcek sayesinde mükemmel titreşim sönümleme özelliğine sahiptir. Elastomer, motor ve yükten kaynaklanan titreşimleri emerek mekanik sistemin geneline yayılmasını engeller. Sönümleme etkinliği, kullanılan elastomerin malzemesine ve sertliğine (örneğin, Shore A değeri) bağlıdır. Daha yumuşak elastomerler daha iyi sönümleme sağlarken, daha sertler tork iletiminde daha kararlıdır.
Evet, GS14 Kaplin 12.7X14 D30XL66, hassas hareket kontrolü gerektiren servo ve step motor uygulamaları için oldukça uygundur. Bu kaplinler, yüksek burulma sertliği (düşük boşluk) ve iyi dinamik denge özellikleri sayesinde konumlandırma hassasiyetini korur. Özellikle CNC makineleri, otomasyon sistemleri ve robotik uygulamalarında tercih edilir. Doğru elastomer seçimi, sistem performansını optimize etmek için önemlidir.
Mermak CNC olarak, ürünlerimizin kalitesine güveniyoruz. GS14 Kaplin 12.7X14 D30XL66 İşlenmiş Hazır Ölçü için genellikle (belirtilen standart garanti süresi, örneğin 2 yıl) garanti süresi sunmaktayız. Garanti koşulları ve detayları için lütfen satış sonrası hizmetler departmanımızla iletişime geçin veya ürünle birlikte gelen garanti belgesini inceleyin.
Evet, GS14 Kaplinlerin en avantajlı özelliklerinden biri, aşınmaya maruz kalan elastomerik örümcek parçasının kolayca değiştirilebilir olmasıdır. Mermak CNC stoklarında farklı sertliklerde (örneğin, mavi, kırmızı) ve malzemelerden (örneğin, poliüretan) yedek örümcekler bulunmaktadır. Bu sayede kaplinin tamamını değiştirmek yerine sadece aşınan parçayı yenileyerek maliyetten tasarruf edebilirsiniz.
Mermak CNC olarak satış sonrası teknik destek ve danışmanlık hizmeti sunmaktayız. GS14 Kaplininizle ilgili herhangi bir sorun yaşamanız durumunda, teknik ekibimiz size telefon veya e-posta yoluyla yardımcı olabilir. Çoğu durumda, kaplinler için yerinde tamir hizmeti yerine, yedek parça temini veya yeni ürün değişimi gibi çözümler sunulmaktadır. Detaylı bilgi için lütfen teknik servisimizle iletişime geçin.
GS14 Kaplin 12.7X14 olarak spesifik mil çapları için işlenmiş olduğundan, bu kaplinle farklı çaplarda mil bağlamak için adaptör kullanılması önerilmez. Adaptör kullanımı, sisteme ek bir boşluk veya zayıf nokta ekleyerek hassasiyeti ve güvenilirliği azaltabilir. Eğer mil çaplarınız 12.7 mm ve 14 mm dışında ise, sisteminizin performansını ve ömrünü korumak adına doğru mil çaplarına sahip (örneğin, 8x10 mm veya 10x12 mm gibi) başka bir GS14 serisi kaplin seçmeniz daha uygun olacaktır.
