Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

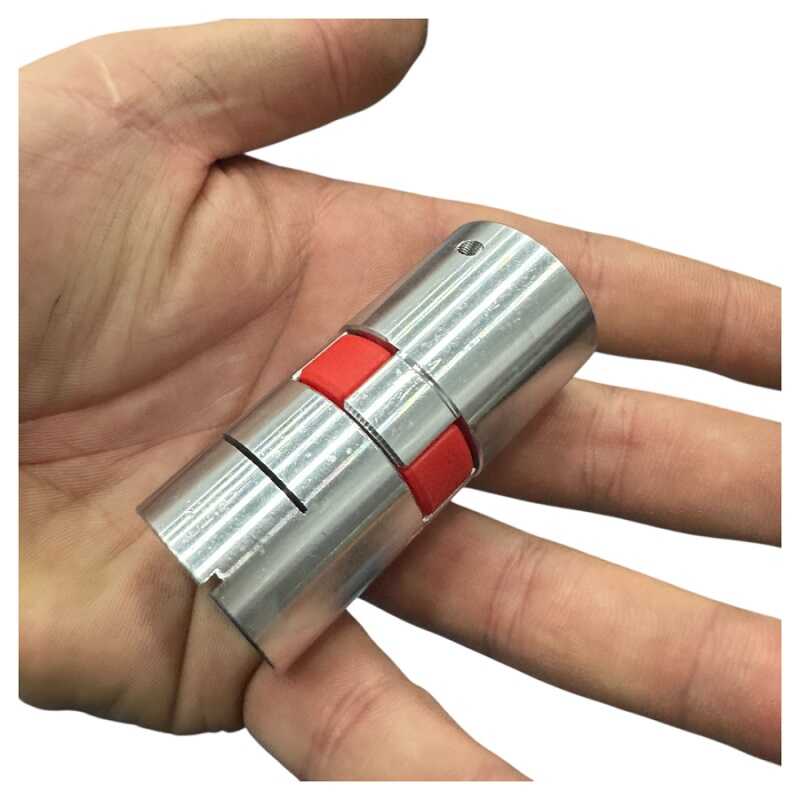

Endüstriyel otomasyon sistemlerinde hareket iletimi, hassasiyet ve güvenilirlik temel unsurlardır. GS14 Kaplin 12.7X12.7 D30XL66 İşlenmiş Hazır Ölçü, bu kritik gereksinimleri karşılamak üzere özel olarak tasarlanmış, yüksek performanslı bir mil bağlantı elemanıdır. Motor veya redüktörden gelen dönme hareketini, vidalı miller, lineer aktüatörler veya diğer tahrik elemanlarına minimum enerji kaybıyla ve maksimum hassasiyetle aktararak sistemlerin verimliliğini ve doğruluğunu maksimize eder. Özellikle servo ve step motor uygulamalarında, boşluksuz (zero backlash) tork iletimi ve hassas hizalama toleransı sayesinde konumlandırma doğruluğunu garanti altına alır, sistemdeki titreşimleri sönümleyerek mekanik gerilimleri azaltır ve ekipman ömrünü uzatır.
Bu kaplinin "İşlenmiş Hazır Ölçü" özelliği, üretim sürecinde elde edilen yüksek toleranslı mil yuvaları sayesinde montaj kolaylığı ve üstün uyumluluk sunar. 12.7mm (yaklaşık yarım inç) mil çapı, NEMA (National Electrical Manufacturers Association) standartlarındaki birçok endüstriyel motor ve aktüatör ile doğrudan ve güvenilir entegrasyon imkanı sağlar. D30mm dış çapı ve L66mm toplam uzunluğu ile kompakt boyutlarda yüksek tork kapasitesi sunarken, sistem içinde kısıtlı alanlarda dahi optimum performans gösterir. Yüksek torsiyonel rijitliğe sahip yapısı, ani yön değişimlerinde dahi sistemin tepki süresini korur ve pozisyonlama hatalarını engeller. Mermak CNC mühendislik standartlarına uygun olarak tasarlanan GS14 serisi kaplinler, en zorlu endüstriyel koşullarda dahi kararlı ve kesintisiz çalışma için ideal bir çözümdür.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
GS14 Kaplin, CNC router, freze, torna ve lazer kesim tezgâhlarında, servo motor ile vidalı mil veya kremayer-pinyon sistemleri arasındaki tork aktarımında kritik bir rol oynar. Yüksek devirde dahi boşluksuz tork iletimi sayesinde işleme hassasiyetini artırır, yüzey kalitesini optimize eder ve takım ömrünü uzatır. Özellikle çok eksenli hareket kontrol sistemlerinde konumlandırma doğruluğu ve tekrarlanabilirlik için vazgeçilmez bir bileşendir.
Endüstriyel robot kollarının eklem yerlerinde, otomatik montaj hatlarındaki lineer aktüatörlerde ve malzeme taşıma sistemlerinde GS14 Kaplin, motor hareketini iş yüküne sorunsuz ve güvenilir bir şekilde aktarır. Yüksek tekrarlanabilirlik ve düşük atalet gerektiren uygulamalarda, sistemin genel performansını ve üretim verimliliğini artırarak duruş sürelerini minimize eder. Robotik uygulamalarda hassas hareket kontrolü için idealdir.
Hassas optik kodlayıcıların, pozisyonlama sensörlerinin, kalibrasyon cihazlarının ve test tezgâhlarının mil bağlantılarında GS14 Kaplin kullanımı, ölçüm hassasiyetini doğrudan etkiler. Boşluksuz yapısı, en küçük mil hareketinin dahi doğru bir şekilde algılanmasını ve iletilmesini sağlayarak test ve kontrol süreçlerinin güvenilirliğini artırır. Bu sayede, veri toplama doğruluğu maksimize edilir.
GS14 Kaplin, minimize edilmiş atalet ve yüksek torsiyonel rijitliği sayesinde motor gücünü tahrik sistemine en verimli şekilde aktarır. Bu, enerji kayıplarını azaltır, sistemin tepki süresini iyileştirir ve dolayısıyla genel operasyonel verimliliği artırarak işletme maliyet
Kaplinin ömrü ve sistem performansı için hassas hizalama çok kritiktir. Genellikle bu tip esnek kaplinler, 0.1-0.3 mm paralel kaçıklık ve 1-2 derece açısal kaçıklığa kadar tolerans sağlayabilir. Ancak, optimum verim ve en uzun ömür için mil eksenlerinin mümkün olduğunca hassas (0.05mm ve 0.5 derecenin altında) hizalanması önerilir. Lazerli hizalama veya hassas komparatör saatleri kullanmak en iyi sonucu verecektir.
GS14 Kaplinin 12.7x12.7mm delik çapları için kullanılan sıkma vidaları (genellikle M4 veya M5 Allen vidalar) için aşırı sıkma, şaftta veya kaplin yapısında deformasyona yol açabilir. Genellikle, vidaları şaftı sıkıca kavrayacak şekilde, ancak zorlamadan sıkmanız yeterlidir. Üreticinin belirlediği tork değerleri (genellikle 2-4 Nm aralığında) varsa buna uymanız en sağlıklısıdır. Aşırı sıkma yerine doğru hizalama daha önemlidir.
GS14 Kaplin D30XL66 modeli genellikle yüksek mukavemetli alüminyum alaşımlarından (örneğin 7075 T6) veya benzeri hafif ve dayanıklı malzemelerden üretilir. Bu boyutlardaki bir kaplin için tipik maksimum tork iletim kapasitesi 5-10 Nm aralığında olup, maksimum devir kapasitesi ise uygulama ve denge sınıfına bağlı olarak 5000-8000 RPM'e kadar çıkabilir. Hassas CNC ve otomasyon uygulamaları için idealdir.
Evet, GS14 Kaplin D30XL66, esnek yapısı sayesinde yüksek hızlı ve hassas CNC uygulamaları için tasarlanmıştır. Küçük ve orta ölçekli darbeleri ve titreşimleri sönümleme özelliğine sahiptir. Ancak, sürekli ve yüksek darbe yüklerinin olduğu çok ağır sanayi uygulamaları için daha farklı, ağır hizmet tipi kaplinler tercih edilebilir. Ani tork değişimlerinde ve yüksek ivmelenmelerde mükemmel performans gösterir.
Doğru monte edilmiş ve teknik limitleri dahilinde çalışan bir GS14 Kaplinin aşırı ısınması beklenmez. Kaplinin ısınması genellikle yanlış hizalama, aşırı yüklenme veya mekanik sürtünme gibi sorunların bir işaretidir. Aşırı ısınma, kaplinin malzeme yorgunluğunu hızlandırarak ömrünü kısaltabilir ve sistemin genel verimliliğini düşürebilir. Düzenli kontrol ve doğru kurulumla bu sorunların önüne geçilebilir.
GS14 Kaplin, esnek yapısı sayesinde motor ve yük arasındaki küçük titreşimleri etkili bir şekilde sönümler, bu da sistemin daha kararlı ve sessiz çalışmasını sağlar. Özellikle adım motorları ve servo motorların yüksek frekanslı titreşimlerini absorbe ederek mekanik rezonansı azaltır ve işleme kalitesini artırır. Gürültü seviyesini de minimize etmeye yardımcı olur.
GS14 Kaplin doğru monte edildiğinde ve belirtilen teknik limitler dahilinde kullanıldığında oldukça uzun bir kullanım ömrüne sahiptir. Genellikle bakım gerektirmeyen (maintenance-free) ürünler grubundadır. Ancak, periyodik olarak görsel kontrol yaparak (çatlak, deformasyon, gevşek vida gibi) olası sorunları erkenden tespit etmek ve gerektiğinde sıkma vidalarını kontrol etmek ömrünü uzatacaktır.
Standart GS14 Kaplin D30XL66, genel endüstriyel ortamlarda kullanıma uygundur. Hafif toz ve nem buharına karşı dirençlidir. Ancak, aşırı korozif kimyasal buharların veya yoğun tozun olduğu ortamlarda, kaplinin ömrünü uzatmak için koruyucu bir muhafaza kullanılması veya özel kaplamalı/malzemeli kaplin modellerinin tercih edilmesi gerekebilir. Uzun süreli maruz kalma performansını etkileyebilir.
Bu boyuttaki (D30xL66) bir GS14 Kaplinin tork iletim kapasitesi genellikle 5-10 Nm civarındadır, ancak spesifik test verileri için ürün kataloğuna bakılmalıdır. Yüksek hassasiyetli yapısı ve titreşim sönümleme yeteneği sayesinde özellikle adım (step) motorları ve servo motorlar ile verimli bir şekilde çalışır. CNC routerlar, 3D yazıcılar ve otomasyon sistemlerindeki konumlandırma uygulamaları için idealdir.
GS14 Kaplin 12.7x12.7 D30XL66 modeli, spesifik olarak 12.7mm çapındaki iki şaftı birbirine bağlamak için işlenmiş hazır ölçüdür. Performans, denge ve güvenlik açısından adaptör veya burç kullanılması önerilmez. Farklı şaft çapları için, motor ve yük miline uygun farklı delik çaplarına sahip (örneğin 8x10mm, 10x12mm vb.) başka bir GS serisi kaplin modeli tercih etmeniz en doğru ve güvenli çözüm olacaktır.
Mermak CNC olarak GS14 Kaplin ürünlerimiz için standart olarak 2 yıl garanti sunmaktayız. Ürünle ilgili herhangi bir kurulum, kullanım veya performans problemi yaşadığınızda, deneyimli teknik servis ekibimizle iletişime geçerek kapsamlı destek alabilirsiniz. Amacımız, projelerinizde kesintisiz ve verimli çalışmanızı sağlamaktır.
GS14 tipi esnek kaplinler, genellikle tek parça metalik yapıya sahip oldukları için (spiral kesimli tip) içlerinde değişebilen bir ara eleman bulunmaz. Eğer kaplinin gövdesinde bir çatlak, kırılma veya ciddi deformasyon oluşursa, performans ve güvenlik açısından tüm kaplinin değiştirilmesi gerekmektedir. Yedek sıkma vidaları temin edilebilir, ancak kaplinin kendisi hasar gördüğünde tamir genellikle mümkün değildir.
GS14 Kaplinleri uzun süreli depolama için en uygun koşullar, kuru, temiz ve direkt güneş ışığı almayan, oda sıcaklığında bir ortamdır. Aşırı nem, yüksek sıcaklık değişimleri veya kimyasal buharlara maruz kalmaktan kaçınılmalıdır. Kaplinleri orijinal ambalajında veya koruyucu bir kutu içinde saklamak, yüzeylerinin çizilmesini veya paslanmasını önleyecektir. Bu şekilde performansını uzun yıllar koruyabilir.
