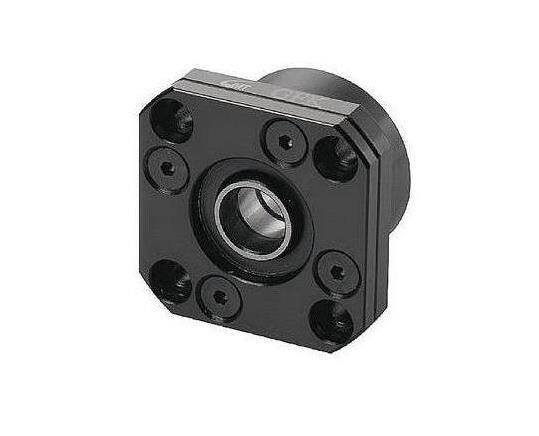

Endüstriyel otomasyon sistemlerinin vazgeçilmez bileşenlerinden olan Fk 20 Vidalı Mil Uç Yatakları, özellikle vidalı mil tahrikli lineer eksenlerde üstün performans ve hassasiyet sunmak üzere tasarlanmıştır. FK serisi, sabit taraf (fixed end) vidalı mil yatak bloğu olarak konumlandırılmış olup, hassas vidalı millerin motor tarafında eksenel ve radyal yükleri güvenle taşıyan kritik bir elemandır. İç yapısında barındırdığı önden ön yüklü açılı temaslı rulman çifti sayesinde, sistemin genel rijitliğini ve konumlama doğruluğunu maksimize eder. Bu özel tasarım, özellikle yüksek dinamik yüklere ve hassas hareket kontrolüne ihtiyaç duyan uygulamalarda fark yaratır.
Bu yatak bloğunun mühendislik harikası yapısı, karşılıklı (back-to-back) yerleştirilmiş yüksek hassasiyet sınıfı açılı temaslı rulmanlar sayesinde hem çekme hem de basma yönündeki eksenel yükleri boşluksuz bir şekilde karşılayabilir. Genellikle 30°-40° temas açısına sahip bu rulmanlar, fabrika çıkışında hassas bir ön yük ayarı ile gelir. Bu sayede montaj sırasında ekstra shim ayarı veya kompleks ayarlamalar gerektirmez, doğrudan yüksek rijitlikte ve düşük boşluklu bir bağlantı sağlar. Fk 20, vidalı milin kritik hızını artırarak, yüksek ivmeli hareketlerde bile stabiliteyi korur ve uzun ömürlü, güvenilir bir operasyonel deneyim vaat eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Fk 20 Vidalı Mil Uç Yatakları, yüksek tekrarlanabilirlik ve işleme hassasiyeti gerektiren CNC tezgahlarının X, Y ve Z eksenlerinde vazgeçilmezdir. Vidalı milin rijitliğini artırarak, kesme kuvvetleri altında oluşan sapmaları minimize eder ve böylece işleme kalitesini önemli ölçüde yükseltir. Özellikle ağır talaş kaldırma operasyonlarında dahi eksenel kararlılığı garanti eder.
Yüksek ivmeli pozisyonlama sistemleri ve robotik montaj hatlarında, Fk 20 serisi yatak blokları dinamik performansı ve sistem stabilitesini sağlar. Vidalı mil üzerindeki eksenel yükleri boşluksuz taşıma kabiliyeti sayesinde, hızlı ve hassas parça yerleştirme operasyonlarında kritik öneme sahiptir. Bu da üretim hızını ve verimliliğini artırır.
Hassas test ekipmanlarında ve metroloji (ölçüm bilimi) cihazlarında, Fk 20 Vidalı Mil Uç Yatakları, mil ucundaki sapmayı ve titreşimi minimuma indirerek ölçüm doğruluğunu ve tekrarlanabilirliği garantiler. Özellikle laboratuvar ortamlarında veya kalite kontrol süreçlerinde kullanılan rijit lineer eksenlerde, ultra hassas hareket kabiliyeti sunar.
Steril ve hassas üretim ortamlarında kullanılan otomatik dozajlama, paketleme ve analiz ekipmanlarında, Fk 20'nin yüksek hassasiyet ve güvenilirliği tercih sebebidir. Düşük bakım gereksinimi ve uzun ömürlü yapısı, bu kritik sektörlerde kesintisiz operasyonun anahtarıdır.
Artırılmış eksen rijitliği ve hassas konumlama yeteneği, üretim süreçlerinde daha hızlı döngüler, daha düşük hata payı ve dolayısıyla daha yüksek çıktı anlamına gelir. Bu, operasyonel maliyetleri düşürürken genel üretim verimliliğini maksimize eder.
Yüksek kaliteli açılı temaslı rulmanlar, fabrika çıkışı hassas ön yük ayarı ve etkili sızdırmazlık elemanları sayesinde Fk 20, zorlu endüstriyel ortamlarda bile uzun ve sorunsuz bir çalışma ömrü sunar. Bu durum, arıza sürelerini azaltır ve bakım maliyetlerini minimize eder.
Standartlaştırılmış FK serisi tasarımı ve önceden ayarlanmış rulman yapısı, sistem entegrasyonunu basitleştirir. Ekstra ayar gerektirmeyen "tak-çalıştır" özelliği, tasarım ve montaj maliyetlerinden tasarruf sağlar, projelendirme süreçlerini hızlandırır.

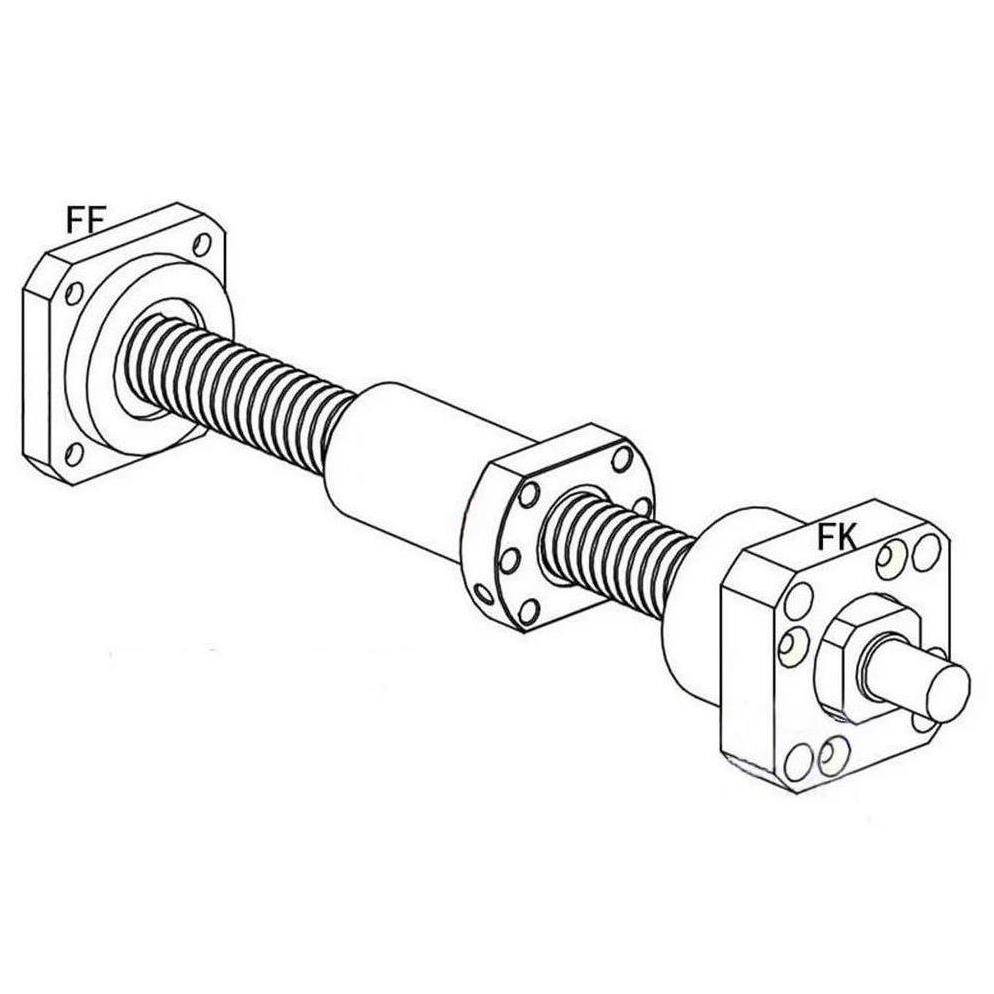

FK kodlu Fk 20 Vidalı Mil Uç Yatakları, "sabit taraf (fixed end) vidalı mil yatak bloğu" olarak tasarlanmıştır. Bu bloklar, genellikle vidalı mil tahrikli sistemlerde motor tarafında kullanılır. Karşı uca ise serbest taraf (floating end) blokları (BF/FF serisi) takılır.

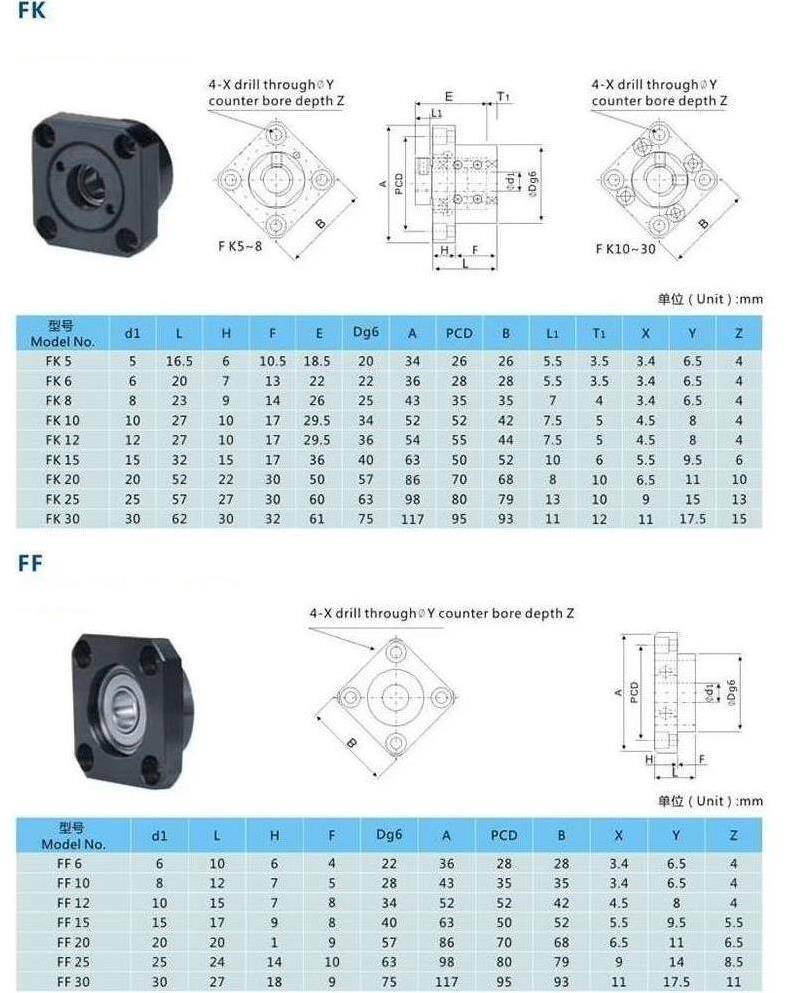

Fk 20 için nominal mil çapı 20 mm'dir. Vidalı mil uç işleme ölçülerinin, seçilen blok serisinin katalog değerlerine kesinlikle uygun olması gerekir. Özellikle mil omuz çapı, diş boyu ve somun yerleşimi gibi detayları, Mermak CNC'nin katalog şemalarıyla karşılaştırarak tasarlamalısınız. Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanması çok önemlidir.
Fk 20, içinde karşılıklı (back-to-back) yerleştirilmiş önden ön yüklü açılı temaslı rulman çifti barındırır. Bu tasarım sayesinde hem çekme hem de basma yönündeki eksenel yükler boşluksuz olarak taşınır ve eksen rijitliği ciddi oranda artırılır. Fabrika çıkışı ön yük ayarı yapıldığından, montajda ekstra shim ayarı gerektirmez ve düşük boşluklu, yüksek rijitlikte bir bağlantı sağlar.
Fk 20, içerdiği önden ön yüklü açılı temaslı rulman çifti sayesinde vidalı milin her iki yöndeki eksenel yüklerini boşluksuz taşıyarak eksen rijitliğini maksimuma çıkarır. Yüksek rijitlik, vidalı milin titreşimini ve salınımını azaltarak kritik hızının artmasına ve daha yüksek devirlerde daha stabil çalışmasına olanak tanır.
Fk 20'nin içinde karşılıklı (back-to-back) yerleştirilmiş açılı temaslı rulman çifti bulunur. Bu rulmanlar, fabrika çıkışı ön yüklü olarak ayarlanmıştır. Ön yükleme sayesinde rulmanlar arasında sürekli bir temas ve gerilim olur, bu da hem çekme hem de basma yönündeki eksenel yükleri boşluksuz bir şekilde karşılamasını sağlar. Ürünün nominal yük kapasitesi, kullanıldığı sistemin dinamiklerine ve vidalı milin özelliklerine bağlıdır, detaylı bilgi için Mermak CNC teknik dokümanlarına başvurabilirsiniz.
Montajda en önemli noktalardan biri, sabit (FK/BK) ve serbest (FF/BF) taraf bloklarının aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlanmasıdır. Yüksek hassasiyet gereken uygulamalarda, kaplin veya kavrama seçimi eksen kaçıklığını minimuma indirecek tipte (örneğin esnek veya bellows tipi kaplinler) olmalıdır. Mil omuz yüzeyi ile rulman iç bileziği arasındaki temasın tam ve temiz olduğundan emin olun.
Fk 20 Vidalı Mil Uç Yatakları, sızdırmazlık elemanları ile donatılmıştır. Bu elemanlar, rulmanların içine kir, toz, talaş veya nem gibi dış etkenlerin girmesini engeller. Bu sayede, özellikle talaşlı imalat yapılan veya tozlu endüstriyel ortamlarda, rulmanların ömrü uzar ve daha uzun süre sorunsuz çalışma imkanı sağlanır.
Fk 20'nin aşırı ısınması genellikle normal değildir ve bir soruna işaret edebilir. Olası nedenler arasında, aşırı ön yükleme (eğer sonradan bir müdahale yapıldıysa), yanlış montajdan kaynaklanan eksenel veya radyal hizasızlık, uygun olmayan yağlama (veya hiç yağlama yapılmaması), rulmanların aşırı yüke maruz kalması veya kirlenmiş/hasar görmüş rulmanlar olabilir. Böyle bir durumda sistemi durdurup Mermak CNC teknik servisi ile iletişime geçmeniz önerilir.
Fk 20 Vidalı Mil Uç Yatakları, fabrika çıkışı ön yüklü ve genellikle kapalı tip rulmanlarla gelir. Bu durum, uzun ömürlü ve bakım gerektirmeyen bir çalışma sağlamakla birlikte, sızdırmazlık elemanlarının düzenli kontrolü ve çalışma ortamının temiz tutulması ömrünü daha da uzatacaktır. Özellikle çok kirli veya zorlu ortamlarda, sızdırmazlık elemanlarının durumu periyodik olarak kontrol edilmeli ve gerekirse temizlenmelidir. Detaylı yağlama bilgisi için ürün kataloglarına bakılmalıdır.
Fk 20 Vidalı Mil Uç Yatakları, adından da anlaşılacağı gibi, vidalı mil uygulamaları için özel olarak tasarlanmıştır ve içinde ön yüklü açılı temaslı rulman çifti barındırır. Bu yapı, vidalı milin yüksek eksenel yükleri ve hassas konumlandırma gereksinimlerini karşılamak üzere optimize edilmiştir. UFL ve UP tipi şaft yatakları ise çoğunlukla düz mil desteklemede, genellikle daha hafif yük ve daha az hassasiyet gerektiren uygulamalarda kullanılır. Fk 20'yi düz mil sisteminde kullanmak hem maliyetli hem de gereksiz bir mühendislik olur, doğru performans alınamaz.
Çoğu modelde rulmanlar değiştirilebilir yapıdadır; ancak Fk 20 gibi sabit taraf bloklarında ön yük ayarı ve montaj torku çok kritik öneme sahiptir. Yanlış yapılan bir değişimde eksenel boşluk oluşabilir veya rulmanlar sıkışabilir. Bu nedenle rulman değişimi yapılacaksa, üretici talimatlarına kesinlikle uyulması ve mümkünse özel tork anahtarı kullanılması tavsiye edilir. En sağlıklı çözüm için Mermak CNC teknik servisinden destek almanız önerilir.
Mermak CNC olarak ürünlerimizde endüstri standartlarında garanti koşulları sunmaktayız. Fk 20 Vidalı Mil Uç Yatakları için güncel garanti süresi ve detayları hakkında bilgi almak ve arıza durumunda destek talebinde bulunmak için lütfen web sitemizdeki iletişim bölümünden veya doğrudan teknik servis hattımızdan bize ulaşın. Uzman ekibimiz sorununuzu en kısa sürede çözmek için yardımcı olacaktır.
Fk 20 Vidalı Mil Uç Yatakları için yedek parça temini konusunda Mermak CNC teknik servisi veya satış ekibimizle iletişime geçebilirsiniz. Orijinal yedek parçaların kullanılması, ürünün performansını ve ömrünü korumak için kritik öneme sahiptir. İhtiyaç duyduğunuz parçaların kodlarını veya bloğunuzun seri numarasını belirterek daha hızlı ve doğru bir şekilde yardımcı olabiliriz.
Fk 20 Vidalı Mil Uç Yatakları'nın montajı veya kullanımı sırasında karşılaşabileceğiniz her türlü teknik sorun için Mermak CNC teknik destek ekibimizle iletişime geçebilirsiniz. Uzman mühendislerimiz, size en doğru ve çözüm odaklı bilgiyi sunarak sistemlerinizin sorunsuz çalışmasına yardımcı olacaktır. Web sitemizdeki iletişim kanallarını veya telefon numaramızı kullanabilirsiniz.
