Fk 12 Vidalı Mil Uç Yatakları

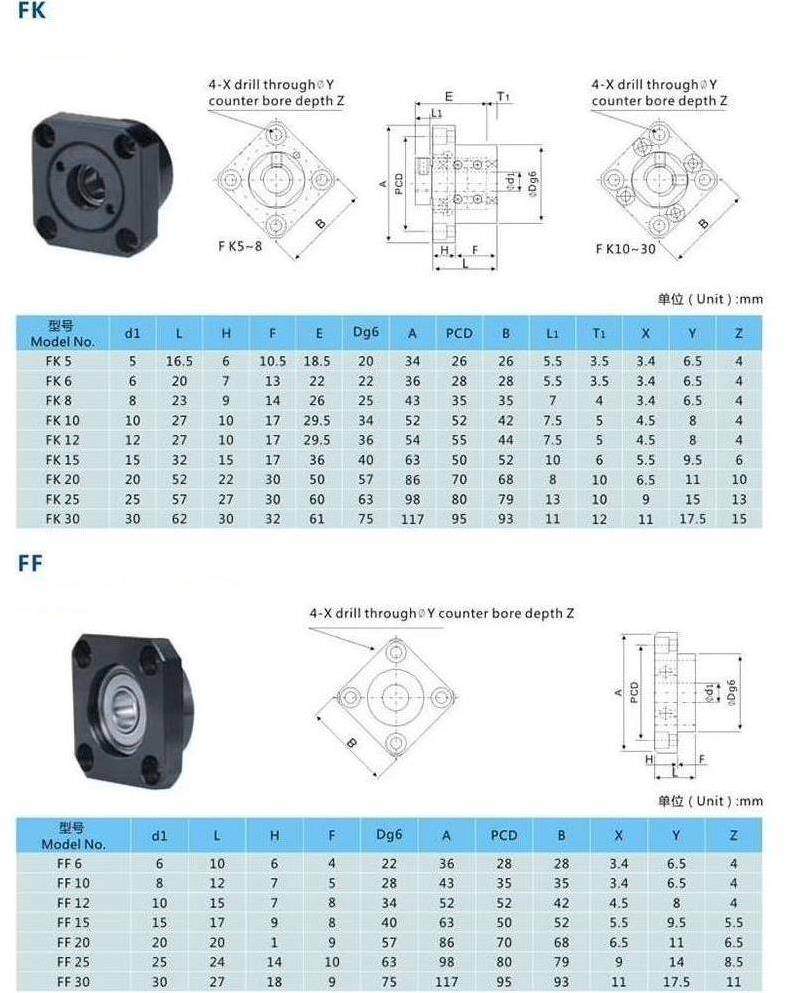

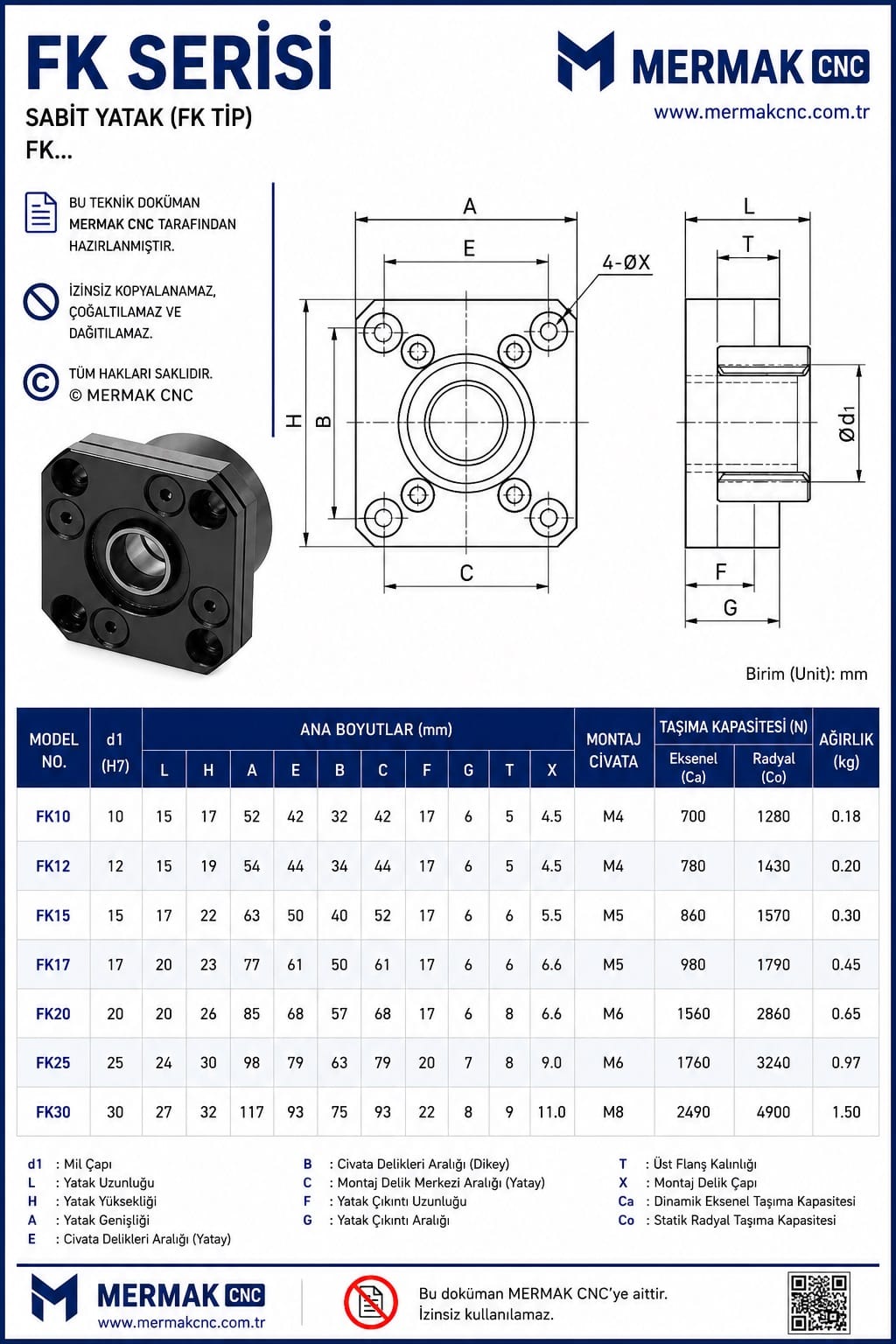

Vidalı milin uç işleme ölçüleri, Fk 12 serisinin katalog değerlerine birebir uygun olmalı. Özellikle mil omuz çapı, diş boyu ve somun yerleşimi bu ölçülerle eşleşmeli ki rulman iç bileziği ile mil omuz yüzeyi arasında tam ve temiz bir temas sağlansın. Bu, boşluksuz ve rijit bir bağlantı için kritik öneme sahiptir.

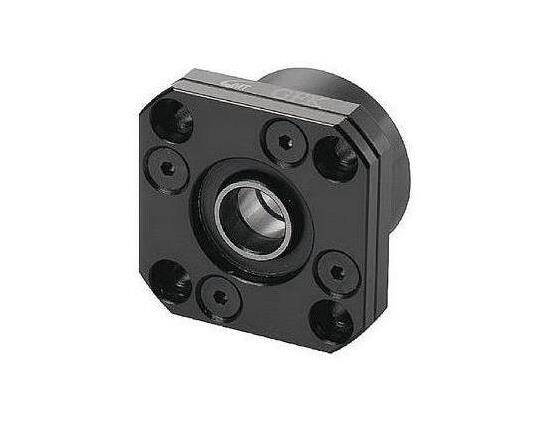

Fk 12 serisi, içinde önden ön yüklü açılı temaslı rulman çifti barındırır ve fabrika çıkışı ön yük ayarı yapılmış olarak gelir. Bu sayede, blok montajında ekstra shim (ayar pulu) ayarı gerektirmeden düşük boşluklu, yüksek rijitlikte bir bağlantı elde edersiniz.

Fk 12 bloğu kendisi boşluksuz (preload ayarlı) açılı temaslı rulmanlara sahip olsa da, eksende boşluk oluşmasının başka nedenleri olabilir. Bunlar; vidalı mil somunundaki boşluk, kaplin seçimi veya montajdaki hatalı hizalama (sabit ve serbest taraf bloklarının paralel olmaması) olabilir. Montaj talimatlarına uyarak ve uygun kaplin seçerek bu durumu minimize edebilirsiniz.

Yüksek hassasiyet ve rijitlik gerektiren uygulamalarda, Fk 12 ile kullanacağınız kaplinin eksen kaçıklığını minimuma indirecek tipte olması önemlidir. Genellikle esnek (bellows type) veya disk tipi kaplinler, eksenel ve radyal kaçıklıkları telafi etme yetenekleri sayesinde tercih edilir. Bu, rulmanlara gereksiz yük binmesini ve erken aşınmayı önler.

Fk 12, içinde bulunan önden ön yüklü açılı temaslı rulman çifti sayesinde vidalı milin her iki yöndeki eksenel yükleri boşluksuz taşıyarak eksen rijitliğini ciddi oranda artırır. Bu yüksek rijitlik, vidalı milin kritik hızını artırmaya ve daha yüksek devirlerde stabil çalışmasına yardımcı olur.

Fk 12, karşılıklı (back-to-back) yerleştirilmiş açılı temaslı rulmanları sayesinde hem çekme hem basma yönündeki eksenel yükleri boşluksuz olarak taşıyabilir. Radyal yükleri de güvenli bir şekilde gövdeye aktarır. Spesifik yük kapasiteleri için ürünün detaylı kataloğuna bakmak en doğrusudur, ancak genel olarak yüksek ivmeli pozisyonlama sistemleri ve CNC eksenleri için yeterli dayanıma sahiptir.

Fk 12 yatak blokları, iç yapısında bulunan sızdırmazlık elemanları sayesinde kir ve talaşlı ortamlarda bile uzun ömürlü çalışma imkanı sunar. Bu elemanlar, rulmanların içine toz, nem ve yabancı partiküllerin girmesini engelleyerek rulman ömrünü korur.

Çoğu modelde rulmanlar değiştirilebilir yapıdadır. Ancak, Fk 12 gibi sabit taraf bloklarında ön yük ayarı ve montaj torku doğru yapılmadığında eksenel boşluk veya sıkışma oluşabilir. Bu nedenle, değişim yapılacaksa üretici talimatlarına uyulması ve mümkünse tork anahtarı gibi özel ekipman kullanılması tavsiye edilir. Yanlış montaj rulmanın ömrünü kısaltabilir veya eksen performansını düşürebilir.

Montaj sonrası anormal ses veya aşırı ısınma, genellikle hatalı hizalama, vidalı mil ucunun yanlış işlenmesi, rulmanların aşırı sıkılması (eğer kendiniz müdahale ettiyseniz) veya kaplinin aşırı eksen kaçıklığına neden olması gibi sorunlardan kaynaklanabilir. Mil omuz yüzeyi ile rulman iç bileziği arasındaki temasın tam ve temiz olduğundan emin olmalı, tüm bağlantıların doğru torklandığını kontrol etmelisiniz.

Mermak CNC ürünleri, endüstriyel standartlarda belirli bir garanti süresi ile gelir. Arıza durumunda, öncelikle ürünün satın alındığı bayi veya doğrudan Mermak CNC teknik servisi ile iletişime geçilmelidir. Ürünün incelenmesi ve sorunun tespiti için gerekli adımlar servis tarafından yönlendirilecektir. Detaylı garanti koşulları ve süresi için lütfen ürün belgelerinizi veya Mermak CNC web sitesini kontrol edin.

Fk 12, yüksek hassasiyet sınıfında (30°-40° temas açısına sahip) açılı temaslı rulmanlar içerdiğinden ve düşük boşluklu, yüksek rijitlikte bağlantı sunduğundan, sistemden en iyi verimi almak için hassasiyet sınıfı C5 veya daha iyi (örneğin C3) olan vidalı millerle kullanılması tavsiye edilir. Bu, Fk 12'nin sağladığı hassasiyet avantajını tam olarak kullanmanızı sağlar.

Fk 12, yüksek rijitlik, düşük boşluk ve hassas konumlama gerektiren eksenler için tasarlanmıştır. Bu nedenle servo veya step motor tahrikli vidalı mil eksenleri, yüksek tekrarlanabilirlik gerektiren CNC X/Y/Z eksenleri, yüksek ivmeli pozisyonlama sistemleri ile test ve ölçüm makinelerinde rijit lineer eksenler gibi uygulamalarda tipik olarak kullanılır.

Fk 12'nin uzun ömürlü çalışması için düzenli kontrol önemlidir. Sızdırmazlık elemanlarının bütünlüğünü periyodik olarak kontrol edin, herhangi bir hasar veya aşınma belirtisi varsa değiştirilmesi gerekebilir. Ayrıca, sistemin genel hizalamasını ve kaplin bağlantılarının sıkılığını gözden geçirmek, rulmanlara binen gereksiz yükü azaltarak ömrü uzatacaktır. Genellikle rulmanların içinde ömür boyu yağlama bulunur, ancak çalışma koşullarına bağlı olarak ek yağlama gerekip gerekmediğini üretici talimatlarından teyit etmek faydalıdır.

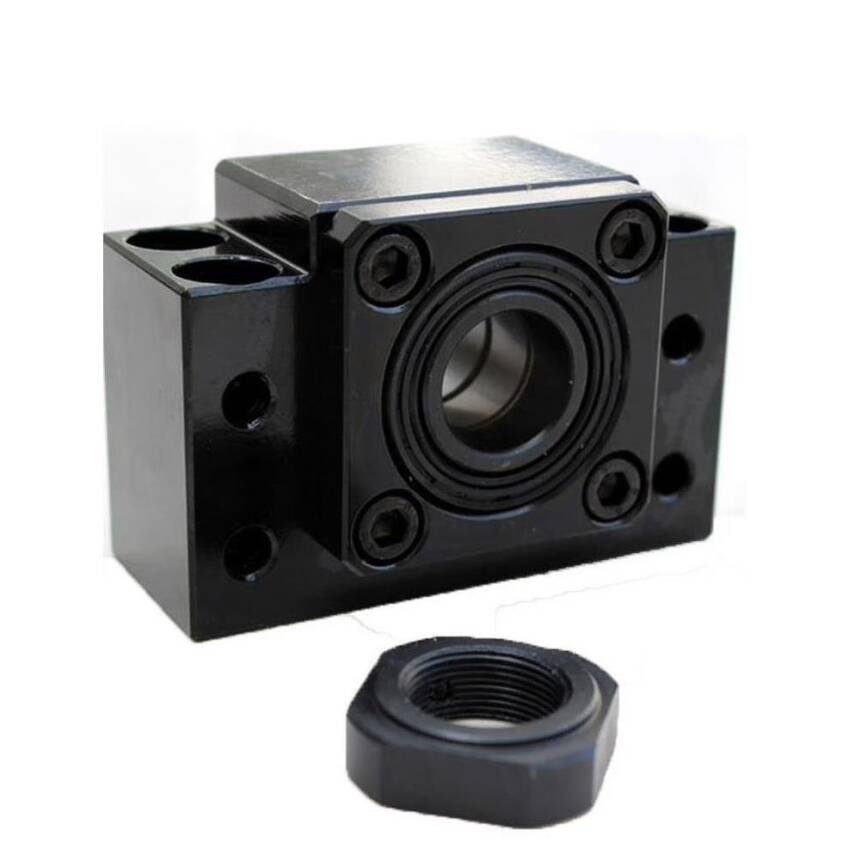

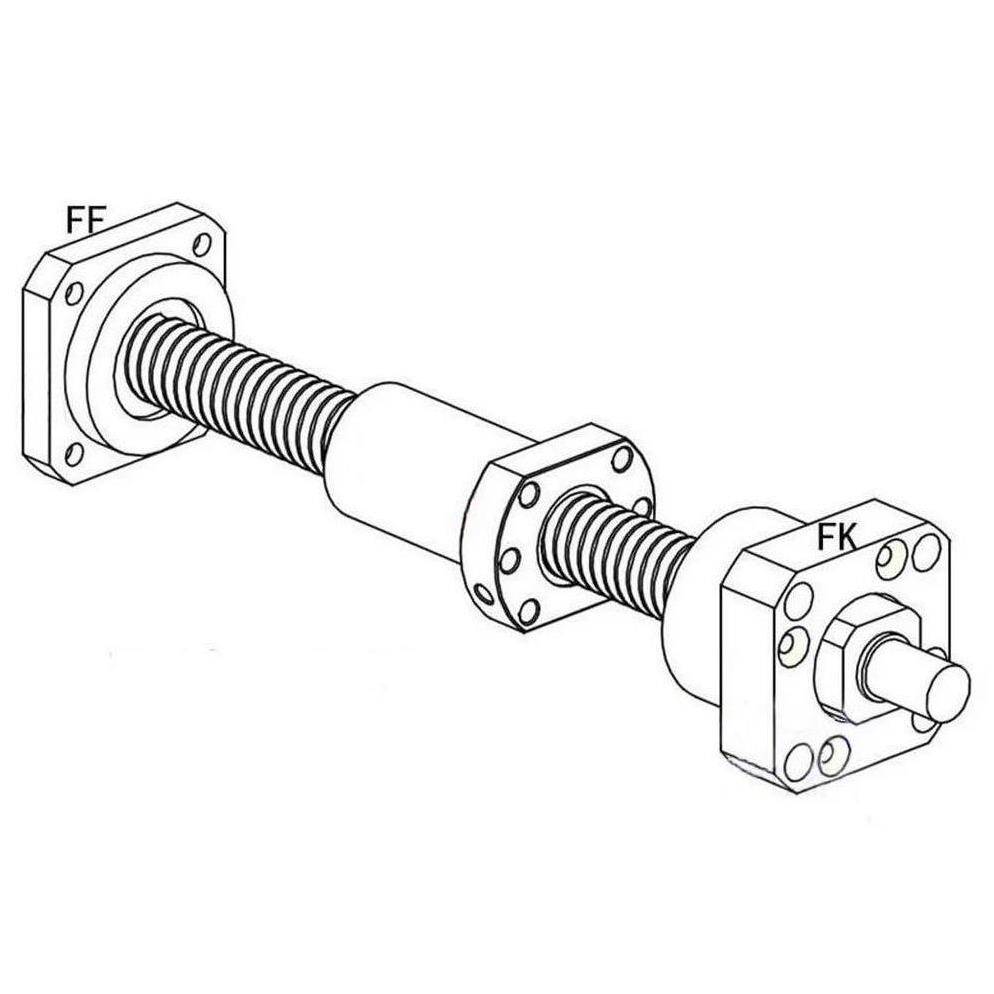

Fk 12 ve Bk 12, "sabit taraf (fixed end)" vidalı mil yatak bloklarıdır ve genellikle motor tarafında kullanılırlar, içlerinde ön yüklü açılı temaslı rulman çifti barındırarak eksenel yükleri boşluksuz taşırlar. BF12 ise "serbest taraf (free end)" bloğudur ve vidalı milin karşı ucunda kullanılır, genellikle tek sıralı rulman içerir ve sadece radyal yükleri veya küçük eksenel yükleri taşır, eksenel genleşmeye izin verir. Seçim, vidalı milin motor tarafında mı (FK/BK) yoksa karşı ucunda mı (BF/FF) destekleneceğine ve istenen rijitlik/yük kapasitesine göre yapılır.

Fk 12 gibi hassas yatak bloklarının montajında tork anahtarı kullanmak, özellikle mil somununu veya yatak bloğunu sabitleyen cıvataları sıkarken kritik öneme sahiptir. Aşırı sıkma rulmanlara gereksiz ön yük bindirerek erken aşınmaya ve ısınmaya yol açabilirken, yetersiz sıkma boşluk oluşmasına ve rijitliğin azalmasına neden olur. Doğru tork değerleri, üreticinin katalog veya montaj kılavuzunda belirtilir ve bu değerlere uyulması, ürünün performansını ve ömrünü doğrudan etkiler.
