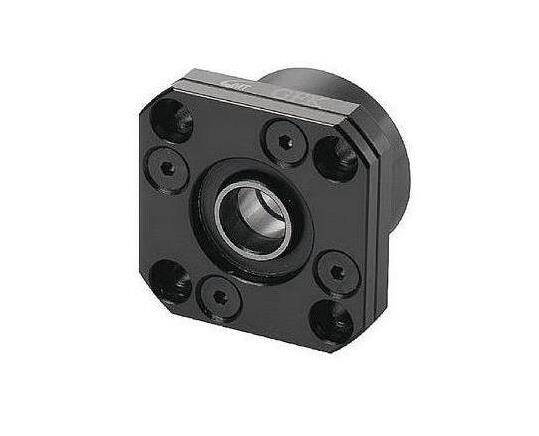

FK serisi vidalı mil uç yatakları, endüstriyel otomasyon sistemlerinde hareket kontrolünün temel bileşenlerinden olan vidalı miller için özel olarak tasarlanmış, sabit taraf (fixed end) yatak bloklarıdır. Özellikle hassas konumlama, yüksek rijitlik ve boşluksuz çalışma gerektiren lineer eksenlerde, motor tarafındaki vidalı mil ucunu desteklemek üzere geliştirilmiştir. Fk 10 modeli, 10 mm nominal çapındaki vidalı millerle uyumlu olup, kompakt yapısı ve üstün mühendislik özellikleriyle öne çıkar.
Bu yatak blokları, içinde önden ön yüklü (preloaded) açılı temaslı rulman çifti barındırır. Bu özel rulman dizilimi, genellikle sırt sırta (back-to-back) veya yüz yüze (face-to-face) konfigürasyonunda olup, Fk 10 modelinde eksenel yükleri her iki yönde (çekme ve basma) boşluksuz olarak taşıyabilme yeteneği sunar. Fabrika çıkışı hassas ön yük ayarı sayesinde, montaj sırasında ekstra shim ayarı veya boşluk kontrolü gerektirmeden sistemin rijitliğini ve konumlandırma hassasiyetini maksimize eder. Bu, vidalı milin kritik hızını artırarak, yüksek devirlerde dahi stabil ve titreşimsiz çalışma imkanı sağlar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Fk 10 vidalı mil uç yatakları, CNC torna, freze, lazer kesim ve router makinelerinin X, Y ve Z eksenlerinde vazgeçilmez bir bileşendir. Özellikle yüksek devirlerde dahi hassas ve boşluksuz hareket kabiliyeti sayesinde, işleme kalitesini artırır ve takım ömrünü uzatır. Bu yataklar, servo veya step motor tahrikli sistemlerde vidalı milin kritik hızını yükselterek, daha hızlı ve verimli işleme süreçlerine olanak tanır.
Test ve ölçüm cihazları, robotik otomasyon kolları ve yarı iletken üretim ekipmanları gibi yüksek tekrarlanabilirlik ve hassasiyet gerektiren sistemlerde Fk 10 uç yatakları tercih edilir. İçindeki önden ön yüklü rulmanlar, mikron seviyesindeki konumlandırma hatalarını minimize ederek, en kritik uygulamalarda bile güvenilir performans sunar.
Endüstriyel üretim tesislerindeki otomatik montaj hatları, malzeme taşıma konveyörleri ve doğrusal aktüatörlerde Fk 10 vidalı mil uç yatakları, ağır yükler altında dahi stabil ve sürekli hareket sağlar. Sızdırmazlık özellikleri sayesinde, talaşlı veya tozlu ortamlarda uzun ömürlü ve bakım gerektirmeyen bir çalışma sunar, üretim kesintilerini minimize eder.
Fk 10 uç yatakları, vidalı milin kritik hızını artırarak, makine ve sistemlerin daha yüksek devirlerde çalışmasına olanak tanır. Bu sayede üretim döngüleri kısalır, işleme süreleri optimize edilir ve genel operasyonel verimlilik maksimize edilir.
Premium kalitede malzemelerden üretilmiş gövdesi ve hassas mühendislikle yerleştirilmiş rulmanları, yüksek mukavemet ve aşınma direnci sunar. Özel sızdırmazlık elemanları sayesinde dış etkenlerden korunur, bu da yatağın kullanım ömrünü önemli ölçüde uzatır ve arıza riskini düşürür.
Kompakt tasarımı ve standart montaj ölçüleri sayesinde, mevcut sistemlere veya yeni tasarımlara kolayca entegre edilebilir. Fabrika çıkışı ayarlı olması, montaj sürecini basitleştirir ve devreye alma süresini kısaltarak proje maliyetlerini düşürür.
Yüksek rijitlik ve boşluksuz çalışma, vidalı milin titreşimini ve salınımını minimize eder. Bu durum, özellikle hassas işleme ve konumlandırma uygulamalarında yüzey kalitesini artırır, tekrarlanabilirliği yükseltir ve ürün hatalarını azaltır.

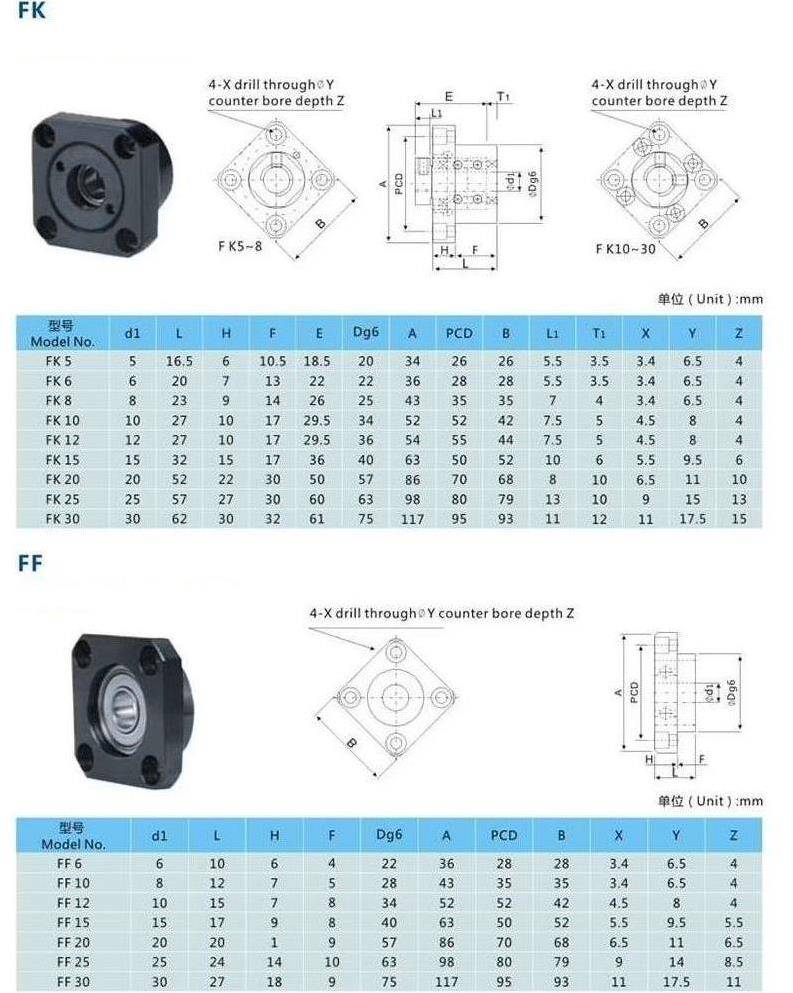

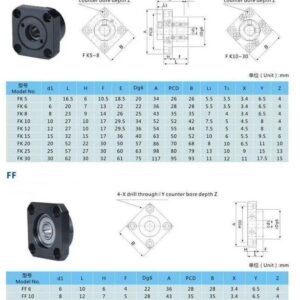

FK 10 gibi sabit taraf (fixed end) vidalı mil yatak bloklarını kullanırken, vidalı mil uç işleme ölçülerinin, seçilen blok serisinin katalog değerlerine tam olarak uygun olması kritik. Özellikle vidalı milin omuz çapı, diş boyu ve somunun yerleşimi gibi detaylar, bloğun verimli ve boşluksuz çalışması için katalog şemasına göre tasarlanmalıdır. Yanlış işlenmiş bir mil ucu, rulmanlara zarar verebilir veya eksenel boşluğa neden olabilir.
FK 10 Vidalı Mil Uç Yatağı, içinde karşılıklı (back-to-back) yerleştirilmiş önden ön yüklü açılı temaslı rulman çifti barındırır. Bu özel dizilim sayesinde, hem çekme hem de basma yönündeki eksenel yükleri boşluksuz bir şekilde taşıyabilir. Rulmanların 30°–40° temas açısı ve fabrika çıkışı ön yük ayarı, eksenel boşluğu minimuma indirerek eksen rijitliğini ciddi oranda artırır. Bu da yüksek hassasiyet ve tekrarlanabilirlik sağlar.
Hayır, FK 10 Vidalı Mil Uç Yatakları, fabrika çıkışı ön yük ayarı yapılmış olarak gelir. Bu sayede, blok montajında ekstra shim (ayar pulu) kullanmanıza gerek kalmaz. Düşük boşluklu ve yüksek rijitlikte bir bağlantı elde etmek için sadece montaj yönergelerine uygun şekilde, mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlamanız yeterlidir.
Titreme veya anormal sesler, genellikle montaj hatalarından kaynaklanır. Olası sorunlar şunlar olabilir: mil omuz yüzeyi ile rulman iç bileziği arasında tam temasın olmaması, sabit ve serbest taraf bloklarının aynı eksen üzerinde paralel ve hizalı bağlanmaması veya eksen kaçıklığını minimuma indirmeyen yanlış kaplin/kavrama seçimi. Bu durumlar rulmanlara aşırı yük bindirerek erken aşınmaya ve performansta düşüşe yol açar.
Doğru seçilmiş bir FK 10 Vidalı Mil Uç Yatağı, vidalı milin eksen rijitliğini artırarak kritik hızını yükseltmeye yardımcı olur. Bu, daha yüksek devirlerde daha stabil ve güvenli çalışma imkanı sunar. Yüksek ivmeli pozisyonlama sistemleri ve servo/step motor tahrikli eksenler gibi uygulamalarda, yatak bloğunun sağladığı rijitlik sayesinde vidalı milin titreşimleri azalır ve daha verimli çalışır.
FK 10 blokları genellikle kapalı ve önceden yağlanmış rulmanlarla gelir. Uzun ömürlü ve sorunsuz çalışma için, bloğun çalıştığı ortamın temiz ve talaşsız olmasına özen gösterilmelidir. Sızdırmazlık elemanları kir ve talaş girişini engellemeye yardımcı olsa da, düzenli görsel kontrol ve gerekirse yüzey temizliği önemlidir. Rulmanların ömrü, uygulamanın yük, hız ve çalışma sıcaklığı koşullarına göre değişebilir.
Evet, FK 10 Vidalı Mil Uç Yatakları, mil ucunda oluşan hem eksenel (çekme ve basma yönlü) hem de radyal yükleri gövdeye güvenli bir şekilde aktarabilir. İç yapısında bulunan karşılıklı açılı temaslı rulman çifti, her iki yük tipini de etkin bir şekilde yönetmek üzere tasarlanmıştır. Ancak, yatak bloğunun nominal mil çapı (10 mm) ve tasarım limitleri dahilinde kullanılması önemlidir. Aşırı radyal yükler, rulman ömrünü kısaltabilir.

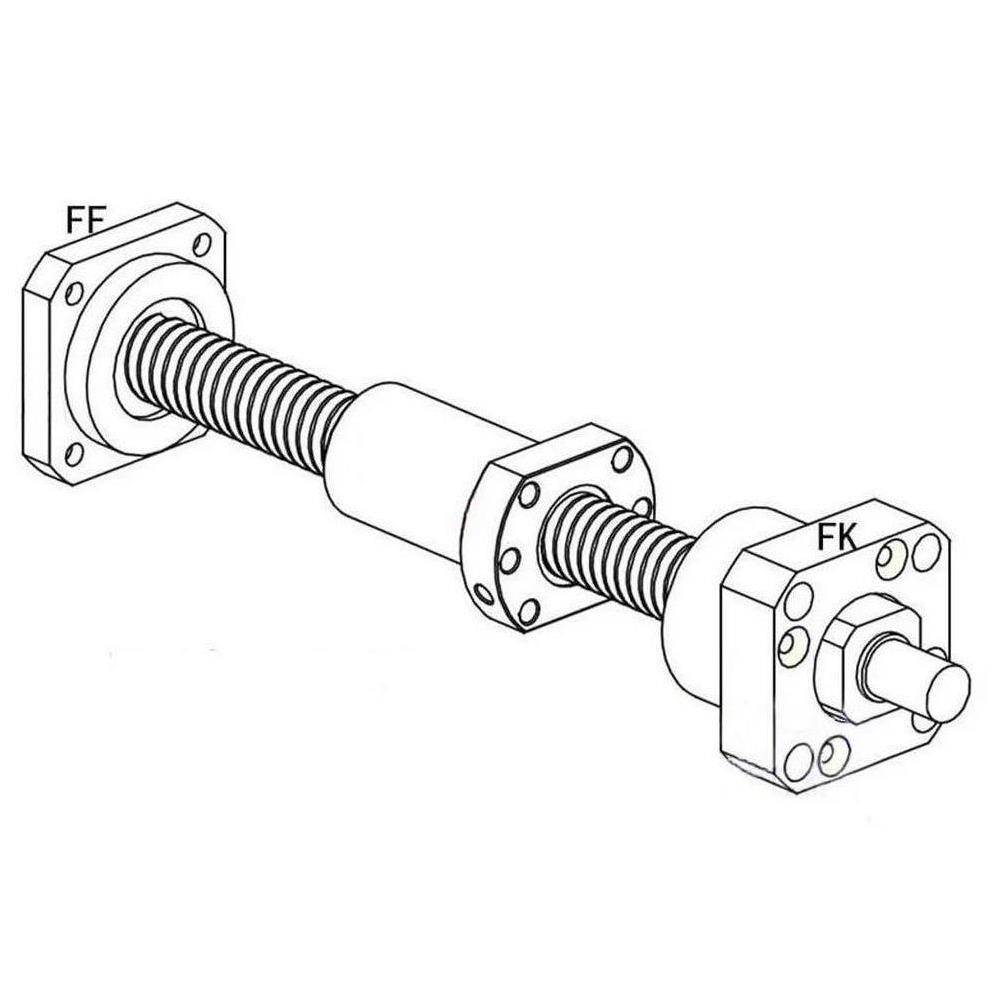

FK (ve BK) serisi bloklar "sabit taraf (fixed end) vidalı mil yatak bloğu" olarak geçer ve genellikle vidalı milin motor tarafında kullanılır. Bu bloklar, vidalı mili eksenel olarak sabitleyerek tüm yükleri taşır. BF (ve FF) serisi ise "serbest taraf (free end) vidalı mil yatak bloğu" olup, vidalı milin karşı ucunda kullanılır ve genellikle sadece radyal yükleri desteklerken, vidalı milin uzamasını veya kısalmasını telafi etmesine izin verir. Seçiminiz, eksenel yük dağılımı ve vidalı milin uzunluğuna bağlıdır.
FK 10 Vidalı Mil Uç Yatakları, yüksek tekrarlanabilirlik gerektiren CNC X/Y/Z eksenleri, yüksek ivmeli pozisyonlama sistemleri ve test/ölçüm makineleri gibi uygulamalar için özel olarak tasarlanmıştır. Fabrika çıkışı ön yüklü, açılı temaslı rulman çifti sayesinde düşük boşluk ve yüksek eksen rijitliği sunar. Bu özellikler, konumlandırma hassasiyetini artırarak sisteminizin beklentileri karşılamasına yardımcı olur.
FK 10 Vidalı Mil Uç Yatakları, sızdırmazlık elemanları ile donatılmıştır. Bu elemanlar, kir ve talaş gibi partiküllerin rulman içine girmesini engelleyerek bloğun ömrünü uzatır. Dolayısıyla, talaşlı veya tozlu endüstriyel ortamlarda bile uzun ömürlü ve güvenilir çalışma imkanı sunar. Ancak yine de ağır derecede kirli ortamlarda periyodik kontrol ve temizlik faydalı olacaktır.
Çoğu modelde rulmanlar değiştirilebilir yapıdadır. Ancak FK 10 gibi sabit taraf bloklarında, rulman değişimi sonrasında ön yük ayarı ve montaj torkunun doğru yapılması hayati önem taşır. Yanlış ayar, eksenel boşluk veya aşırı sıkışmaya neden olabilir. Bu nedenle, rulman değişimi yapılacaksa, üretici talimatlarına kesinlikle uyulması ve mümkünse tork anahtarı kullanılması tavsiye edilir. Deneyimli bir teknisyenden destek almanız en doğrusudur.
Evet, Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi, FK 10 Vidalı Mil Uç Yatakları için de gerekli yedek parça temini, teknik destek ve servis hizmetleri sunmaktayız. Herhangi bir sorunuz, yedek parça ihtiyacınız veya teknik konuda yardıma ihtiyacınız olduğunda, müşteri hizmetlerimizle iletişime geçebilirsiniz. Uzman ekibimiz size en doğru ve hızlı çözümü sunacaktır.
Mermak CNC olarak, ürünlerimizin kalitesine güveniyoruz. Yeni aldığınız FK 10 Vidalı Mil Uç Yatağında üretim kaynaklı bir hata tespit etmeniz durumunda, ürününüz garanti kapsamındadır. Bu tür durumlarda, lütfen faturanızla birlikte derhal müşteri hizmetlerimizle iletişime geçin. Durum incelendikten sonra, gerekli değişim veya onarım işlemleri hızlıca gerçekleştirilecektir.
