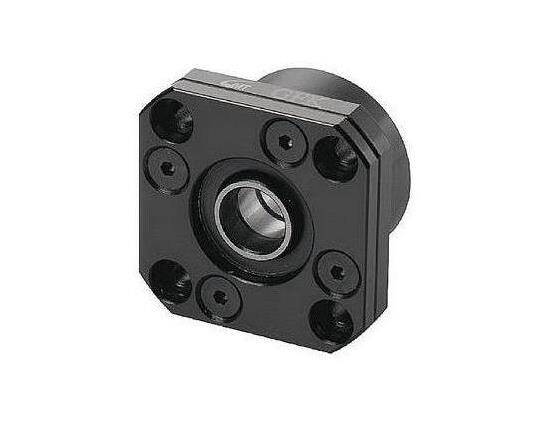

Fk 17 Vidalı Mil Uç Yatakları
-
5
16
-
4
9
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerFk 17 Vidalı Mil Uç Yatakları
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Endüstriyel otomasyon sistemlerinde hassasiyet ve güvenilirlik, üretkenliğin temelini oluşturur. Fk 17 Vidalı Mil Uç Yatakları, bu kritik gereksinimleri karşılamak üzere özel olarak tasarlanmış, vidalı mil tahrikli lineer eksen sistemlerinin kalbinde yer alan sabit taraf (fixed end) yatak bloğudur. Makinelerin motor tarafında konumlandırılan bu özel tasarım, vidalı milin hem radyal hem de eksenel yükleri boşluksuz ve yüksek rijitlikte taşımasını sağlayarak, sistemin genel performansını ve ömrünü doğrudan etkiler. Fk 17, özellikle yüksek hassasiyetli konumlama, yüksek ivmeli hareket ve ağır yük altında stabil çalışma beklenen uygulamalar için vazgeçilmez bir bileşendir.
Fk 17 serisi uç yatakları, iç yapısında önden ön yüklü (preloaded) açılı temaslı rulman çiftleri barındırır. Bu rulmanlar, genellikle 30° ila 40° arasında değişen temas açılarına sahip olup, karşılıklı (back-to-back) yerleşimleri sayesinde hem çekme (tensile) hem de basma (compressive) yönündeki eksenel yükleri sıfır boşlukla taşıyabilme kabiliyetine sahiptir. Bu özel konfigürasyon, vidalı milin kritik hızını artırırken, eksenel ve radyal sapmaları minimuma indirerek eksen rijitliğini ciddi oranda yükseltir. Fabrika çıkışı hassas önyükleme ayarı sayesinde, montaj sırasında ek shim ayarlarına gerek kalmadan düşük boşluklu, yüksek rijitlikte ve tekrarlanabilirliği yüksek bir bağlantı elde edilir.
Neden Bu Ürünü Seçmelisiniz?
- Yüksek Eksen Rijitliği: Karşılıklı yerleştirilmiş önyüklemeli açılı temaslı rulmanlar sayesinde, vidalı milin eksenel yükler altında dahi boşluksuz ve minimum sapma ile çalışmasını garanti eder, bu da işleme hassasiyetini ve tekrarlanabilirliği maksimize eder.
- Hassas Konumlama ve Düşük Boşluk: Fabrika çıkışı hassas önyükleme ayarı, milin eksenel hareketlerinde sıfıra yakın boşluk sağlayarak, mikron düzeyinde konumlandırma doğruluğu sunar ve sistemin genel performansını artırır.
- Kritik Hız ve Dinamik Performans Artışı: Sağlam ve rijit yapısı, vidalı milin yüksek devirlerde dahi titreşim ve rezonans riskini azaltarak kritik hızını yükseltir, bu da daha hızlı ve dinamik hareket kabiliyeti sağlar.
- Kolay ve Güvenilir Montaj: Önceden ayarlanmış rulman yapısı sayesinde montaj sırasında ek shim ayarı veya kompleks ayarlamalara gerek kalmaz, kurulum süresini kısaltır ve olası montaj hatalarını minimize eder.
- Zorlu Ortamlara Dayanıklılık: Entegre sızdırmazlık elemanları sayesinde kir, toz ve talaş gibi endüstriyel kirleticilere karşı üstün koruma sağlayarak, rulman ömrünü uzatır ve bakım ihtiyacını azaltır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC İşleme Merkezleri ve Takım Tezgahları
FK 17 uç yatakları, CNC torna, freze ve işleme merkezlerinin X, Y, Z eksenlerinde konumlandırma hassasiyetini ve kesme rijitliğini artırmak için kritik öneme sahiptir. Özellikle yüksek devirli ve ağır kesme koşullarında vidalı milin stabil çalışmasını sağlayarak, yüzey kalitesini, işleme doğruluğunu ve tekrarlanabilirliği en üst düzeye çıkarır. Bu, özellikle kalıpçılık ve havacılık gibi sektörlerdeki zorlu malzemelerin işlenmesi için hayati önem taşır.
Otomasyon ve Robotik Sistemler
Yüksek hızlı pick-and-place robotları, montaj otomasyon hatları, otomatize edilmiş kontrol sistemleri ve hassas pozisyonlama gerektiren robotik uygulamalarda FK 17, milin dinamik yükler altında dahi boşluksuz ve stabil hareket etmesini garanti eder. Bu sayede üretim hızını, döngü sürelerini ve tekrarlanabilirlik değerlerini optimize ederek, hatasız ve kesintisiz çalışmayı destekler.
Test ve Ölçüm Cihazları
Kalibrasyon platformları, optik ölçüm cihazları, mikroskop hareket sistemleri ve hassas laboratuvar ekipmanları gibi alanlarda, milin mikron düzeyinde hareket kontrolü sağlaması elzemdir. FK 17, eksenel ve radyal yükleri minimum sapma ile taşıyarak ölçüm doğruluğunu, test sonuçlarının güvenilirliğini ve cihazın genel performansını artırır.
Operasyonel Avantajlar
Yüksek Verimlilik
FK 17'nin sunduğu yüksek rijitlik ve düşük boşluk, makinelerin daha yüksek hızlarda ve ivmelerde çalışmasına olanak tanır. Bu sayede üretim kapasitesi artar, döngü süreleri kısalır ve genel operasyonel verimlilik maksimize edilir. Daha az duruş süresi ve daha hızlı üretim, doğrudan karlılığa yansır.
Uzun Kullanım Ömrü
Yüksek kaliteli, hassas işlenmiş rulmanlar ve entegre sızdırmazlık elemanları, zorlu endüstriyel ortamlarda dahi kirliliğe, toza ve neme karşı maksimum koruma sağlar. Bu üstün koruma, rulmanların aşınmasını geciktirir, bakım ihtiyacını azaltır ve ürünün kullanım ömrünü önemli ölçüde uzatır.
Kolay Entegrasyon
Standartlaştırılmış montaj ölçüleri ve fabrika çıkışı ön ayarlı yapısı sayesinde FK 17, mevcut veya yeni tasarlanan sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Bu özellik, tasarım ve montaj süreçlerinde zaman ve maliyet tasarrufu sağlayarak, projelerin daha hızlı tamamlanmasına yardımcı olur.

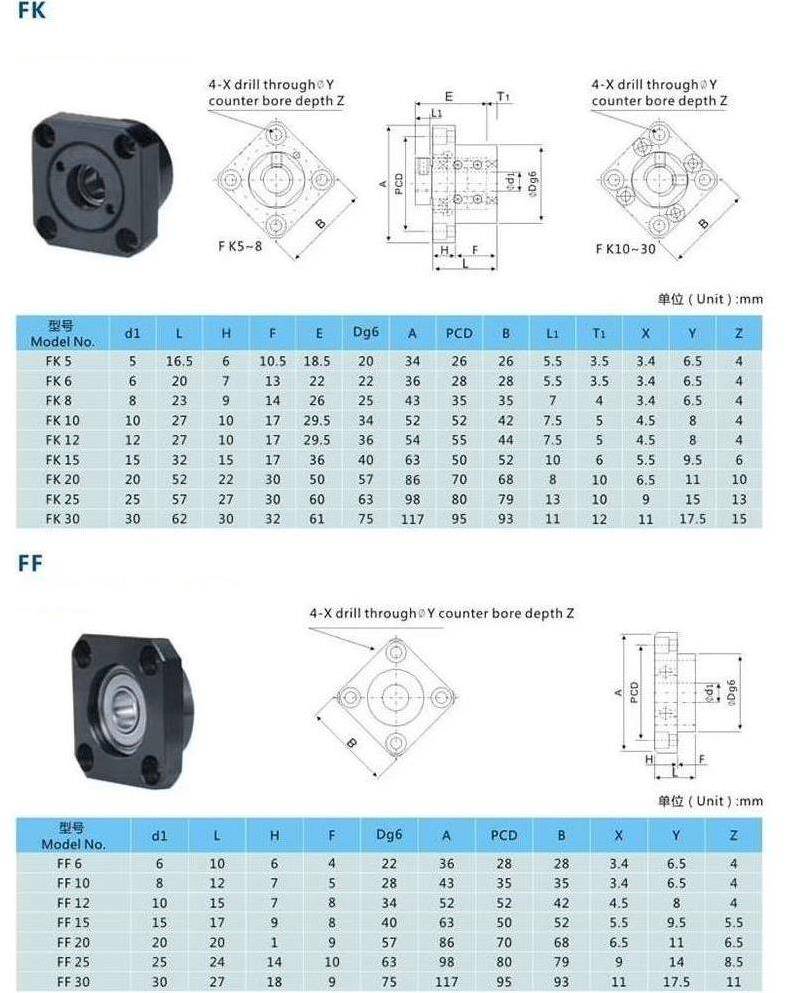

FK17 Ölçüleri
Birlikte Kullanilabilecek Urunler
Fk 17 Vidalı Mil Uç Yatakları Hakkında Merak Edilenler ve Teknik Detaylar
FK 17, sabit taraf (fixed end) vidalı mil yatak bloğu olarak tasarlanmıştır. Bu nedenle, genellikle vidalı milin motor tarafında, yani tahrik ünitesinin bulunduğu uçta kullanılır. Karşısında ise serbest taraf (free end) blokları (BF/FF serisi) konumlandırılır.
FK 17 kodundaki '17', nominal vidalı mil çapını ifade eder. Mil ucunun işleme ölçüleri (omuz çapı, diş boyu, somun yerleşimi) Mermak CNC'nin FK serisi katalog değerlerine uygun olmalıdır. Hassas montaj ve performansı sağlamak için ürünün detaylı teknik çizimlerini ve uç işleme şemasını incelemeniz kritik öneme sahiptir.
FK 17 bloğu, içinde önden ön yüklü, karşılıklı (back-to-back) yerleştirilmiş açılı temaslı rulman çifti barındırır. Bu özel rulman dizilimi sayesinde, hem çekme hem de basma yönündeki eksenel yükleri boşluksuz olarak taşıyabilir ve eksen rijitliğini ciddi oranda artırır. Rulmanlar genellikle 30°–40° temas açısına sahiptir.
Evet, FK 17 vidalı mil uç yatakları fabrika çıkışı ön yük ayarı yapılmış olarak gelir. Bu sayede, blok montajında ekstra shim veya başka bir boşluk ayarı yapmanıza gerek kalmaz, düşük boşluklu ve yüksek rijitlikte bir bağlantı kolayca elde edilir.
Montaj sırasında mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temasın sağlanması çok önemlidir. Yüzeylerde kir, çapak veya düzensizlik olmamalıdır. Tam temas, yüklerin doğru aktarılmasını ve rulman ömrünün uzamasını sağlar.
Doğru seçilmiş ve monte edilmiş bir FK 17 yatak bloğu, vidalı milin eksen rijitliğini artırarak kritik hızını yükseltmeye yardımcı olur. Bu sayede, daha yüksek devirlerde titreşim ve rezonans riskini azaltarak daha stabil ve performanslı bir çalışma elde edebilirsiniz.
Evet, FK 17 vidalı mil uç yatakları, sızdırmazlık elemanları ile donatılmıştır. Bu elemanlar, kir, toz ve talaşın rulmanlara ulaşmasını engelleyerek, bu tür zorlu endüstriyel ortamlarda bile uzun ömürlü ve güvenilir çalışma imkanı sunar.

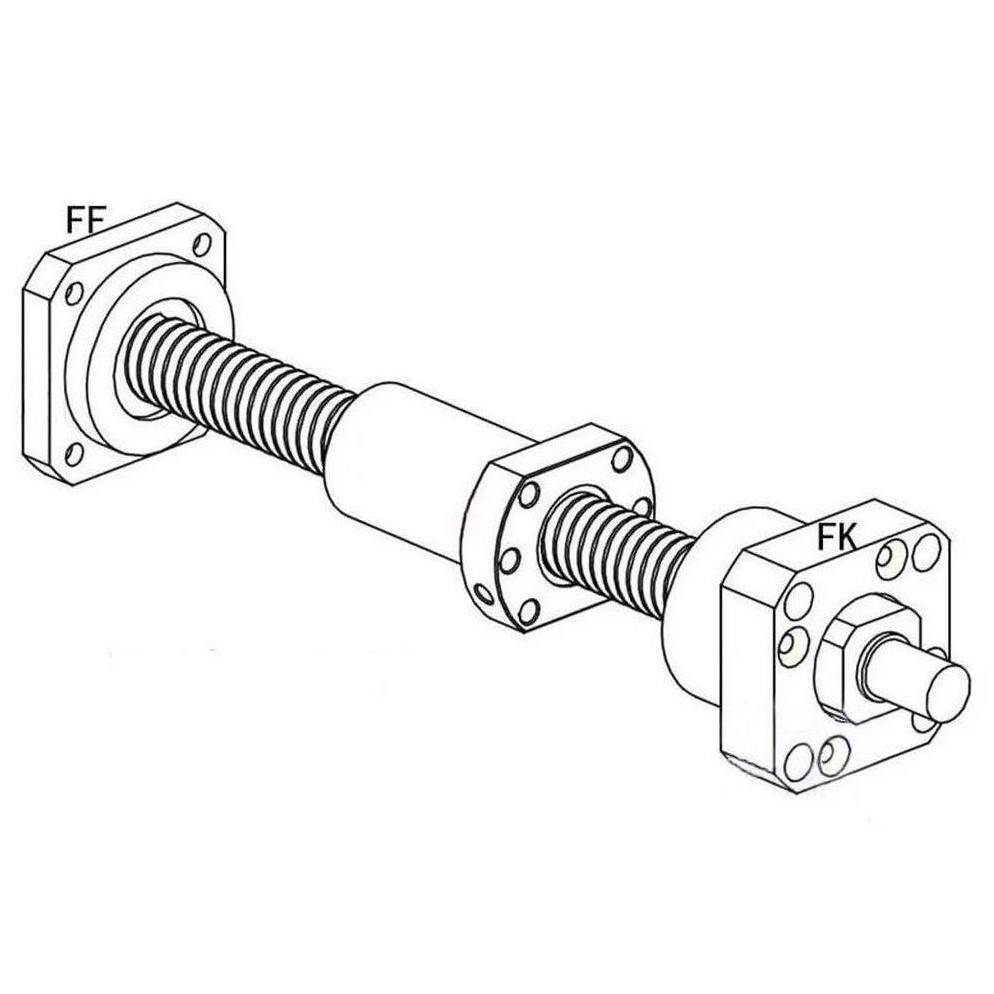

Sabit taraf (FK 17) ve serbest taraf (BF/FF serisi) blokları, aynı eksen üzerinde birbirine paralel ve hizalı olacak şekilde gövdeye bağlanmalıdır. Eksen kaçıklığını minimuma indirmek için yüksek hassasiyet gereken uygulamalarda esnek kaplin veya kavrama seçimi de büyük önem taşır.
Normal çalışma koşullarında yatak bloklarında hafif bir ısınma olabilir. Ancak aşırı ısınma, genellikle anormal bir duruma işaret eder. Olası nedenler arasında yanlış montaj, eksen kaçıklığı, aşırı ön yükleme (eğer sonradan ayar yapıldıysa), yetersiz yağlama veya rulman hasarı bulunabilir. Montaj ve hizalama kontrolü yapılmalıdır.
BK ve FK serisi blokları her ikisi de sabit taraf (fixed end) yatak bloklarıdır ve benzer işlevleri görürler. Temel farklar genellikle gövde yapıları, montaj delik aralıkları ve boyutlandırmalarında olabilir. Uygulamanızın montaj alanına ve teknik çizimlerine en uygun olanı seçmek için her iki serinin kataloglarını karşılaştırmanız önerilir.
Çoğu modelde rulmanlar değiştirilebilir yapıdadır. Ancak, özellikle sabit taraf bloklarında ön yük ayarı ve montaj torku doğru yapılmadığında eksenel boşluk veya sıkışma oluşabilir. Bu nedenle, rulman değişimi yapılacaksa, üretici talimatlarına uyulması ve mümkünse hassas tork anahtarı kullanılması tavsiye edilir. Yanlış montaj rulman ömrünü kısaltabilir.
Mermak CNC ürünleri, üretim hatalarına karşı belirli bir garanti süresi ile gelir. Garanti süresi ve kapsamı, satın alma koşullarına ve ürünün kullanım kılavuzunda belirtilen şartlara göre değişiklik gösterebilir. Detaylı bilgi için lütfen satış ekibimizle iletişime geçin veya ürünle birlikte gelen garanti belgesini inceleyin.
Anormal ses veya titreşim durumunda öncelikle vidalı milin ve yatak bloklarının hizalamasını kontrol edin. Kaplinin doğru takıldığından ve eksen kaçıklığına neden olmadığından emin olun. Montaj cıvatalarının yeterli torkla sıkıldığını ancak aşırı sıkılmadığını kontrol edin. Gerekirse rulmanların dönüşünü elle kontrol ederek takılma olup olmadığını gözlemleyin. Yağlama durumu da kontrol edilmelidir.
FK 17 yatak bloklarının ömrü, çalışma koşullarına (yük, hız, ortam sıcaklığı), doğru montaja ve düzenli bakıma bağlıdır. Ömrünü uzatmak için; katalogda belirtilen yük ve hız limitlerine uyulmalı, hassas ve hizalı montaj yapılmalı, sızdırmazlık elemanlarının sağlamlığı korunmalı ve gerekirse uygun periyotlarda yeniden yağlama yapılmalıdır. Aşırı yük ve kirlilik rulman ömrünü kısaltır.
