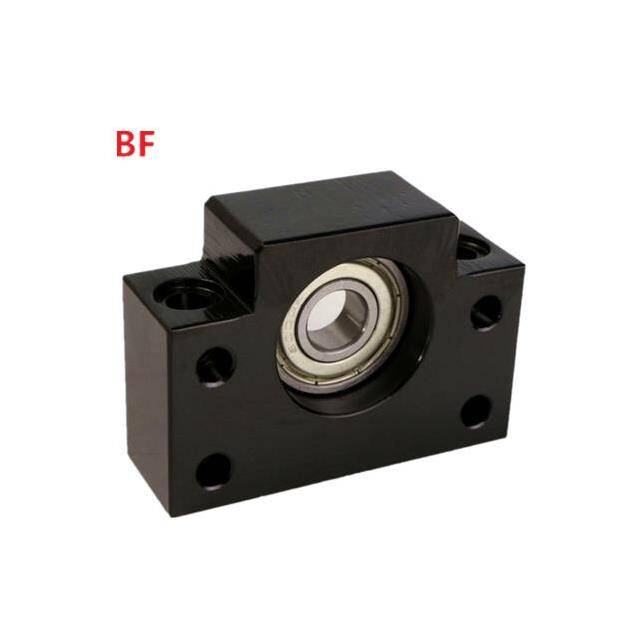

BF 35 Vidalı Mil Uç Yatakları, hassas lineer hareket sistemlerinin kritik bir bileşeni olarak tasarlanmıştır. Bu ünite, özellikle vidalı mil tahrikli sistemlerde, milin serbest ucunu (support end) desteklemek amacıyla kullanılır. Sabit taraf (fixed end) yatak blokları (FK/BK serisi) ile eşleştirilerek, vidalı milin radyal yönde hassas bir şekilde kılavuzlanmasını sağlarken, aynı zamanda milin termal genleşmelerini kontrollü bir biçimde absorbe eder. İç yapısında tek sıralı derin oluklu bilyalı rulman barındıran BF 35, hem radyal yükleri hem de sınırlı eksenel yükleri emniyetle karşılayarak sistemin genel rijitliğini ve çalışma ömrünü artırır.
Endüstriyel otomasyon uygulamalarında, vidalı milin doğru ve kararlı çalışması, makine performansının temelini oluşturur. BF 35, milin yüksek hızlarda dahi dengeli dönmesini sağlayarak titreşimi minimize eder ve konumlandırma hassasiyetini maksimize eder. Özel tasarım gövdesi ve entegre sızdırmazlık elemanları sayesinde, talaşlı imalat ortamları gibi zorlu endüstriyel koşullarda dahi toz, kir ve nemin rulmanlara ulaşmasını engelleyerek bakım ihtiyacını azaltır ve kesintisiz operasyon imkanı sunar. Bu sayede, uzun stroklu ve yüksek çevrimli uygulamalarda güvenilir bir performans sergiler.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

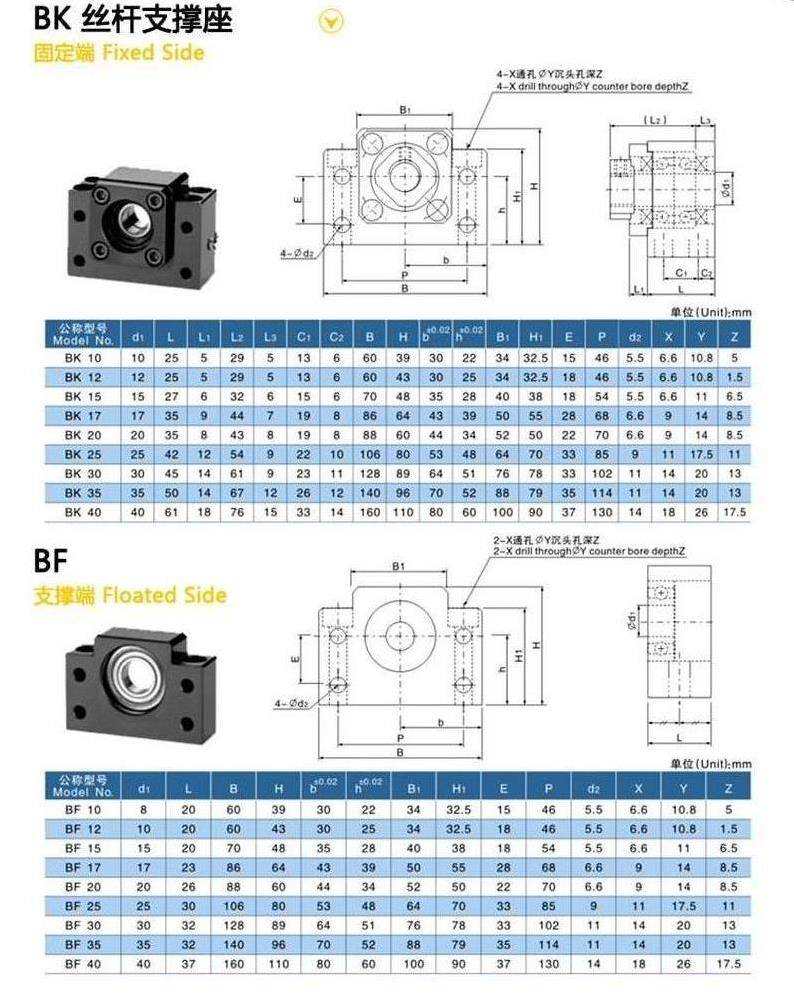

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
BF 35, özellikle uzun stroklu CNC işleme merkezleri, torna tezgahları, freze makineleri ve endüstriyel robotların lineer eksenlerinde yaygın olarak kullanılır. Vidalı milin serbest ucunu destekleyerek, yüksek hızlarda ve dinamik yükler altında dahi eksenel kararlılığı ve konumlandırma hassasiyetini korur. Bu sayede, hassas parça işleme ve hızlı hareket gerektiren uygulamalarda kritik bir rol oynar.
Yüksek devirde dönen vidalı mil sistemleri ve diğer uçta motor bulunan lineer aktüatörlerde BF 35, milin radyal salgısını minimuma indirerek titreşimi azaltır. Bu, özellikle hassas ölçüm cihazları, optik sistemler ve montaj hatları gibi yüksek tekrarlanabilirlik ve düşük gürültü seviyesi gerektiren sistemler için idealdir. FK/BK sabit bloklarla eşleştirilerek tam bir çözüm sunar.
Vidalı milin optimum koşullarda çalışmasını sağlayarak enerji kaybını minimize eder ve makine çalışma süresini artırır. Hassas kılavuzlama sayesinde işlem kalitesini ve üretim verimliliğini yükseltir.
Yüksek kaliteli malzemelerden üretilen gövdesi ve entegre sızdırmazlıkları, zorlu endüstriyel koşullara karşı üstün direnç gösterir. Bu, bakım aralıklarını uzatır ve toplam işletme maliyetlerini düşürür.
Standart endüstriyel ölçülerde tasarlanmış olması, mevcut veya yeni sistemlere hızlı ve sorunsuz bir şekilde entegre edilmesini sağlar. Hazır montaj yapısı, kurulum süresini ve işçilik maliyetlerini azaltır.

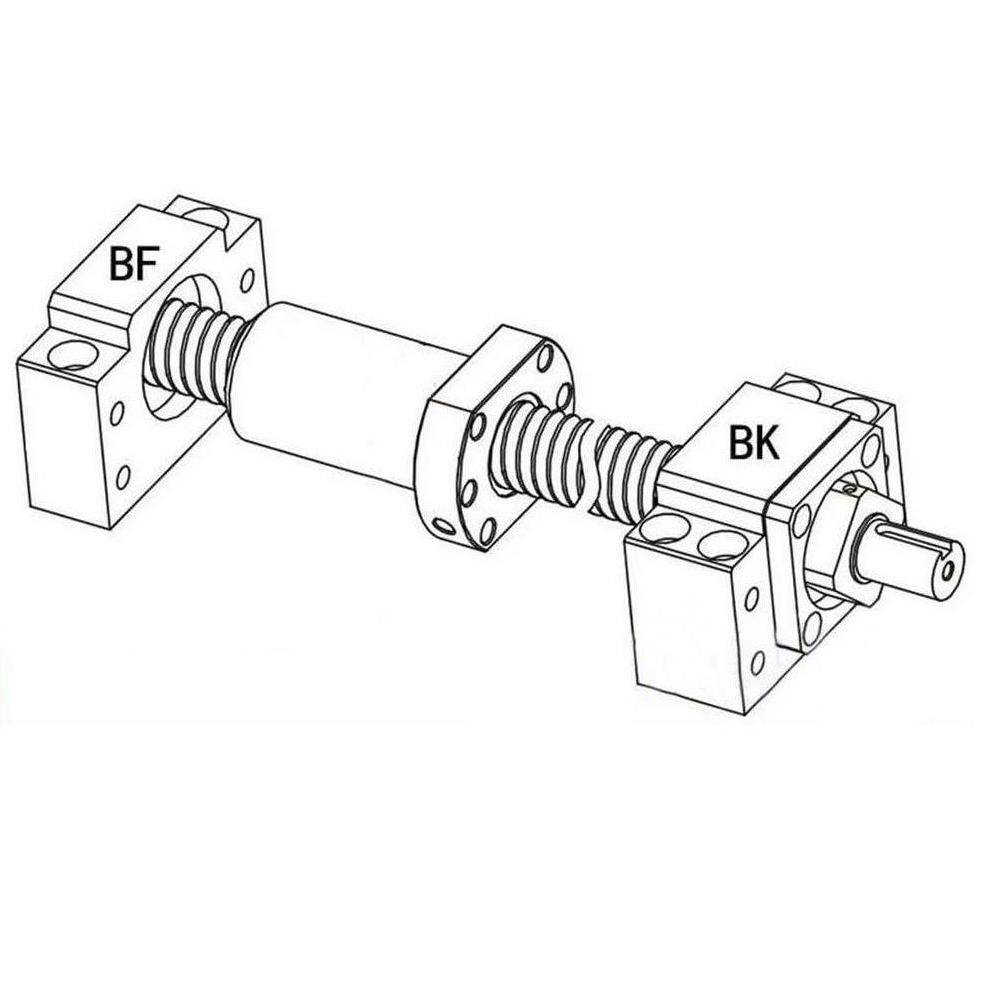

BF 35 Vidalı Mil Uç Yatakları 35 Mm, serbest taraf (support end) vidalı mil yatak bloğu olarak kullanılır. Genellikle vidalı milin, motorun olmadığı, yani sabit taraf bloğunun (FK/BK) karşı ucuna, vidalı milin serbest ucunu desteklemek için monte edilir. Radyal yükleri taşırken, milin ısınmasına bağlı termal genleşmeye izin verir.
BF 35 nominal 35 mm mil çapı için tasarlanmıştır. Ancak ürün adındaki 35 mm değeri, mil ucunun işleneceği nominal çap bilgisini verir. Kullanacağınız vidalı milin katalog değerleri ile blok serisinin uç işleme şeması mutlaka karşılaştırılmalı; omuz çapı, diş boyu ve somun yerleşimi bu değerlere göre tasarlanmalıdır. Uyumsuzluk ciddi montaj ve performans sorunlarına yol açabilir.
Evet, bu durum ciddi bir sorundur. Montaj esnasında "Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanmalıdır." Bu temasın sağlanamaması, yüklerin doğru aktarılamamasına, titreşime, gürültüye ve rulmanın erken aşınmasına neden olur, bu da eksen performansını olumsuz etkiler.
Çoğu modelde rulmanlar değiştirilebilir yapıdadır. Ancak, rulman değişimi yaparken üretici talimatlarına uyulması önemlidir. BF serisi serbest taraf bloklarında sabit taraf bloklarındaki gibi hassas bir ön yük ayarı gerekmese de, doğru sökme ve montaj için uygun çektirme ve tork anahtarı gibi özel aletler gerekebilir. Yanlış montaj rulman ömrünü kısaltabilir.
BF 35 gibi serbest taraf yatak blokları, "doğru seçildiğinde vidalı milin kritik hızını ve eksen rijitliğini artırmaya yardımcı olur." Milin serbest ucunu radyal olarak destekleyerek, yüksek hızlarda oluşabilecek sallanmayı ve titreşimi azaltır, bu da daha yüksek ve stabil çalışma hızlarına ulaşılmasına olanak tanır. Ancak kritik hız, milin boyu, çapı ve sabit taraf bloğu gibi diğer faktörlere de bağlıdır.
BF 35, vidalı milin ısınmasına bağlı boy uzamalarını emniyetli şekilde absorbe etmek üzere tasarlanmıştır. İç yapısındaki tek sıralı derin oluklu bilyalı rulman ve gövde tasarımı sayesinde, mil radyal yönde hassas şekilde kılavuzlanırken, termal genleşmeye belirli miktarda izin verilerek sıkışma riski azaltılır ve sistemin stabil çalışması sağlanır.
Evet, ürünün "Sızdırmazlık elemanları ile kir ve talaşlı ortamlarda uzun ömürlü çalışma imkanı sağlar." Entegre sızdırmazlık elemanları, içerideki rulmanı dış etkenlerden koruyarak çalışma ömrünü uzatır. Ancak çok aşırı kirli veya tozlu ortamlarda ek koruyucu önlemler (körük, ek sızdırmazlık) almak, rulman ömrünü daha da uzatabilir.
"Sabit ve serbest taraf blokları aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlanmalıdır." Bu hizalama, vidalı milin düzgün dönmesini, gereksiz gerilim ve sürtünme oluşmasını engeller. Eksen kaçıklığı, rulmanlara aşırı radyal ve eksenel yük binmesine, titreşime, gürültüye ve erken arızaya yol açarak sistemin ömrünü ve hassasiyetini düşürür.
"Yüksek hassasiyet gereken uygulamalarda, kaplin veya kavrama seçimi eksen kaçıklığını minimuma indirecek tipte olmalıdır." Esnek kaplinler (örn. diyafram veya körüklü kaplinler), küçük eksen kaçıklıklarını tolere ederek motor ve vidalı mil arasındaki gerilimi azaltır, bu da rulmanların ömrünü uzatır ve hassasiyeti korur. Rijit kaplinlerden kaçınılmalıdır.
BF 35'in iç yapısındaki tek sıralı derin oluklu bilyalı rulman, "hem radyal hem de sınırlı eksenel yükleri taşıyacak şekilde seçilir." Ancak ana görevi vidalı milin serbest ucuna radyal destek sağlamak ve termal genleşmeyi yönetmektir. Yüksek veya sürekli eksenel yükler için genellikle motor tarafındaki sabit bloklar (BK/FK) tercih edilmelidir.
BF 35 bloğundan gelen ses veya titreşim, birkaç nedenden kaynaklanabilir: yanlış hizalama, mil omuz yüzeyi ile rulman arasında tam temas olmaması, rulman hasarı, yetersiz yağlama veya vidalı milin kritik hıza yaklaşması. İlk olarak montaj ve hizalamayı kontrol etmeli, ardından rulmanın durumunu gözden geçirmelisiniz. Problemin devam etmesi halinde Mermak CNC teknik servisi ile iletişime geçmenizi öneririz.
BF 35, entegre sızdırmazlık elemanları ile uzun ömürlü çalışacak şekilde tasarlanmıştır ve genellikle ilk montajda yeterli yağlama ile gelir. Ancak, çalışma koşulları (yüksek hız, sıcaklık, yük) rulman ömrünü ve yağlama ihtiyacını etkileyebilir. Detaylı bilgi için Mermak CNC teknik dokümantasyonuna bakmalı veya rulman tipine uygun endüstriyel gres önerileri için teknik servisimizle iletişime geçmelisiniz.
BF 35, "FK/BK sabit blok ile eşlenmiş vidalı mil eksenleri", "uzun strok çalışan CNC ve otomasyon eksenleri", "yüksek hızda dönen vidalı mil sistemleri" ve "diğer uçta motor bulunan lineer aktüatörler" gibi çeşitli uygulamalarda kullanılabilir. Dolayısıyla, vidalı milin motor olmayan serbest ucunu desteklemek üzere motorlu lineer aktüatörlerde de güvenle tercih edilebilir.
BF 35, vidalı milin serbest ucunu desteklemek ve termal genleşmeyi yönetmek için optimize edilmiş bir vidalı mil uç yatağıdır. "UFL veya UP tipi gövdeler ise çoğunlukla düz mil desteklemede kullanılır ve sabit/serbest ayrımı yapılmaz." Eğer sisteminizde vidalı mil yerine düz bir mil kullanıyorsanız ve daha hafif yükler ile kompakt bir tasarım arıyorsanız, UFL/UP tipi yataklar daha pratik ve ekonomik bir çözüm olabilir.
Mermak CNC ürünleri, endüstriyel standartlara uygun belirli bir garanti süresi ile gelmektedir. Garanti koşulları ve süresi için lütfen ürün faturanıza veya web sitemizdeki garanti politikamıza bakınız. Arıza durumunda, deneyimli teknik servisimiz onarım ve yedek parça desteği sağlamaktadır. Detaylı bilgi ve servis talebi için lütfen Mermak CNC ile iletişime geçiniz.
