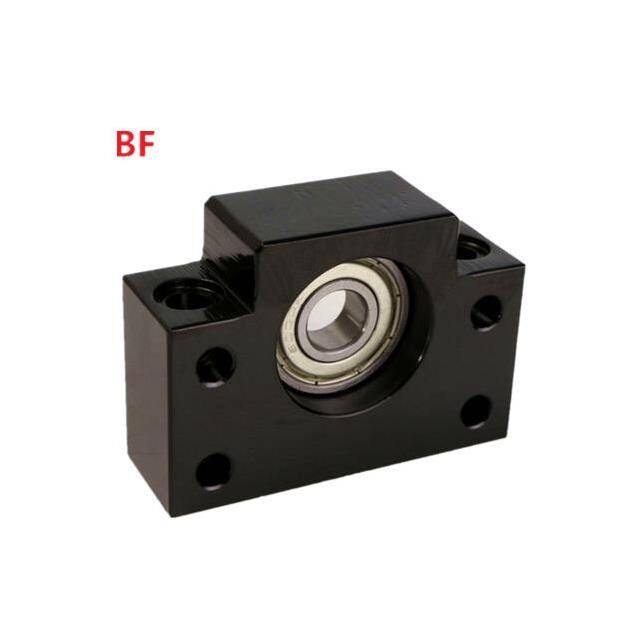

Bf 20 Vidalı Mil Uç Yatakları, yüksek hassasiyet gerektiren lineer hareket sistemlerinde vidalı milin serbest ucunu (support end) desteklemek üzere tasarlanmış kritik bir komponenttir. Bu yatak bloğu, özellikle vidalı mil tahrikli otomasyon eksenlerinde, milin radyal yönde hassas bir şekilde kılavuzlanmasını sağlarken, sistemin dinamik performansını ve kararlılığını artırır. İç yapısında kullanılan tek sıralı derin oluklu bilyalı rulman, milin eksenel hareketine izin veren yapısıyla termal genleşmelerden kaynaklanabilecek sıkışma ve ön yük sorunlarını minimize eder. Bu sayede, uzun çalışma süreleri boyunca stabil ve güvenilir bir performans sunulur.
Endüstriyel otomasyonun vazgeçilmez bir parçası olan Bf 20 uç yatakları, sabit taraf (fixed end) vidalı mil yatak blokları (FK/BK serisi) ile eşleştirilerek sistemin genel rijitliğini ve kritik hızını optimize etmeye yardımcı olur. Mil üzerinde oluşan radyal yükleri gövdeye emniyetli bir şekilde aktarırken, sınırlı eksenel yükleri de tolere edebilme kabiliyeti sayesinde genel sistem güvenilirliğini artırır. Kompakt tasarımı ve kolay montaj özellikleri ile mühendislik süreçlerinde zaman ve maliyet avantajı sağlarken, sızdırmazlık elemanları sayesinde zorlu endüstriyel ortamlarda dahi uzun ömürlü ve sorunsuz çalışmayı garanti eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu uç yatakları, CNC router'lar, freze makineleri ve diğer hassas işleme merkezlerinde uzun stroklu vidalı mil eksenlerinde kullanılır. FK/BK sabit bloklarla eşleştirilerek, yüksek hızda ve doğrulukta konumlandırma gerektiren eksenlerde vidalı milin kritik hızını ve genel rijitliğini artırır.
Endüstriyel robotik sistemlerde, otomatik montaj hatlarında ve malzeme taşıma ekipmanlarında görülen yüksek hızda dönen ve uzun stroklu lineer aktüatörlerde tercih edilir. Vidalı milin serbest ucunun hassas ve güvenilir bir şekilde desteklenmesini sağlayarak sistem performansını ve ömrünü uzatır.
Artan kritik hız ve eksen rijitliği sayesinde makine çevrim sürelerini kısaltır, üretim kapasitesini artırır ve hassas konumlandırma ile atık oranını minimize ederek genel verimliliğe doğrudan katkı sağlar.
Yüksek kaliteli rulman malzemesi, hassas işlenmiş gövde ve etkili sızdırmazlık elemanları sayesinde kirli, tozlu ve talaşlı endüstriyel ortamlarda dahi minimum aşınma ile uzun süreli, güvenilir ve bakım gerektirmeyen çalışma sunar.
Standardize edilmiş boyutları ve önceden ayarlı rulman yapısı sayesinde mevcut sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Montaj süresini ve işçilik maliyetlerini düşürerek devreye alma süreçlerini hızlandırır.

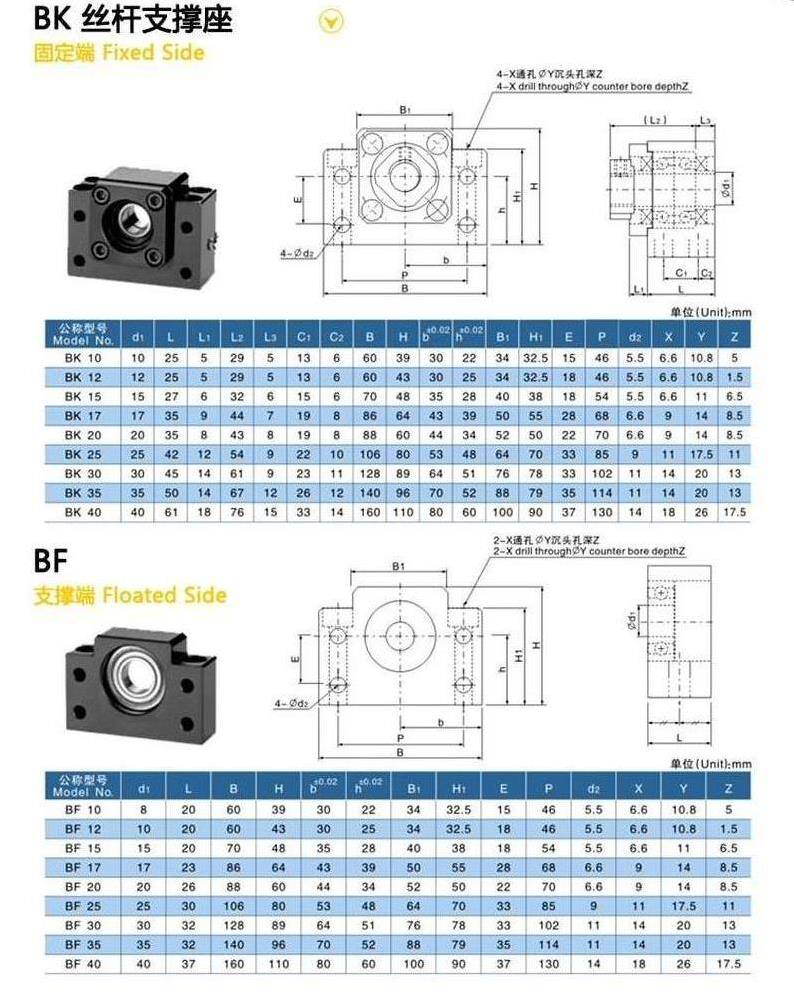

BF 20 bloğu, adından da anlaşılacağı gibi nominal 20 mm çapındaki vidalı miller için tasarlanmıştır. Ancak, vidalı milin uç kısmının, BF 20 bloğunun katalog değerlerindeki uç işleme şemasına (omuz çapı, diş boyu ve somun yerleşimi) birebir uygun şekilde işlenmiş olması kritik öneme sahiptir. Aksi takdirde tam uyum ve hassasiyet sağlanamaz.
Montajda sabit (BK/FK) ve serbest (BF/FF) taraf bloklarının aynı eksen üzerinde paralel ve hizalı olması şarttır. Yanlış hizalama, rulmanlara aşırı radyal veya eksenel yük bindirerek erken aşınmaya, titreşime, gürültüye ve vidalı milin sıkışmasına neden olabilir. Yüksek hassasiyet gereken uygulamalarda, eksen kaçıklığını minimuma indirecek esnek kaplin veya kavrama seçimi de önemlidir.
BF 20 serbest taraf bloğu, milin ısınmasına bağlı boy uzamalarını emniyetli bir şekilde absorbe etmek üzere tasarlanmıştır. İç yapısındaki tek sıralı derin oluklu bilyalı rulman, radyal yönde hassas kılavuzlama yaparken, belirli miktarda termal genleşmeye izin vererek sıkışma riskini azaltır. Bu sayede milin uzaması sistem performansını olumsuz etkilemez.
BF 20 bloğunun iç yapısında kullanılan derin oluklu bilyalı rulman, hem radyal hem de sınırlı eksenel yükleri taşıyacak şekilde seçilmiştir. Yüksek torklu bir motorla kullanıldığında vidalı mil üzerinde oluşan eksenel yükleri güvenli bir şekilde aktarır. Ancak, kritik yük değerleri için ürün kataloğundaki spesifik değerlere bakılması ve uygulamanızın gereksinimlerine göre kontrol edilmesi tavsiye edilir.
BF 20 yatak blokları, zorlu endüstriyel ortamlar için sızdırmazlık elemanları ile donatılmıştır. Bu elemanlar, kir, toz ve talaşın rulman içine girmesini engelleyerek rulmanın ömrünü uzatır. Soğutma sıvısı gibi kimyasal etkileşimler için düzenli kontrol ve temizlik önerilir; ancak genel olarak bu tür ortamlarda uzun ömürlü çalışma imkanı sunar.
BF 20 gibi doğru seçilmiş bir serbest taraf yatak bloğu, vidalı milin kritik hızını ve eksen rijitliğini artırmaya doğrudan yardımcı olur. Milin ucunu stabil bir şekilde destekleyerek yüksek hızlarda oluşabilecek titreşimleri ve esnemeyi azaltır. Bu da daha yüksek işleme hızları ve daha iyi yüzey kalitesi anlamına gelir.
BF 20 bloklarının içindeki rulmanlar genellikle fabrikasyon olarak ömür boyu yağlanmış veya uzun ömürlü gres ile doldurulmuş olarak gelir ve normal koşullarda ek yağlama gerektirmezler. Ancak çok ağır çalışma koşulları, yüksek sıcaklık veya aşırı kirlilik gibi durumlarda teknik servisimizle iletişime geçerek bakım ve yağlama önerileri almanız faydalı olacaktır.

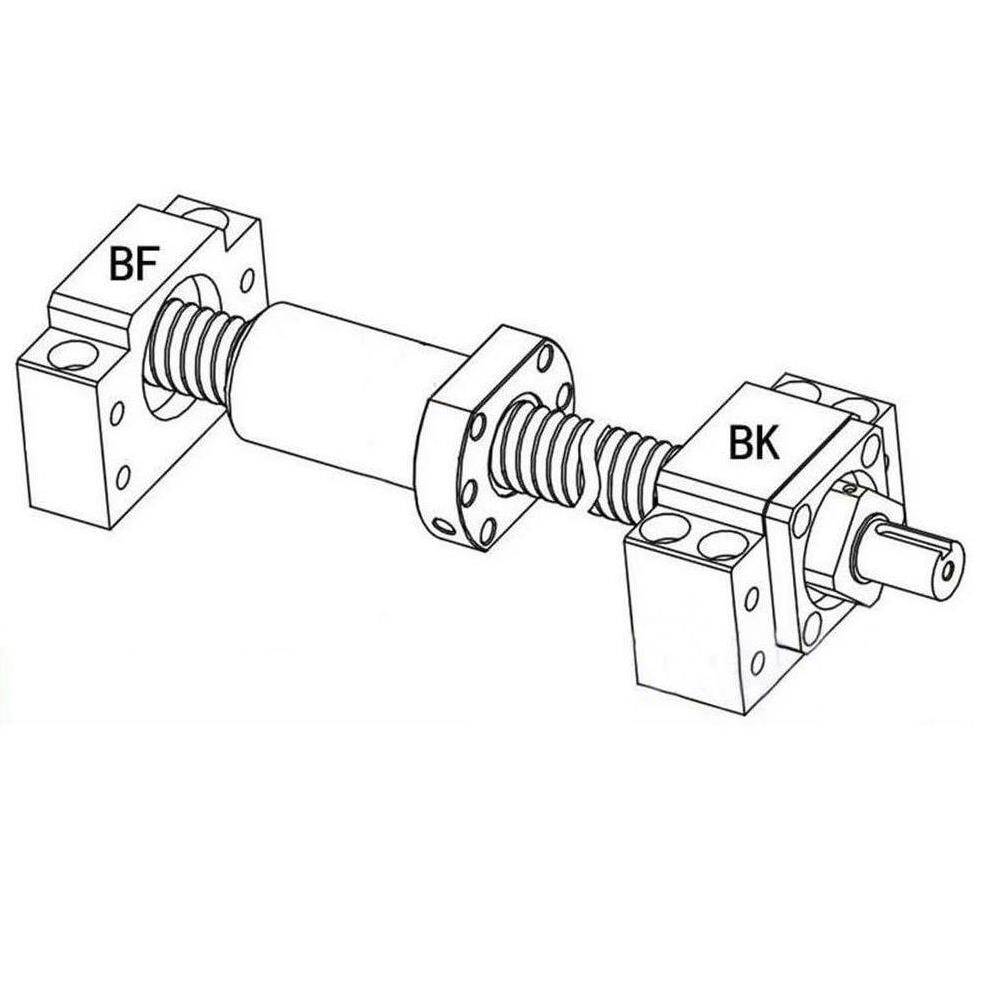

BF 20 serbest taraf (support end) bloğu, vidalı milin motor tarafının karşısında, mili desteklemek ve termal genleşmeyi absorbe etmek için kullanılır. BK/FK ise sabit taraf (fixed end) bloğudur ve genellikle motor tarafında vidalı mile hem radyal hem de eksenel yükleri karşılayacak şekilde sabit destek sağlar. Yüksek hassasiyet ve rijitlik gerektiren sistemlerde, vidalı milin her iki ucunun da doğru bloklarla desteklenmesi (bir uçta sabit, diğer uçta serbest) mutlak suretle tavsiye edilir.
Evet, BF 20 serbest taraf vidalı mil yatak bloğu, özellikle uzun strok çalışan CNC ve otomasyon eksenlerinde sıkça tercih edilen bir çözümdür. Vidalı milin serbest ucunu destekleyerek tüm eksen boyunca stabiliteyi artırır ve milin sallanmasını veya kritik hız limitlerine ulaşmasını engeller, böylece uzun stroklarda dahi yüksek hassasiyet ve verimlilik sağlar.
Çoğu modelde BF 20 bloklarının içindeki derin oluklu bilyalı rulmanlar değiştirilebilir yapıdadır. Ancak, özellikle sabit taraf bloklarında ön yük ayarı ve montaj torku kritik olduğundan, serbest tarafta da doğru montaj hassasiyet için önemlidir. Rulman değişimi yapacaksanız, üretici talimatlarına uyulması ve uygun özel aletlerin (çektirme, pres gibi) kullanılması tavsiye edilir. Yanlış montaj rulmana veya bloğa zarar verebilir.
Mermak CNC olarak tüm ürünlerimizde olduğu gibi BF 20 Vidalı Mil Uç Yatakları için de standart garanti koşullarımız geçerlidir. Garanti süresi ve detayları için lütfen satın alma belgenizi kontrol edin veya web sitemizdeki garanti politikamızı inceleyin. Herhangi bir arıza durumunda, öncelikle teknik servisimizle iletişime geçerek durumu bildirmeniz ve talimatları takip etmeniz gerekmektedir.
Evet, BF 20 yatak blokları için aşınabilecek sızdırmazlık elemanları ve diğer bazı kritik parçaların yedek parça temini mümkündür. Parça ihtiyacınız olduğunda, ürün seri numarası veya teknik çizim bilgileriyle birlikte Mermak CNC yedek parça departmanımızla iletişime geçerek uygun parçaları temin edebilirsiniz.
Elbette, montaj veya kullanım sırasında herhangi bir sorunla karşılaştığınızda veya teknik desteğe ihtiyaç duyduğunuzda Mermak CNC teknik servis ekibimizle iletişime geçebilirsiniz. Uzman ekibimiz, size doğru yönlendirmeyi yaparak sorunlarınızın çözümü için yardımcı olacaktır. Doğru montaj, ürünün ömrü ve performansı için çok önemlidir.
