Bf 12 Vidalı Mil Uç Yatakları 10 Mm
-
5
22
-
4
4
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerBf 12 Vidalı Mil Uç Yatakları 10 Mm
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Bf 12 Vidalı Mil Uç Yatakları 10 Mm, endüstriyel otomasyon sistemlerinde vidalı mil tahrikli lineer eksenlerin serbest taraf (support end) desteği için kritik öneme sahip bir bileşendir. Bu özel tasarım yatak bloğu, vidalı milin karşı ucunda, yani genellikle motorun bulunmadığı serbest tarafta konumlandırılarak, milin radyal yönde hassas bir şekilde kılavuzlanmasını sağlar. BK/FK serisi sabit taraf (fixed end) bloklarıyla eşleştirilerek kullanıldığında, vidalı mil sisteminin genel rijitliğini ve konumlandırma hassasiyetini önemli ölçüde artırır, böylece yüksek performanslı ve stabil bir hareket ekseni oluşturulmasına olanak tanır.
Ürünün iç yapısında tek sıralı derin oluklu bilyalı rulman kullanılması, milin hem radyal hem de sınırlı eksenel yükleri emniyetle taşımasını temin eder. Entegre rulman ve gövde tasarımı, vidalı milin operasyon sırasında ısınmasına bağlı olarak meydana gelen boy uzamalarını, rulman iç boşluğu ve yapısal esneklik sayesinde kontrollü bir şekilde absorbe eder. Bu termal genleşme yönetimi, milin sıkışmasını önleyerek sistemin uzun ömürlü ve sorunsuz çalışmasını güvence altına alır. Sızdırmazlık elemanları ile donatılmış yapısı, toz, kir ve talaş gibi endüstriyel ortam kirleticilerine karşı koruma sağlayarak bakım ihtiyacını minimize eder ve operasyonel güvenilirliği maksimize eder.
Öne Çıkan Avantajlar
- Hassas Radyal Kılavuzlama: Tek sıralı derin oluklu bilyalı rulman entegrasyonu sayesinde vidalı milin radyal yönde yüksek doğrulukla desteklenmesi ve konumlandırılması, eksenel salgıların minimize edilmesi.
- Optimize Edilmiş Termal Genleşme Yönetimi: Vidalı milin ısınmasına bağlı boy uzamalarının, rulman iç boşluğu ve özel gövde tasarımı ile kontrollü bir şekilde emilmesi, milin sıkışma riskinin ortadan kaldırılması ve operasyonel kararlılığın artırılması.
- Yüksek Yük Taşıma Kapasitesi ve Güvenilirlik: Hem radyal hem de sınırlı eksenel yükleri güvenli bir şekilde aktarabilme yeteneği ile sistemin genel rijitliğini ve çalışma ömrünü desteklemesi.
- Kolay Entegrasyon ve Montaj: Hazır gövde ve ayarlı rulman yapısı sayesinde tasarım ve montaj süreçlerinin basitleştirilmesi, mühendislik zamanından tasarruf sağlanması.
- Zorlu Ortamlara Uyum: Entegre sızdırmazlık elemanları sayesinde kirli, tozlu ve talaşlı endüstriyel ortamlarda dahi uzun ömürlü ve bakım gerektirmeyen çalışma imkanı sunması.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Takım Tezgahları ve Otomasyon Eksenleri
Yüksek hassasiyet ve rijitlik gerektiren CNC freze, torna, lazer kesim makineleri ve robotik sistemlerdeki uzun strok çalışan lineer eksenlerde kullanılır. Vidalı milin serbest ucunu destekleyerek, özellikle FK/BK serisi sabit bloklarla eşleştirildiğinde, eksenel rijitliği ve kritik hızı artırır, böylece işleme kalitesini ve hızını optimize eder.
Yüksek Hızlı ve Yüksek Devirli Vidalı Mil Sistemleri
Yüksek devirde çalışan ve operasyonel ısınma nedeniyle mil boyunda uzamaların kritik olduğu vidalı mil sistemlerinde vazgeçilmezdir. BF 12, milin termal genleşmesini emniyetli bir şekilde tolere ederek, milin sıkışmasını önler ve yüksek hızlarda dahi stabil, güvenilir bir çalışma performansı sunar.
Lineer Aktüatörler ve Özel Makine İmalatları
Paketleme makineleri, montaj hatları, test ekipmanları ve diğer özel makine imalatlarında kullanılan lineer aktüatörlerde, tahrik motorunun bulunduğu diğer uçtaki vidalı milin serbest tarafında radyal destek görevi görür. Bu, sistemin genel kararlılığını artırır ve uzun süreli, hassas konumlandırma yeteneği sağlar.
Operasyonel Avantajlar
Yüksek Verimlilik
Vidalı milin hassas radyal kılavuzlanması ve termal genleşme yönetim kapasitesi sayesinde, sistemin genel verimliliğini artırır, titreşimi azaltır ve konumlandırma doğruluğunu destekleyerek enerji kaybını minimize eder.
Uzun Kullanım Ömrü
Yüksek kaliteli malzeme seçimi, dayanıklı derin oluklu bilyalı rulman yapısı ve entegre sızdırmazlık elemanları ile zorlu endüstriyel koşullarda dahi minimum bakım ihtiyacıyla uzun süreli ve güvenilir çalışma ömrü sunar.
Kolay Entegrasyon
Kompakt ve optimize edilmiş gövde tasarımı ile standart vidalı mil uç işleme ölçülerine tam uyumluluk sağlar. Bu sayede mevcut sistemlere hızlı, kolay ve hatasız entegrasyon imkanı sunarak montaj süreçlerini basitleştirir ve zaman kazandırır.

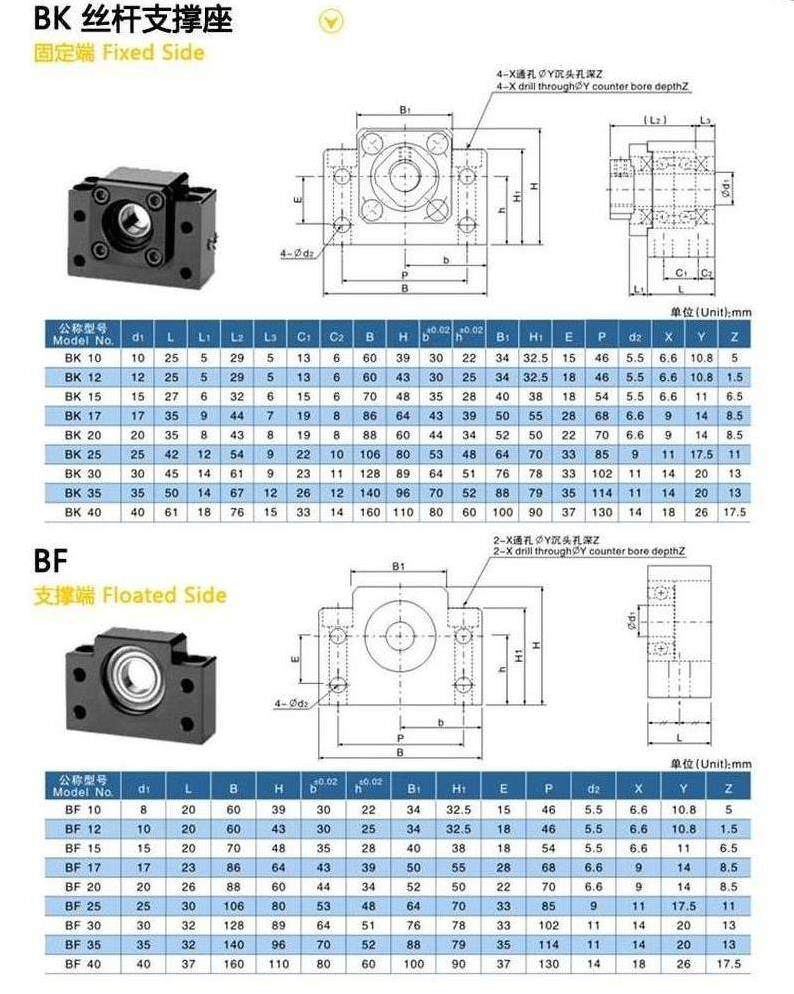

BF12 Ölçüleri
Birlikte Kullanilabilecek Urunler
Bf 12 Vidalı Mil Uç Yatakları 10 Mm Hakkında Merak Edilenler ve Teknik Detaylar

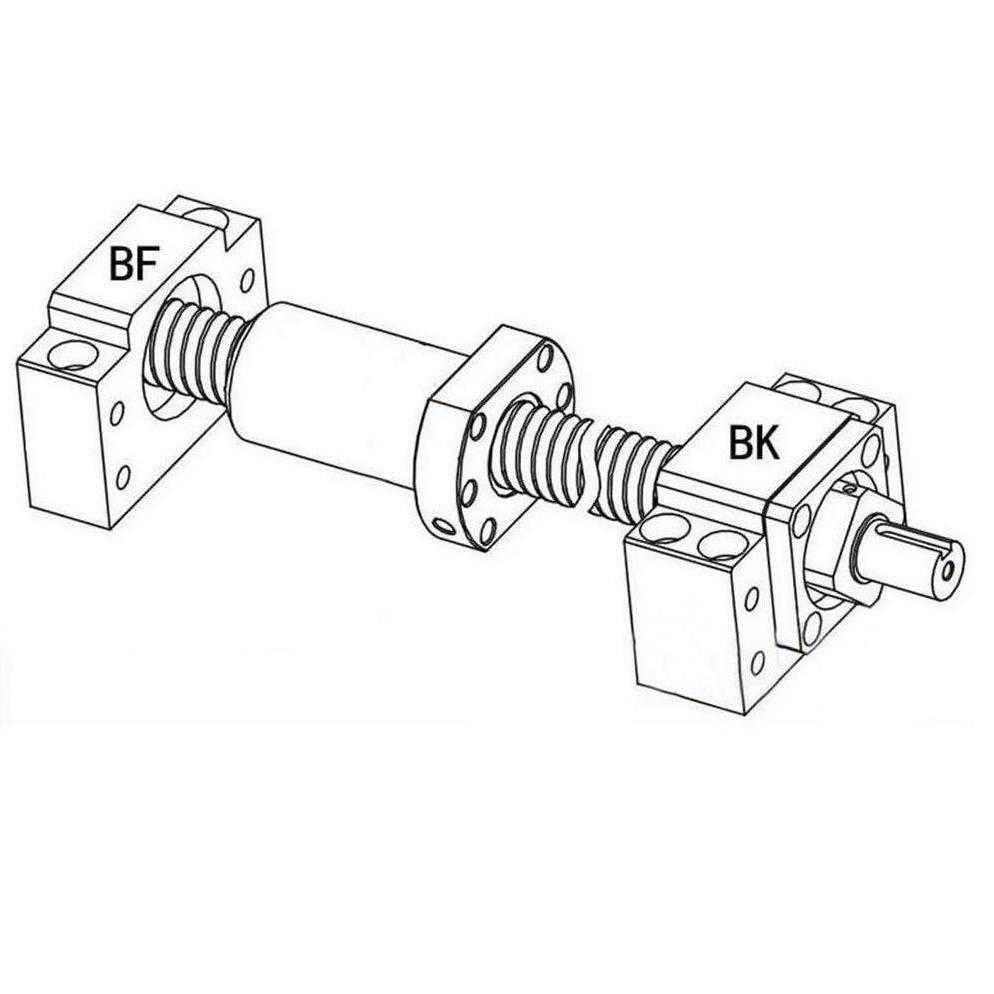

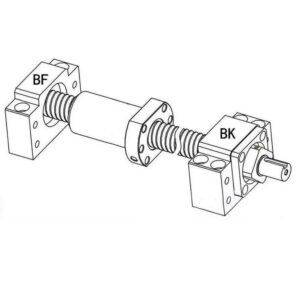

BF 12, "serbest taraf (support end)" vidalı mil yatak bloğu olarak geçer. Genellikle motorun bağlı olduğu sabitleme bloğunun (BK/FK serisi gibi) karşı ucunda, vidalı milin serbest ucunu desteklemek için kullanılır. Bu sayede milin radyal yönde stabil kalması sağlanırken, termal genleşmeler de emniyetli bir şekilde karşılanmış olur.
Ürün adındaki "10 mm" nominal mil çapını belirtir. Ancak vidalı milinizin ucunun BF 12 bloğuna tam oturabilmesi için omuz çapı, diş boyu ve somun yerleşimi gibi uç işleme ölçülerinin blok serisinin katalog değerlerine uygun olması şarttır. Farklı uç işleme ölçüleri montaj sorunlarına yol açabilir veya rulmanın tam performans vermesini engelleyebilir. Mermak CNC katalog değerlerini mutlaka karşılaştırın.
Çoğu BF serisi modelde rulmanlar değiştirilebilir yapıdadır. Ancak rulman değişimi yaparken üretici talimatlarına uyulması ve özellikle sabit taraf bloklarındaki ön yük ayarı için tork anahtarı kullanılması önemlidir. Yanlış montaj veya ayar, eksenel boşluğa ya da rulmanın sıkışmasına neden olabilir. Bu tür hassas işlemler için mümkünse teknik servisimizden destek almanızı tavsiye ederiz.
BF 12 serbest taraf bloğu, iç yapısında tek sıralı derin oluklu bilyalı rulman kullandığından, temel olarak radyal yükleri taşımak ve milin radyal yönde hassas kılavuzlanmasını sağlamak üzere tasarlanmıştır. Sınırlı eksenel yükleri taşıyabilir ancak yüksek ve sürekli eksenel itme kuvvetleri için sabit taraf (BK/FK) blokları gibi eksenel yük kapasitesi daha yüksek ürünler tercih edilmelidir. Uygulamanızdaki eksenel yük değerlerini teknik ekibimizle paylaşarak doğru blok seçimini yapabilirsiniz.
BF 12 serisi, yüksek hızda dönen vidalı mil sistemleri için de uygun bir seçenektir. Doğru seçildiğinde ve vidalı milin kritik hız sınırları içinde kalındığında, eksen rijitliğini artırarak yüksek hızlı uygulamalarda stabilite sağlar. Ancak montaj hassasiyeti ve blokların doğru hizalanması, yüksek hız performansı için doğrudan etkili kritik faktörlerdir.
Mil omuz yüzeyi ile rulman iç bileziği arasındaki tam ve temiz temas, vidalı milin radyal ve sınırlı eksenel yüklerini rulmana ve dolayısıyla yatak bloğuna güvenli ve eşit bir şekilde aktarmak için hayati öneme sahiptir. Temas eksikliği veya boşluk, rulmanın dengesiz yüklenmesine, titreşime, erken aşınmaya ve hatta yatak bloğunun hasar görmesine yol açabilir. Bu durum sisteminizin hassasiyetini ve ömrünü olumsuz etkileyecektir.
BF 12 yatak bloğu, sızdırmazlık elemanları ile birlikte tasarlandığı için kirli ve talaşlı ortamlarda uzun ömürlü çalışma imkanı sunar. Bu sızdırmazlık elemanları, rulman içine toz, talaş veya nem girmesini engelleyerek rulmanın ömrünü korur. Ancak çok agresif ortamlarda, ek dış koruyucu kapaklar veya körükler kullanmak performansı ve ömrü daha da artırabilir.
Sabit ve serbest taraf bloklarının aynı eksen üzerinde paralel ve hizalı olmaması, vidalı mil üzerinde gereksiz gerilimlere, rulmanlarda aşırı ve dengesiz yüklenmelere neden olur. Bu durum, sistemde titreşim, gürültü, enerji kaybı, hassasiyet kaybı ve en önemlisi rulmanların ve vidalı milin ömrünün kısalması gibi ciddi sorunlara yol açar. Montajda hizalamaya azami özen gösterilmesi kritik öneme sahiptir.
BF 12 serbest taraf bloğu, vidalı milin termal genleşmesine belirli miktarda izin verecek şekilde tasarlanmıştır. İç yapısındaki derin oluklu bilyalı rulman ve gövde tasarımı sayesinde, milin ısınmasına bağlı boy uzamaları emniyetli bir şekilde absorbe edilir. Bu özellik, milin sıkışmasını önleyerek sistemin sorunsuz çalışmasını sağlar ve uzun stroklu uygulamalar için önemli bir mühendislik avantajıdır.
BF 12 serisi yatak bloklarının iç yapısında genellikle tek sıralı standart derin oluklu bilyalı rulmanlar kullanılır. Bu, yedek parça teminini kolaylaştırır. Ancak rulman değişimi gerektiğinde, doğru tolerans ve özelliklere sahip
Bf12 Ne İşe Yarar
BF12 kullanım amacı
BF12 teknik açıklama
BF12 özellikleri
BF12 bağlantı ve montaj
BF12 vidalı mil uç yatakları, özellikle CNC makinelerinde ve otomasyon sistemlerinde kullanılan bilyalı vidalı millerin serbest (hareketsiz) ucunu sabitlemek ve desteklemek için tasarlanmış bir yatak bloğudur. Temel görevi, milin eksenel ve radyal hareketini sınırlandırarak sistemde hassasiyet ve stabilite sağlamaktır.
Teknik ve kullanım açıklaması:
- BF12, genellikle 10 mm çapındaki bilyalı vidalı millerle birlikte kullanılır.
- Milin bir ucu genellikle sabit yatak (BK12 gibi) ile sabitlenirken, diğer ucu BF12 ile serbestçe desteklenir.
- BF12 yatak bloğu, içinde bir rulman barındırır ve milin düzgün dönmesini sağlar, aynı zamanda milin yatak bloğu içinde hafifçe eksenel hareketine izin verir.
- CNC eksenlerinde, özellikle X, Y veya Z eksenlerinde doğrusal hareketin hassas ve sorunsuz olması için kullanılır.
- Montaj sırasında, BF12 bloğu makine gövdesine sabitlenir ve milin ucu bloğun içindeki rulmana geçirilir. Sıkma vidası veya uygun bağlantı elemanları ile sabitlenir.
Kullanımda dikkat edilmesi gerekenler:
- Mil ve yatak bloğu montaj yüzeyleri temiz ve pürüzsüz olmalıdır.
- Montaj sırasında hizalama hatalarından kaçınılmalıdır.
- Yatak ve mil arasında uygun yağlama yapılmalıdır.
- Cıvatalar eşit ve yeterli torkta sıkılmalıdır.
Kısaca, BF12, bilyalı vidalı milin serbest ucunu destekleyerek, sistemde titreşim ve sehim oluşmasını engeller, uzun ömürlü ve hassas çalışma sağlar.
