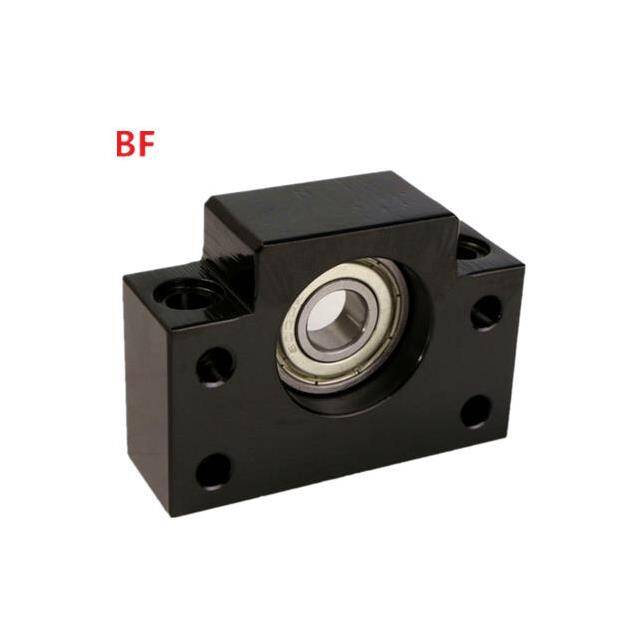

Bf 17 Vidalı Mil Uç Yatakları 17 Mm, endüstriyel otomasyon sistemlerinde vidalı mil tahrikli lineer eksenlerin kritik bileşenlerinden biri olarak öne çıkar. Özellikle serbest taraf (support end) vidalı mil yatak bloğu olarak tasarlanan bu ünite, vidalı milin karşı ucunda konumlanarak milin radyal yöndeki hassas kılavuzluğunu sağlar. Bu sayede, sabit taraf bloğu (FK/BK serisi) ile mükemmel bir uyum içinde çalışarak vidalı milin genel rijitliğini, dönme hassasiyetini ve operasyonel kararlılığını önemli ölçüde artırır. Yüksek hassasiyetli hareket ve pozisyonlama gerektiren uygulamalar için vazgeçilmez bir çözümdür.
Ürünün iç yapısında, tek sıralı derin oluklu bilyalı rulman kullanılmıştır. Bu özel rulman tipi, sadece radyal yükleri değil, aynı zamanda sınırlı eksenel yükleri de emniyetle taşıyabilme kapasitesine sahiptir. En kritik mühendislik avantajlarından biri, vidalı milin çalışma sırasında ısınmasına bağlı olarak meydana gelen boy uzamalarını, rulman iç boşluğu ve optimize edilmiş gövde tasarımı sayesinde güvenli bir şekilde absorbe edebilmesidir. Bu termal genleşme yönetimi, milin sıkışmasını, aşırı gerilmeyi ve erken aşınmayı önleyerek sistemin uzun ömürlü ve sorunsuz çalışmasını garanti eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bf 17 Vidalı Mil Uç Yatakları, özellikle uzun stroklu, yüksek hızlı CNC işleme merkezleri, freze tezgahları, robotik kollar ve otomatik montaj hatlarında vazgeçilmezdir. Bu tür uygulamalarda vidalı milin serbest ucunu destekleyerek eksenel kaçıklıkları minimize eder, işleme hassasiyetini ve tekrar edilebilirliği artırır. BK/FK sabit bloklarla eşleştirilerek sistemin genel rijitliğini maksimize eder, dinamik yükler altında bile stabil hareket sağlar.
Paketleme makineleri, malzeme taşıma robotları, konveyör sistemleri ve diğer endüstriyel lineer hareket sistemlerinde vidalı milin dinamik yükler altında stabil çalışmasını sağlar. Milin yüksek hızlarda dönmesinden kaynaklanan titreşimleri ve yanal salınımları kontrol altına alarak operasyonel güvenliği ve ekipman ömrünü uzatır. Hassas konumlandırma ve sürekli çalışma gerektiren bu alanlarda güvenilir bir destek sunar.
Vidalı milin kritik hızını artırarak daha hızlı çevrim süreleri ve yüksek üretim kapasitesi sağlar. Azaltılmış sürtünme ve hassas yataklama sayesinde enerji verimliliğine katkıda bulunarak işletme maliyetlerini düşürür.
Yüksek kaliteli rulmanlar, dayanıklı gövde malzemesi ve etkin sızdırmazlık elemanları sayesinde aşınmaya, korozyona ve çevresel etkilere karşı dirençlidir. Bu sayede bakım aralıklarını uzatır ve toplam sahip olma maliyetini düşürür.
Standartlaştırılmış boyutlar ve hazır montaj delikleri ile mevcut sistemlere kolayca entegre edilebilir. Montaj süresini kısaltır, devreye alma süreçlerini hızlandırır ve sistem mühendisliği karmaşıklığını azaltarak zaman ve maliyet tasarrufu sağlar.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
BF 17, 'serbest taraf (support end) vidalı mil yatak bloğu' olarak geçer. Bu da demek oluyor ki, vidalı milin serbest ucunu, yani genellikle motorun bağlı olduğu sabitleme bloğunun (FK/BK serisi) karşı tarafını desteklemek için kullanılır. Amacı, mili radyal yönde kılavuzlamak ve termal genleşmeye izin vermektir.

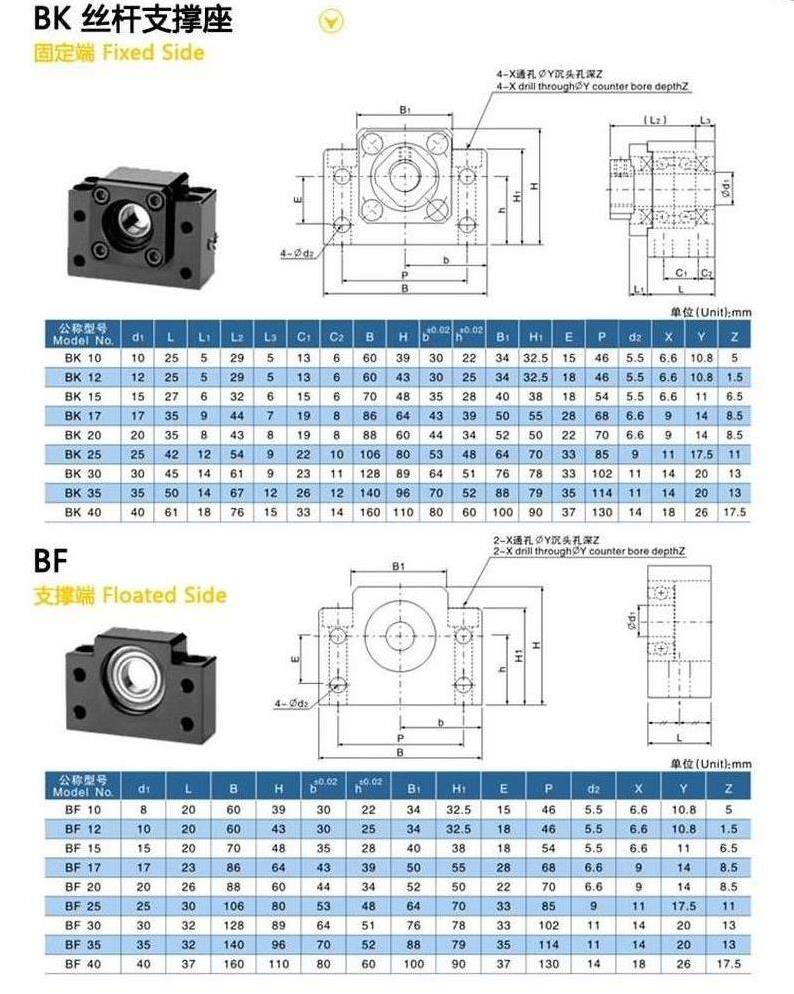

Ürünün adında geçen "17 mm" değeri, vidalı milinizin ucunun işleneceği nominal çap bilgisini ifade eder. Vidalı milinizin katalog değerlerini ve BF 17 bloğunun uç işleme şemasını mutlaka karşılaştırmalısınız. Milin omuz çapı, diş boyu ve somun yerleşimi gibi detayların bu değerlere uygun olarak tasarlanması kritik öneme sahiptir.

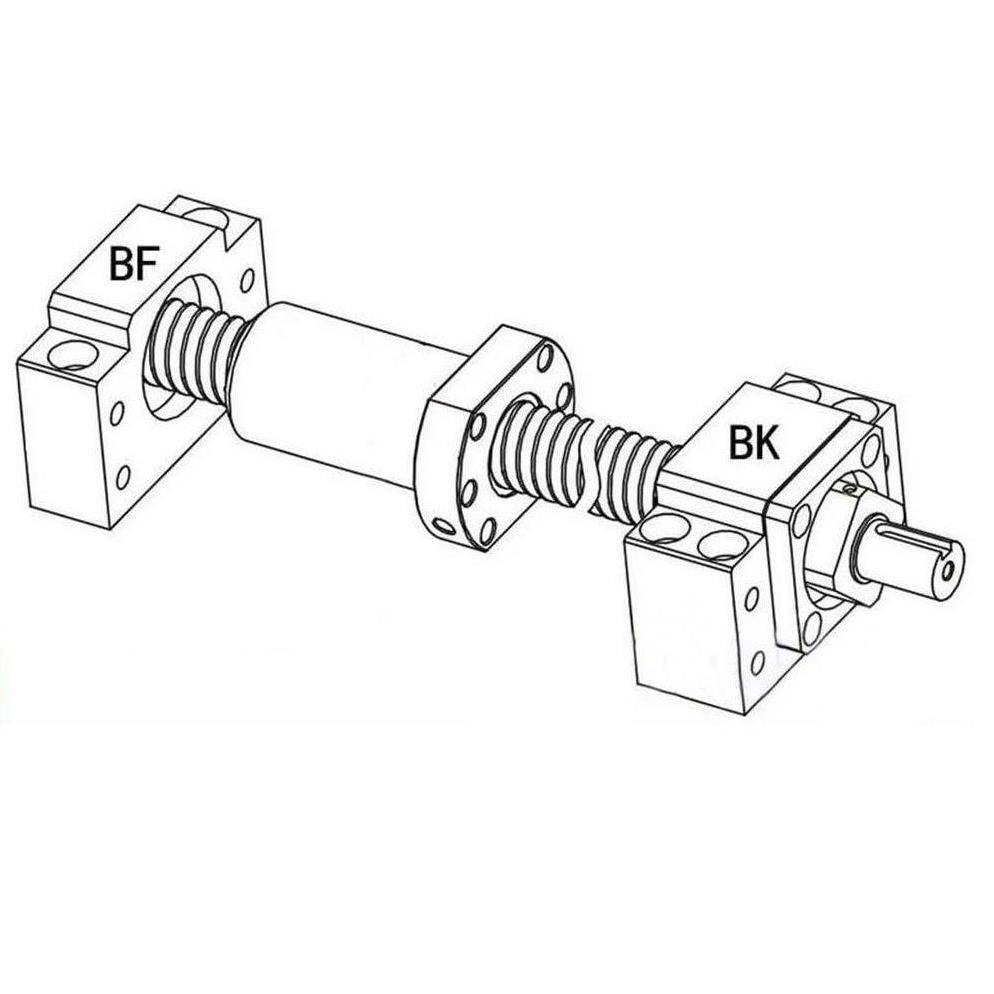

Evet, kesinlikle birlikte kullanılır. BF serisi serbest taraf (support end) vidalı mil yatak bloğu, sabit taraf blokları (genellikle FK/BK serisi) ile eşleştirilerek tasarlanmıştır. Bu kombinasyon, vidalı milin hem sabit hem de serbest ucunu doğru şekilde destekleyerek eksenin rijitliğini ve çalışma performansını optimize eder.
BF 17 bloğu, vidalı milin ısınmasına bağlı boy uzamalarını emniyetli bir şekilde absorbe etmek üzere tasarlanmıştır. İç yapısındaki tek sıralı derin oluklu bilyalı rulman ve gövde tasarımı, milin radyal yönde hassas bir şekilde kılavuzlanmasını sağlarken, termal genleşmeye belirli miktarda izin vererek sıkışma riskini en aza indirir.
BF 17, destek tarafında kullanılan derin oluklu bilyalı rulman sayesinde hem radyal hem de sınırlı eksenel yükleri taşıyacak şekilde seçilmiştir. Bu özelliği sayesinde vidalı milin serbest ucunda oluşan hem yanal hem de boylamsal kuvvetlere karşı destek sağlar.
Evet, doğru seçildiğinde ve uygun şekilde monte edildiğinde BF 17 gibi uç yatak blokları, vidalı milin kritik hızını ve eksen rijitliğini artırmaya doğrudan yardımcı olur. Milin serbest ucuna sağladığı stabil destek, titreşimleri azaltır ve daha yüksek çalışma hızlarına imkan tanır.
Montaj sırasında en önemli noktalardan biri, vidalı milin işlenmiş omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlamaktır. Arada boşluk veya kir kalmadığından emin olunmalıdır. Ayrıca, sabit ve serbest taraf bloklarının aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlanması da hassasiyet için şarttır.
BF 17 bloğu, entegre sızdırmazlık elemanları ile donatılmıştır. Bu elemanlar, kir, toz ve talaş gibi dış etkenlerin rulman içine girmesini engelleyerek, özellikle endüstriyel ve talaşlı üretim ortamlarında bloğun ve rulmanın ömrünü önemli ölçüde uzatır.
Yüksek hassasiyet gereken uygulamalarda, kaplin veya kavrama seçimi eksen kaçıklığını minimuma indirecek tipte olmalıdır. Yanlış kaplin seçimi, vidalı mil ve yatak bloğu arasında gerilime neden olabilir, bu da hassasiyet kaybına, titreşime ve rulman ömrünün kısalmasına yol açabilir.
BF 17 bloğunun iç yapısında tek sıralı derin oluklu bilyalı rulman kullanılır. Bu rulman tipi, milin radyal yönde hassas bir şekilde kılavuzlanmasını sağlarken, aynı zamanda belirli bir eksenel yük taşıma kapasitesine sahiptir ve milin termal genleşmesine kontrollü bir şekilde izin verir.
Evet, BF 17 serbest taraf yatak blokları, uzun strok çalışan CNC ve otomasyon eksenlerinde, ayrıca yüksek hızda dönen vidalı mil sistemlerinde sıkça tercih edilen bir çözümdür. Vidalı milin kritik hızını artırmaya ve eksenin rijitliğini korumaya yardımcı olarak bu tür uygulamalar için uygundur.
Çoğu modelde rulmanlar değiştirilebilir yapıdadır. Ancak rulman değişimi yaparken, özellikle sabit taraf bloklarındaki ön yük ayarı ve montaj torku gibi hassas konulara dikkat etmek gerekir. Üretici talimatlarına uyulması ve mümkünse tork anahtarı kullanılması, eksenel boşluk veya sıkışma oluşmaması adına şiddetle tavsiye edilir.
Anormal ses veya aşırı ısınma, genellikle yanlış hizalama, yetersiz yağlama, rulman aşınması veya aşırı yüke işaret edebilir. Öncelikle, montaj hizalamasını kontrol edin. Yeterli ve uygun tipte yağlama yapıldığından emin olun. Eğer sorun devam ederse, rulmanın ömrünü tamamlamış olma ihtimaline karşı bir teknik servise danışmanız veya rulman değişimi yapmanız gerekebilir.
Evet, her mekanik bileşen gibi BF 17 yatak bloğunun da uzun ömürlü ve sorunsuz çalışması için periyodik bakım önemlidir. Özellikle rulmanların düzenli olarak kontrol edilmesi ve üretici tavsiyelerine uygun şekilde yağlanması (eğer sızdırmazlık elemanları bakım gerektiriyorsa) tavsiye edilir. Kirli ortamlarda sızdırmazlık elemanlarının durumu ve temizliği de kontrol edilmelidir.
