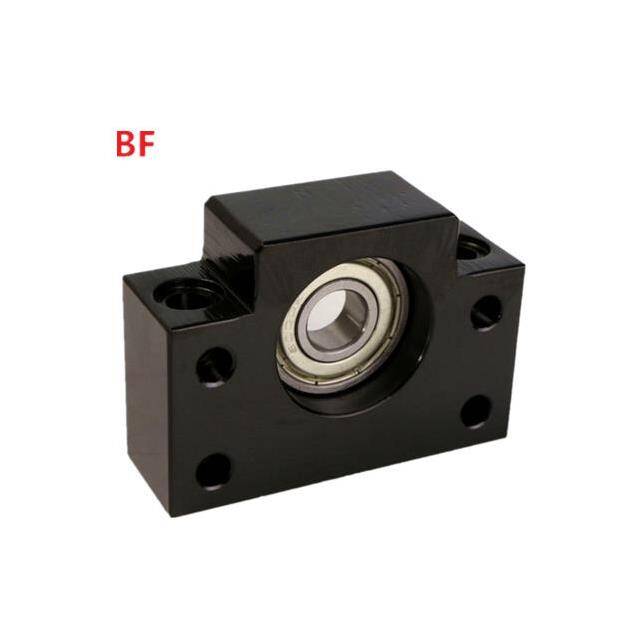

Bf 15 Vidalı Mil Uç Yatakları, endüstriyel otomasyon sistemlerinde yüksek hassasiyet ve dayanıklılık gerektiren lineer hareket uygulamaları için özel olarak tasarlanmış, serbest taraf (support end) vidalı mil yatak bloğudur. Vidalı mil tahrikli eksenlerde, milin serbest ucunu destekleyerek sistemin genel rijitliğini artırır ve dinamik performansını stabilize eder. Bu yatak bloğu, özellikle sabit taraf (fixed end) yatak blokları (örneğin FK/BK serisi) ile birlikte kullanıldığında, vidalı milin kritik hızını yükselterek titreşimi minimize eder ve daha akıcı, tekrarlanabilir hareket sağlar.
BF serisi, iç yapısında tek sıralı derin oluklu bilyalı rulman barındırır. Bu rulman tipi, milin hem radyal yönde hassas bir şekilde kılavuzlanmasını sağlar hem de belirli miktarda eksenel yükleri emniyetle taşıyabilir. En kritik özelliklerinden biri, milin operasyonel ısınmasına bağlı boy uzamalarını absorbe edebilmesidir. Rulman iç boşluğu ve gövde tasarımı sayesinde, termal genleşmelerden kaynaklanan sıkışma ve aşırı gerilim riskleri ortadan kaldırılır, bu da sistemin uzun ömürlü ve sorunsuz çalışmasını garanti eder. Bu entegre çözüm, karmaşık tasarımlara olan ihtiyacı azaltarak montaj ve devreye alma süreçlerini önemli ölçüde hızlandırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

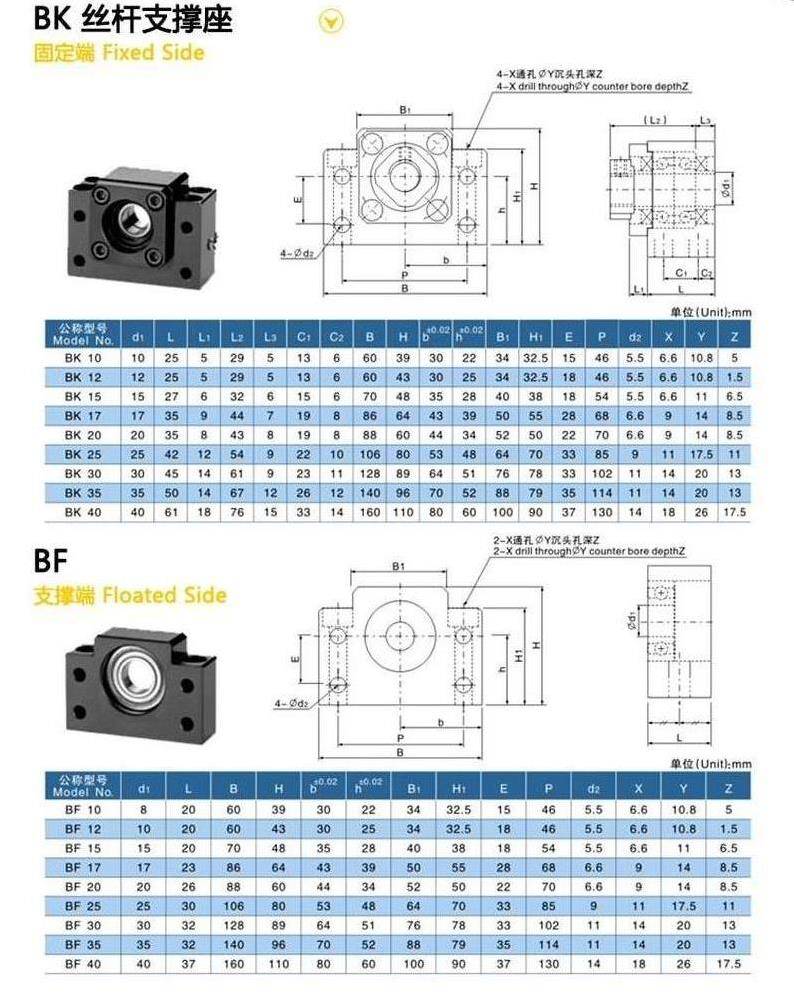

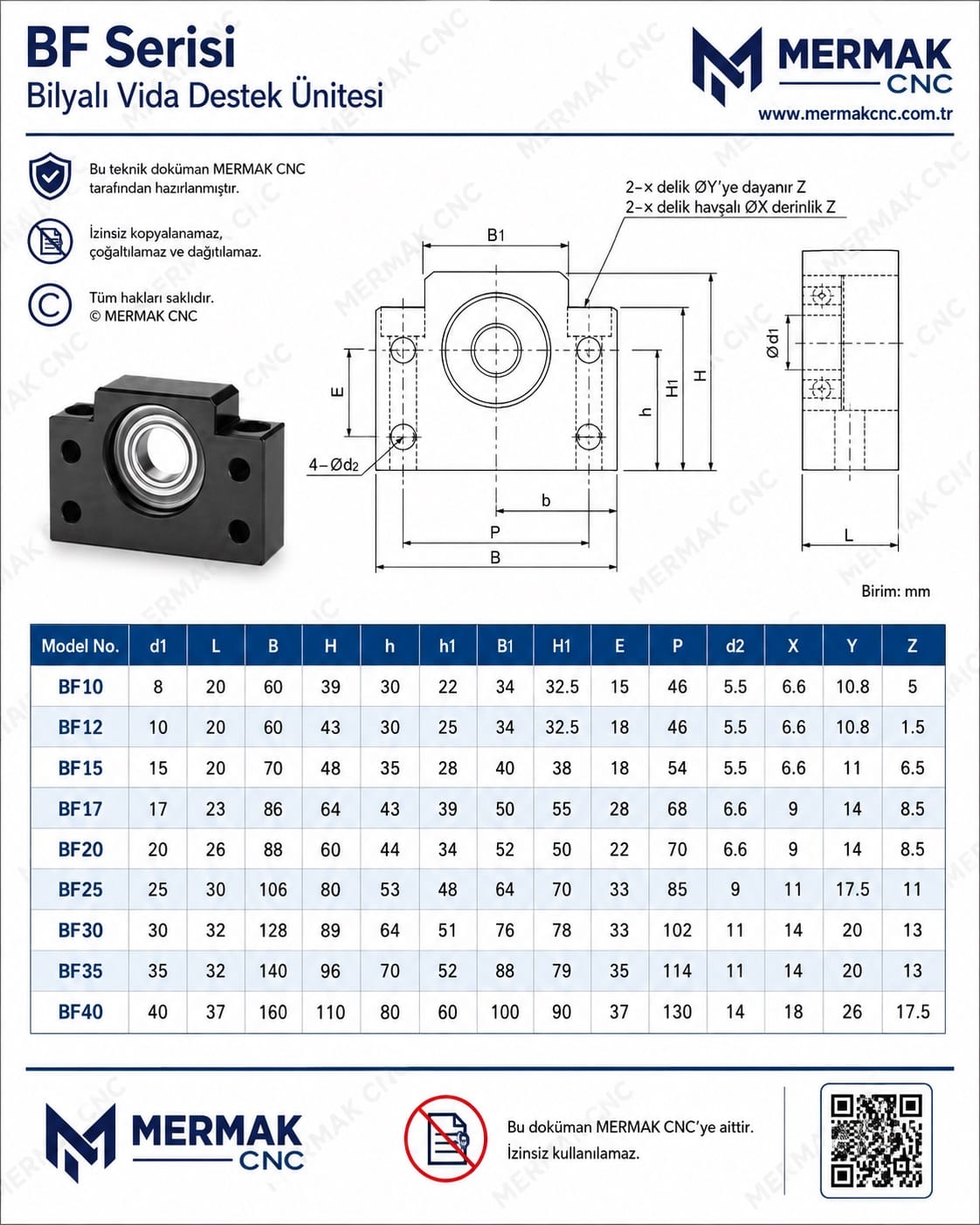

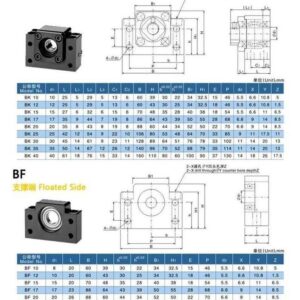

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bf 15 uç yatakları, özellikle uzun stroklu, yüksek hızlı ve tekrarlanabilirlik gerektiren CNC işleme merkezlerinde, lazer kesim makinelerinde, robotik sistemlerde ve otomatik montaj hatlarında vidalı milin serbest ucunu destekleyerek kullanılır. Bu sayede, eksenel kaçıklıklar minimize edilir, sistemin genel rijitliği artırılarak işleme hassasiyeti ve dinamik performans optimize edilir.
Tek veya çift taraflı tahrikli lineer aktüatörlerde, milin karşı ucunda sabit bir destek sağlayarak sistemin genel rijitliğini artırır. Hassas ölçüm cihazlarında, optik konumlandırma sistemlerinde ve test ekipmanlarında titreşimi azaltarak ölçüm doğruluğunu yükseltir ve kararlı bir referans noktası sunar. Özellikle termal genleşmenin kritik olduğu uygulamalarda stabilite sağlar.
Vidalı milin kritik hızını yükselterek daha yüksek besleme hızlarına ulaşılmasına olanak tanır. Termal genleşmeyi etkin bir şekilde yöneterek beklenmedik duruş sürelerini ve bakım ihtiyacını minimize eder. Bu sayede, üretim kapasitesini ve operasyonel verimliliği en üst düzeye çıkarır.
Yüksek kaliteli malzemelerden üretilen sağlam gövde yapısı ve hassas işlenmiş rulman yatağı, ağır endüstriyel koşullarda dahi üstün dayanıklılık sunar. Entegre sızdırmazlık elemanları, kir, toz ve nemin rulmanlara ulaşmasını engelleyerek bakım aralıklarını uzatır ve kesintisiz çalışma ömrü sağlar.
Kompakt tasarımı ve endüstriyel standartlara uygun montaj delikleri sayesinde mevcut makine ve otomasyon sistemlerine hızlı ve sorunsuz bir şekilde entegre edilebilir. Vidalı mil uç işleme ölçülerine tam uyumluluk, montaj sırasında zaman ve işçilik tasarrufu sağlayarak projelerin daha hızlı tamamlanmasına yardımcı olur.
BF 15, serbest taraf (support end) vidalı mil yatak bloğu olarak kullanılır. Genellikle vidalı milin motor bulunmayan karşı ucuna takılır. Motor tarafında ise daha rijit olan sabit taraf (fixed end) blokları (FK/BK serisi) tercih edilmelidir.
Ürün adında geçen "15 mm" değeri, mil ucunun işleneceği nominal çap bilgisini verir. Vidalı milinizin katalog değerleri ile BF 15 bloğunun uç işleme şeması mutlaka karşılaştırılmalı; omuz çapı, diş boyu ve somun yerleşimi bu değerlere göre hassas bir şekilde tasarlanmalıdır. Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanması kritik öneme sahiptir.
Vidalı milin yüksek hızlarda dönmesi veya uzun süreli çalışması durumunda, rulman sürtünmesi ve milin genleşmesi sebebiyle hafif bir ısınma yaşanması normaldir. BF 15, iç yapısındaki tek sıralı derin oluklu bilyalı rulman ve gövde tasarımı sayesinde milin ısınmasına bağlı boy uzamalarını emniyetli şekilde absorbe eder ve sıkışmayı önler. Aşırı ve anormal bir ısınma durumunda montaj veya yağlama kontrol edilmelidir.
Doğru seçildiğinde BF 15 serbest taraf yatak bloğu, vidalı milin kritik hızını artırmaya ve eksen rijitliğini iyileştirmeye yardımcı olur. Vidalı milin serbest ucuna radyal destek sağlayarak salınımı azaltır ve daha yüksek devirlerde stabil çalışmasını mümkün kılar.

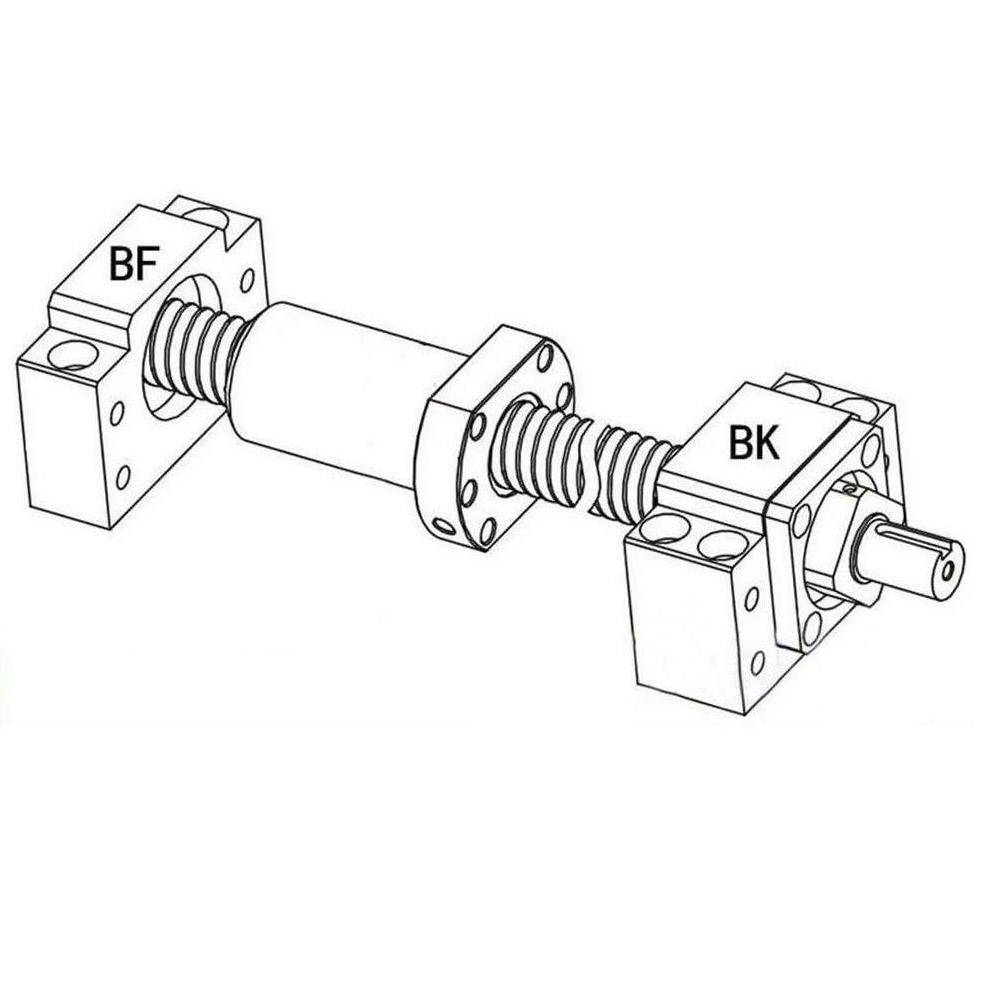

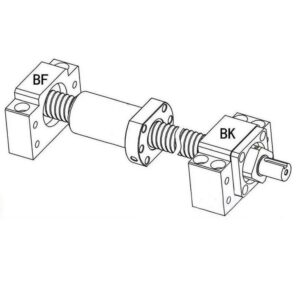

BF serisi (serbest taraf), genellikle FK veya BK serisi (sabit taraf) bloklarla eşleştirilerek kullanılır. Özellikle vidalı mil tahrikli lineer eksenlerde bu kombinasyon standarttır ve en iyi performansı sağlar. Farklı serilerle kullanımdan önce uyumluluk ve performans açısından detaylı mühendislik hesaplaması yapılması önerilir.
BF 15 gibi serbest taraf yatak bloklarındaki tek sıralı derin oluklu rulmanlar çoğu modelde değiştirilebilir yapıdadır. Ancak, sabit taraf bloklarındaki gibi kritik bir ön yük ayarı gerektirmez. Yine de değişim sırasında rulman koduna uygun parça kullanılması ve montajın temiz ve dikkatli yapılması, rulmanın ömrü ve eksen hassasiyeti için önemlidir.
BF 15 yatak bloğu, sızdırmazlık elemanları ile donatılmıştır. Bu sayede kir ve talaşlı ortamlarda dahi rulmanları dış etkenlerden koruyarak uzun ömürlü çalışma imkanı sunar. Ancak çok yoğun ve agresif ortamlarda düzenli bakım ve ek koruyucu önlemler (körük gibi) ürün ömrünü daha da uzatabilir.
Evet, BF 15 serisi yatak blokları, uzun stroklu çalışan CNC ve otomasyon eksenleri ile yüksek hızda dönen vidalı mil sistemleri için tipik kullanım alanlarına sahiptir. Serbest tarafta milin termal genleşmesine izin verirken radyal destek sağlaması, uzun stroklu uygulamalarda mil sıkışması riskini azaltır ve stabiliteyi artırır.
BF 15'in iç yapısında kullanılan tek sıralı derin oluklu bilyalı rulman, hem radyal yükleri taşımak hem de sınırlı miktarda eksenel yükleri desteklemek üzere seçilmiştir. Ancak ana görevi radyal destek sağlamak ve milin termal genleşmesini emniyetli bir şekilde absorbe etmektir. Daha yüksek ve sürekli eksenel yükler için sabit taraf (fixed end) blokları (FK/BK) tercih edilmelidir.
Montajda en önemli noktalardan biri, sabit ve serbest taraf bloklarının (yani FK/BK ile BF 15'in) aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlanmasıdır. Ayrıca, mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanmalıdır. Bu, milin termal genleşmesinin doğru şekilde emilmesini ve sıkışma oluşmamasını garantiler.
Yüksek hassasiyet gereken uygulamalarda, kaplin veya kavrama seçimi eksen kaçıklığını minimuma indirecek tipte olmalıdır. Yanlış seçilmiş bir kaplin, vidalı mil ve yatak blokları arasında gereksiz gerilimlere, titreşimlere ve dolayısıyla hassasiyet kaybına veya erken arızaya yol açabilir. Esnek ve titreşim sönümleyici kaplinler genellikle tercih edilir.
Mermak CNC ürünleri, standart garanti koşulları altındadır. Herhangi bir arıza durumunda teknik servisimizle iletişime geçerek detaylı destek alabilirsiniz. Uzman ekibimiz, ürünün incelenmesi ve çözüm önerileri sunulması konusunda size yardımcı olacaktır.
Evet, BF 15 yatak blokları için yedek rulman ve sızdırmazlık elemanları temini genellikle mümkündür. Mermak CNC olarak yedek parça desteği sağlamaktayız. İhtiyaç duymanız halinde teknik servisimiz veya satış departmanımızla iletişime geçerek stok durumu ve sipariş bilgisi alabilirsiniz.
BF 15, nominal 15mm çapındaki vidalı miller için tasarlanmıştır. Önemli olan, kullanacağınız vidalı milin ucunun, BF 15 bloğunun katalog değerlerindeki uç işleme şemasına ve ölçülerine tam olarak uygun olmasıdır. Bu uyum sağlandığı sürece farklı markaların vidalı milleriyle de kullanılabilir. Ancak en iyi performans ve uyum için Mermak CNC'nin önerdiği veya sağladığı vidalı millerle kullanılması tavsiye edilir.
UFL veya UP tipi yataklar genellikle vidalı mil yerine düz mil kullanılan, daha hafif yük ve kompakt tasarım gerektiren uygulamalarda tercih edilir. BF 15 ise spesifik olarak vidalı milin serbest ucunu desteklemek, radyal yükleri taşımak ve milin termal genleşmesini yönetmek üzere tasarlanmıştır. Vidalı mil uygulamaları için BF 15 gibi özel vidalı mil uç yatak blokları kullanmak, sistemin hassasiyeti ve ömrü açısından çok daha doğru bir çözümdür.
