Bu kombin, 400W Servo Motor Seti 60ST-M01330 T3A-L20F-RABF ve 60PLF10 Planet Redüktör 1/10 Oran ürünlerini uyumlu bir paket halinde birlikte sunar.
400W servo motor seti ile 1/10 oranlı 60PLF10 planet redüktörün birlikte kullanılması, daha düşük çıkış hızı ve daha yüksek mekanik tork karakteri gereken hassas CNC ve otomasyon eksenleri için güçlü bir çözüm oluşturur. Servo motorun 1,27 Nm nominal tork, 3,9 Nm maksimum tork ve 3000 RPM nominal hız sınıfı, planet redüktör üzerinden daha kontrollü bir çıkış hareketine dönüştürülür.
Bu set hassas indeksleme, kompakt servo eksenleri, pozisyonlama mekanizmaları ve düşük hızda güçlü hareket gereken uygulamalarda motor ile redüktörün birlikte değerlendirilmesini kolaylaştırır. Kurulumda servo sürücü ayarları, redüktör bağlantısı ve eksen oranı gerçek mekanik yüke göre yapılandırılmalıdır. Paket kartlarından servo motor seti ve 60PLF10 redüktörün teknik ayrıntılarına ulaşabilirsiniz.

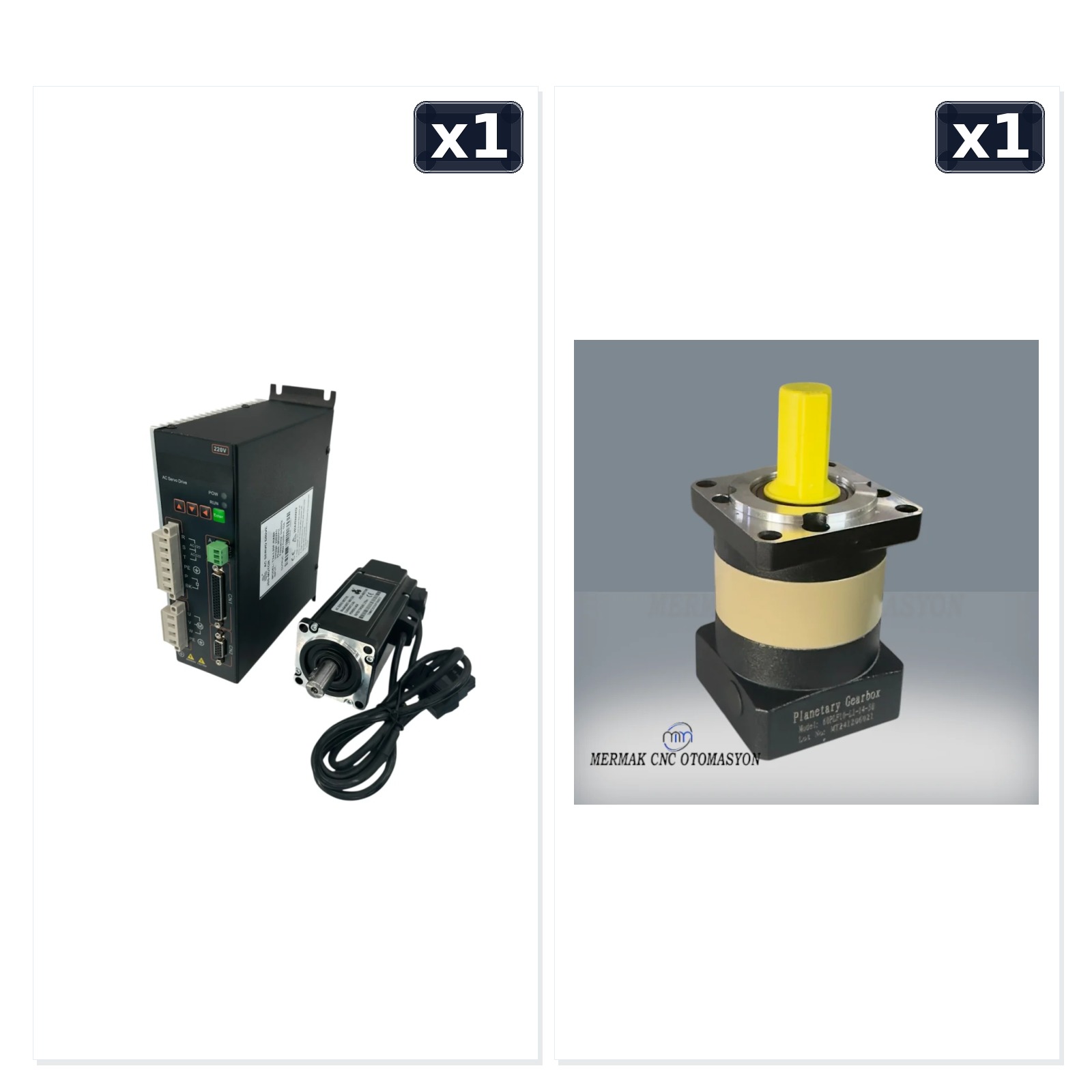

📦 Paket İçeriği
400W Servo Motor + 60PLF10 1/10 Planet Redüktör: Hassas Yüksek Redüksiyon Seti
Bu kombin 400W 60ST-M01330 servo motor seti ile 60PLF10 1/10 planet redüktörü aynı hareket sistemi altında bir araya getirir. Hassas CNC, otomasyon, indeksleme ve pozisyonlama uygulamalarında servo motorun kapalı çevrim kontrol avantajını daha düşük çıkış devri ve yüksek mekanik tork çarpanı ile birleştirir.
Paket Bileşenleri
| Bileşen | Adet | Temel değer | Sistemdeki görevi |
|---|---|---|---|
| 400W Servo Motor Seti | 1 | 0,4 kW, 1,27 Nm nominal, 3,9 Nm maksimum tork, 3000 RPM nominal hız | Kapalı çevrim hassas hız ve konum kontrolünü sağlar. |
| 60PLF10 Planet Redüktör | 1 | 1/10 oran, 60 mm servo flanş sınıfı, 14 mm giriş mili | Motor hızını düşürür, çıkış torkunu artırır ve hassas mekanik aktarım sağlar. |
1/10 Redüksiyonun Sağladığı Yapı
Düşük Çıkış Devri
Motor 3000 RPM dönerken ideal kinematik hesapla redüktör çıkışı yaklaşık 300 RPM seviyesine iner. Gerçek çalışma devri servo ayarlarına göre seçilir.
Yüksek Tork Çarpanı
1/10 oran, redüktör verimi hesaba katılmadan önce motor torkunu çıkış tarafında yaklaşık on kat büyüten mekanik karakter oluşturur.
Hassas Pozisyonlama
Planet dişli yapısı düşük backlash ve yüksek rijitlik avantajıyla servo sistemin konum tekrarını mekanik tarafa güçlü biçimde aktarır.
Kompakt Servo Ekseni
60 sınıfı servo motor ve uyumlu 60PLF10 redüktör, sınırlı alanda yüksek oran isteyen eksenler için kompakt bir çözüm sunar.
Redüktör Tarafındaki Doğrulanmış Bilgiler
Servo + Redüktör Hareket Akışı
Servo sürücü motora hız, yön ve pozisyon komutu uygular. Motor mili 60PLF10 redüktöre hareket aktarır. Redüktör 1/10 mekanik oranla çıkış hızını düşürür ve daha yüksek torklu bir çıkış elde edilmesini sağlar. Kontrol sistemindeki elektronik gear, pulse oranı veya eksen ölçeklemesi bu mekanik oran dikkate alınarak ayarlanır.
Uygulama Alanları
- Düşük hızda güçlü ve hassas hareket isteyen CNC eksenleri
- Döner tabla ve indeksleme mekanizmaları
- Otomatik besleme, paketleme ve montaj makineleri
- Robotik pozisyonlama ve özel makine eksenleri
- Yüksek redüksiyon oranıyla kontrollü tork isteyen kompakt servo sistemleri
Devreye Alma Sırası
Teknik Sık Sorulan Sorular
1/10 redüktör motor hızını ne kadar düşürür?
Redüktör çıkış devri teorik olarak motor devrinin onda biridir. 3000 RPM motor hızında ideal çıkış yaklaşık 300 RPM olur.
1/10 oran torku artırır mı?
Evet. Planet redüktör hız azaltırken çıkış tarafında daha yüksek tork karakteri sağlar. Gerçek çıkış torku redüktör verimi ve mekanik yükle birlikte değerlendirilir.
Bu set hassas pozisyonlama için uygun mu?
Evet. Servo geri bildirimi ile planet redüktörün düşük boşluklu mekanik yapısı hassas hareket ve tekrarlanabilirlik isteyen uygulamalara yöneliktir.
Redüktör oranı servo ayarlarında dikkate alınmalı mı?
Evet. Eksenin gerçek hareket hesabında 1/10 mekanik oran elektronik gear veya eksen ölçeklemesine dahil edilir.
1/5 yerine neden 1/10 seçilir?
1/10 oran daha düşük çıkış hızı ve daha yüksek mekanik tork çarpanı isteyen uygulamalarda tercih edilir.
