Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

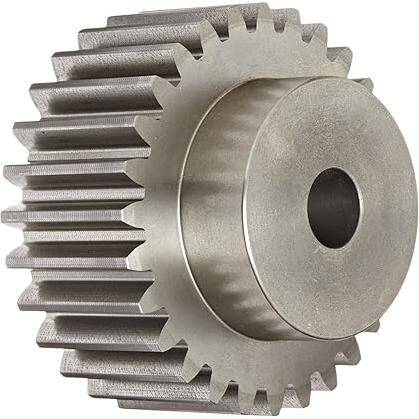

Endüstriyel otomasyon ve hareket kontrol sistemlerinde hassasiyet, dayanıklılık ve verimlilik kritik öneme sahiptir. "3 Modül Z30 Diş Pilot Delikli Düz Pinyon" ürünümüz, bu temel gereksinimleri karşılamak üzere mühendislik mükemmeliyeti ile tasarlanmıştır. Kremayer ve pinyon dişli sistemlerinin ayrılmaz bir parçası olan bu pinyon, dairesel hareketin doğrusal harekete dönüştürülmesinde anahtar rol oynar. Modül 3 ve Z30 diş sayısı konfigürasyonu, orta ila ağır yük uygulamalarında yüksek tork aktarımı ve kararlı çalışma için ideal bir denge sunar. Pinyon dişliler, genellikle sistemdeki daha küçük dişli olarak, motor tarafından gelen ilk hareketi ana dişliye aktarırken, daha yüksek devirlerde dönerek tork üretimine katkıda bulunur. Bu dinamik yapı, pinyonun aşınmaya ve yüksek gerilime maruz kalmasını gerektirdiğinden, kullanılan malzeme kalitesi ve işleme hassasiyeti maksimum performans ve uzun ömür için elzemdir.
Pilot delikli tasarımı sayesinde, bu pinyon mekanik işleme süreçlerinde esneklik ve kolaylık sağlar; son kullanıcıya kendi uygulama ihtiyaçlarına göre delik çapını hassas bir şekilde işleme imkanı sunar. Düz dişli yapısı, basit montaj ve bakım kolaylığı sunarken, yüksek rijitlik gerektiren uygulamalarda güvenilir bir çözüm sunar. CNC tezgahları, robotik kollar, malzeme taşıma sistemleri ve çeşitli otomasyon platformlarında doğrusal hareketin hassas kontrolü için vazgeçilmez bir bileşendir. Mermak CNC olarak, bu pinyonun performansını garanti altına almak ve endüstriyel beklentilerinizi aşmak için en yüksek standartlarda üretim ve kalite kontrol süreçleri uyguluyoruz.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu pinyon, CNC routerlar, lazer kesim makineleri, plazma kesiciler ve diğer otomatik işleme merkezlerinde hassas doğrusal hareketin sağlanmasında kilit rol oynar. X, Y, Z eksenlerinde yüksek hızlı ve tekrarlanabilir konumlandırma için kremayer dişlilerle entegre çalışarak kesme, işleme ve montaj operasyonlarının verimliliğini artırır.
Endüstriyel vinçler, gantry sistemleri, otomatik depolama ve geri alma sistemleri (AS/RS) ve ağır yük kaldırma platformlarında güvenilir doğrusal hareket çözümü sunar. Yüksek tork aktarım kapasitesi sayesinde ağır yüklerin güvenli ve kontrollü bir şekilde taşınmasına olanak tanır, operasyonel güvenliği ve verimliliği maksimize eder.
Optimize edilmiş diş geometrisi ve düşük sürtünme katsayısı sayesinde minimum enerji kaybıyla maksimum güç aktarımı sağlar. Bu, sisteminizin genel verimliliğini artırır ve işletme maliyetlerini düşürür.
Yüksek kaliteli malzemesi ve hassas ısıl işlem süreçleri sayesinde aşınmaya ve yorulmaya karşı üstün direnç gösterir. Bu özellik, bakım aralıklarını uzatır ve ürünün toplam sahip olma maliyetini azaltır.
Pilot delikli standart tasarımı, farklı şaft ve motor bağlantılarına kolay adaptasyon imkanı sunar. Bu, montaj süreçlerini basitleştirir ve mevcut sistemlerinize hızlı ve sorunsuz bir şekilde entegre olmasını sağlar.
Bu pinyon, adından da anlaşılacağı gibi 3 Modül standardındadır ve Z30 Diş sayısına sahiptir. Dolayısıyla, sadece 3 modül düz kremayer dişlilerle sorunsuz ve verimli bir şekilde çalışabilir. Helis kremayer dişlilerle uyumlu değildir. Uygun modüldeki kremayer dişli ile eşleştirildiğinde, dönme hareketini doğrusal harekete hassas bir şekilde çevirir.
Ürünün göbek çapı 60 mm ve pilot delik çapı 16 mm'dir. Bu 16 mm'lik pilot delik, size özel bir şaft çapına göre işleme esnekliği sunar. Ancak, pinyonun yapısal bütünlüğünü ve mukavemetini korumak için, göbek çapının (60 mm) yaklaşık %50'sini geçmeyecek şekilde (yani yaklaşık 30 mm çapına kadar) büyütmeniz tavsiye edilir. Daha büyük bir çap için uzman bir mühendise danışmanız veya farklı bir pinyon seçeneği değerlendirmeniz önerilir.
Kremayer ve pinyon dişlilerde optimum performans için boşluk (backlash) ayarı kritiktir. 3 Modül Z30 pinyonunuzu monte ederken, kremayer dişli ile arasında çok az bir boşluk bırakılmalıdır. Bu boşluk, dişlilerin rahatça dönmesini ve termal genleşmeleri karşılamasını sağlar. Aşırı boşluk hassasiyet kaybına, sıfır boşluk ise dişlilerin sıkışmasına ve erken aşınmaya yol açar. Genellikle bir kağıt veya ince mastar kullanarak ayarlama yapılır ve vidaların sıkılmasıyla sabitlenir. Hassas uygulamalar için bir kadranlı saat (komparatör) kullanılması önerilir.
Pinyon dişliler, kremayer dişli sisteminde daha hızlı döndükleri ve tork aktarımında kritik rol oynadıkları için aşınmaya daha yatkındır. Kullanım ömrünü uzatmak için düzenli ve doğru yağlama şarttır. Sanayi tipi, yüksek viskoziteli dişli yağları veya özel gresler tercih edilmelidir. Uygulamanızın hızına ve yüküne bağlı olarak, otomatik yağlama sistemleri veya manuel periyodik yağlama yöntemleri kullanılabilir. Ayrıca, diş yüzeylerinin temiz tutulması ve yabancı cisimlerden arındırılması da aşınmayı geciktirir.
Pinyon dişlisinin taşıyabileceği tork ve hız kapasitesi, uygulamanızın gereksinimlerine, motor gücüne ve kremayer dişlinin özelliklerine bağlıdır. 3 Modül Z30 pinyonun spesifik tork değeri malzeme özelliklerine, diş genişliğine ve çalışma koşullarına göre değişir. Genel olarak, "Pinyon dişli ana dişliden daha hızlı döndükleri için tork sağlayan dişlidir." ifadesi, sistemin tork kapasitesinde önemli bir rol oynadığını belirtir. Detaylı tork ve hız hesaplamaları için, sistemdeki motorun torku, redüksiyon oranı ve kremayer dişlinin yük kapasitesi gibi faktörleri göz önünde bulundurarak bir mühendislik hesaplaması yapılması gerekir. Mermak CNC teknik ekibi bu konuda size destek sağlayabilir.
Kremayer dişli pinyonlar düz ve helis olarak ikiye ayrılır. 3 MODÜL Z30 Düz Pinyon düz kremayer dişlilerle kullanılır ve montajı daha basit, maliyeti daha düşüktür. Genellikle yüksek tork gerektiren, ancak çok yüksek hız veya hassasiyetin ikinci planda olduğu uygulamalarda tercih edilir. Helis pinyonlar ise daha sessiz çalışma, daha yüksek yük taşıma kapasitesi ve daha yumuşak diş teması sunar. Ancak helis pinyonlar eksenel kuvvet oluşturur ve daha karmaşık montaj gerektirir. Uygulamanızın hassasiyet, hız ve gürültü beklentilerine göre seçim yapılmalıdır. Yüksek hızlı ve hassas CNC sistemleri için helis pinyonlar düşünülebilirken, genel otomasyon veya kaldırma mekanizmaları için düz pinyonlar yeterli olabilir.
Pinyon dişliler "yapısal olarak farklı malzemelerden ve farklı tiplerde imalatı yapılmaktadır." Mermak CNC olarak sunduğumuz 3 MODÜL Z30 Düz Pinyonlar genellikle yüksek mukavemetli çelik alaşımlarından üretilir. Bu sayede yüksek tork aktarımı ve aşınma direnci sağlanır. Paslanmaya karşı direnci ise kullanılan çeliğin türüne ve yüzey işlemine bağlıdır. Nemli veya korozif ortamlarda özel kaplamalar veya paslanmaz çelik opsiyonları değerlendirilmelidir. Düzenli yağlama, paslanmayı ve aşınmayı geciktirmede önemli bir rol oynar.
3 MODÜL Z30 Düz Pinyonlar, dönme hareketini doğrusal harekete çevirme prensibiyle CNC tezgahlarında geniş bir kullanım alanına sahiptir. Ancak yüksek hassasiyetli konumlandırma için dikkat edilmesi gereken bazı faktörler vardır. Düz pinyonların kendi yapıları gereği belirli bir boşluk (backlash) toleransı olabilir. Maksimum hassasiyet gerektiren uygulamalarda boşluk ayarı kritik önem taşır. Ayrıca, pinyonun imalat toleransları ve montaj kalitesi de genel sistem hassasiyetini doğrudan etkiler. Çok yüksek hassasiyet gerektiren uygulamalarda, daha düşük modül, daha yüksek sınıf veya helis dişli pinyonlar ile birlikte hassas redüktörler ve kapalı döngü kontrol sistemleri değerlendirilmelidir.
Pinyonun şafta bağlantı yöntemi, aktarılacak tork miktarına ve uygulamanın dinamiklerine göre seçilmelidir. 16mm pilot delik, size bu konuda esneklik sağlar. Yüksek tork aktarımı ve titreşimsiz çalışma için kamalı bağlantı (anahtar kama) veya konik burçlu sıkı geçme bağlantılar genellikle tercih edilir. Kamalı bağlantı, yüksek torku güvenilir bir şekilde iletirken, sökme-takma kolaylığı sunar. Sıkı geçme (pres fit) ise çok yüksek torklarda ve eksenel kaymanın istenmediği durumlarda daha rijit bir çözüm olabilir ancak montajı ve demontajı daha zordur. Uygulamanızın tork ihtiyacını göz önünde bulundurarak doğru bağlantı yöntemini seçmeniz önemlidir.
Pinyon dişliler, özellikle yüksek devirlerde veya ağır yük altında sürekli çalıştıklarında, diş yüzeylerindeki sürtünme nedeniyle ısınma yaşayabilir. Bu durum normaldir ancak aşırı ısınma dişlilerin ömrünü kısaltabilir ve yağlama filmini bozabilir. 3 MODÜL Z30 Düz Pinyonun boyutları (Dış Çap: 96mm, Boy: 50mm) ve sağlam yapısı belirli bir ısı dağılımı kapasitesine sahiptir. Aşırı ısınmayı önlemek için uygun yağlama, doğru boşluk ayarı ve gerektiğinde soğutma önlemleri (örneğin hava sirkülasyonu) alınmalıdır. Uygulamanızın çalışma döngüsüne ve ortam sıcaklığına göre değerlendirme yapılması önemlidir.
Mermak CNC olarak, 3 MODÜL Z30 Diş Pilot Delikli Düz Pinyon gibi sık kullanılan endüstriyel bileşenler için genellikle yedek parça temini konusunda hızlı ve çözüm odaklıyız. Bu ürünün barkod numarası (8692024004076) ile kolayca tekrar sipariş verebilirsiniz. Ayrıca, farklı diş sayılarına sahip (örneğin Z20, Z40 gibi) veya farklı modüllerdeki pinyon seçeneklerimiz de mevcuttur. Uygulamanızın gereksinimlerine göre alternatif ürünler için Mermak CNC Marketi sitemizi ziyaret edebilir veya teknik destek ekibimizle iletişime geçebilirsiniz.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. 3 MODÜL Z30 Düz Pinyon gibi mekanik bileşenlerde, üretimden kaynaklanan bir hata veya malzeme kusuru tespit edilmesi durumunda garanti şartlarımız devreye girer. Aşırı aşınma genellikle yanlış montaj, yetersiz yağlama, aşırı yük veya hatalı kullanım gibi faktörlerden kaynaklandığından, bu tür durumlar genellikle garanti kapsamına girmez. Ancak her durumda, Mermak CNC teknik servisimiz sorununuzu değerlendirmek ve size en uygun çözümü sunmak için hazırdır. Sorun yaşadığınızda faturanızla birlikte bizimle iletişime geçmeniz yeterlidir.
Pinyon dişliler, çalışma prensipleri gereği zamanla aşınmaya maruz kalabilir. "Pinyon dişliler ana dişliden daha hızlı döndükleri için daha çok aşınmaya ve hasara uğrayan dişli çeşididir." Küçük yüzeysel aşınmalar veya çizikler genellikle performans üzerinde büyük bir etki yaratmaz ve düzenli yağlama ile kontrol altında tutulabilir. Ancak diş profillerinde belirgin deformasyon, çatlak veya kırık gibi ciddi hasarlar oluştuğunda, pinyonun tamir edilmesi yerine komple değişimi önerilir. Dişli sisteminin hassasi
