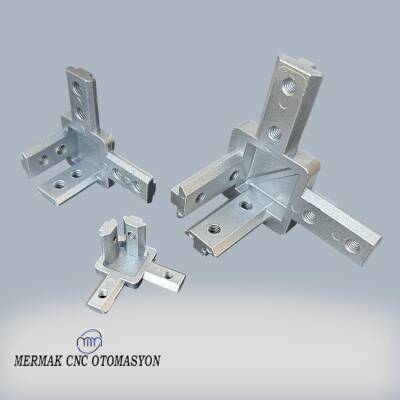

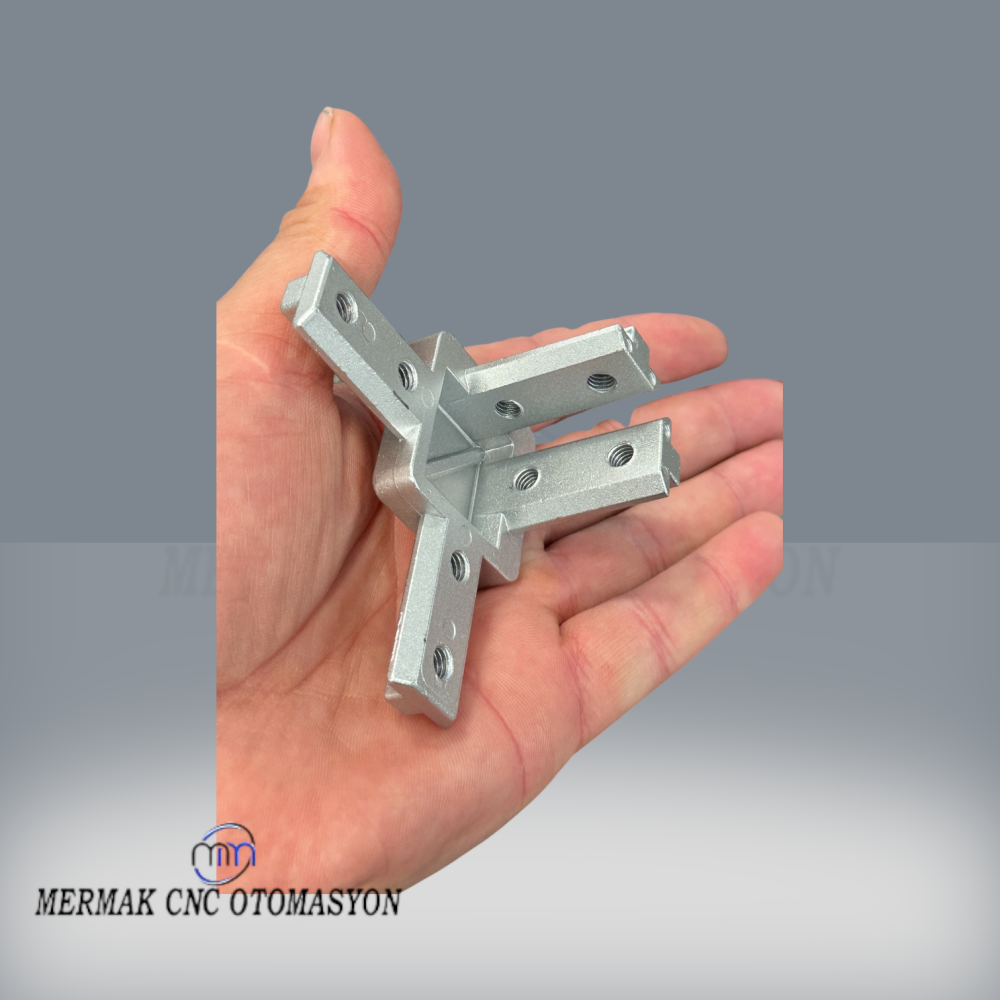

20X20 K6 3 Köşe Bağlantı Elemanı

Sigma Profil Köşe Bağlantı

Yorum Yap

Yorumlar (21)

Ürün Kodu : 20x20-3 k6

Stokta Yok

61,95 TL

%39 İndirim

31,49 TL + KDV

37,79 TL Kdv Dahil

%39 İndirim

Öne Çıkan Bilgiler

En İyi Kalite En İyi Fiyat Garantisi

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap Fiyat Alarmı

256-bit SSL & 3D Secure PCI-DSS uyumlu ödeme Aynı gün kargo* Kaskolu gönderim E-Fatura / E-Arşiv 14 gün iade / değişim Resmî firma • Vergi levhası KVKK & Gizlilik Politikası Stoktan hızlı teslim Teknik destek & garanti

Ürün Açıklaması

Kanal Ölçüsü

6 Kanal

Marka Sigma Profil Köşe Bağlantı

Kategori 3 Köşe Bağlantı Dirsek

SSS

▶ Video Galeri

20X20 K6 3 Köşe Bağlantı Elemanı Video İçerikleri

1 video bulundu. Videoyu popup olarak izlemek için görsele tıklayın.

3 köşe Sigma Profil bağlantı elemanları

YouTube Yeni sekmede aç

20X20 K6 3 Köşe Bağlantı Elemanı ve Teknik Detayları

Ürün Teknik Özellikleri

Malzeme: Yüksek Mukavemetli Alüminyum Alaşım (EN AW-6063 T5), hafif ve korozyona dayanıklı.
Yüzey İşlem: Doğal Eloksal (Anodize) Kaplama, titreşimle parlatılmış. Estetik görünüm ve artırılmış yüzey sertliği.
Profil Uyumluluğu: 20x20 mm T-slot alüminyum profiller (K6 serisi, 6mm kanal genişliği) ile tam uyumlu.
Bağlantı Tipi: Üç Yönlü Köşe Bağlantısı (X, Y, Z eksenlerinde rijit birleşim), karmaşık yapılar için ideal.
Montaj Donanımı: M5 veya M6 içten sıkmalı civata ve T-somun ile kolay ve hızlı entegrasyon.
Uygulama Alanları: Endüstriyel otomasyon, makine iskeletleri, modüler konveyörler, test standları ve robotik uygulamalar.

Nedir Nerelerde Kullanılır?

20X20 K6 3 Köşe Bağlantı Elemanı, modern endüstriyel otomasyon sistemlerinin temel yapı taşlarından biridir. Bu özel bağlantı elemanı, 20x20 mm kesitli, 6 mm kanal genişliğine (K6 serisi) sahip standart alüminyum profil sistemlerini üç farklı eksende (X, Y, Z) birleştirmek üzere tasarlanmıştır. Bu yeteneği sayesinde, karmaşık ve çok boyutlu çerçeve yapıları oluşturulurken üstün bir esneklik ve sağlamlık sunar. Makine iskeletleri, koruyucu muhafazalar, modüler konveyör bant sistemleri, hassas montaj ve test istasyonları, robotik hücreler ve ergonomik çalışma masaları gibi uygulamalarda vazgeçilmez bir rol oynar. Yüksek hassasiyetli döküm ve işleme teknikleri ile üretilen bu eleman, profiller arasında boşluksuz ve titreşime dayanıklı bağlantılar kurarak, sistemin genel rijitliğini ve operasyonel güvenilirliğini maksimize eder. Özellikle dinamik yüklerin veya yüksek hassasiyet gerektiren uygulamaların olduğu ortamlarda, bu 3 yönlü köşe bağlantı elemanı, yapısal bütünlüğü sağlamak ve uzun ömürlü bir performans sunmak adına kritik bir bileşendir. Mimari tasarımlardan, laboratuvar ekipmanlarına, sergileme ve fuar standlarından, özel üretim makinelerinin prototiplenmesine kadar geniş bir kullanım yelpazesi sunar. Kolay montaj ve demontaj özellikleri sayesinde, sistem değişiklikleri ve adaptasyon süreçleri hızlı ve maliyet etkin bir şekilde gerçekleştirilebilir. Bu da onu, sürekli gelişen endüstriyel ihtiyaçlara uyum sağlayabilen, geleceğe dönük bir yatırım aracı haline getirir. Yüzeyindeki doğal eloksal kaplama, hem estetik bir görünüm sağlar hem de çevresel etkilere karşı üstün bir koruma sunarak ürünün ömrünü uzatır. Modüler yapılar oluşturma kabiliyeti, farklı sektörlerdeki mühendislik ve tasarım ekiplerine sınırsız olanaklar sunarken, bakım ve onarım süreçlerini de basitleştirir. Bu eleman, özellikle yüksek mukavemet ve stabilite gerektiren otomasyon projelerinde tercih edilen bir çözümdür, zira üç yönden sağladığı kilitleme ile yapısal deformasyon riskini minimuma indirir ve operasyonel güvenilirliği artırır.

Fiyatlar Neden Uygun ?

Mermak CNC olarak, endüstriyel otomasyon ve makine imalat sektörlerinde faaliyet gösteren değerli müşterilerimize, 20X20 K6 3 Köşe Bağlantı Elemanı gibi stratejik ürünleri en uygun fiyatlarla sunmamızın temelinde, sektördeki köklü ithalatçı kimliğimiz ve doğrudan satış stratejimiz yatmaktadır. Biz, bu ürünleri aracı zincirlerini ortadan kaldırarak, üreticiden doğrudan tedarik etmekteyiz. Bu sayede, geleneksel dağıtım kanallarında oluşan ekstra maliyetler (bayi komisyonları, ek depolama ve lojistik giderleri vb.) ürün fiyatlarına yansımamaktadır. Yüksek hacimli ve toptan alım gücümüz sayesinde, üretici firmalardan çok daha avantajlı fiyatlarla ürünleri temin edebilmekteyiz. Bu avantajı da doğrudan son kullanıcıya yansıtarak, piyasadaki en rekabetçi fiyatları sunmaktayız. Müşterilerimiz, Mermak CNC'den alım yaparak, ürünü "ilk elden", yani en uygun maliyetle ve en hızlı şekilde temin etme fırsatı bulurlar. Kaliteden ödün vermeden, maliyet etkin çözümler sunma taahhüdümüz, özellikle 20X20 K6 3 Köşe Bağlantı Elemanı gibi kritik bileşenlerde, projelerinizin bütçesini optimize etmenize yardımcı olur. Bu yaklaşımımız, hem küçük ölçekli atölyelerden hem de büyük endüstriyel tesislere kadar geniş bir müşteri yelpazesine hitap ederek, her türlü ihtiyaca uygun, erişilebilir ve yüksek kaliteli çözümler sunmamızı sağlar.

Neden Bu Ürünü Seçmelisiniz?

Yüksek Rijitlik ve Yapısal Bütünlük: Üç eksenli bağlantı kapasitesi sayesinde, oluşturulan çerçevelerde maksimum burulma ve eğilme direnci sağlar, dinamik yükler altında bile stabiliteyi koruyarak sisteminizin ömrünü uzatır.
Hassas Uyum ve Kolay Montaj: K6 serisi 20x20 mm T-slot profillerle mükemmel uyum sağlayacak şekilde tasarlanmıştır. M5/M6 civata ve T-somun kullanımıyla hızlı, hatasız ve tekrar edilebilir montaj imkanı sunar, işçilik maliyetlerinden tasarruf sağlar.
Üstün Malzeme Kalitesi ve Dayanıklılık: EN AW-6063 T5 yüksek mukavemetli alüminyum alaşım ve doğal eloksal kaplama sayesinde korozyona, aşınmaya ve çevresel faktörlere karşı olağanüstü direnç gösterir, uzun ömürlü ve bakım gerektirmeyen bir kullanım sunar.
Modülerlik ve Esneklik: Sistemin kolayca sökülüp takılabilmesi ve konfigürasyonunun değiştirilebilmesi, üretim hatlarında ve prototipleme süreçlerinde hızlı adaptasyon ve maliyet etkinliği sunar, gelecekteki değişikliklere kolayca uyum sağlar.
Estetik ve İşlevsel Tasarım: Titreşimle parlatılmış doğal eloksal yüzey, sadece görsel bir çekicilik katmakla kalmaz, aynı zamanda kir ve toz birikimini azaltarak bakım kolaylığı sağlar ve profesyonel bir görünüm sunar.

Detaylı Performans Verileri

Parametre

Değer ve Açıklama

Malzeme Bileşimi

EN AW-6063 T5 Alüminyum Alaşım, yüksek mukavemet ve hafiflik optimizasyonu sağlar.

Yüzey Sertliği (Eloksal)

200-400 HV (Vickers Sertliği) aralığında, aşınma ve çizilme direnci artırılmıştır.

Burulma Dayanımı

20x20 profillerle birleştiğinde 50-70 Nm (nominal), ağır yükler altında deformasyona karşı üstün direnç gösterir.

Çekme Mukavemeti

200-240 MPa (megapaskal), yapısal bütünlüğü yüksek gerilim altında dahi koruma kapasitesi.

Boyutsal Tolerans

ISO 2768-mK standartlarına uygun ±0.15 mm, hassas montaj ve mükemmel uyum garantisi.

Çalışma Sıcaklığı Aralığı

-30°C ila +100°C arası, geniş endüstriyel uygulama yelpazesi için uygunluk.

Endüstriyel Uygulama Alanları

Endüstriyel Otomasyon Sistemleri: Otomatik üretim hatları, robotik hücreler ve kontrol panelleri iskeletleri.
Makine İskeletleri ve Koruyucu Muhafazalar: CNC makineleri, lazer kesim sistemleri ve özel üretim ekipmanları için sağlam yapılar.
Modüler Konveyör Bant Sistemleri: Üretim ve montaj hatlarında ürün taşıma sistemlerinin esnek ve dayanıklı inşası.
Hassas Montaj ve Test İstasyonları: Elektronik, optik ve medikal cihazların montaj ve test süreçleri için stabil çalışma platformları.
Robotik Hücre ve Gantry Sistemleri: Yüksek hassasiyet ve tekrarlanabilirlik gerektiren robotik uygulamalar için destek yapıları.
Ergonomik Çalışma Masaları ve İş İstasyonları: Endüstriyel ortamlarda operatör verimliliğini artıran ayarlanabilir ve modüler iş masaları.
Laboratuvar Ekipmanları ve Optik Tezgâhlar: Bilimsel araştırmalar ve deneyler için stabil ve titreşimsiz platformlar.
Fuar Standları ve Sergileme Üniteleri: Kolay kurulup sökülebilen, estetik ve dayanıklı teşhir ve tanıtım yapıları.

Montaj ve Kullanım Notları

Ürünün maksimum performans ve uzun ömürlü olmasını sağlamak için, montaj sırasında M5 veya M6 içten sıkmalı civataların ve uygun T-somunların doğru tork değerleriyle sıkılması kritik öneme sahiptir. Aşırı sıkma elemana zarar verebilirken, yetersiz sıkma bağlantı rijitliğini azaltır ve yapısal zayıflığa yol açabilir. Montaj kılavuzlarında belirtilen tork değerlerine uyulması, bağlantının titreşime ve yüke karşı direncini optimize eder. Periyodik olarak bağlantı noktalarının gevşeklik kontrolü yapılmalı ve özellikle yüksek titreşimli veya dinamik yük altındaki sistemlerde bu kontroller daha sık aralıklarla tekrarlanmalı, gerekirse tekrar sıkılmalıdır. Eloksal yüzeyin kimyasal aşındırıcılardan korunması, estetik görünümünü ve korozyon direncini muhafaza edecektir; bu nedenle temizlik için sadece nötr pH'lı temizleyiciler ve yumuşak, aşındırıcı olmayan bezler kullanılmalıdır. Titreşimli ortamlarda ek titreşim sönümleyici elemanların veya lock-washer gibi sabitleme bileşenlerinin kullanımı, bağlantının ömrünü ve güvenilirliğini önemli ölçüde uzatabilir. Ayrıca, elemanların taşıma kapasitesini aşmamaya özen gösterilmeli ve aşırı yüklenmelerden kaçınılmalıdır.

Mermak Teknik Uzman Görüşü

Mermak CNC olarak, endüstriyel otomasyon projelerinizin temelini oluşturan 20X20 K6 3 Köşe Bağlantı Elemanının, mühendislik hassasiyeti ve yüksek kaliteli malzeme seçimiyle üretildiğini gururla belirtiriz. Bu ürün, alüminyum profil sistemlerinizde üç boyutlu birleşimlerde eşsiz bir rijitlik, stabilite ve modülerlik sunarak, en zorlu endüstriyel koşullarda bile güvenilir performans sağlar. Uzman ekibimizin titiz denetimlerinden geçen bu bağlantı elemanı, uzun ömürlü yapısı ve kolay entegrasyon özellikleriyle projelerinizin verimliliğini ve dayanıklılığını artıracak stratejik bir yatırımdır. Mermak CNC güvencesiyle sunulan bu ürün, sadece bir bağlantı parçası olmanın ötesinde, sistemlerinizin geleceğe hazır, esnek ve güçlü olmasını sağlayan bir mühendislik çözümüdür. Teknik ekibimiz, ürün seçimi, montaj ve uygulama alanları konusunda size en uygun çözümleri sunmak ve projelerinizde maksimum başarıyı elde etmenize yardımcı olmak için her zaman destek vermeye hazırdır. Mermak CNC kalitesiyle, projelerinizi güvenle inşa edin.

Mermak Cnc Otomasyon Türkiye'nin Uzay Sanayide Gross Marketi

Güvenilir Güç Aktarım ve Otomasyon Çözümleri Merkezi

Hangi Tip Vida Kullancağım ▼

? 20X20 K6 3 Köşe Bağlantı Elemanı vida tipi
20x20-3 k6 bağlantı elemanı hangi vida kullanılır
3 köşe bağlantı dirsek vida tipi
20x20 profil bağlantı vidası
bağlantı elemanı vida seçimi
20X20 K6 3 Köşe Bağlantı Elemanı, 20x20 mm K6 kanal alüminyum profillerle kullanılmak üzere tasarlanmıştır. Bu tip bağlantı elemanlarının montajında genellikle iki tip vida kullanılır:

1. M4 veya M5 Silindirik/Havşa Başlı Cıvata:
- Kanal 6 (K6) profiller için en yaygın vida çapları M4 ve M5’tir.
- Bağlantı elemanını profile sabitlemek için, profil kanalına uygun M4 veya M5 cıvata ve uyumlu tırtıllı somun (ör. M4 veya M5 kanal 6 tırtıllı somun) kullanılır.
- Vida boyu, bağlantı elemanının kalınlığı ve profilin kanal derinliğine göre seçilmelidir (genellikle 8-12 mm arası uygundur).

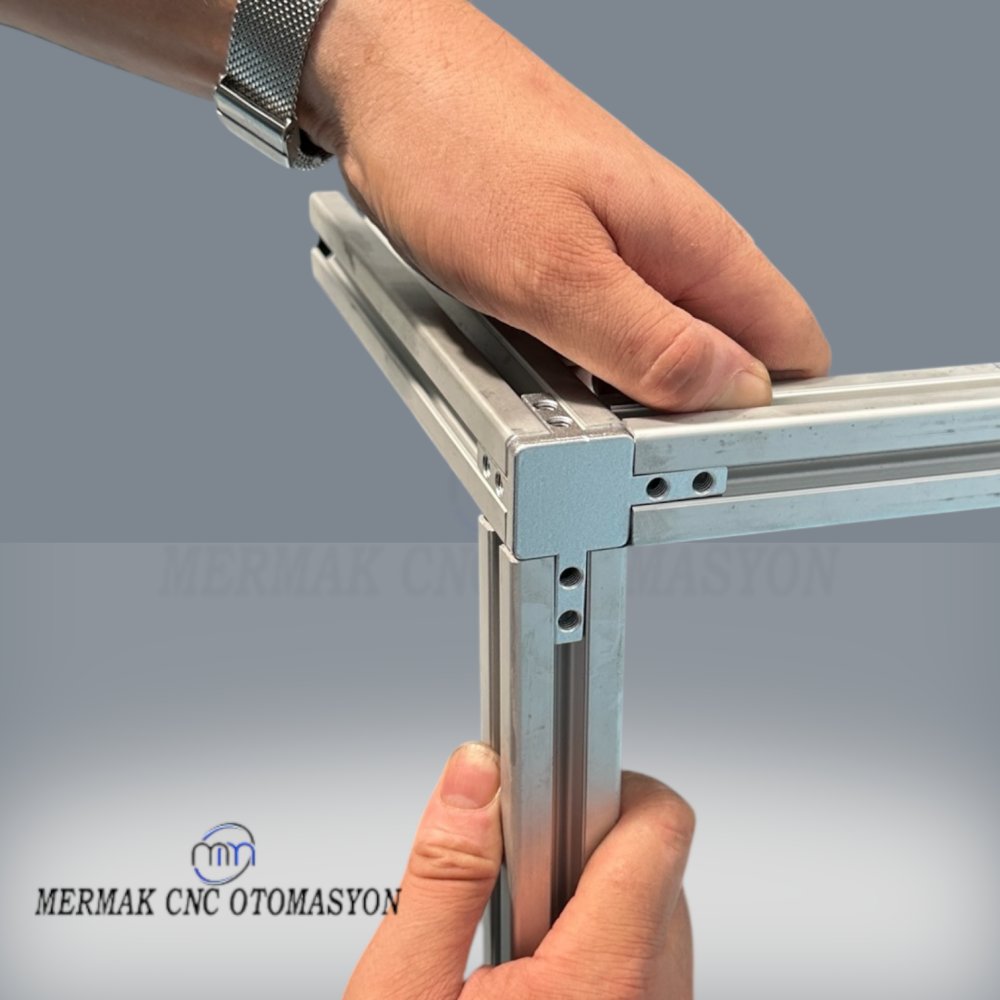

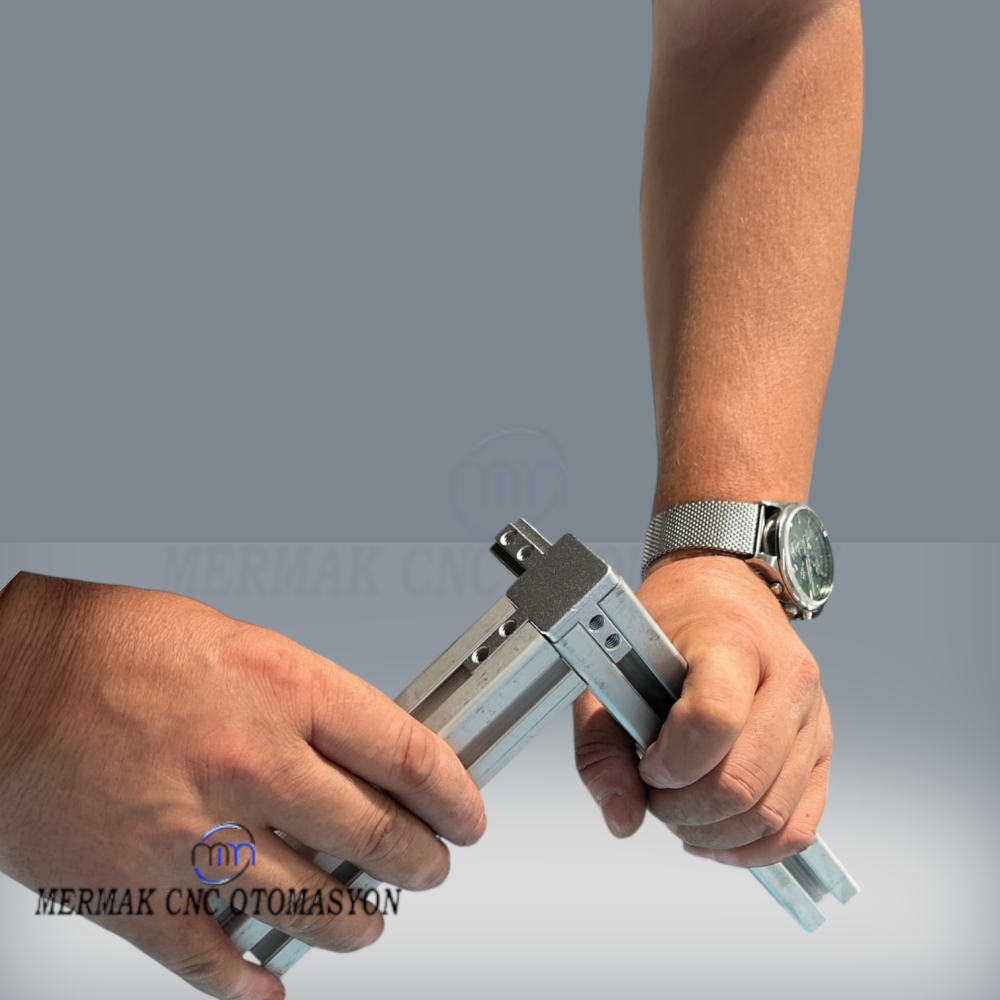

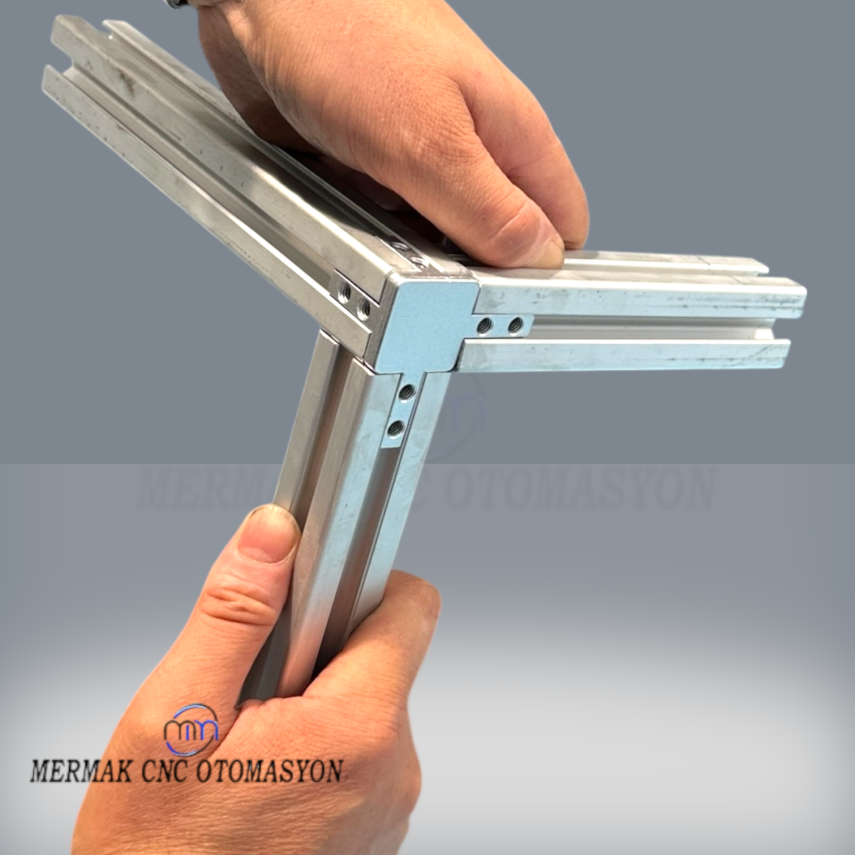

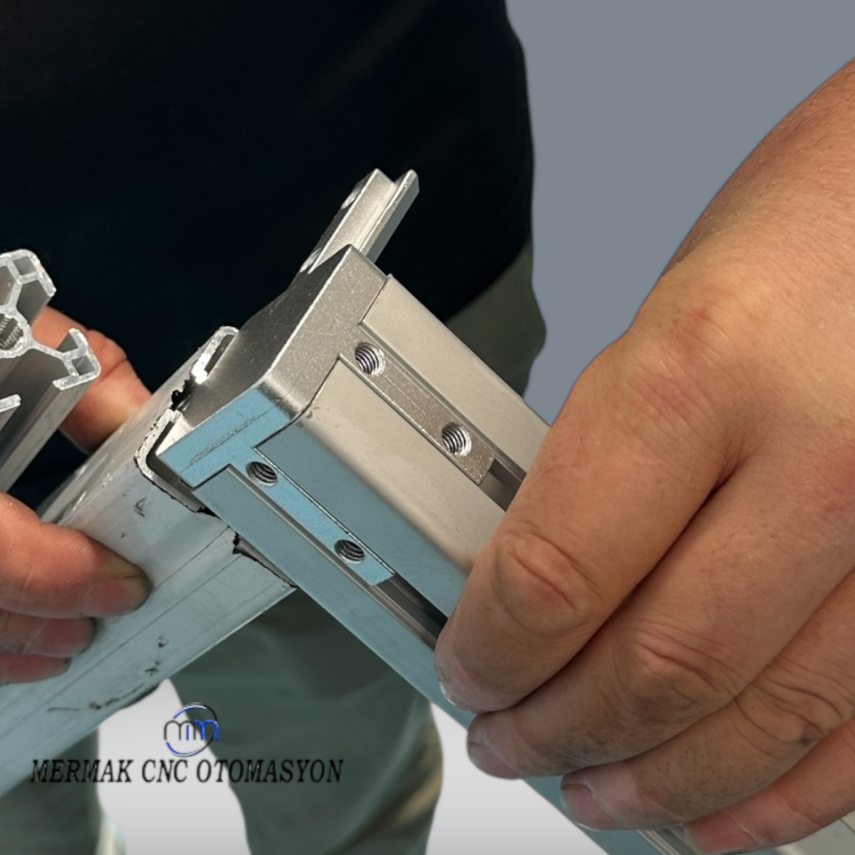

2. Kullanım Şekli:
- Bağlantı elemanını profilin köşesine yerleştirin.
- Tırtıllı somunu profil kanalına yerleştirip, cıvatayı bağlantı elemanından geçirerek somuna vidalayın.
- Tüm bağlantı noktalarında aynı işlemi uygulayın.

Özet:

20X20 K6 3 Köşe Bağlantı Elemanı için M4 veya M5 silindirik ya da havşa başlı cıvata ve uyumlu kanal 6 tırtıllı somun kullanmanız önerilir. Vida boyunu bağlantı kalınlığına göre seçiniz.

Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol ediniz.
