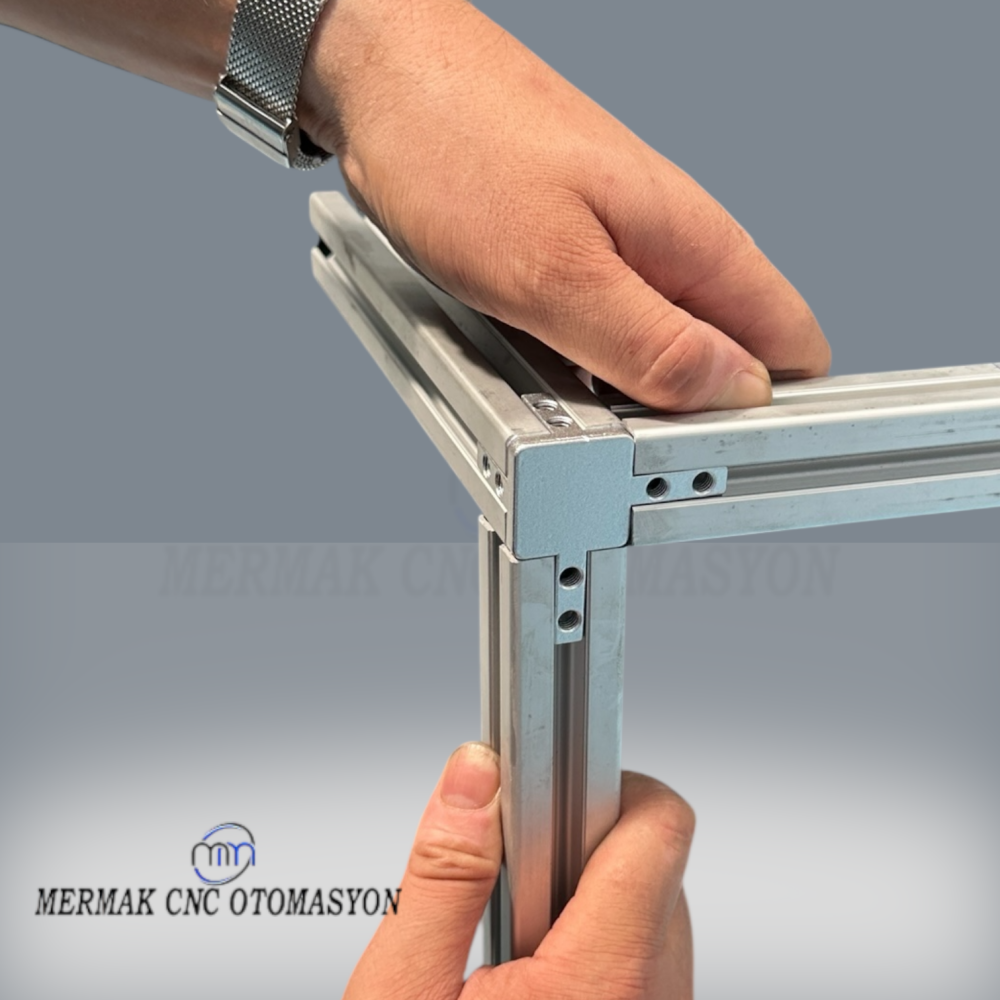

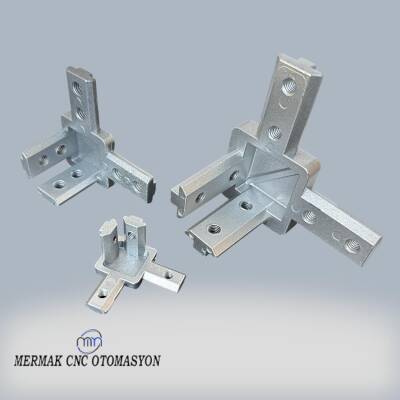

40x40 K8 3 Köşe Bağlantı Elemanı, endüstriyel otomasyon ve makine imalat sektörlerinde modüler alüminyum profil sistemleri için kritik bir yapısal bileşendir. Bu eleman, 40x40 mm ölçülerindeki K8 kanal standartlarına uygun alüminyum profilleri üç eksende, 90 derecelik açılarla birleştirerek sağlam ve rijit iskelet yapıları oluşturur. Tasarımı, yüksek mukavemetli alüminyum alaşımının hassas döküm veya ekstrüzyon süreçleri ile birleşmesi sayesinde, dinamik yükler altında dahi sistemin yapısal bütünlüğünü korumasını sağlar. Özellikle ağır sanayi makineleri, robotik hücreler ve konveyör sistemleri gibi titreşim ve mekanik zorlanmanın yoğun olduğu uygulamalarda tercih edilir.
Bu bağlantı elemanı, K8 kanal sistemlerinin sağladığı esnekliğe ek olarak, kolay ve hızlı montaj imkanı sunar. İçten cıvata ve T-somun mekanizması sayesinde profilin dış yüzeyinde herhangi bir çıkıntı oluşturmaz, bu da estetik bir görünüm ve yüzey işleme kolaylığı sağlar. Eloksal (anodize) yüzey işlemi, elemanın korozyon direncini artırarak zorlu endüstriyel koşullarda uzun ömürlü kullanım sunar. Yüksek hassasiyetli üretimi, montaj sırasında minimum tolerans sapmasıyla mükemmel birleşmeler sağlayarak, nihai sistemin doğruluğunu ve tekrarlanabilirliğini maksimize eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu bağlantı elemanı, CNC tezgahları, robotik işleme istasyonları ve montaj hatları gibi yüksek hassasiyet gerektiren endüstriyel makine iskeletlerinin oluşturulmasında kullanılır. Üç yönde sağladığı rijit bağlantı, dinamik yükler altında bile sistemin titreşimsiz ve stabil kalmasını sağlayarak üretim kalitesini doğrudan etkiler.
Hafif ve orta yük taşıma kapasitesine sahip konveyör bant sistemlerinde, ürün transfer hatlarında ve malzeme elleçleme istasyonlarında sağlam ve modüler çerçeveler oluşturmak için idealdir. Kolay montajı sayesinde sistemlerin hızlı bir şekilde kurulmasına veya mevcut hatlara entegre edilmesine olanak tanır, bu da üretim süreçlerinde esneklik sağlar.
Hızlı ve hatasız montaj imkanı sunarak kurulum sürelerini kısaltır. Modüler yapısı sayesinde bakım ve revizyon işlemlerini kolaylaştırır, bu da üretim hatlarında kesintisiz çalışma ve maksimum operasyonel verimlilik sağlar.
Korozyona ve aşınmaya karşı dirençli eloksal kaplama ile güçlendirilmiş yüksek kaliteli alüminyum alaşımından üretilmiştir. Bu özellikler, zorlu endüstriyel ortam koşullarında bile uzun yıllar boyunca güvenilir performans ve düşük yıpranma oranı garanti eder.
Endüstri standardı 40x40 K8 profil sistemleriyle tam uyumlu olarak tasarlanmıştır. Bu, mevcut otomasyon altyapılarına veya yeni projelere sorunsuz bir şekilde entegre edilmesini sağlar, böylece tasarım ve mühendislik süreçlerinde zaman ve maliyet tasarrufu sunar.

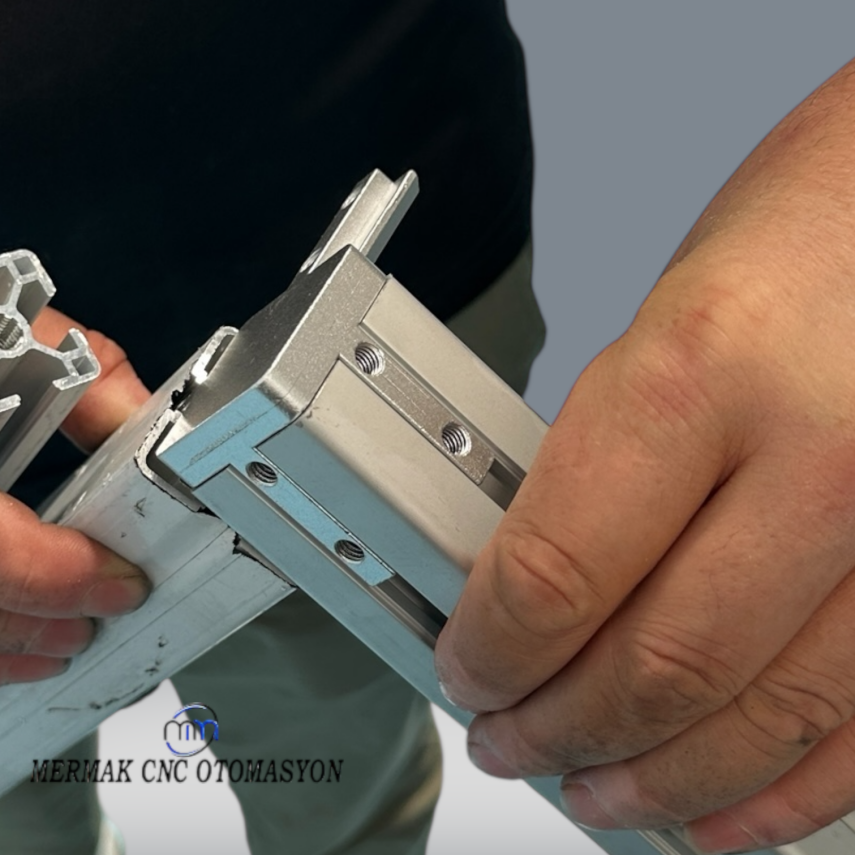

Genelde bu tip bağlantı elemanları için profilin alın yüzeyine herhangi bir işleme gerek kalmaz. Ancak, bağlantının tam ve sağlam olması için profilin kesim yüzeyinin düzgün ve çapaklardan arındırılmış olması önemlidir. Bağlantı elemanı, profilin T-kanalına doğrudan oturacak şekilde tasarlanmıştır.
Genellikle 40x40 K8 profiller için M8x20 veya M8x25 silindir başlı vidalar ve somunlar (T-somun veya flanşlı somun) kullanılır. Her bir bağlantı noktası için en az birer adet vida ve somun önerilir. Önerilen sıkma torku, kullanılan vida ve somun kalitesine bağlı olmakla birlikte, genellikle 20-25 Nm civarındadır. Aşırı sıkma bağlantı elemanına veya profile zarar verebilir.
Bu bağlantı elemanının statik yük kapasitesi, bağlantının uygulandığı yön ve kullanılan profilin kesit mukavemeti ile doğrudan ilişkilidir. Genellikle, doğru sıkma torku ile monte edildiğinde, bağlantı elemanı başına 200-300 kg'a kadar statik yükleri güvenle taşıyabilir. Dinamik yükler için farklı hesaplamalar ve ek destek elemanları gerekebilir. Detaylı yük tabloları için teknik dokümanlarımıza başvurabilirsiniz.
Evet, "K8" standardı, profilin 8mm'lik kanal genişliğini ifade eder. Dolayısıyla, tüm standart 40x40 K8 profillerle (Bosch Rexroth, Item, Maytec vb. gibi markaların muadilleri) tam uyumlu şekilde kullanılabilir. Önemli olan, profilin kanal derinliği ve genişliğinin K8 standardına uygun olmasıdır.
40X40 K8 3 Köşe Bağlantı Elemanımız yüksek mukavemetli alüminyum dökümden (örneğin EN AC-46000 alaşımı) üretilmiştir. Genellikle yüzeyinde eloksal kaplama bulunur. Bu kaplama, elemanı çizilmelere ve hafif korozyon etkilerine karşı dayanıklı hale getirir. Paslanmaz çelik vidalarla kullanıldığında nemli ortamlarda daha iyi performans gösterir.
Hafif ve orta düzey titreşimli sistemlerde doğru montaj ve yeterli sayıda bağlantı elemanı ile kullanılabilir. Ancak ağır dinamik yükler veya yüksek frekanslı titreşimler söz konusuysa, bağlantı noktalarının gevşemesini önlemek için ek güvenlik önlemleri (örneğin yaylı rondela, dişli kilitli somun veya civata sabitleyici) kullanılması veya alternatif, daha mukavemetli bağlantı tiplerinin değerlendirilmesi önerilir.
Evet, alüminyum profil sistemlerinin ve bu tip bağlantı elemanlarının en büyük avantajlarından biri modüler olmalarıdır. Yapıyı istediğiniz zaman kolayca sökebilir, yeniden yapılandırabilir veya farklı bir konfigürasyonda tekrar monte edebilirsiniz. Bu esneklik, prototipleme ve seri üretimde büyük kolaylık sağlar.
Bağlantı elemanının profil kanallarına tam oturduğundan ve vidaların merkezlendiğinden emin olun. Genellikle bu tip elemanların tasarımı, doğru hizalamayı kendiliğinden sağlayacak şekilde yapılır. Montajdan sonra, tüm vidaları önerilen tork değerinde sıkmadan önce bağlantının tam oturduğunu gözle kontrol edin. Gerekirse, bir gönye veya su terazisi kullanarak yapısal hizalamayı kontrol edebilirsiniz.
Bu 3 köşe bağlantı elemanı, profilin uçlarına monte edildiği için profilin uçlarını kapatma ihtiyacını ortadan kaldırır. Ancak, estetik bir görünüm veya güvenlik (keskin kenarları kapatma) için profilin diğer açık uçlarına uygun 40x40 uç kapakları kullanmanız gerekebilir.
Mermak CNC olarak tüm ürünlerimiz, üretim hatalarına ve malzeme kusurlarına karşı 2 yıl süreyle garantilidir. Garanti kapsamı, normal kullanım koşullarında ortaya çıkan arızaları kapsar. Hatalı montaj, aşırı yükleme veya dış etkenlerden kaynaklanan hasarlar garanti dışıdır. Detaylı garanti koşulları için lütfen web sitemizdeki garanti politikamızı inceleyin.
Evet, Mermak CNC olarak ürünlerimizle birlikte kullanılan standart vida ve somun gibi bağlantı elemanlarını da yedek parça olarak temin edebilirsiniz. İhtiyaç duymanız halinde, web sitemizden veya teknik destek ekibimizle iletişime geçerek sipariş verebilirsiniz.
Elbette. Ürünlerimizle ilgili herhangi bir teknik sorun yaşamanız durumunda, deneyimli teknik destek ekibimiz size yardımcı olmaktan memnuniyet duyacaktır. Genellikle bu tür pasif mekanik parçalarda tamir yerine parça değişimi söz konusu olur, ancak sorununuzu analiz edip en uygun çözümü sunmak için her zaman yanınızdayız. İletişim bilgilerimize web sitemizden ulaşabilirsiniz.
40X40 K8 3 Köşe Bağlantı Elemanımız, özel bir bakım gerektirmeyen pasif bir mekanik bileşendir. Zaman zaman bağlantı noktalarını ve vidaları kontrol ederek gevşeme olup olmadığını denetlemek yeterlidir. Temizlik için, aşındırıcı olmayan, hafif nemli bir bez kullanabilirsiniz. Kimyasal çözücüler veya sert temizleyiciler kullanmaktan kaçının.
