Sigma Profil Köşe Bağlantıları Nasıl Seçilir?

Sigma Profil Köşe Bağlantıları Nasıl Seçilir? MERMAK CNC Uzmanlığıyla Rijit Çözümler

ENDÜSTRİYEL AKTARIM ELEMANLARI | CNC, Otomasyon ve Mekanik Sistemler

Sigma Profil Bağlantı Elemanlarının Teknik Çeşitliliği ve CNC Uygulamaları

Sigma profil sistemlerinde kullanılan köşe bağlantı elemanları, farklı montaj ihtiyaçlarına ve taşıyacakları yüklere göre çeşitlilik gösterir. Her bir bağlantı tipinin kendine özgü avantajları ve uygulama alanları bulunmaktadır:

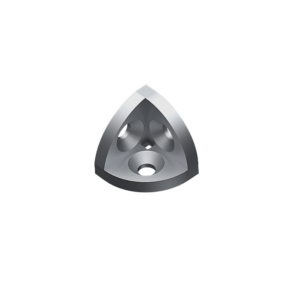

İç Köşe Bağlantı Elemanları (Köşebentler): En yaygın kullanılan bağlantı tiplerindendir. Profilin içine yerleştirilerek veya dıştan cıvata ile sıkılarak monte edilirler. Genellikle standart yükler ve estetik kaygıların düşük olduğu yerlerde tercih edilirler. Farklı açılarda (90 derece, 45 derece vb.) mevcuttur.
Dış Köşe Bağlantı Elemanları: Profilin dışına yerleştirilen ve genellikle daha yüksek mukavemet sunan elemanlardır. Özellikle ağır yük taşıyan konstrüksiyonlarda ve yüksek rijitlik gerektiren **Lineer Ray ve Arabalar**ın monte edildiği şasilerde tercih edilebilirler.
Döküm Bağlantı Elemanları: Yüksek mukavemet ve rijitlik gerektiren kritik noktalarda tercih edilirler. Genellikle çinko döküm veya alüminyum dökümden imal edilirler. Titreşim sönümleme özellikleri daha iyi olabilir, bu da özellikle **Spindle Motor** uygulamalarının bulunduğu çerçeveler için avantaj sağlayabilir.
Menteşeli Bağlantı Elemanları: Hareketli paneller, kapaklar veya ayarlanabilir açılı yapılar oluşturmak için kullanılır. Özellikle ergonomik veya bakım gerektiren erişim noktaları için idealdir.
Döner Bağlantı Elemanları: İki profilin birbirine göre serbestçe dönmesini sağlayan elemanlardır. Robotik kollarda veya ayarlanabilir ekran standlarında görülebilir.
T-Bağlantı Elemanları ve Plakalar: Profilleri dik veya paralel olarak birleştirmek için kullanılır. Geniş yüzeyli bağlantı plakaları, yük dağılımını artırarak daha kararlı yapılar oluşturmaya yardımcı olur.

Rijitlik ve Hassasiyet için Bağlantı Seçiminde MERMAK CNC Yaklaşımı

MERMAK CNC olarak, sigma profil köşe bağlantı elemanlarının seçiminde sadece görsel uyuma değil, aynı zamanda mühendislik prensiplerine ve uygulamanın gereksinimlerine odaklanıyoruz. Özellikle CNC makineleri gibi dinamik sistemlerde, rijitlik ve titreşim sönümleme kritik öneme sahiptir. Yanlış seçilen bir bağlantı, makine hassasiyetini düşürebilir, takım ömrünü kısaltabilir ve yüzey kalitesini bozabilir.

CNC Sistemlerinde Bağlantı Elemanı Seçim Kriterleri

Yük Taşıma Kapasitesi: Makinenin statik ve dinamik yükleri (örneğin, işleme sırasında oluşan kuvvetler, **Vidalı Mil Fiyatları** ve motor ağırlıkları) dikkate alınmalıdır. Bağlantı elemanının bu yükleri deforme olmadan taşıyabilmesi esastır.
Titreşim Sönümleme: Özellikle yüksek hızlı kesim veya hareketli eksenlerde oluşan titreşimler, bağlantı noktaları üzerinden tüm yapıya yayılabilir. Döküm veya daha etli bağlantı elemanları, titreşim sönümleme konusunda daha başarılı olabilir.
Montaj Kolaylığı ve Hızı: Özellikle prototipleme veya sık değişiklik yapılan sistemlerde, hızlı ve kolay monte edilebilen bağlantı elemanları zaman tasarrufu sağlar. Ancak kolay montaj her zaman en rijit çözüm anlamına gelmez.
Malzeme ve Kaplama: Bağlantı elemanının malzemesi (alüminyum, çelik, döküm) ve yüzey kaplaması (eloksal, çinko kaplama) çevresel koşullara (nem, kimyasal maruziyet) ve estetik beklentilere göre seçilmelidir.
Ayarlanabilirlik: Bazı uygulamalar, montaj sonrası ince ayar gerektirebilir. Ayarlanabilir bağlantı elemanları bu durumlarda esneklik sunar.
Maliyet Etkinliği: Performans gereksinimlerini karşılayan en uygun maliyetli çözümü bulmak, projenin genel bütçesi açısından önemlidir. MERMAK CNC, fiyat/performans dengesini gözeterek optimum çözümler sunar.

MERMAK CNC Perspektifinden Servo Motor ve Kontrol Sistemleri ile Entegrasyon

Bir CNC makinesinin hassasiyeti, sadece mekanik yapının rijitliği ile değil, aynı zamanda hareket kontrol sistemleriyle de doğrudan ilişkilidir. **Servo Motor ve Sürücüler** ile sağlanan hassas hareket kabiliyeti, ancak rijit bir mekanik yapı üzerinde tam anlamıyla ortaya konulabilir. Bağlantı noktalarındaki esneme veya boşluklar, **CNC Kontrol Kartları**ndan gelen komutların doğru bir şekilde mekanik harekete dönüşmesini engeller.

Bu nedenle, MERMAK CNC mühendisleri, sigma profil bağlantılarını seçerken, sistemin dinamik davranışını, ivmelenme ve yavaşlama kuvvetlerini, ayrıca **Step Motor ve Sürücüler** gibi diğer hareket bileşenlerinin etkilerini de göz önünde bulundurur. Bağlantı elemanlarının doğru tork değerleriyle sıkılması ve gerektiğinde ek stabilizasyon elemanlarının kullanılması, sistemin ömrünü uzatır ve bakım maliyetlerini düşürür.

Uygulama Alanları ve Montaj Önerileri

Sigma profil köşe bağlantıları, geniş bir yelpazede uygulama alanı bulur:

CNC Router ve Mini CNC Makineleri: Şasi, portal köprü ve tabla destek yapılarında.
Otomasyon ve Robotik Sistemler: Konveyör bantları, robotik hücreler, iş istasyonları.
Test ve Ölçüm Tezgahları: Yüksek hassasiyet gerektiren optik veya mekanik test düzenekleri.
Endüstriyel Muhafazalar ve Koruyucular: Çalışma alanlarını koruyan güvenlik kafesleri.
Güneş Paneli Konstrüksiyonları: Hafif ve dayanıklı taşıyıcı yapılar.

MERMAK CNC'den Montaj ve Bakım İpuçları

Doğru bağlantı elemanını seçmek kadar, doğru montaj da önemlidir:

Torklama: Bağlantı cıvatalarını üreticinin önerdiği tork değerlerine göre sıkın. Aşırı sıkma profil veya bağlantı elemanına zarar verebilir, yetersiz sıkma ise rijitliği azaltır.
Düzgün Yüzeyler: Bağlantı yapılacak profil yüzeylerinin temiz ve düzgün olduğundan emin olun. Kir veya çapaklar bağlantı boşluklarına neden olabilir.
Periyodik Kontrol: Özellikle dinamik yüklere maruz kalan sistemlerde, bağlantı noktalarının periyodik olarak kontrol edilmesi ve gevşeyen cıvataların tekrar torklanması gerekir.
Ek Sabitleme: Çok yüksek titreşim veya yük altında, bağlantı elemanlarının yanına ek sabitleme veya destek elemanları eklenebilir.

Sonuç: MERMAK CNC ile Güvenilir ve Rijit Sigma Profil Çözümleri

Sigma profil köşe bağlantılarının seçimi, bir yapının genel performansı ve ömrü üzerinde doğrudan etkilidir. MERMAK CNC olarak, bu kritik seçimin önemini biliyor ve müşterilerimize en uygun, en rijit ve en dayanıklı çözümleri sunmak için kapsamlı mühendislik desteği sağlıyoruz. İster yeni bir **CNC Router ve Mini CNC** projesi geliştiriyor olun, ister mevcut bir sisteminizi optimize etmek isteyin, doğru bağlantı elemanları seçimiyle makinenizin potansiyelini en üst düzeye çıkarmanıza yardımcı oluyoruz. Projelerinizde yüksek hassasiyet, uzun ömür ve güvenilirlik arıyorsanız, MERMAK CNC'nin uzmanlığına güvenebilirsiniz.

1. Sigma profil köşe bağlantısı seçerken dikkate alınması gereken temel teknik faktörler nelerdir?

Bağlantının taşıyacağı yük miktarı (statik ve dinamik), uygulama çevresindeki koşullar (iç/dış mekan, nem, titreşim, sıcaklık), montaj kolaylığı, sökülebilirlik/ayarlanabilirlik ihtiyacı, estetik beklentiler ve maliyet gibi faktörler temel alınmalıdır. Ayrıca, profil serisi (örn. 20, 30, 40, 45 serisi) bağlantı elemanının uyumluluğu açısından kritik öneme sahiptir.

2. Farklı sigma profil serileri (örn. 20x20, 30x30, 40x40, 45x45) için köşe bağlantısı seçimi nasıl değişir?

Her profil serisi, kendi boyutuna ve kanal genişliğine uygun bağlantı elemanlarına sahiptir. Daha büyük seriler (örn. 40x40, 45x45) genellikle daha yüksek yük taşıma kapasitesine sahip, daha kalın ve sağlam bağlantı elemanları kullanır. Bağlantı elemanlarının cıvata boyutları (örn. M6, M8) ve profil kanalına uyumu profile göre seçilmelidir. Küçük serilerde plastik veya hafif alüminyum bağlantılar, büyük serilerde ise döküm alüminyum veya çelik takviyeli bağlantılar yaygındır.

3. Yüksek yük taşıma kapasitesi ve mukavemet gerektiren uygulamalar için hangi tip köşe bağlantıları tercih edilmelidir?

Ağır yükler ve yüksek mukavemet gerektiren uygulamalarda genellikle döküm alüminyum köşe bağlantıları (iç veya dış), çelik takviyeli bağlantılar veya doğrudan profile işlenerek cıvatalanan (örn. M8/M10 cıvatalı) bağlantı plakaları tercih edilmelidir. Bu tür bağlantılar, profilin kesitine daha geniş bir yüzeyden temas ederek yükü daha iyi dağıtır ve daha yüksek burulma direnci sağlar. İçten bağlantı elemanları, dıştan köşebentlere göre daha temiz bir görünüm sunarken mukavemeti artırabilir.

4. Köşe bağlantılarında titreşim ve darbelere karşı dayanıklılık nasıl sağlanır ve hangi elemanlar önerilir?

Titreşimli ortamlarda, bağlantı elemanlarının gevşemesini önlemek için yaylı rondelalar (segman), kendinden kilitli somunlar (kontra somun) veya kimyasal cıvata sabitleyiciler (loctite) kullanılmalıdır. Ayrıca, bağlantı yüzeylerinin tam oturması, yeterli sıkma torkunun uygulanması ve bağlantı elemanının rijitliği önemlidir. Döküm veya masif alüminyum bağlantılar, plastik veya daha ince metal levha bağlantılara göre daha iyi titreşim direnci sunar.

5. Estetik görünümün ön planda olduğu veya dışarıdan görünür bağlantı elemanı istenmeyen uygulamalarda hangi bağlantı tipleri tercih edilmelidir?

Estetik kaygıların olduğu durumlarda, profilin içine gizlenen iç bağlantı elemanları (örneğin, profil kanalına oturan iç köşe bağlantı cıvataları ve özel somunlar) veya dışarıdan görünmeyen, profil kanalına oturan bağlantı plakaları tercih edilir. Döküm alüminyum köşe bağlantıları, genellikle plastik kapaklarla gizlenebilir ve böylece temiz bir görünüm sunabilir.

6. Sökülüp takılabilir, ayarlanabilir veya modüler bir çerçeve oluşturmak için hangi bağlantı tipleri uygundur?

Cıvatalı bağlantılar, sökülüp takılabilir ve ayarlanabilir yapılar için idealdir. Özellikle T-somunlar (kanal somunları) ve cıvatalarla yapılan bağlantılar, gerektiğinde kolayca gevşetilip ayarlanabilir veya tamamen sökülebilir. Bu tür sistemler, prototipleme, test tezgahları veya sık değişiklik gerektiren yapılar için oldukça esneklik sunar. Ayarlanabilir açılı bağlantı elemanları da modülerliği artırır.

7. Köşe bağlantısı seçiminde malzeme kalitesi ve korozyon direnci neden önemlidir ve hangi malzemeler tercih edilmelidir?

Bağlantı elemanlarının malzemesi (alüminyum döküm, çelik, paslanmaz çelik, plastik) taşıma kapasitesini, korozyon direncini ve ömrünü doğrudan etkiler. Dış mekan veya nemli/kimyasal ortamlarda paslanmaz çelik (inox) bağlantı elemanları veya özel kaplamalı (örn. eloksal, çinko kaplama) alüminyum/çelik bağlantılar tercih edilmelidir. Yüksek kaliteli malzemeler, daha uzun ömürlü ve güvenilir bağlantılar sağlar ve bakım ihtiyacını azaltır.

8. Köşe bağlantılarında profilin işlenmesi (delme, diş açma vb.) gerekip gerekmediği nasıl belirlenir ve ne zaman tercih edilir?

Bazı yüksek mukavemetli veya içten gizli bağlantı tipleri, profilin içine cıvata geçirmek veya diş açmak gibi ek işleme gerektirebilir. Bu, genellikle daha sağlam ve estetik bir bağlantı sağlar ancak montaj süresini ve maliyetini artırabilir. Hızlı montaj veya düşük maliyetli projelerde, profilin işlenmesini gerektirmeyen (kanal içine oturan) bağlantı elemanları tercih edilir.

9. Köşe bağlantılarında montaj kolaylığı ile sağlamlık ve maliyet arasındaki denge nasıl kurulmalıdır?

Montaj kolaylığı genellikle maliyeti artırabilir (örn. özel hızlı bağlantı elemanları). Basit L-köşebentler ve T-somunlar daha uygun maliyetli ve yeterince kolay bir montaj sunarken, içten gizli bağlantılar veya özel döküm parçalar daha hızlı montaj veya daha yüksek estetik ve mukavemet sunabilir ancak maliyetleri daha yüksek olabilir. Uygulamanın aciliyeti, bütçe kısıtlamaları ve beklenen ömür bu dengeyi belirleyen ana faktörlerdir.

10. 90 dereceden farklı açılarda köşe bağlantısı yapmak mümkün müdür ve hangi elemanlar bu amaçla kullanılır?

Evet, mümkündür. 90 dereceden farklı açılarda çerçeveler veya yapılar oluşturmak için ayarlanabilir açılı bağlantı elemanları veya menteşeli bağlantılar kullanılır. Bu elemanlar genellikle cıvata ve somunlarla sabitlenerek istenen açıya ayarlanabilir ve gerektiğinde açısı değiştirilebilir. Bu sayede esnek ve özel tasarım gerektiren uygulamalar kolayca gerçekleştirilebilir.
