7.5 kw 18000 Rpm Spindle Motor ER32
-
5
19
-
4
3
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber Ver7.5 kw 18000 Rpm Spindle Motor ER32
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme

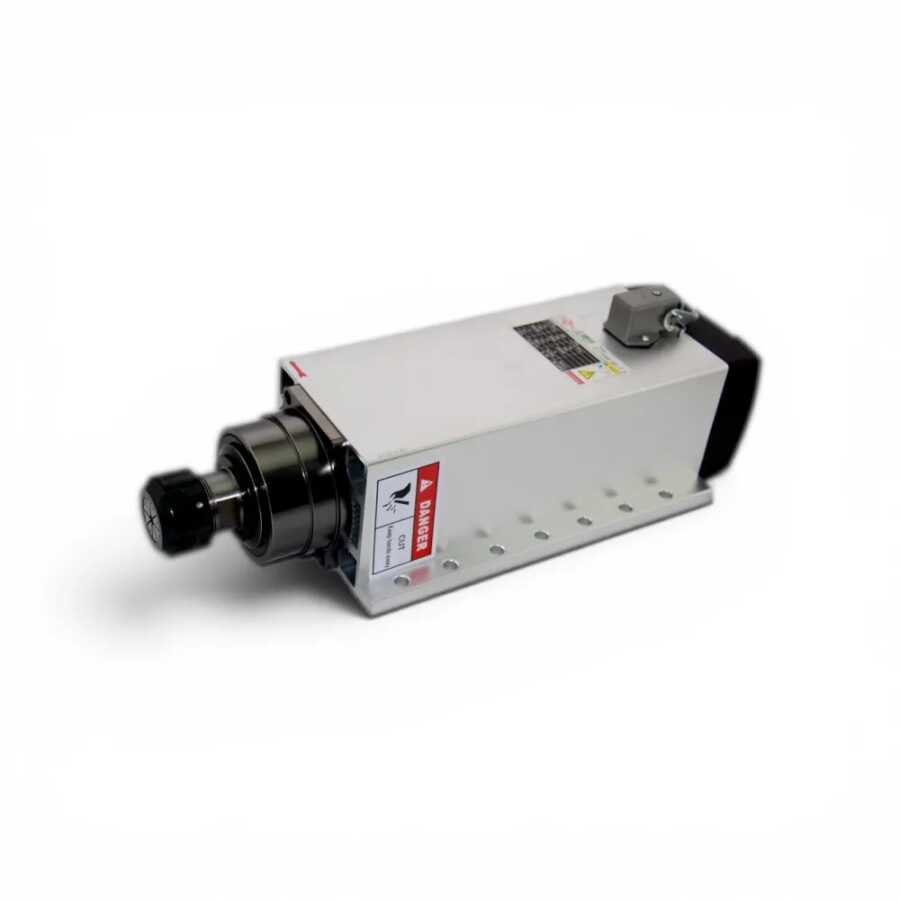

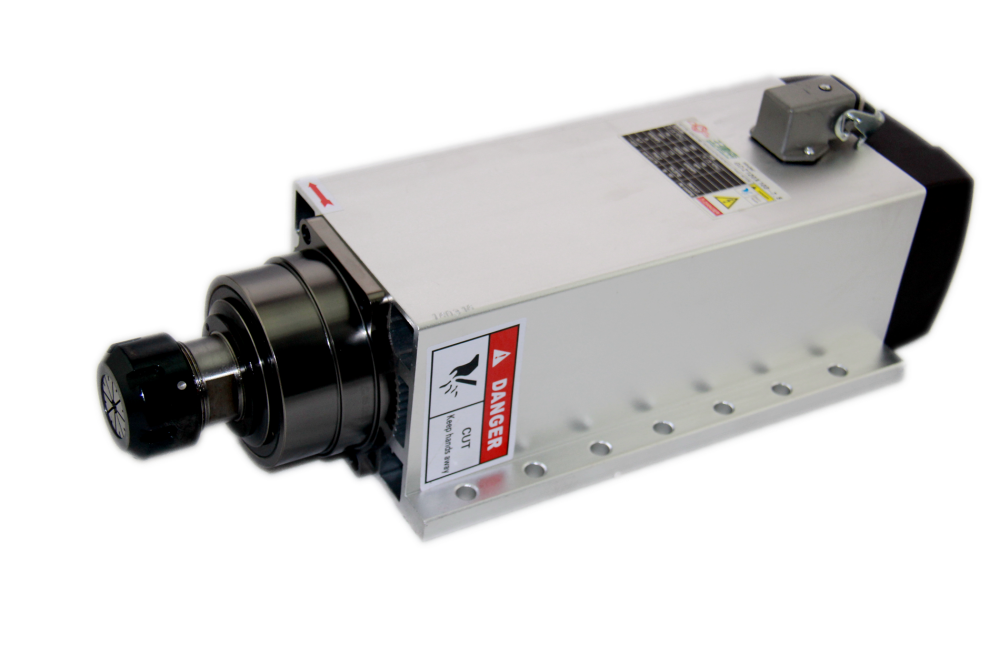

GDZ120X103-7.5 model numaralı bu 7.5 kW gücündeki spindle motor, endüstriyel otomasyon sistemleri için özel olarak tasarlanmış, yüksek performanslı bir işleme ünitesidir. 18.000 RPM'ye ulaşan devir hızı ve 3.98 Nm'lik kararlı tork değeri ile hassas işleme, hızlı malzeme kaldırma ve üstün yüzey kalitesi gerektiren uygulamalarda standartları yeniden belirler. CNC router, gravür ve freze makinelerinde ahşap, plastik, kompozit ve demir dışı metaller gibi çeşitli malzemelerin işlenmesinde kritik bir rol oynar.
Bu spindle motor, entegre hava soğutma sistemi sayesinde uzun süreli ve yüksek yük altındaki operasyonlarda dahi termal stabiliteyi korur. ER32 pens tutucu sistemi, geniş bir takım çapı aralığına esneklik katarken, yüksek sıkma kuvvetiyle takım salgısını minimize ederek işleme hassasiyetini maksimize eder. Seramik rulmanlarla donatılmış yapısı, düşük sürtünme, uzun ömür ve yüksek devirlerde dahi titreşimsiz çalışma garantisi sunarak üretim verimliliğini ve ürün kalitesini doğrudan etkiler.
Öne Çıkan Avantajlar
- Yüksek Devir Hassasiyeti (18.000 RPM): İnce detay işleme, yüksek hızlı profil çıkarma ve üstün yüzey pürüzsüzlüğü elde etmek için idealdir. Bu devir, ikincil işleme ihtiyacını azaltarak üretim süresini kısaltır.
- Güçlü ve Kararlı Tork (7.5 kW, 3.98 Nm): Motorun 7.5 kW'lık gücü ve 3.98 Nm'lik tork değeri, zorlu malzemelerde kesintisiz talaş kaldırma ve derin kesimler için gerekli gücü sağlar. Takım yük altında takılmadan istikrarlı bir şekilde çalışır.
- ER32 Pens Tutucu Sistemi: 2 mm'den 20 mm'ye kadar geniş bir takım çapı aralığını destekleyerek uygulama esnekliği sunar. Yüksek sıkma kuvveti ve mükemmel konsantriklik ile takımın kaymasını önler ve işleme doğruluğunu artırır.
- Seramik Rulman Teknolojisi: 27008 + 27004 seramik rulmanlar, geleneksel rulmanlara kıyasla daha düşük sürtünme, daha az ısı üretimi ve daha uzun operasyonel ömür sunar. Yüksek devirlerde bile titreşimi minimumda tutarak işleme hassasiyetini ve motorun dayanıklılığını artırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilir ve Mermak'ın teknik konulardaki desteğinden faydalanabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Router ve Gravür Makineleri
Bu spindle motor, ahşap, MDF, akrilik, kompozit malzemeler ve yumuşak metaller gibi geniş bir yelpazede malzemenin işlendiği CNC router ve gravür uygulamaları için idealdir. Yüksek devir hızı, karmaşık desenlerin, ince detayların ve pürüzsüz yüzeylerin hassasiyetle işlenmesini sağlar. Reklamcılık, mobilya üretimi, prototipleme ve model yapımı sektörlerinde verimliliği artırır.
Frezeleme ve Kalıpçılık Endüstrisi
Özellikle alüminyum, pirinç ve bazı çelik türleri gibi demir dışı metallerin frezeleme işlemlerinde üstün performans sunar. Yüksek tork kapasitesi, malzeme kaldırma oranlarını optimize ederken, seramik rulmanlar sayesinde elde edilen titreşimsiz çalışma, kalıp ve parça imalatında geometrik doğruluğu garantiler. Otomotiv, havacılık ve genel makine imalatı gibi kritik sektörlerde kullanılır.
Operasyonel Avantajlar
Yüksek Verimlilik
7.5 kW güç ve 18.000 RPM devir hızı, malzeme işleme süreçlerini hızlandırarak üretim döngülerini kısaltır. Kesintisiz operasyon kabiliyeti ve minimum duruş süreleri sayesinde işletmelerin üretim kapasitesini maksimize eder ve birim maliyetleri düşürür.
Uzun Kullanım Ömrü
Yüksek kaliteli alüminyum alaşımlı gövde, gelişmiş hava soğutma sistemi ve özellikle 27008 + 27004 seramik rulmanlar, motorun aşırı yük ve zorlu çalışma koşulları altında bile stabil ve güvenilir çalışmasını sağlar. Bu sayede bakım ihtiyacı azalır ve toplam sahip olma maliyeti düşer.
Kolay Entegrasyon
Standart M40x1.5 montaj bağlantısı ve ER32 pens tutucu sistemi, GDZ120X103-7.5 spindle motorun mevcut veya yeni kurulacak CNC sistemlerine hızlı ve sorunsuz bir şekilde entegre edilmesine olanak tanır. Bu, kurulum süreçlerini basitleştirir ve operasyonel hazırlık süresini kısaltır.
Birlikte Kullanilabilecek Urunler
7.5 kw 18000 Rpm Spindle Motor ER32 Hakkında Merak Edilenler ve Teknik Detaylar
GDZ120X103-7.5 model spindle motor, 380V voltaj ve 300 Hz frekansta çalışmak üzere tasarlanmıştır. Bu değerlere uygun, yani 7.5 kW gücünde ve 300 Hz çıkış frekansını destekleyen bir 3 fazlı VFD (frekans konvertörü) kullanmanız gerekmektedir. VFD seçerken motorun nominal akımı olan 15.5A'i rahatlıkla karşılayabilecek bir model tercih etmelisiniz.
GDZ120X103-7.5 model spindle motor hava soğutmalıdır. Normal çalışma koşullarında bir miktar ısınma kabul edilebilir ancak aşırı ısınma, VFD ayarlarının yanlış olmasından (örneğin düşük frekansta yüksek yük), yetersiz hava akışından (motorun fanı veya çevresindeki engelleyiciler), uzun süreli ağır yük altında çalışmadan veya rulmanlarda bir problemden kaynaklanabilir. VFD ayarlarınızı kontrol edin ve motorun çevresinde yeterli hava sirkülasyonu olduğundan emin olun.
ER32 kovan tipi, genellikle 2mm'den 20mm'ye kadar çeşitli takım sap çaplarını tutabilir. Takım tutucuları seçerken, işleyeceğiniz malzemenin türüne ve kesme derinliğine uygun, yüksek hassasiyetli ve balanslı ER32 kovanları tercih etmelisiniz. Kalitesiz kovanlar, yüksek devirlerde balanssızlığa ve titreşime neden olarak işleme kalitesini düşürebilir ve spindle ömrünü kısaltabilir.
3.98 Nm tork ve 7.5 kW güç ile GDZ120X103-7.5 spindle motor, ahşap, MDF, akrilik, alüminyum ve bazı kompozit malzemeler gibi çeşitli materyallerde yüksek performans sunar. Yüksek devir hızı (18,000 RPM) ince ve hassas işleme için idealdir. Derin kesimlerde veya sert malzemelerde ilerleme hızınızı ve kesme derinliğinizi motorun tork ve güç kapasitesine uygun olarak ayarlamanız, hem takım ömrünü hem de işleme kalitesini artıracaktır.
GDZ120X103-7.5 modelinde 2 adet 7008 ve 2 adet 7004 seramik rulman kullanılmıştır. Seramik rulmanlar, çelik rulmanlara göre daha az bakım gerektirir ve daha uzun ömürlüdür. Ancak, motorun temiz bir ortamda çalışmasını sağlamak, aşırı yükten kaçınmak ve düzenli olarak motorun titreşim seviyelerini kontrol etmek rulman ömrünü uzatacaktır. Herhangi bir anormal ses veya titreşim durumunda teknik servise başvurmanız önerilir.
380V besleme ve 15.5A nominal akım değeri göz önüne alındığında, VFD'den motora giden güç kablosu için en az 2.5 mm² kesitinde, tercihen 4 mm² kesitinde 3 damarlı ekranlı (shielded) kablo kullanmanız şiddetle tavsiye edilir. Ekranlı kablo, VFD'nin neden olduğu elektromanyetik parazitleri (EMI/RFI) azaltarak CNC kontrol sisteminizin ve diğer elektronik cihazların stabil çalışmasını sağlar.
M40x1.5, spindle motorun montaj flanşındaki vida deliği veya bağlantı dişi ölçüsüdür. Bu, motoru CNC makinenize sabitlemek için kullanılacak bağlantı noktasının standart metrik vida ölçüsüdür. Montaj yaparken, motorun tam olarak merkezlendiğinden ve sıkıca sabitlendiğinden emin olun. Herhangi bir gevşeklik veya hizalama hatası, yüksek devirlerde titreşime ve işleme kalitesinde düşüşe neden olabilir.
GDZ120X103-7.5 motorunuzdan maksimum verim almak için VFD'nin motor parametrelerini (güç, voltaj, akım, frekans) doğru şekilde girmeniz kritik öneme sahiptir. Hızlanma ve yavaşlama süreleri, motorun ani yüklenmelerden ve duruşlardan korunması için önemlidir; genellikle 5-15 saniye aralığında ayarlanması tavsiye edilir. Ayrıca, taşıyıcı frekansı (carrier frequency) ayarı ve vektör kontrol modunun kullanılması, düşük devirlerde bile daha kararlı tork sağlayabilir.
GDZ120X103-7.5 spindle motorun hız kontrolü, VFD üzerinden yapılır. CNC kontrol yazılımınız (Mach3, UCCNC vb.) ile VFD arasındaki entegrasyon, genellikle VFD'nin 0-10V analog girişine veya PWM sinyaline bağlanarak sağlanır. Kontrol kartınızdan çıkan bu sinyaller VFD'ye motor hız komutu gönderir. Doğru bağlantı ve yazılım ayarlarıyla, G kodlarındaki S komutları (Spindle Speed) ile motor hızını hassas bir şekilde kontrol edebilirsiniz.
Hava soğutmalı GDZ120X103-7.5 spindle motor, dahili bir fan aracılığıyla soğutulduğu için su soğutmalı modellere göre daha yüksek bir çalışma sesine sahip olabilir. Özellikle yüksek devirlerde fan sesi belirginleşebilir. Bu sesi tamamen ortadan kaldırmak zordur, ancak iyi bir montaj, titreşimi azaltıcı önlemler ve uygun VFD ayarları (özellikle taşıyıcı frekans) bir miktar etki edebilir. Çalışma ortamınızda uygun kulak koruyucuları kullanmanız önerilir.
Mermak CNC tarafından sunulan GDZ120X103-7.5 spindle motorlar genellikle 1 yıl garanti kapsamındadır. Garanti, üretim hatalarına ve normal kullanım koşullarında ortaya çıkan arızalara karşı koruma sağlar. Yanlış kurulum, aşırı yüklenme, yetersiz soğutma, VFD'nin yanlış ayarlanması veya dışarıdan gelen fiziksel hasarlar gibi kullanıcı kaynaklı hatalar genellikle garanti kapsamı dışındadır. Detaylı garanti koşulları için satış sözleşmenizi veya Mermak CNC ile iletişime geçmenizi öneririz.
GDZ120X103-7.5 spindle motorunuz için yedek parça ihtiyacınız olduğunda, Mermak CNC ile doğrudan iletişime geçmeniz en doğru yoldur. Orijinal veya uyumlu yedek parçaların temini konusunda size yardımcı olacaklardır. Özellikle seramik rulmanlar (7008 ve 7004) gibi kritik parçalar için orijinal veya onaylı tedarikçilerden parça almanız, motorunuzun performansını ve ömrünü korumak açısından önemlidir.
Evet, Mermak CNC olarak GDZ120X103-7.5 spindle motorlarınız için yetkili teknik servis ve tamir hizmeti sunmaktayız. Arıza durumunda, motorunuzu teknik servisimize yönlendirmeniz yeterlidir. Uzman ekibimiz, arızanın tespiti ve giderilmesi için gerekli işlemleri yaparak motorunuzu en kısa sürede tekrar çalışır duruma getirecektir. Tamir süreci ve maliyetleri hakkında bilgi almak için lütfen servis departmanımızla iletişime geçin.
Elbette. Mermak CNC olarak GDZ120X103-7.5 spindle motorunuzun ilk kurulumu ve VFD ayarları konusunda müşterilerimize teknik destek sağlamaktayız. Gerekirse uzaktan destek veya kurulum kılavuzları ile size yardımcı olabiliriz. Doğru kurulum ve ayarlar, motorunuzun uzun ömürlü ve verimli çalışması için kritik öneme sahiptir. Kurulum öncesinde veya sırasında herhangi bir sorunuz olursa teknik ekibimizle iletişime geçmekten çekinmeyin.
Teknik Özelliklerini Detaylıca Anlatalım .. ! Nerelerde Kullanılır ? Nasıl Çalışır ?
7.5 kw 18000 Rpm spindle-motor" target="_blank" style="color:#F39C12;text-decoration:underline;">Spindle Motor teknik detayları
GDZ spindle motor kullanım alanları
GDZ120X103-7.5FIN çalışma prensibi
7.5 kw spindle motor nerelerde kullanılır
---

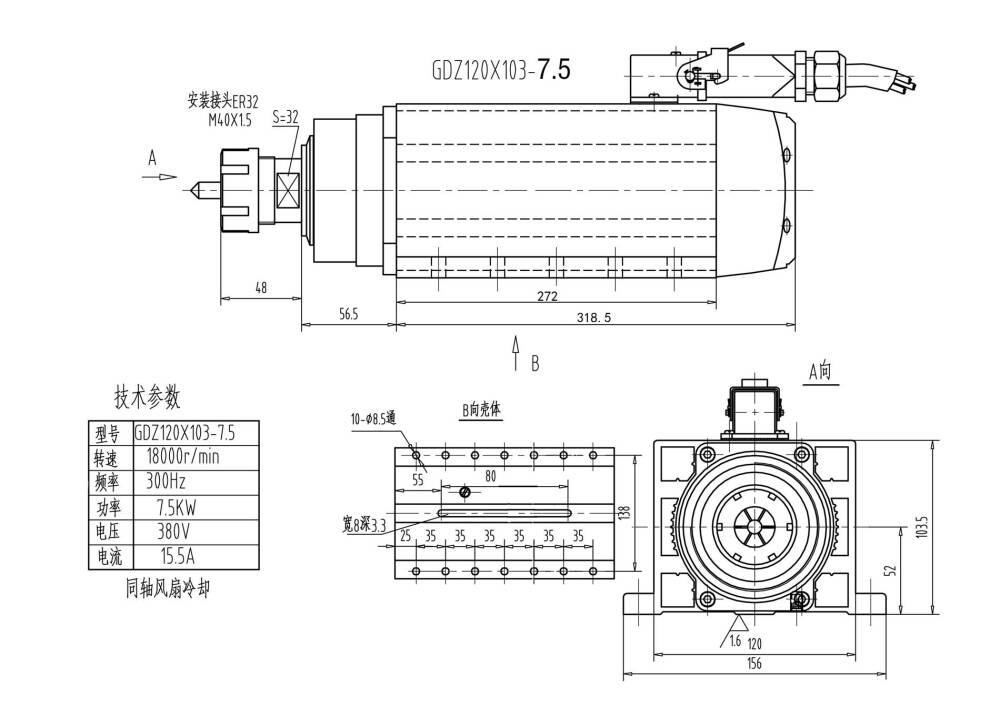

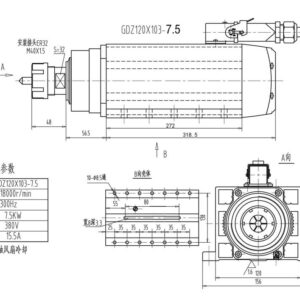

### Teknik Özellikler
- Model: GDZ120X103-7.5FIN 380V ER32
- Güç: 7.5 kW
- Devir Hızı: 18.000 rpm
- Frekans: 300 Hz
- Çalışma Gerilimi: 380V (trifaze)
- Çektiği Akım: 15.5 A
- Tork: 3.98 Nm
- Soğutma Tipi: Hava soğutmalı
- Pens Tipi: ER32
- Rulman Tipi: 27008 + 27004 seramik rulmanlar
- Ağırlık: 15 kg
- Gövde Malzemesi: Yüksek kaliteli alüminyum gövde
- Yatak Tipi: Seramik rulmanlar, uzun ömür ve yüksek devirde düşük sürtünme sağlar.
---
### Kullanım Alanları
- CNC router makineleri
- CNC gravür makineleri
- CNC freze makineleri
- Ahşap işleme
- Metal işleme
- Plastik ve kompozit malzeme işleme
Bu motor, yüksek devir ve güç gerektiren endüstriyel CNC uygulamalarında, özellikle hassas ve hızlı işleme gereken üretim hatlarında tercih edilir. Gravür, kesim, delik delme, frezeleme gibi işlemlerde kullanılabilir.
---
### Çalışma Prensibi
- Spindle motorlar, CNC makinelerinde takımın (freze, matkap, gravür ucu vb.) yüksek devirde döndürülmesini sağlar.
- Motor, inverter (frekans konvertörü) ile sürülerek istenen devirde çalıştırılır.
- Hava soğutmalı yapısı sayesinde uzun süreli çalışmalarda stabil performans sunar.
- ER32 pens sistemi ile farklı çaplarda takımlar kolayca ve hassas şekilde bağlanabilir.
- Seramik rulmanlar, yüksek devirde düşük ısınma ve uzun ömür sağlar.
---
### Montaj ve Kullanımda Dikkat Edilmesi Gerekenler
1. Elektrik Bağlantısı: 380V trifaze besleme gerektirir. Bağlantıların yetkili elektrikçi tarafından yapılması önerilir.
2. Sürücü (İnverter) Kullanımı: Motorun nominal değerlerine uygun inverter ile sürülmelidir. Parametreler (frekans, akım, voltaj) doğru girilmelidir.
3. Soğutma: Hava kanallarının ve fanın temiz tutulması, motorun aşırı ısınmasını önler.
4. Takım Bağlama: ER32 pens sistemi ile takım bağlanırken pensin ve takımın temiz olmasına dikkat edilmelidir.
5. Bakım: Rulmanlar ve fan düzenli olarak kontrol edilmeli, toz ve talaş birikimi önlenmelidir.
---
### Kısaca
Bu spindle motor, yüksek güç ve devir kombinasyonu ile endüstriyel CNC makinelerinde, özellikle seri üretim ve hassas işleme uygulamalarında uzun ömürlü ve güvenilir bir çözümdür. Farklı malzemelerin işlenmesinde geniş uygulama alanı sunar.
