Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Up 08 Rulmanlı Yatak Hassas Döküm, endüstriyel otomasyon sistemlerinde şaft destek yatak bloğu olarak kritik bir rol oynayan, yüksek hassasiyetli bir bileşendir. Özellikle vidalı mil tahrikli lineer eksenlerde, hareketin doğruluğunu ve sistemin rijitliğini maksimize etmek amacıyla tasarlanmıştır. Bu UP kodlu seri, 8 mm nominal mil çapına sahip uygulamalar için özel olarak geliştirilmiş olup, kompakt ve dayanıklı hassas döküm gövdesiyle öne çıkar. Entegre bilyalı rulman yapısı, hafif ve orta yük altındaki operasyonlarda dahi sessiz, düşük sürtünmeli ve bakım gerektirmeyen bir yataklama çözümü sunarak sistem performansını yükseltir.

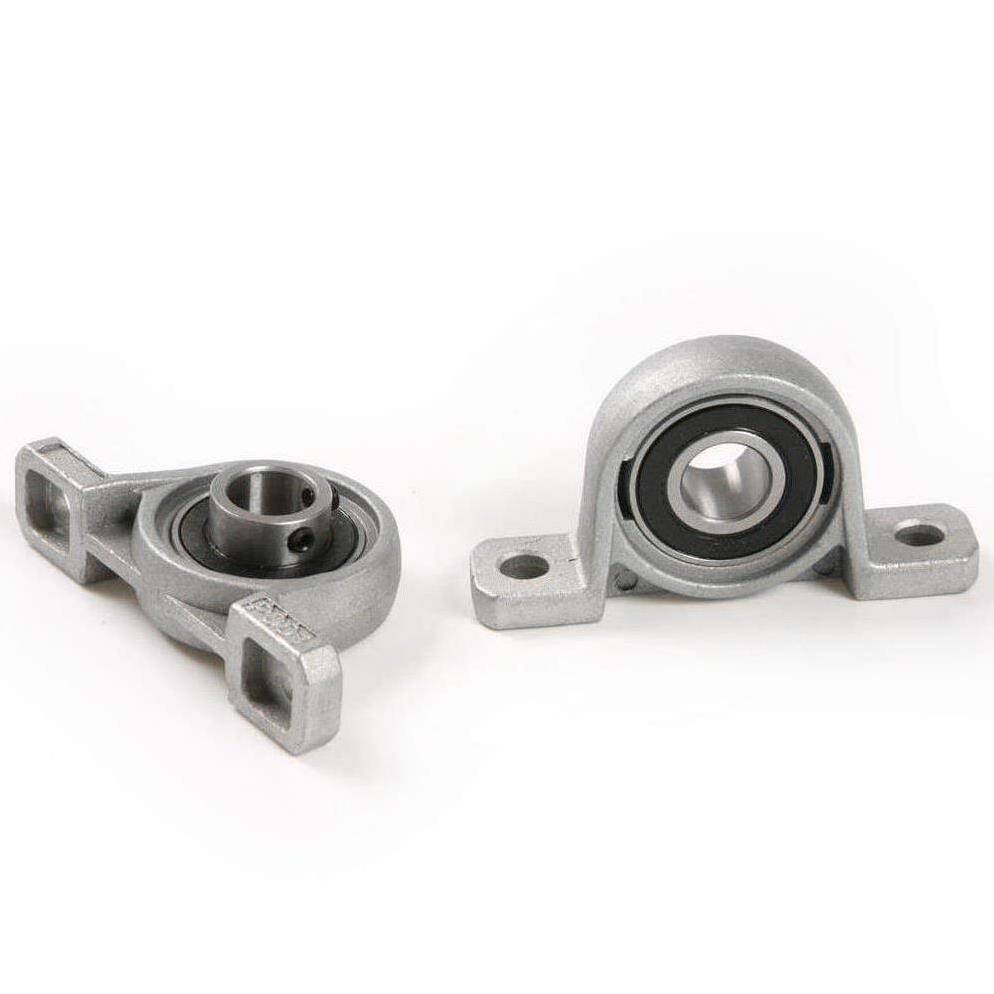

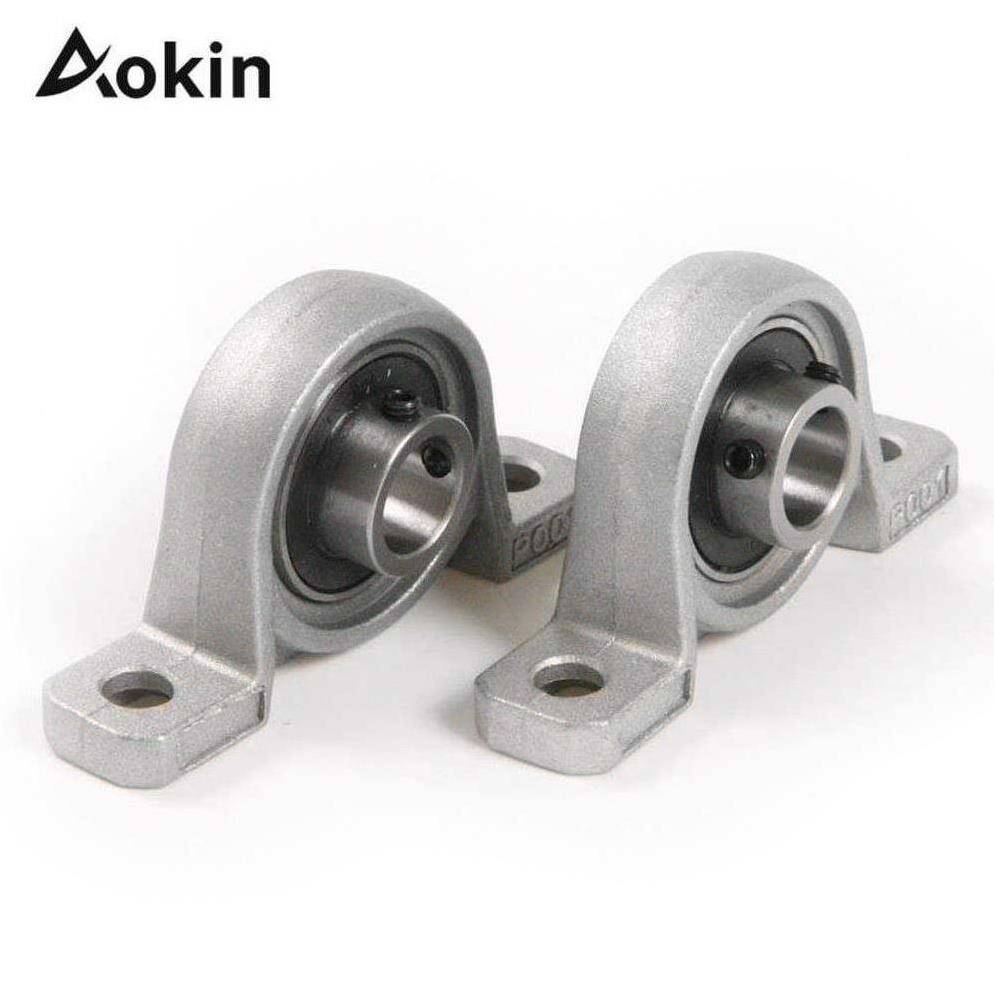

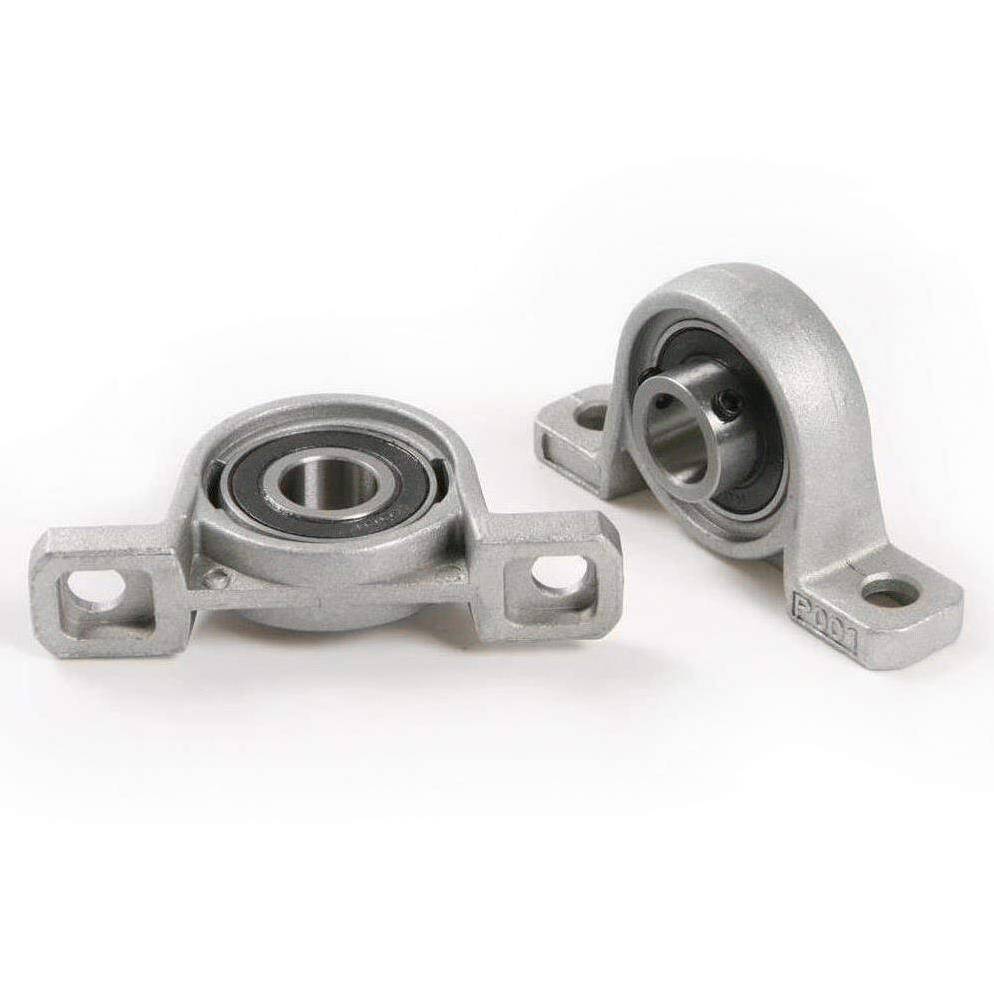

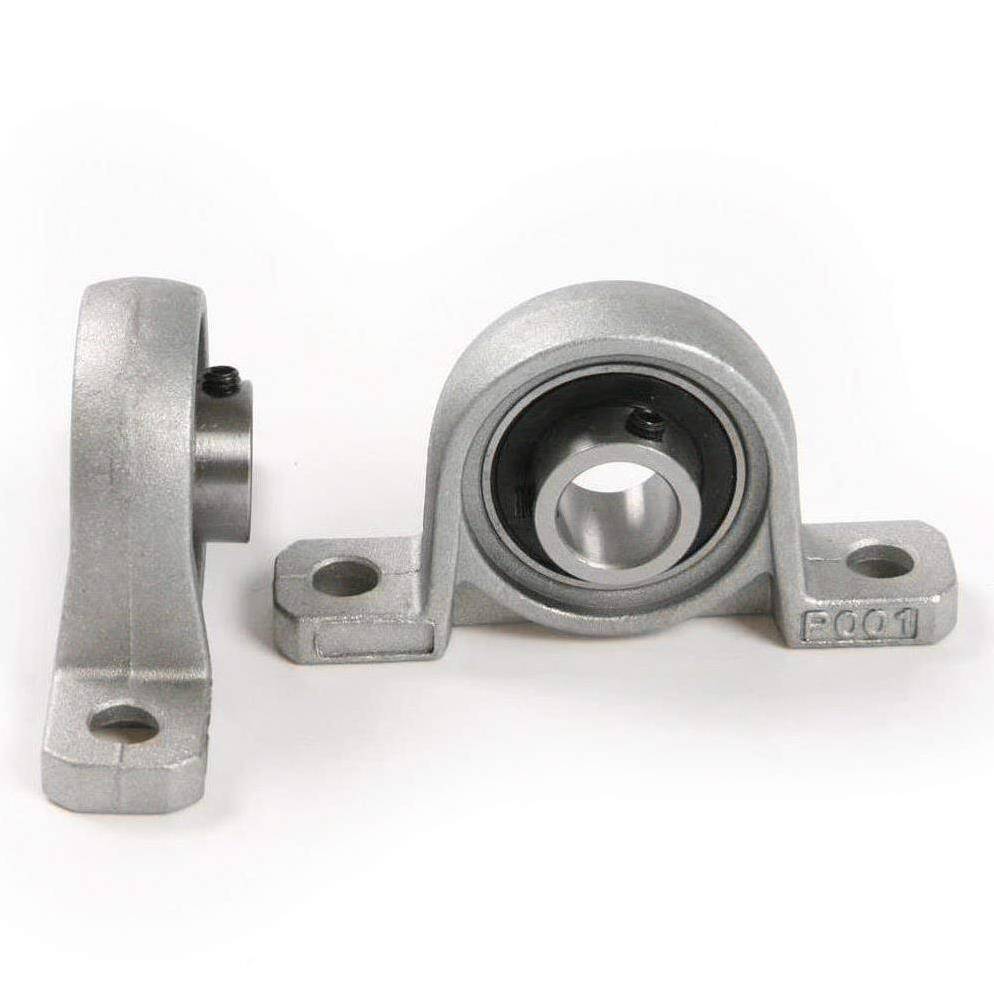

Bu mini porya (pillow block) ünitesi, yatak içine yerleştirilmiş rulmanın mile setskur veya eksantrik bilezik aracılığıyla güvenli bir şekilde kilitlenmesini sağlar. Tam kapalı sızdırmazlık mekanizması, rulman içindeki yağlayıcının dışarı sızmasını engellerken, aynı zamanda dış ortamdan gelebilecek toz, talaş ve diğer kirleticilerin rulman yatağına girmesini önler. Bu mühendislik yaklaşımı, özellikle zorlu endüstriyel ortamlarda çalışan cihaz içi mekanizmalarda, Up 08 Rulmanlı Yatak'ın operasyonel ömrünü önemli ölçüde uzatır ve arıza riskini minimize eder. Böylece, sistemlerinizin sürekli ve güvenilir çalışmasını garantiler.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

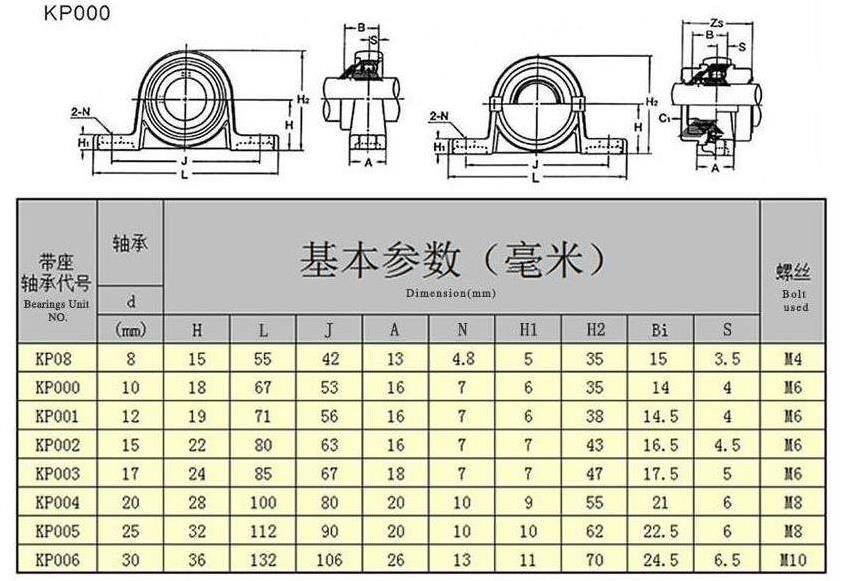

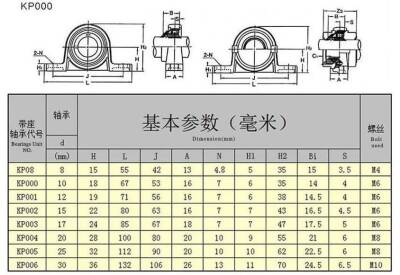

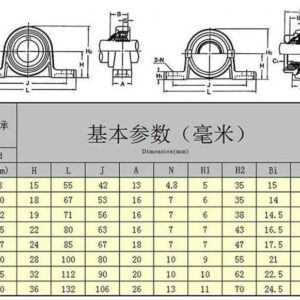

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Up 08 Rulmanlı Yatak, küçük kasnak ve tambur milleri, hafif konveyör sistemleri, bant gerdirme üniteleri ve yönlendirme silindirleri gibi düşük tork ve radyal yüklere maruz kalan hareketli parçaların hassas ve sessiz yataklanmasında idealdir. Özellikle ambalajlama makineleri, tekstil makineleri ve gıda işleme ekipmanlarında, ürün akışının kesintisiz ve doğru olmasını sağlayan yardımcı şaft sistemlerinde güvenle kullanılır.
Laboratuvar analiz cihazları, mikro-manipülatörler, dozajlama sistemleri ve diğer medikal ekipmanların iç mekanizmalarında, yüksek hassasiyet, titreşimsiz çalışma ve uzun servis ömrü gerektiren kritik uygulamalarda tercih edilir. Bu tür cihazlarda, milin eksenel ve radyal kaçıklığını minimuma indirerek ölçüm ve işlem doğruluğunu en üst seviyeye çıkarmaya yardımcı olur.
Düşük sürtünme katsayısına sahip entegre bilyalı rulman yapısı sayesinde enerji kayıplarını minimuma indirir, sistemin genel verimliliğini artırır ve tahrik sistemine binen yükü azaltarak daha az enerji tüketimi sağlar.
Hassas döküm gövdesi, yüksek kaliteli rulman malzemeleri ve tam kapalı sızdırmazlık elemanları, toza ve kire karşı üstün koruma sağlayarak bakım ihtiyacını azaltır ve ürünün operasyonel ömrünü uzatarak yatırımınızın geri dönüşünü maksimize eder.
Kompakt tasarımı ve standart 8 mm mil çapı uyumluluğu sayesinde mevcut veya yeni sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Montaj kolaylığı, kurulum maliyetlerini ve devreye alma sürelerini düşürerek projelerinizin zamanında tamamlanmasına katkıda bulunur.
Up 08 Rulmanlı Yatak bloğunu monte ederken, öncelikle vidalı milin uç işleme ölçülerinin, ürün katalog değerlerine uygun olduğundan emin olun. Montajda en kritik nokta, mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlamaktır. Ayrıca, sabit ve serbest taraf bloklarını (eğer sistemde varsa) aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlamaya özen gösterin. Yüksek hassasiyet gereken uygulamalarda, kaplin veya kavrama seçimini eksen kaçıklığını minimuma indirecek tipte yapmanız performansı artıracaktır.
Up 08 Rulmanlı Yatak, 8 mm mil çapı için tasarlanmıştır ve mili yatak içine yerleştirilmiş rulmanın iç bileziğine setskur veya eksantrik bilezik vasıtasıyla kilitler. Setskur ile sabitleme yapıyorsanız, milin yüzeyinde iz bırakmayacak ve yeterli sıkıştırma sağlayacak uygun tork değerini üretici kataloglarından kontrol etmek en sağlıklısıdır. Aşırı sıkma, mile zarar verebilir veya rulmanı deforme edebilirken, gevşek bırakmak milin kaymasına neden olabilir. Genellikle küçük setskurlar için 1-3 Nm arası tork yeterli olur.
Up 08 Rulmanlı Yatak, hassas döküm gövdeli mini bir porya ünitesi olup, hafif ve orta yüklerde sessiz ve düşük bakım gerektiren bir yataklama çözümü sunar. Ürünün nominal yük taşıma kapasiteleri için spesifik katalog değerlerine bakılması önemlidir. Ancak genel olarak, küçük kasnak ve tambur milleri, laboratuvar cihazları veya küçük konveyörler gibi uygulamalarda oluşan eksenel ve radyal yükleri güvenli bir şekilde aktarmak üzere tasarlanmıştır.
Up 08 Rulmanlı Yatak, özellikle vidalı mil tahrikli lineer eksenlerde vidalı milin kritik hızını ve eksen rijitliğini artırmaya yardımcı olur. Maksimum güvenli çalışma hızı, uygulanan yük, yağlama durumu ve çalışma sıcaklığı gibi faktörlere bağlıdır. Ancak, içerisindeki bilyalı rulman yapısı sayesinde genel olarak yüksek devirlere uygun olmakla birlikte, sürekli yüksek hız uygulamaları için ürünün detaylı teknik veri föyündeki limit hız değerlerini kontrol etmeniz önerilir.
Ürünün tam kapalı sızdırmazlık yapısı, yağın rulman içinde kalmasını ve dış ortamdan gelebilecek toz ve talaşın iç kısımlara girmesini engellemek üzere tasarlanmıştır. Bu sayede özellikle cihaz içi mekanizmalarda veya kirli/talaşlı ortamlarda uzun servis ömrü elde edilir. Ancak, çok yoğun ve agresif tozlu/sıvılı ortamlarda ek koruyucu önlemler (körük, kapak vb.) almak, yatağın ömrünü daha da uzatacaktır.
Doğru seçildiğinde ve monte edildiğinde, Up 08 Rulmanlı Yatak, vidalı milin kritik hızını yükseltmeye ve eksen rijitliğini artırmaya yardımcı olur. Bu, özellikle uzun vidalı millerle çalışan sistemlerde istenmeyen titreşimleri azaltır ve daha yüksek konumlandırma hassasiyeti ile stabil çalışma sağlar. Yatak, mil ucunda oluşan eksenel ve radyal yükleri gövdeye güvenli bir şekilde aktararak sistemin genel rijitliğine katkıda bulunur.
UP tipi şaft yatakları (UFL ve UP gibi), çoğunlukla düz mil desteklemede kullanılır ve genellikle sabit/serbest ayrımı yapılmaz. BK/BF veya FK/FF serisi ise, vidalı milin motor tarafı (sabit) ve karşı ucu (serbest) için tasarlanmış, genellikle daha yüksek eksenel yük ve rijitlik kapasitesine sahip uç yataklardır. Vidalı mil yerine düz mil kullanılan, hafif yük ve kompakt tasarım gerektiren uygulamalarda UP tipi gövdeler pratik ve ekonomik bir çözümdür. Eksenel hassasiyet ve rijitlik gereksinimi yüksek olan vidalı mil eksenlerinde ise BK/BF veya FK/FF tipi yataklar tercih edilmelidir.
Up 08 Rulmanlı Yatak, tam kapalı sızdırmazlık elemanları sayesinde kir ve talaşlı ortamlarda uzun ömürlü çalışma imkanı sunar. Hafif nemli ortamlar için uygun olsa da, sürekli suya veya agresif kimyasallara maruz kalacağı uygulamalarda ek koruma gerektirebilir veya paslanmaz çelik gibi daha dirençli malzemelerden yapılmış özel yataklar düşünülmelidir. Ürünün gövdesi hassas dökümden imal edilmiştir, dolayısıyla korozyon direnci standarttır.
Milin yatak içinde kaymasını engellemek için rulman iç bileziği, setskur veya eksantrik bilezik ile mile kilitlenir. Doğru torkla sıkılan bir setskur veya doğru ayarlanmış bir eksantrik bilezik, milin güvenli bir şekilde sabitlenmesini sağlar. Ek bir önlem olarak, milin yüzeyinin yağsız ve temiz olduğundan emin olmak, sürtünmeyi artırarak kaymayı önlemeye yardımcı olabilir. Ancak bu ürün, tasarımsal olarak zaten milin kaymasını engellemek için kilitleme mekanizmasına sahiptir.
Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlamak, eksenel yüklerin doğru bir şekilde aktarılması ve milin yatak içinde stabil konumlanması için kritik öneme sahiptir. Bu temas, aynı zamanda rulmanın mil üzerindeki eksenel boşluğunu minimuma indirerek, sistemin genel rijitliğini ve konumlandırma hassasiyetini artırır. Temasın yetersiz olması, yüklerin yanlış dağılmasına ve yatağın ömrünün kısalmasına yol açabilir.
Evet, çoğu modelde olduğu gibi Up 08 Rulmanlı Yatak içindeki rulmanlar da değiştirilebilir yapıdadır. Rulman değişimi yapılacaksa, üretici talimatlarına uyulması ve mümkünse tork anahtarı kullanılması tavsiye edilir. Rulman değişimi sırasında doğru ön yük ayarı ve montaj torku uygulanmazsa eksenel boşluk veya sıkışma oluşabilir. Bu nedenle, teknik bilgi ve uygun araçlar olmadan değişim yapmaktan kaçınılmalı, gerekirse Mermak CNC Teknik Destek ekibinden yardım alınmalıdır.
Up 08 Rulmanlı Yatak, düşük bakım gerektiren bir yapıya sahiptir ve tam kapalı sızdırmazlık yapısı sayesinde rulman içindeki yağın uzun süre korunmasını sağlar. Normal şartlarda ek yağlama gerektirmez. Eğer yatak ses yapmaya başlarsa, bu genellikle aşırı yüklenme, yanlış hizalama, kir veya rulman ömrünün sonuna yaklaştığına işaret edebilir. Öncelikle hizalamayı ve milin durumunu kontrol edin. Eğer sorun devam ederse, yatağın değiştirilmesi gerekebilir.
Up 08 Rulmanlı Yatak, özellikle cihaz içi mekanizmalarda uzun servis ömrü elde etmek üzere tasarlanmıştır. Beklenen servis ömrü, uygulanan yük, çalışma hızı, ortam koşulları (sıcaklık, toz vb.) ve montaj hassasiyeti gibi faktörlere bağlıdır. Ürünün teknik özelliklerinde belirtilen nominal dinamik yük değerleri ve kullanım kılavuzundaki ömür hesaplama tabloları, spesifik uygulamanız için daha net bir ömür tahmini sunacaktır. Ancak genel olarak, hafif ve orta yüklerde düzenli kullanımda uzun yıllar sorunsuz çalışması beklenir.
Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi, Up 08 Rulmanlı Yatak Hassas Döküm ürünü de üretim hatalarına karşı belirli bir garanti süresi ile güvence altındadır. Garanti koşulları ve süresi için lütfen satış sözleşmenizi veya Mermak CNC web sitesindeki güncel garanti politikasını inceleyin. Yedek parça olarak, özellikle rulmanlar değiştirilebilir yapıdadır. Setskur veya diğer küçük parçalar için de Mermak CNC teknik destek ekibiyle iletişime geçerek stok durumu ve temin koşulları hakkında bilgi alabilirsiniz.
Montaj sonrası boşluk veya sıkışma oluşması, genellikle yanlış hizalama, mil omuz yüzeyi ile tam temas sağlanamaması, setskurun yeterince sıkılmaması veya aşırı sıkılması gibi nedenlerden kaynaklanabilir. Öncelikle montaj adımlarını gözden geçirin, milin yatak içinde serbestçe dönüp dönmediğini ve eksenel boşluğun kabul edilebilir sınırlar içinde olup olmadığını kontrol edin. Gerekirse söküp yeniden, katalog ölçülerine ve montaj önerilerine dikkat ederek monte edin. Sorun devam ederse, bir teknik uzmandan destek almanız veya Mermak CNC teknik servisine danışmanız önerilir.
