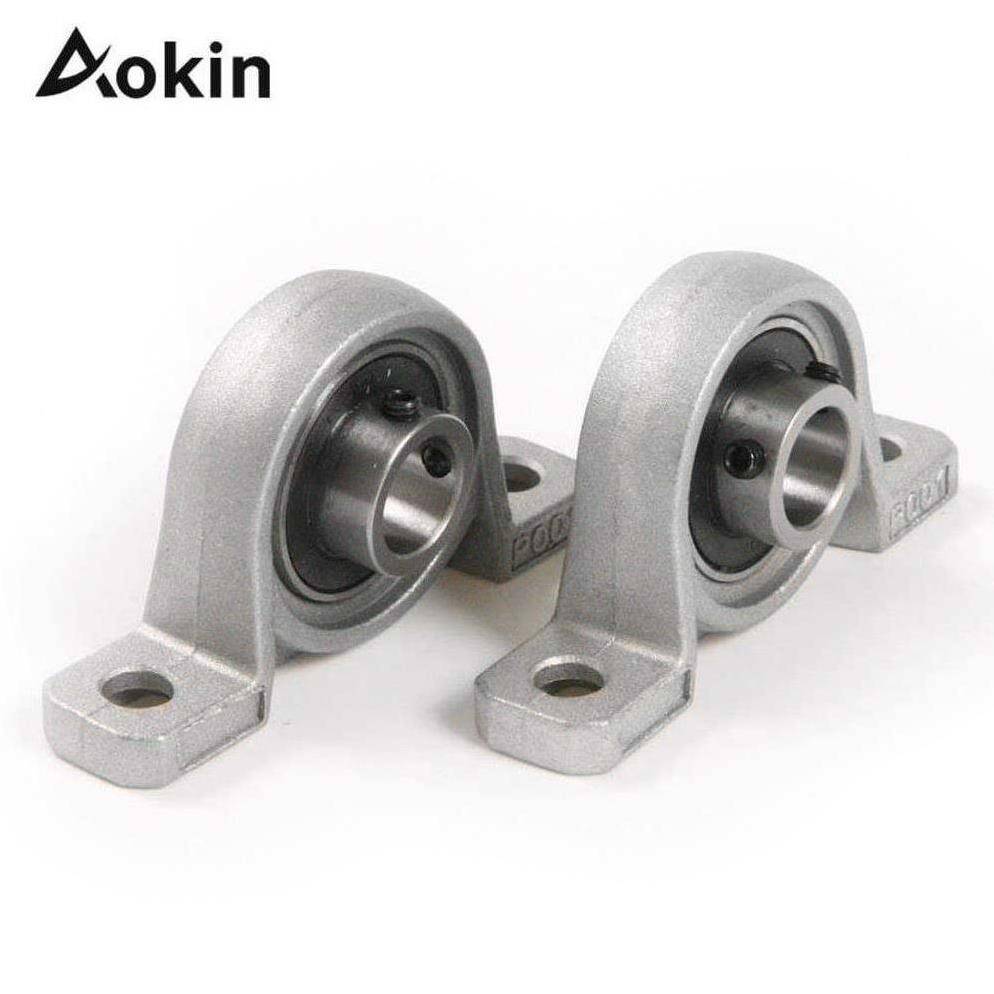

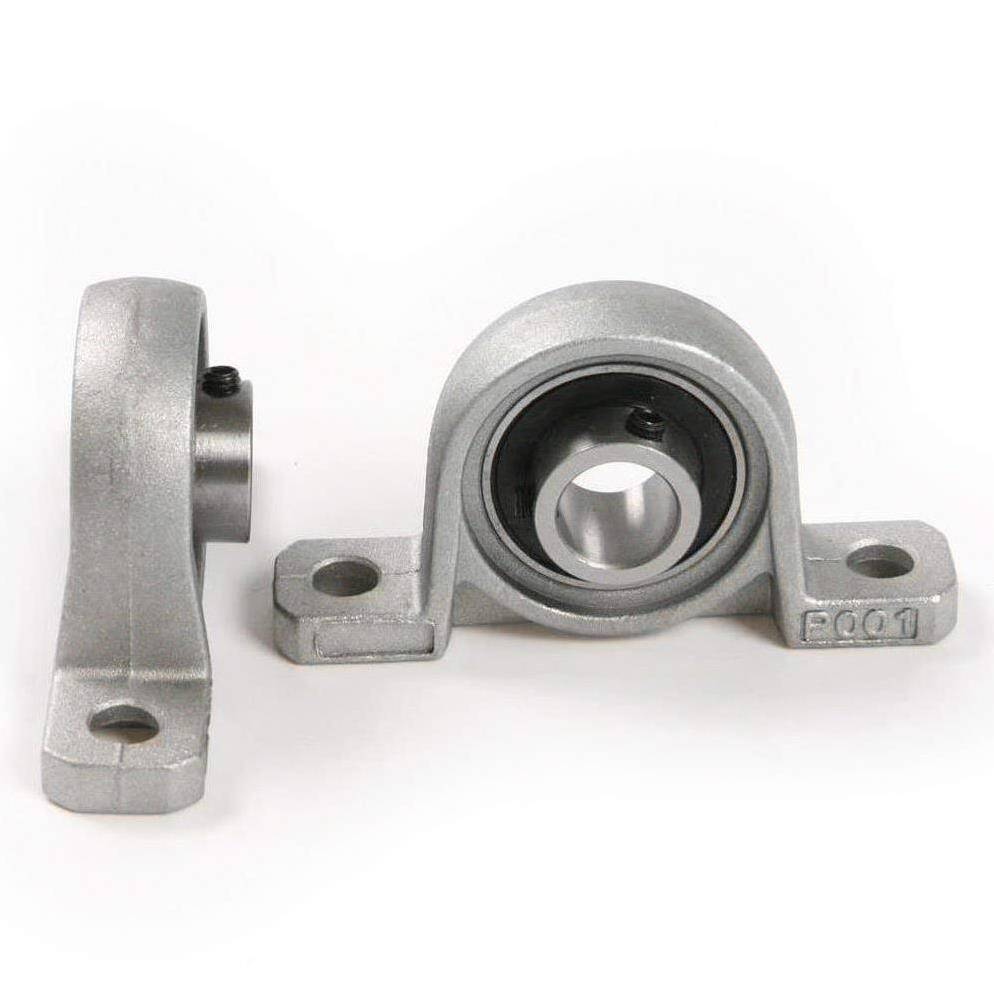

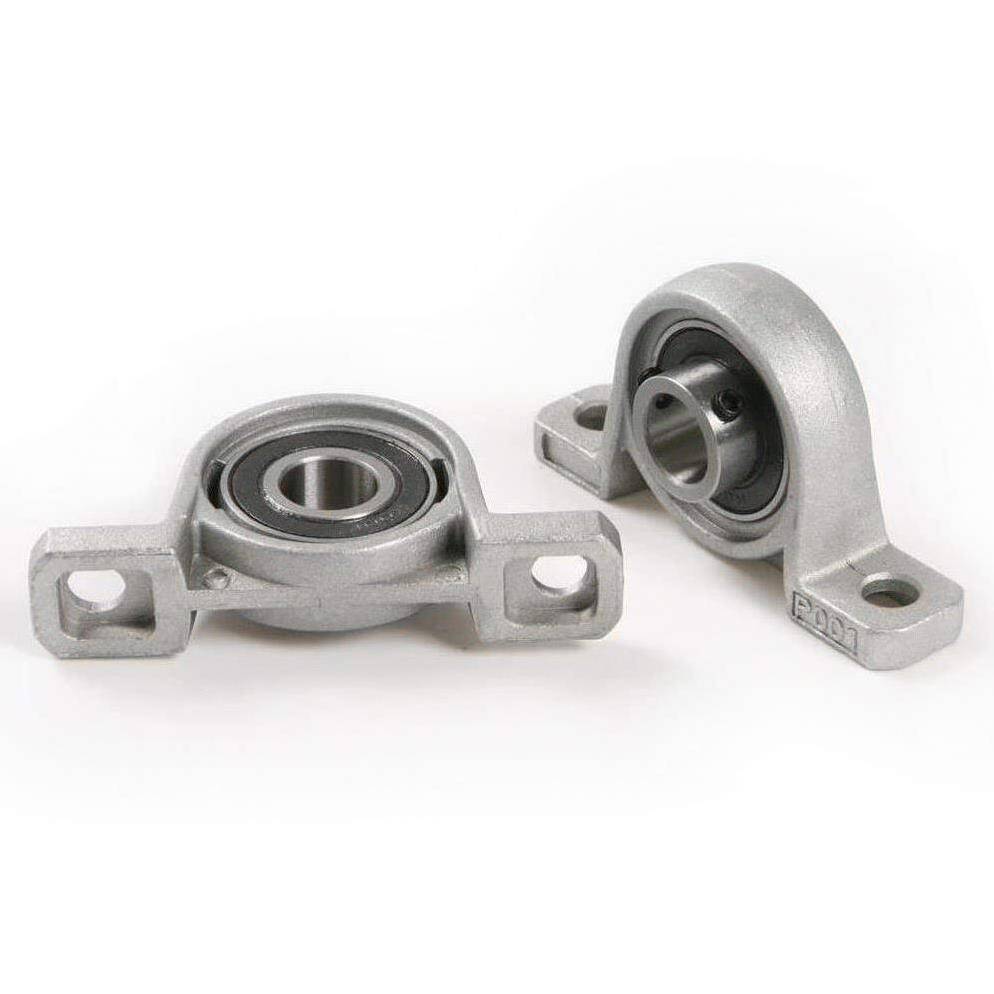

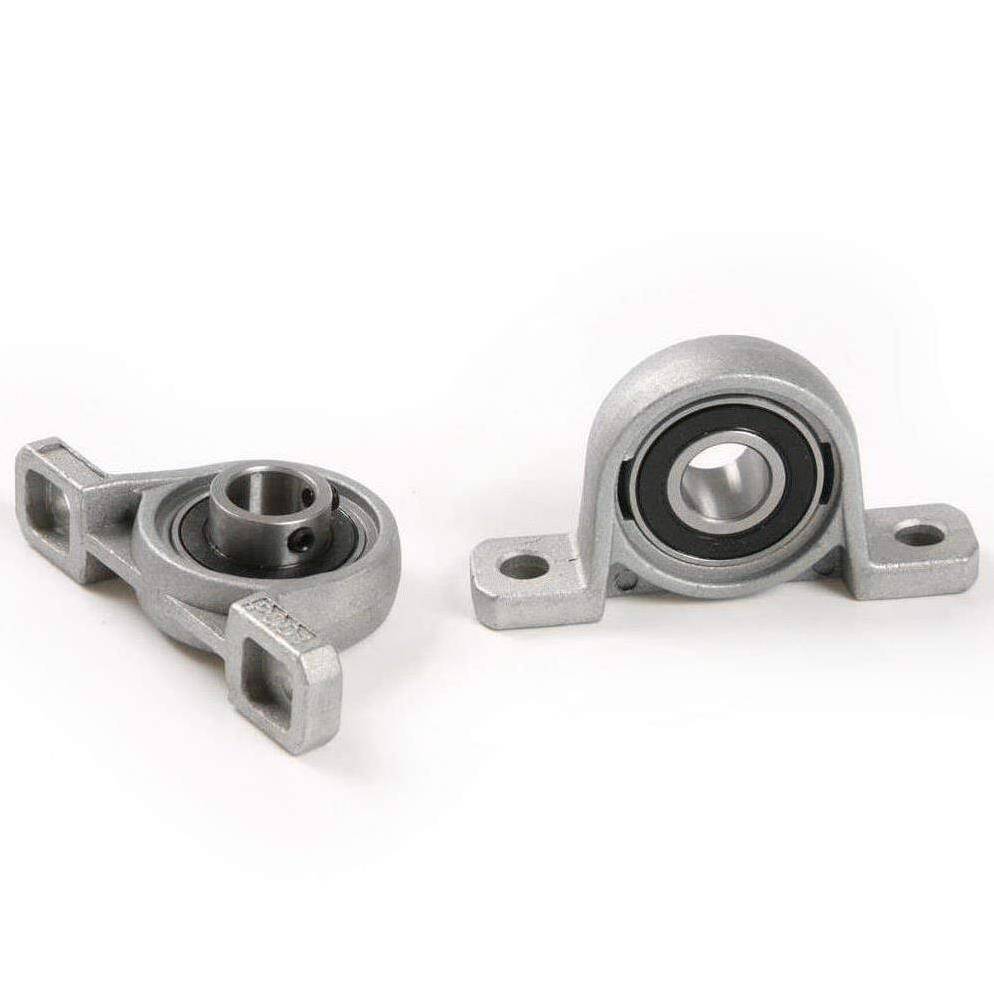

Endüstriyel otomasyon sistemlerinin vazgeçilmez bileşenlerinden biri olan Up 001 Rulmanlı Yatak, özellikle lineer hareket sistemlerinde vidalı mil tahrikli eksenlerin kritik bir destek elemanıdır. Bu hassas döküm gövdeli yatak bloğu, Ø12mm mil çapı için özel olarak tasarlanmıştır ve 'pillow block' (porya) tipi yapısıyla şaft destek yatağı olarak işlev görür. Yüksek kaliteli malzeme mühendisliği ve üretim standartları sayesinde, hafif ve orta düzeydeki radyal ve eksenel yüklerin güvenilir bir şekilde taşınmasını sağlayarak, sistemin genel rijitliğini ve çalışma kararlılığını artırır. Kompakt tasarımı ve entegre yapısı, montaj kolaylığı ve uzun süreli operasyonel güvenilirlik sunar.
Up 001 serisi, içine entegre edilmiş tam kapalı bilyalı rulman yapısıyla öne çıkar. Bu rulman, setskur veya eksantrik bilezik mekanizması ile mile sıkıca kilitlenerek titreşimsiz ve güvenli bir bağlantı sağlar. Tam kapalı sızdırmazlık tasarımı, rulman içindeki özel yağlayıcının dış ortama sızmasını engellerken, aynı zamanda endüstriyel ortamlardaki toz, kir ve talaş gibi aşındırıcı partiküllerin rulman içine girmesini önler. Bu özellik, rulmanın ömrünü önemli ölçüde uzatır, bakım ihtiyacını minimize eder ve özellikle sürekli çalışma gerektiren otomasyon uygulamalarında kesintisiz performans garantisi sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi ve anında cevap için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklamanız yeterlidir. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Up 001 Rulmanlı Yatak, özellikle CNC routerlar, 3D yazıcılar, lazer kesim makineleri ve küçük robotik platformlar gibi hafif ve orta yük taşıyan lineer eksenlerde vidalı milin kritik hızını ve rijitliğini artırmak için idealdir. Mil uçlarında oluşan eksenel ve radyal yükleri güvenle gövdeye aktararak hassas konumlandırma ve stabil çalışma sağlar. Küçük kasnak ve tambur milleri için de güvenilir bir destek çözümü sunarak, dinamik sistemlerde performans sürekliliğine katkıda bulunur.
Laboratuvar test ekipmanları, medikal cihaz içi hareket düzenekleri ve gıda işleme makinelerindeki küçük konveyör sistemleri için mükemmel bir seçimdir. Tam kapalı yapısı sayesinde kontaminasyon riskini minimize eder, bu da hassas, hijyenik ve steril ortam gerektiren uygulamalar için kritik bir avantajdır. Düşük bakım gereksinimi ve uzun ömrü ile operasyonel sürekliliği desteklerken, sessiz çalışma karakteristiği de bu tür hassas ortamlarda tercih sebebi olmaktadır.
Hazır hassas döküm gövde ve entegre rulman yapısı sayesinde montaj süresini önemli ölçüde kısaltır. Vidalı milin doğru ve rijit yataklanması, sistemin genel verimliliğini ve konumlandırma hassasiyetini artırarak üretim süreçlerinde kesintisiz ve hatasız akış sağlar.
Hassas döküm gövde ve tam kapalı rulman tasarımı, toza, kire, neme ve talaşa karşı üstün koruma sunar. Bu sayede, ağır endüstriyel koşullarda bile rulmanın iç yağının korunması ve dış etkenlerden izole edilmesiyle uzun servis ömrü garantilenir, bakım maliyetlerini minimuma düşürür.
Kompakt boyutları ve standart montaj delikleri sayesinde mevcut veya yeni tasarımlara kolayca adapte edilebilir. 12mm mil çapı için optimize edilmiş yapısıyla, mühendislerin tasarım süreçlerini basitleştirir ve farklı sistemlerle yüksek uyumluluk sağlar.

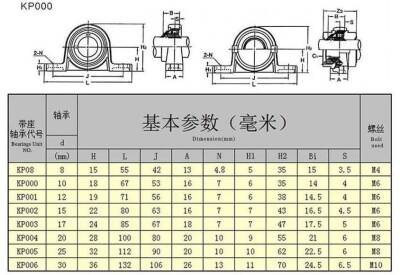

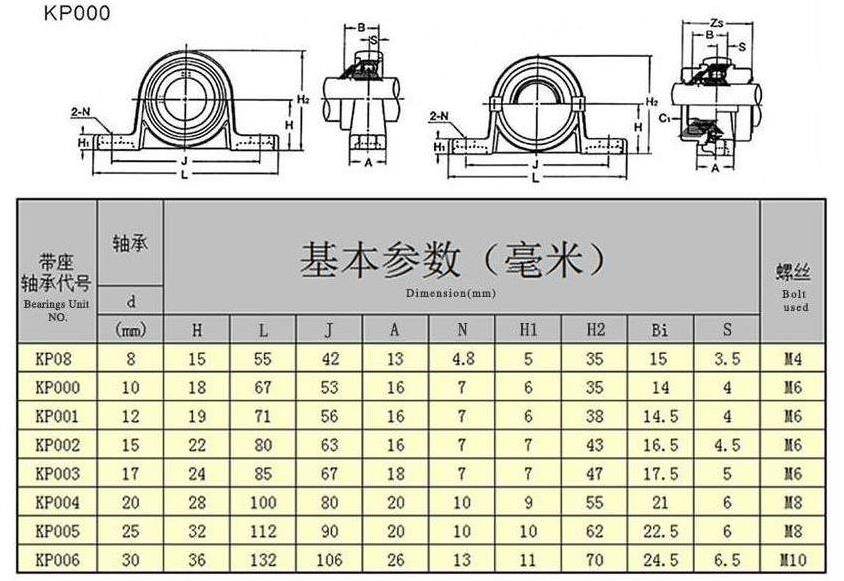

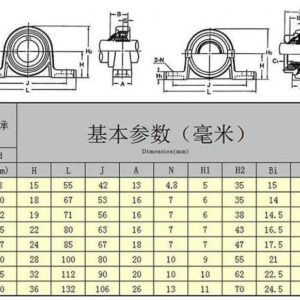

Vidalı milinizin ucunu işlerken, Up 001 Rulmanlı Yatak serisinin katalog değerleri ve uç işleme şemasına kesinlikle uymalısınız. Özellikle mil omuz çapı, diş boyu ve somun yerleşimi bu değerlere göre tasarlanmalı ve işlenmelidir. Bu, hem yatağın mile tam oturmasını hem de vidalı milin performansını doğrudan etkiler.
Up 001 Rulmanlı Yatak, nominal olarak 12 mm mil çapı için tasarlanmış özel bir üründür. Bu çap dışındaki millerde doğru yataklama ve kilitlenme sağlanamayacağı için, yalnızca 12 mm mil çapı ile kullanılması tavsiye edilir. Farklı çaplar için uygun olan diğer yatak serilerimizi inceleyebilirsiniz.
Vidalı milin kritik hızını ve eksen rijitliğini artırmak için en önemli noktalardan biri, yatakların doğru hizalanmasıdır. Sabit ve serbest taraf blokları (eğer varsa) aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlanmalıdır. Ayrıca, mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanması, yük aktarımını optimize ederek rijitliği artırır.
Up 001 Rulmanlı Yatak, tam kapalı sızdırmazlık yapısına sahiptir. Bu sayede yağın rulman içinde kalması ve dış ortamdan gelebilecek toz veya talaşın iç kısımlara girmemesi sağlanır. Özellikle cihaz içi mekanizmalarda veya kirli ortamlarda uzun servis ömrü sunar. Çoğu standart endüstriyel ortam için ek korumaya gerek duyulmaz.
UP tipi şaft destek yatakları, vidalı mil yerine düz mil kullanılan, hafif yük ve kompakt tasarım gerektiren uygulamalarda pratik ve ekonomik bir çözümdür. Eksenel hassasiyet ve rijitlik gereksinimi BK/BF veya FK/FF tipi yataklar kadar kritik olmayan, daha çok yardımcı şaft yatağı veya küçük konveyör uygulamaları için idealdir.
Up 001 Rulmanlı Yatak içerisinde bulunan bilyalı rulman, setskur veya eksantrik bilezik ile mile kilitlenecek şekilde tasarlanmıştır. Bu mekanizma, milin yatak içerisinde güvenli bir şekilde sabitlenmesini ve istenmeyen hareketlerin önüne geçilmesini sağlar.
Up 001'in gövdesi hassas döküm mini pillow block yapısındadır. Bu malzeme, standart endüstriyel ortam koşullarında yeterli dayanıklılığı sunar. Ancak, özellikle aşırı nemli, kimyasal buhara maruz kalan veya tuzlu su gibi agresif korozyon ortamlarında kullanılacaksa, ek yüzey koruma veya farklı malzeme seçeneklerini değerlendirmek gerekebilir.
Yüksek hassasiyet gereken uygulamalarda, kaplin veya kavrama seçimi eksen kaçıklığını minimuma indirecek tipte olmalıdır. Esnek kaplinler, küçük kaçıklıkları tolere ederek yatak ve mil üzerindeki gereksiz gerilimleri azaltabilir. Doğru kaplin seçimi, sistemin genel performansını ve ömrünü artıracaktır.
Up 001, hafif ve orta yüklerde sessiz ve düşük bakım gerektiren bir yataklama çözümü sunar. Tipik kullanım alanları arasında hafif yük taşıyan küçük kasnak ve tambur milleri, laboratuvar ve medikal cihaz içi mekanik düzenekler, küçük konveyör ve yönlendirme silindirleri gibi uygulamalar bulunur. Spesifik yük kapasitesi için detaylı katalog verilerini incelemeniz, projenize en uygun seçimi yapmanıza yardımcı olacaktır.
Çoğu yatak bloğu modelinde rulmanlar değiştirilebilir yapıdadır. Ancak rulman değişimi yaparken, özellikle ön yük ayarı ve montaj torkunun doğru yapılması önemlidir. Yanlış montaj eksenel boşluğa veya sıkışmaya neden olabilir. Bu nedenle, üretici talimatlarına uyulması ve mümkünse tork anahtarı kullanılması tavsiye edilir. Gerekirse teknik servisimizden destek alabilirsiniz.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Up 001 Rulmanlı Yatak için standart garanti koşullarımız geçerlidir. Garanti süresi ve kapsamı hakkında detaylı bilgiye web sitemizdeki garanti politikası bölümünden veya satış temsilcilerimizle iletişime geçerek ulaşabilirsiniz. Genellikle üretim hatalarına karşı garanti sağlanmaktadır.
Montaj veya kullanım sırasında herhangi bir teknik sorunla karşılaşmanız durumunda Mermak CNC teknik destek ekibimizle iletişime geçebilirsiniz. Uzman ekibimiz, size çözüm odaklı ve teknik olarak doğru bilgilerle yardımcı olacaktır. İletişim bilgilerimize web sitemizden ulaşabilirsiniz.
Up 001 Rulmanlı Yatak, düşük bakım gerektiren bir yapıya sahiptir. Tam kapalı sızdırmazlık yapısı sayesinde rulman içerisindeki yağ uzun süre korunur ve dış etkenlerden etkilenmez. Bu da düzenli ek yağlama ihtiyacını ortadan kaldırarak uzun servis ömrü sunar. Rutin görsel kontroller dışında özel bir bakım rutini genellikle gerekli değildir.
Mil omuz yüzeyi ile rulman iç bileziği arasındaki tam ve temiz temas, yatağın mil üzerindeki eksenel ve radyal yükleri gövdeye güvenli ve verimli bir şekilde aktarabilmesi için kritik öneme sahiptir. Yüzeyde kalan kir, talaş veya boşluklar, yük dağılımında dengesizliklere yol açarak yatağın ömrünü kısaltabilir, titreşimi artırabilir ve hassasiyeti olumsuz etkileyebilir.
