Up 005, özellikle hafif ve orta yüklerde kullanılmak üzere tasarlanmış hassas döküm gövdeli bir şaft destek yatağıdır. İçindeki bilyalı rulman yapısı bu yük aralığı için optimize edilmiştir. Spesifik dinamik (Cr) ve statik (Cor) yük değerleri, kullanılan rulmanın tipine ve üretici verilerine göre değişiklik gösterir. Detaylı yük kapasitesi için lütfen ürünün teknik veri sayfasını veya katalog bilgilerini inceleyin. Genelde bu tip yataklar, düşük sürtünme ve sessiz çalışma öncelikli uygulamalarda tercih edilir.

Up 005, hafif ve orta yüklerde sessiz çalışma için uygundur. Maksimum çalışma devri, mil çapına, rulman tipine ve uygulanan yüke bağlı olarak değişir. Vidalı mil tahrikli eksenlerde kullanıldığında, vidalı milin kritik hızı yatağın limitlerini de etkiler. Detaylı bilgi için rulman üreticisinin teknik verilerini ve uygulamanızın gereksinimlerini göz önünde bulundurmalısınız. Yüksek devir ve yük kombinasyonlarında aşırı ısınma veya ömür kısalması yaşanabilir.

Up 005, temelde bir "şaft destek yatak bloğu" olup, hem radyal hem de belirli bir miktar eksenel yükü taşıyabilir. İçindeki bilyalı rulman yapısı, özellikle hafif eksenel yükleri yönetmek ve milin ucunda oluşan salgıyı azaltmak için tasarlanmıştır. Ancak, çok yüksek eksenel yük ve rijitlik gerektiren uygulamalarda, BK/BF veya FK/FF gibi çift yönlü eksenel yük kapasitesine sahip sabit taraf blokları tercih edilmesi daha doğru olacaktır.

Up 005, tam kapalı sızdırmazlık yapısına sahiptir. Bu sayede yağın rulman içinde kalması ve dış ortamdan gelebilecek toz, talaş veya nemin iç kısımlara girmemesi sağlanır. Bu özellik, özellikle cihaz içi mekanizmalar ve hafif kirli sanayi ortamlarında uzun servis ömrü elde edilmesine yardımcı olur. Ancak çok ağır ve aşındırıcı ortamlarda düzenli kontrol ve gerekirse ilave koruma önlemleri tavsiye edilir.

Yatak içine yerleştirilmiş rulman, iç bileziğindeki setskur (grub screw) veya eksantrik bilezik vasıtasıyla mile kilitlenir. Sağlam bir bağlantı için, mili yatağa tam oturtup setskurları çaprazlama ve kademeli olarak yeterli torkla sıkmanız gerekir. Aşırı sıkma rulman bileziğine zarar verebilirken, yetersiz sıkma milin yatak içinde kaymasına veya boşluk yapmasına neden olabilir. Montajdan önce milin ve yatağın temas yüzeylerinin temiz olduğundan emin olun.

Evet, montajda tork ayarı önemlidir. Özellikle yatağın gövdesini bağlarken ve mili setskur ile kilitlerken üretici tarafından belirtilen tork değerlerine uyulması, yatağın düzgün çalışması ve ömrü açısından kritik öneme sahiptir. Aşırı sıkma, hem gövdede deformasyona hem de rulmanın aşırı ön yüke binerek erken arızalanmasına yol açabilir. Bu da sürtünmeyi artırır, ısınmaya neden olur ve ömrünü kısaltır. Yetersiz tork ise montaj gevşekliğine ve milin kaymasına neden olabilir.

Kritik hız, bir milin rezonansa girmeden dönebileceği maksimum hızdır. Yatak bloğu, milin uçtan desteklenerek serbest uzunluğunu kısaltır ve böylece milin kritik hızını yükseltir. Eksen rijitliği ise, eksenel yüklere karşı milin ne kadar az esneme gösterdiğini ifade eder. Up 005 gibi bir şaft destek yatağı, milin esnemesini azaltarak daha hassas konumlandırma ve daha stabil çalışma sağlar. Bu avantajlar, özellikle CNC makineleri, 3D yazıcılar, hassas otomasyon sistemleri ve robotik uygulamalar gibi yüksek hassasiyet ve tekrarlanabilirlik gerektiren projelerde belirgin fark yaratır.

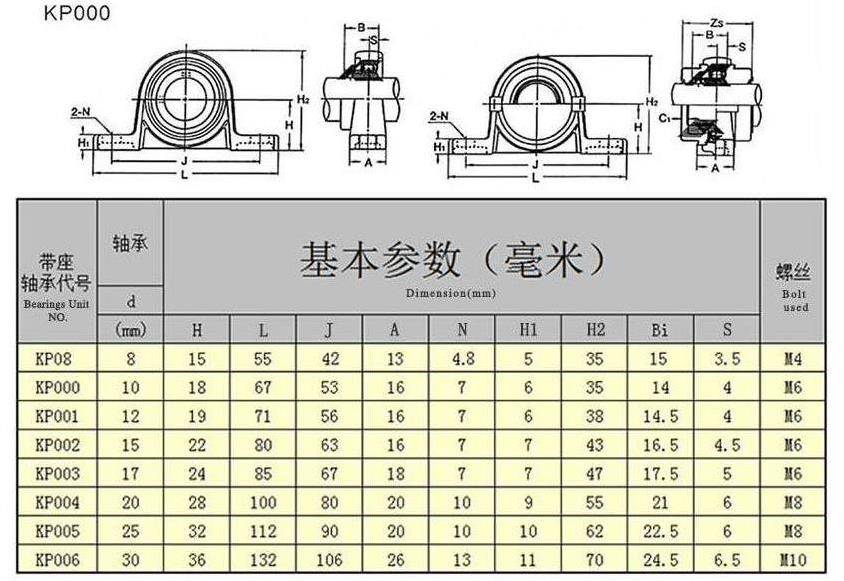

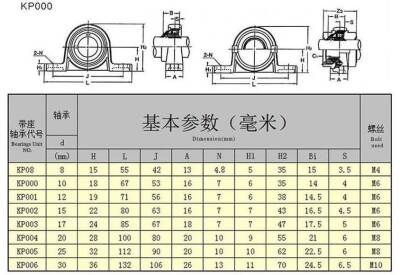

Evet, Mermak CNC olarak ürünlerimizin entegrasyonunu kolaylaştırmak amacıyla teknik çizimler ve 3D CAD modellerini genellikle ürün sayfalarımızda veya teknik destek birimimiz aracılığıyla sunmaktayız. Tasarım sürecinizde doğru entegrasyon için bu verilere ulaşmak isterseniz, lütfen web sitemizdeki ilgili ürün sayfasını kontrol edin veya teknik destek ekibimizle iletişime geçin.

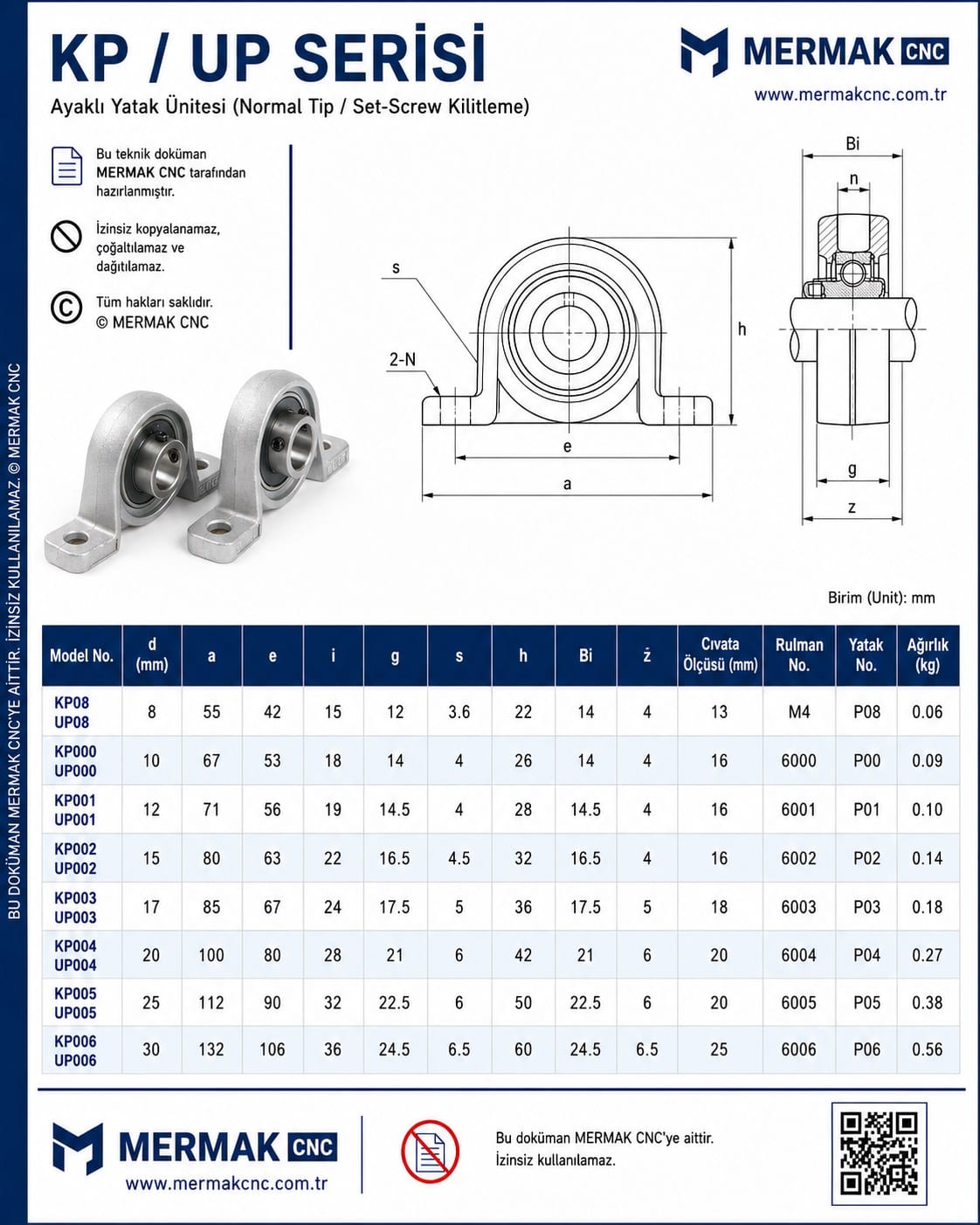

Up 005 modeli, nominal olarak 25 mm mil çapı için tasarlanmıştır. Ancak Mermak CNC ürün gamında farklı mil çapları ve yük kapasiteleri için çeşitli UP tipi ve diğer şaft destek yatak blokları bulunmaktadır. Projenizin ihtiyacına uygun diğer seçenekleri görmek için web sitemizdeki ilgili kategorileri inceleyebilir veya teknik satış ekibimizle iletişime geçerek doğru ürünü seçme konusunda destek alabilirsiniz.

Up 005, tam kapalı sızdırmazlık yapısı ve fabrikada ömür boyu yağlanmış rulmanları sayesinde "düşük bakım gerektiren" bir çözümdür. Normal çalışma koşullarında ek bir yağlama veya periyodik bakım ihtiyacı bulunmamaktadır. Ancak, çok ağır yük, yüksek devir veya aşırı kirli/nemli ortamlarda çalışıyorsa, rulmanların durumu periyodik olarak kontrol edilmeli ve gerekirse temizlik veya koruyucu önlemler alınmalıdır.

Up 005 Rulmanlı Yatak Hassas Döküm Ø25Mm için standart Mermak CNC ürün garantisi geçerlidir. Garanti süresi ve koşulları hakkında detaylı bilgiye web sitemizin garanti ve iade politikaları bölümünden ulaşabilirsiniz. Herhangi bir arıza durumunda, lütfen ürünün satın alındığı bayi veya doğrudan Mermak CNC teknik destek ekibiyle iletişime geçin. Sorunun tespiti ve çözüm süreci için size yardımcı olacaklardır.

Up 005'in çoğu modelinde rulmanlar değiştirilebilir yapıdadır. Bu, sadece rulman arızalandığında komple yatak bloğunu değiştirmek yerine, sadece rulmanı temin ederek daha ekonomik bir çözüm bulabileceğiniz anlamına gelir. Rulman değişimi gerektiğinde, doğru rulman tipini ve montaj talimatlarını (özellikle ön yük ayarı ve tork değerleri) öğrenmek için teknik destek ekibimizle iletişime geçmenizi öneririz.

Hem UP hem de UFL serisi, şaft destek yatak blokları olup, düz millerle kullanılan, hafif yük ve kompakt tasarım gerektiren uygulamalar için idealdir. Temel fark genellikle gövde montaj şekillerinde yatar. UFL serisi, genellikle iki cıvata ile montajı kolay olan flanşlı bir yapıya sahipken, UP serisi daha çok porya (pillow block) tipi, altından montajlı bir yapıdır. Seçim, makinenizin montaj yüzeyi, alan kısıtlamaları ve estetik tercihlere göre yapılır. Eksenel hassasiyet ve rijitlik gereksinimi çok yüksek olan uygulamalarda ise BK/BF veya FK/FF tipi bloklar daha uygun olabilir.

Up 005, hassas döküm gövdesi ile alüminyum profil gibi düz ve sağlam yüzeylere doğrudan bağlanabilir. Önemli olan, montaj yüzeyinin düzgün ve yatağın tabanına tam temas etmesidir. Titreşim veya yüksek yük altında çalışacaksa, ek bağlantı sağlamak veya yüzey toleranslarını iyileştirmek için ara plaka kullanmak faydalı olabilir. Montaj cıvatalarının sıkma torklarına dikkat ederek güvenli bir bağlantı sağlayabilirsiniz.

Kaplin seçimi, vidalı mil veya tahrik mili ile motor arasındaki bağlantıda eksen kaçıklığını ve titreşimi minimize etmek için hayati öneme sahiptir. Up 005 gibi bir yatak bloğu kullanıldığında, eğer kaplin eksenel veya radyal kaçıklıkları yeterince telafi edemezse, yatağa ve mile gereksiz zorlanmalar biner. Bu durum, rulman ömrünün kısalmasına, aşırı ısınmaya, gürültüye, titreşime ve hatta vidalı milin veya motor milinin zarar görmesine yol açabilir. Bu nedenle, yüksek hassasiyet ve uzun ömür için mil kaçıklığını en iyi şekilde telafi eden esnek bir kaplin seçimi kritik öneme sahiptir.
