UFL003, "şaft destek yatak bloğu" olarak tanımlanır ve genellikle düz millerin veya vidalı milin her iki ucunda, sabit/serbest ayrımı olmaksızın destekleme amacıyla kullanılır. Klasik BK/FK (sabit) ve BF/FF (serbest) bloklarından farklı olarak, UFL/UP tipi yataklar daha çok hafif yük ve kompakt tasarımlı sistemlerde milin eksenel ve radyal yüklerini taşımak için tercih edilir.

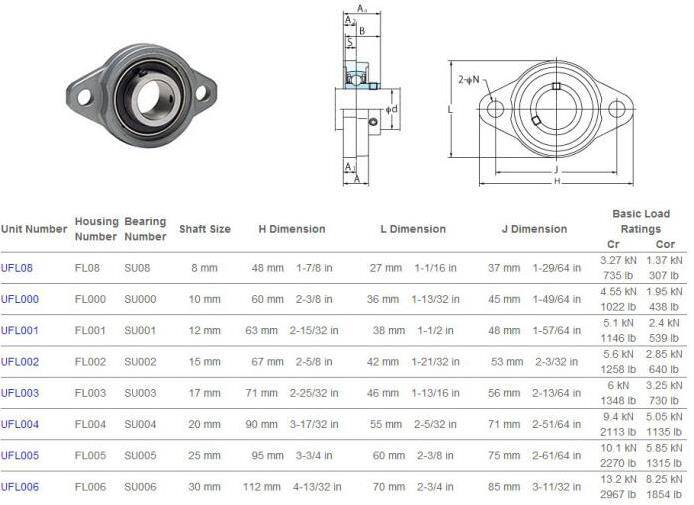

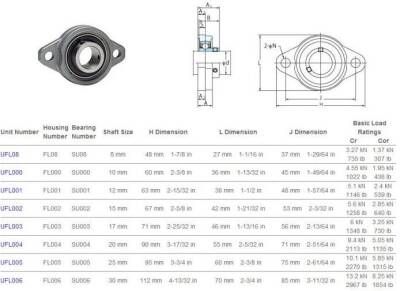

Ürün adında belirtilen "17 mm" değeri, yatağın nominal olarak 17 mm çapındaki millere uygun olduğunu gösterir. Kullanacağınız vidalı milin uç işleme ölçüleri, UFL003'ün katalog değerlerine ve uç işleme şemasına uygun olmalıdır. Mil omuz çapı, diş boyu ve somun yerleşiminin bu değerlerle uyumlu olduğundan emin olunmalıdır.

Evet, çoğu UFL serisi yatak bloğunda iç rulmanlar değiştirilebilir yapıdadır. Ancak rulman değişimi yaparken, özellikle sabit taraf uygulamalarında ön yük ayarı ve montaj torku çok önemlidir. Yanlış ayar eksenel boşluğa veya sıkışmaya yol açabilir. Bu nedenle, üretici talimatlarına uymak ve mümkünse tork anahtarı kullanmak, yeni rulmanın ömrü ve sistemin hassasiyeti için kritik öneme sahiptir.

Vidalı mil yerine düz miller kullanılan, genellikle hafif yük ve kompakt tasarım gerektiren uygulamalarda UFL003 veya benzeri UFL/UP tipi gövdeler pratik ve ekonomik bir çözümdür. 3D yazıcılar, lazer kesiciler, küçük CNC gövdeleri, gıda, laboratuvar ve test cihazlarında yardımcı miller gibi eksenel hassasiyetin kritik olmadığı, ancak milin stabil desteklenmesi gereken yerlerde idealdir.

UFL003 gibi yatak bloklarının maksimum çalışma devri, kullanılan bilyalı rulmanın tipine, uygulanan yüklere, yağlamaya ve montaj hassasiyetine göre değişir. Ürün, hafif ve orta yük sınıfı uygulamalar için tasarlanmıştır. Yüksek hızlı uygulamalardan ziyade, konumlandırma ve taşıma amaçlı sistemlerde daha verimlidir. Spesifik bir devir değeri için, uygulamanızdaki dinamik yükleri ve rulmanın dinamik yük kapasitesini göz önünde bulundurarak seçim yapmak en doğrusudur.

Doğru seçilmiş ve monte edilmiş bir UFL003 yatak bloğu, vidalı milin uçlarını destekleyerek milin sarkmasını ve titreşimini azaltır. Bu sayede, vidalı milin kritik hızını artırmaya yardımcı olur ve eksenel rijitliği önemli ölçüde iyileştirir. Mil ucunda oluşan eksenel ve radyal yükleri gövdeye güvenli bir şekilde aktararak sistemin genel performansına ve hassasiyetine katkıda bulunur.

Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlamak, yüklerin rulmana düzgün bir şekilde aktarılması ve milin eksenel olarak doğru konumlanması için hayati öneme sahiptir. Yetersiz veya hatalı temas, rulman ömrünü kısaltır, titreşimi artırır ve sistemde istenmeyen boşluklara veya sıkışmalara yol açarak hassasiyeti olumsuz etkiler. Montaj sırasında bu yüzeylerin temiz ve düzgün olduğundan emin olunmalıdır.

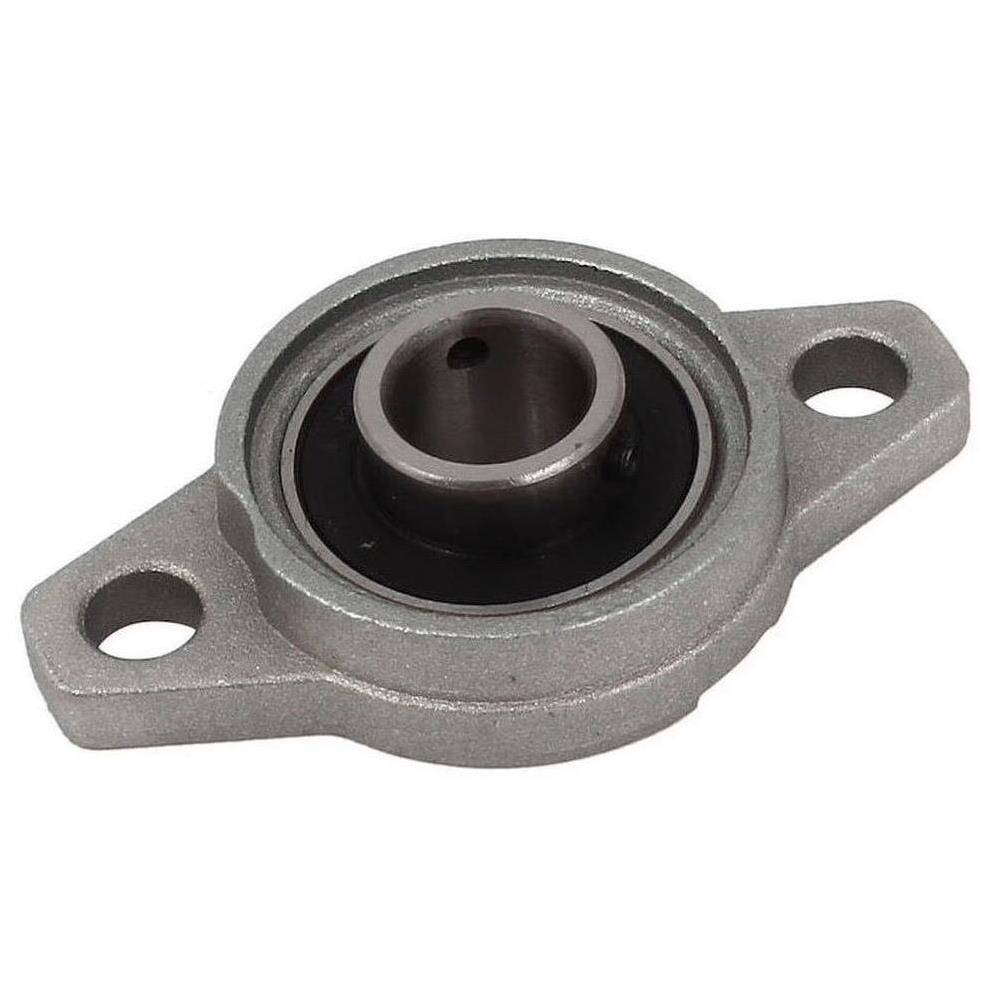

UFL003'ün çinko alaşımlı gövdesi, hafif ve orta yük sınıfı uygulamalar için tasarlanmıştır. Bu malzeme, kompakt otomasyon düzenekleri, 3D yazıcılar veya küçük CNC gövdeleri gibi alanlarda idealdir. Ancak çok yüksek darbe yükleri veya sürekli ağır radyal/eksenel yükler altında, çelik veya dökme demir gövdeli yatak blokları gibi daha sağlam çözümler düşünmeniz gerekebilir. Yanlış yükleme, gövdede deformasyona veya erken arızaya yol açabilir.

UFL003'teki bilyalı rulman genellikle her iki taraftan kapalı tiptedir ve entegre sızdırmazlık elemanlarına sahiptir. Bu elemanlar, rulman içindeki yağlayıcının dışarı sızmasını engellerken, toz, kir, talaş ve hafif su sıçramaları gibi dış etkenlerin rulman içine girmesini önleyerek çalışma ömrünü uzatır. Bu sayede, endüstriyel ortamlarda ve kirli koşullarda bile güvenilir bir performans sunar.

UFL003 serisi, mili kilitlemek için eksantrik kilitleme bileziği veya setskur mekanizması kullanabilir. Eksantrik kilitleme bileziği, mili rulman iç bileziği içinde daha eşit bir şekilde sıkıştırarak daha güçlü ve dengeli bir tutuş sağlar, özellikle hafif titreşimli uygulamalar için avantajlıdır. Setskur ise daha basit bir montaj sunar ve genellikle daha küçük çaplı veya daha az kritik uygulamalarda tercih edilir. Seçim, uygulamanızın gerektirdiği tork aktarımı ve hassasiyet seviyesine bağlıdır.

UFL003 pasif bir yatak bloğu olmasına rağmen, aşırı ısınma genellikle yanlış montaj, yetersiz yağlama, aşırı yüklenme veya milin rulman içinde sıkışması gibi nedenlerden kaynaklanır. Öncelikle milin rulman içinde serbestçe döndüğünden ve eksenel/radyal yüklerin belirtilen sınırlar içinde olduğundan emin olun. Montaj hizalamasını kontrol edin ve varsa yağlama gereksinimlerini gözden geçirin. Durum devam ederse, rulmanın hasar görmüş olabileceği düşünülmeli ve gerekirse değiştirilmelidir.

Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. UFL003 Rulmanlı Yataklar için standart garanti koşullarımız geçerlidir. Olası bir arıza durumunda, teknik destek ekibimizle iletişime geçerek sorunu detaylıca açıklamanız yeterlidir. Uzmanlarımız, montaj ve kullanım koşullarını değerlendirerek sorunun tespiti ve çözümü konusunda size yardımcı olacak, gerekli durumlarda onarım veya değişim süreçlerini başlatacaktır.

Evet, UFL003 serisi yatak bloklarının iç rulmanı ve kilitleme bileziği gibi aşınmaya maruz kalabilecek kritik parçaları, Mermak CNC üzerinden veya yetkili distribütörlerimiz aracılığıyla yedek parça olarak temin edebilirsiniz. Yedek parça talepleriniz için ürün kodu ve parça tanımı ile birlikte bize ulaşmanız yeterlidir. Bu sayede, bloğun tamamını değiştirmeden sadece ilgili parçayı yenileyerek maliyetten tasarruf edebilirsiniz.

UFL003 özel olarak 17 mm nominal mil çapları için tasarlanmış
