Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

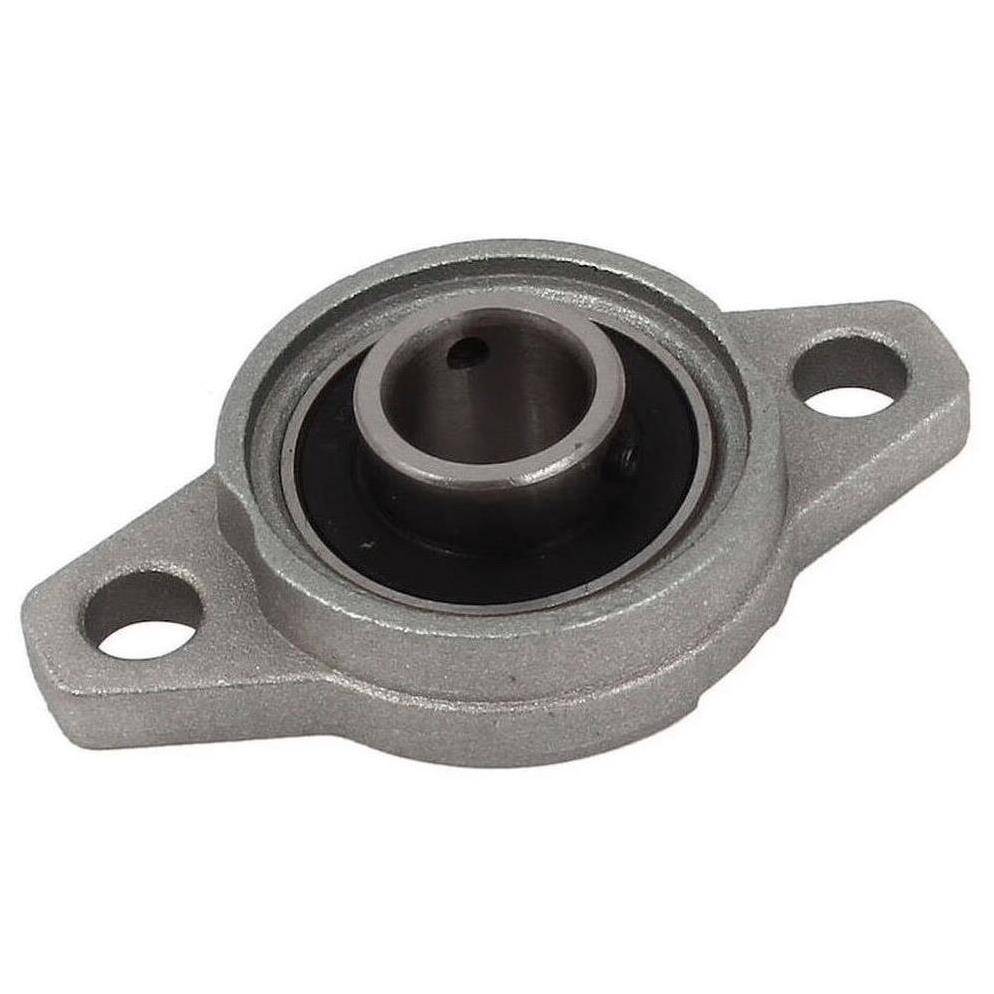

Endüstriyel otomasyon sistemlerinin hassasiyeti ve dayanıklılığı, kullanılan her bir bileşenin kalitesiyle doğrudan ilişkilidir. Ufl000 Rulmanlı Yatak Ø10 Mm, özellikle vidalı mil tahrikli lineer eksenlerde, şaft destek yatak bloğu olarak kritik bir görev üstlenen, mühendislik prensipleriyle tasarlanmış kompakt bir ünitedir. 10 mm çapındaki şaftlar ve vidalı miller için optimize edilmiş bu flanşlı rulmanlı yatak, hareketli sistemlerde milin stabilizasyonunu ve yük taşıma kapasitesini maksimize eder. Çinko alaşımlı hafif ancak dayanıklı gövdesi, içerisine entegre edilmiş yüksek hassasiyetli bilyalı rulman ve eksantrik kilitleme bileziği veya setskur mekanizması ile montaja hazır bir çözüm sunar. Bu entegre tasarım, milin eksenel ve radyal yüklerini güvenle karşılayarak sistemin genel rijitliğini artırır.
UFL000 serisi, özellikle hafif ve orta yük sınıfı uygulamalarda, vidalı millerin kritik hız performansını ve eksenel rijitliğini artırma konusunda önemli bir rol oynar. Milin titreşimini ve salınımını minimize ederek daha yüksek devirlerde stabil ve hassas çalışma imkanı sağlar. Eksantrik kilitleme bileziği, milin rulman iç bileziğine güvenli bir şekilde sabitlenmesini sağlarken, aynı zamanda montaj sonrası oluşabilecek küçük boşlukların pratik bir şekilde ayarlanmasına olanak tanır. Genellikle her iki taraftan kapalı tipte olan bilyalı rulmanlar, toz, kir ve nem gibi endüstriyel ortam koşullarına karşı üstün bir koruma sağlayarak rulmanın ömrünü uzatır ve bakım ihtiyacını azaltır. Bu özellikler, Ufl000 Rulmanlı Yatak Ø10 Mm'i, yüksek güvenilirlik ve uzun ömür beklentisi olan her türlü otomasyon projesi için ideal bir tercih haline getirir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır ve projelerinizin her aşamasında destek vermeye hazırdır.

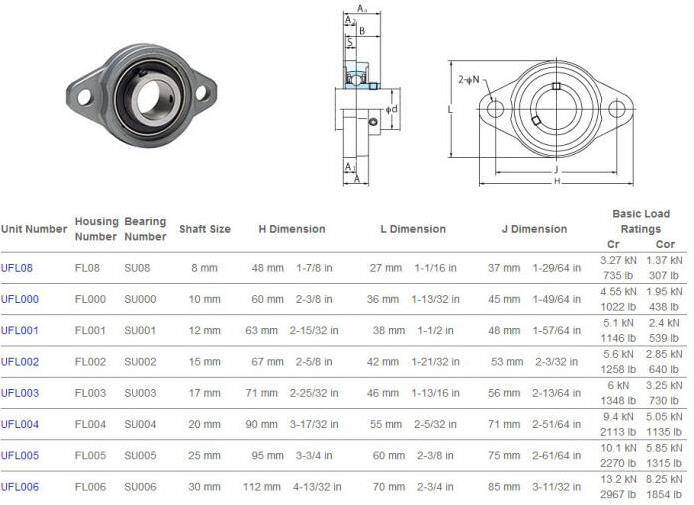

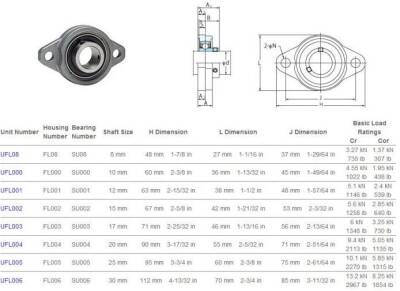

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu yatak bloğu, özellikle küçük ölçekli ve hassasiyet gerektiren otomasyon düzeneklerinde, 3D yazıcıların X, Y, Z eksenlerinde, lazer kesici ve küçük CNC makinelerinin hareketli parçalarında vidalı veya düz millerin stabil bir şekilde desteklenmesi için idealdir. Hafif yapısı ve kolay montajı sayesinde prototipleme ve seri üretimde zaman avantajı sunarak, minyatür robotik kollar ve hassas konumlandırma tabloları gibi uygulamalarda güvenilir performans sağlar.
Gıda işleme, laboratuvar ve test cihazlarında kullanılan yardımcı miller, sensör konumlandırma sistemleri, kamera hareket platformları ve küçük tambur millerinin yataklanmasında güvenilir bir çözüm sunar. Kapalı tip rulmanları sayesinde bu tür ortamlarda dış etkenlere karşı koruma sağlayarak ekipman ömrünü uzatır ve bakım maliyetlerini düşürür. Ayrıca, hafif taşıma arabaları ve konveyör sistemlerinde de etkin bir şekilde kullanılabilir.
Optimize edilmiş sürtünme katsayısı ve hassas üretim toleransları sayesinde enerji kayıplarını minimuma indirir. Vidalı milin kritik hızını artırarak daha yüksek devirlerde güvenli çalışma ve dolayısıyla sistemin genel işlem hızında artış sağlar. Bu da üretim kapasitesini ve operasyonel çıktıyı doğrudan etkiler.
Yüksek kaliteli çinko alaşımlı gövde ve dayanıklı bilyalı rulman yapısı, ağır çalışma koşullarına ve sürekli kullanıma karşı dirençlidir. Kapalı tip sızdırmazlık elemanları, toz, nem ve aşındırıcı partiküllerin rulman içine girişini engelleyerek bakım periyotlarını uzatır ve operasyonel dayanıklılığı artırır, böylece arıza sürelerini minimize eder.
Kompakt boyutları ve standart flanşlı montaj delikleri sayesinde mevcut sistemlere veya yeni tasarımlara hızlı ve sorunsuz bir şekilde entegre edilebilir. Eksantrik kilitleme bileziği veya setskur ile mil üzerine kolayca sabitlenebilir, bu da montaj süresini kısaltır ve işçilik maliyetlerini düşürerek devreye alma süreçlerini hızlandırır.
Vidalı milin uç işleme ölçülerinin, UFL000 serisinin katalog değerlerine uygun olduğundan emin olmalısınız. Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanması kritik öneme sahiptir. Ayrıca, yüksek hassasiyet gerektiren uygulamalarda, eksen kaçıklığını minimuma indirecek tipte bir kaplin veya kavrama seçimi yapmanız önerilir.
UFL000 tipi şaft destek yatakları, vidalı mil yerine düz mil kullanılan, genellikle hafif yük ve kompakt tasarım gerektiren uygulamalarda pratik ve ekonomik bir çözümdür. BK/FK (sabit taraf) ve BF/FF (serbest taraf) blokları ise daha çok vidalı miller için tasarlanmış olup, eksenel yükleri daha hassas bir şekilde yönetmek ve milin kritik hızını optimize etmek için kullanılır. UFL000, daha çok radyal destek ve düz mil yataklaması için idealdir.
Eksantrik kilitleme bileziğini, milin dönüş yönüne zıt yönde çevirerek sıkmalı ve ardından üzerindeki setskur vidasını sabitlemelisiniz. Bu, milin güvenli bir şekilde yatak içine kilitlenmesini ve tork aktarımını sağlar. Aşırı sıkma rulmana zarar verebileceğinden, üretici tarafından belirtilen tork değerlerine uyulması veya nazikçe sıkıldığından emin olunması önemlidir. Bu mekanizma, küçük çaplı şaftlarda montaj sonrası boşluk ayarının pratikliğini artırır.
UFL000 içindeki bilyalı rulmanlar genellikle her iki taraftan kapalı tiptedir ve fabrika çıkışı ömür boyu yağlıdır. Bu nedenle, normal çalışma koşullarında ek bir yağlama gerektirmez. Ancak, çok kirli, tozlu veya nemli ortamlarda sızdırmazlık elemanlarının düzenli olarak kontrol edilmesi ve dış etkenlerden korunması, yatağın ömrünü uzatacaktır.
Çoğu UFL serisi modelde rulmanlar değiştirilebilir yapıdadır. Ancak, rulman değişimi sırasında doğru ön yük ayarı ve montaj torku çok önemlidir. Yanlış montaj eksenel boşluğa veya sıkışmaya neden olabilir. Bu nedenle, değişim yapılacaksa üretici talimatlarına uyulması ve mümkünse tork anahtarı kullanılması tavsiye edilir.
UFL000, çinko alaşımlı gövdesi ve bilyalı rulman yapısıyla hafif ve orta yük sınıfı uygulamalar için tasarlanmıştır. Mil ucunda oluşan eksenel ve radyal yükleri gövdeye güvenli bir şekilde aktarır. Kesin yük değerleri uygulamanın dinamik/statik koşullarına göre değişiklik gösterir ve detaylı katalog verilerinden kontrol edilmesi önerilir. Aşırı yükler rulmanın ömrünü kısaltabilir.
UFL000 yatak bloğunun gövdesi çinko alaşımından imal edilmiştir. Çinko alaşımlı gövdeler, genel endüstriyel ortamlarda belli bir paslanma direncine sahiptir. Ancak, özellikle yüksek nemli, kimyasal buharlı veya aşındırıcı ortamlarda korozyona karşı tam koruma sağlamayabilir. Bu tür özel ortamlar için paslanmaz çelik alternatifler veya özel kaplamalı ürünler değerlendirilmelidir.
UFL000, eksantrik kilitleme bileziği veya setskur mekanizması sayesinde mile sıkıca kilitlenerek boşluk ayarının pratik bir şekilde yapılmasına imkan verir. Yüksek hassasiyet gerektiren uygulamalarda, sabit ve serbest taraf bloklarının aynı eksen üzerinde paralel ve hizalı şekilde bağlanması ve kaplin veya kavrama seçiminin eksen kaçıklığını minimuma indirecek tipte olması önemlidir. Doğru montaj ile tatmin edici hassasiyet elde edilebilir.
UFL000 içindeki bilyalı rulmanlar her iki taraftan kapalı tiptedir ve toz, kir girişine karşı koruma sağlar. Sızdırmazlık elemanları sayesinde kirli ve talaşlı ortamlarda uzun ömürlü çalışma imkanı sunar. Yüksek sıcaklık limitleri için rulmanın tipine ve gresine bağlı olarak değişir; genellikle standart rulmanlar -20°C ile +120°C arasında çalışabilir. Aşırı sıcaklıklar için özel yüksek sıcaklık rulmanları veya yağlama çözümleri gerekebilir.
Doğru seçildiğinde ve monte edildiğinde, UFL000 gibi şaft destek yatak blokları, vidalı milin kritik hızını ve eksen rijitliğini artırmaya yardımcı olur. Mili uçtan destekleyerek salınımı ve titreşimi azaltır, bu da milin rezonans frekansına ulaşmadan daha yüksek hızlarda çalışabilmesini sağlar. Özellikle uzun ve ince vidalı miller için bu destek hayati öneme sahiptir.

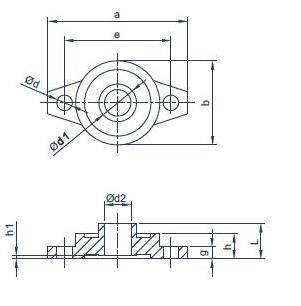

UFL000 Rulmanlı Yatak Ø10 Mm ürünümüzün detaylı teknik çizimlerine ve 3D modellerine genellikle Mermak CNC web sitemizdeki ürün sayfasından ulaşabilirsiniz. İhtiyaç duymanız halinde teknik destek ekibimizle iletişime geçerek de bu dokümanları talep edebilirsiniz.
UFL000, hazır gövde ve ayarlı rulman yapısı sayesinde tasarım sürecini büyük ölçüde basitleştirir. Özel yatak yuvası tasarlama ve işleme ihtiyacını ortadan kaldırır. Ayrıca, milin eksantrik kilitleme bileziği veya setskur ile kolayca ve hızlıca sabitlenmesi, montaj süresini kısaltarak proje tamamlanma hızına olumlu katkıda bulunur.
UFL000 içerisindeki bilyalı rulmanlar, doğru monte edildiğinde ve uygun koşullarda çalıştığında genellikle sessizdir. Ancak, aşırı yük, yanlış hizalama, yetersiz yağlama veya rulmanda hasar olması durumunda gürültü seviyesi artabilir. Düzenli bakım ve doğru kurulum ile gürültü seviyesi düşük tutulabilir.
UFL000 modeli, 10 mm nominal mil çapı için özel olarak tasarlanmıştır. Mermak CNC ürün gamında, farklı mil çaplarına ve yük kapasitelerine uygun çeşitli yatak blokları (UFL serisinin diğer üyeleri, UP serisi veya BK/FK, BF/FF serisi gibi) bulunmaktadır. İhtiyaçlarınıza en uygun ürünü bulmak için web sitemizi ziyaret edebilir veya satış ekibimizle iletişime geçebilirsiniz.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. UFL000 yatak bloğu için standart garanti süreleri geçerlidir. Garanti koşulları ve süresi hakkında detaylı bilgiye web sitemizden veya satış sonrası destek ekibimizden ulaşabilirsiniz. Arızalanma durumunda, ürünün durumu değerlendirilir ve mümkünse onarım, değilse değişim seçenekleri sunulur.
