Ufl002 Rulmanlı Yatak Ø15 Mm
Ürün Tanımı ve Kullanım Amacı

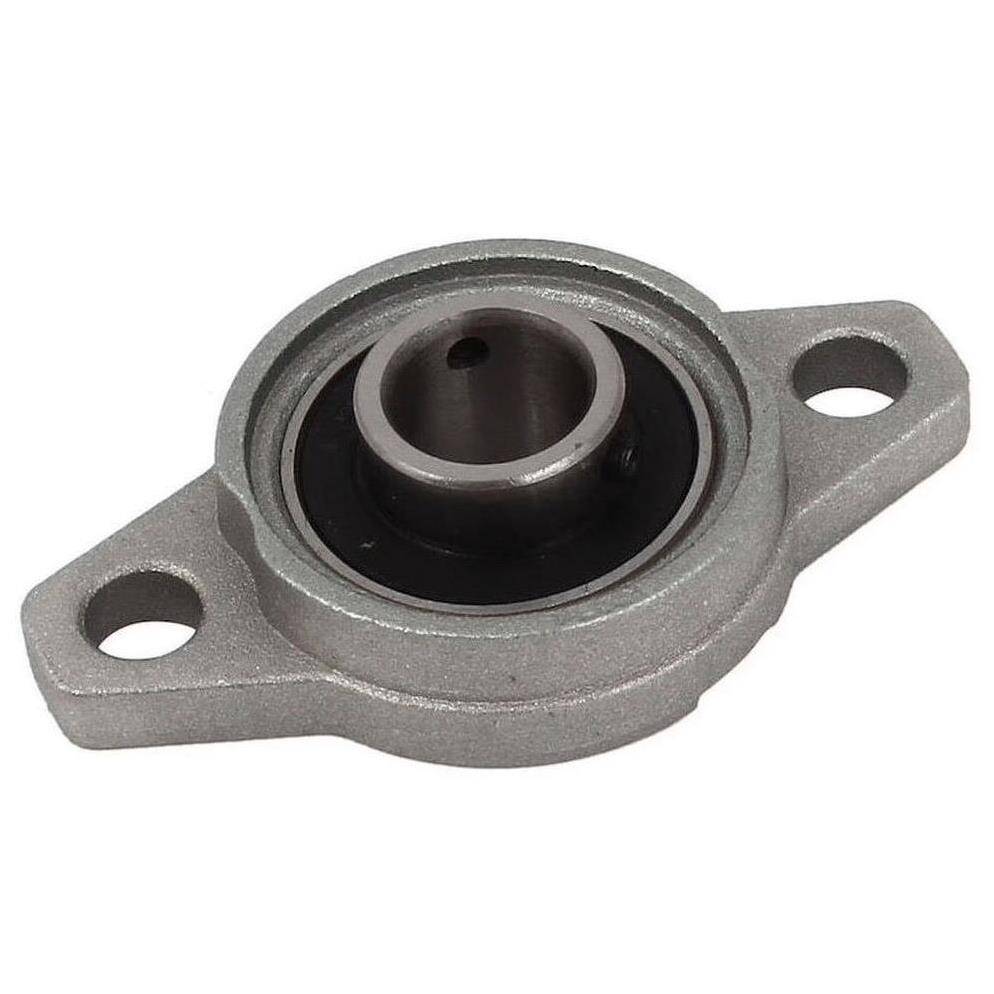

UFL002 kodlu Ufl002 Rulmanlı Yatak Ø15 Mm, şaft destek yatak bloğu olarak kullanılan ve özellikle vidalı mil tahrikli lineer eksenlerde sıkça tercih edilen bir uç yatak bloğudur. UFL002 serisi flanşlı rulmanlı yatak, 15 mm şaftlar için tasarlanmış, iki civatalı oval gövdeye sahip kompakt bir ünitedir. Çinko alaşımlı gövde, içine yerleştirilmiş bilyalı rulman ve eksantrik kilitleme bileziği ile birlikte hafif ve orta yük sınıfı uygulamalarda kullanıma hazır bir yatak çözümü sunar.
Gövdeye preslenen bilyalı rulman, eksantrik kilitleme bileziği veya setskur ile mile kilitlenir. Bu yapı, özellikle küçük çaplı şaftlarda hem yeterli tork aktarımı hem de montaj sonrası boşluk ayarının pratik şekilde yapılmasına imkan verir. Rulman genellikle her iki taraftan kapalı tiptedir ve toz, kir girişine karşı koruma sağlar.

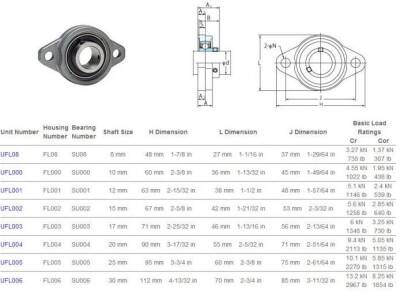

Teknik Özellik Özeti
- Nominal mil / vidalı mil çapı: 15 mm
- Gövde tipi: şaft destek yatak bloğu
- Gövde: Çinko alaşımlı, iki cıvatalı oval flanş gövde
- Rulman: Eksenel kilitleme bilezikli veya setskurlu bilyalı rulman
Mühendislik Avantajları
- Doğru seçildiğinde vidalı milin kritik hızını ve eksen rijitliğini artırmaya yardımcı olur.
- Hazır gövde ve ayarlı rulman yapısı sayesinde tasarım ve montaj süresini kısaltır.
- Mil ucunda oluşan eksenel ve radyal yükleri gövdeye güvenli şekilde aktarır.
- Sızdırmazlık elemanları ile kir ve talaşlı ortamlarda uzun ömürlü çalışma imkanı sağlar.
Tipik Kullanım Alanları
- kompakt otomasyon düzenekleri ve hafif taşıma arabaları
- 3D yazıcı, lazer kesici ve küçük CNC gövdeleri
- gıda, laboratuvar ve test cihazlarında yardımcı miller
- sensör, kamera ve küçük tambur millerinin yataklanması
Montaj ve Ayar Önerileri
- Vidalı mil uç işleme ölçülerinin, seçilen blok serisinin katalog değerlerine uygun olmasına dikkat edilmelidir.
- Mil omuz yüzeyi ile rulman iç bileziği arasında tam ve temiz bir temas sağlanmalıdır.
- Sabit ve serbest taraf blokları aynı eksen üzerinde paralel ve hizalı olacak şekilde gövdeye bağlanmalıdır.
- Yüksek hassasiyet gereken uygulamalarda, kaplin veya kavrama seçimi eksen kaçıklığını minimuma indirecek tipte olmalıdır.
Sık Sorulan Sorular
Bu blok hangi tarafta kullanılmalıdır?
şaft destek yatak bloğu ifadesi, bloğun görevini tanımlar. Sabit taraf blokları (BK/FK), genellikle motor tarafında; serbest taraf blokları (BF/FF) ise vidalı milin karşı ucunda kullanılır. UFL ve UP tipi şaft yatakları ise çoğunlukla düz mil desteklemede kullanılır ve sabit/serbest ayrımı yapılmaz.
Vidalı mil çapı ile blok serisi nasıl eşleştirilir?
Ürün adında yer alan 15 mm değeri, mil ucunun işleneceği nominal çap bilgisini verir. Kullanacağınız vidalı milin katalog değerleri ile blok serisinin uç işleme şeması mutlaka karşılaştırılmalı, omuz çapı, diş boyu ve somun yerleşimi bu değerlere göre tasarlanmalıdır.
Blok içindeki rulmanlar değiştirilebilir mi?
Çoğu modelde rulmanlar değiştirilebilir yapıdadır; ancak özellikle sabit taraf bloklarında ön yük ayarı ve
montaj torku doğru yapılmadığında eksenel boşluk veya sıkışma oluşabilir. Bu nedenle rulman değişimi yapılacaksa,
üretici talimatlarına uyulması ve mümkünse tork anahtarı kullanılması tavsiye edilir.
Hangi durumda UFL/UP tipi yataklar tercih edilmelidir?
Vidalı mil yerine düz mil kullanılan, hafif yük ve kompakt tasarım gerektiren uygulamalarda UFL veya UP tipi gövdeler
pratik ve ekonomik bir çözümdür. Eksenel hassasiyet ve rijitlik gereksinimi yüksek olan eksenlerde ise BK/BF veya FK/FF
tipi vidalı mil uç yatakları tercih edilmelidir.
Ufl002 Rulmanlı Yatak Ø15 Mm Çeşitleri
Ufl002 Rulmanlı Yatak Ø15 Mm Ürünü
37,49 TL Fiyatla %
45 İndirim yapılmış halde kdv dahil olarak faturalı ve garantili şekilde Mermak CNC Otomasyon şirketimiz internet sitesi üzerinden Türkiye’nin tüm illerine kargo edilmektedir.
Ayrıca Fabrikamız Ankara Uzay Sanayi Bölgesi’nde HAB Osb bulunmakta olup ürünlerimizi İletişim Bölümünde bulunan adresimizdende alabilirsiniz. Binlerce ürün stoklarımızda mevcut olup kargolarımız entegrasyon sistemlerimiz sayesinde otomatik takip edilmekte olup en iyi şekilde paketlenmekte ve kaybolma zarar görmeye karşı kaskolanmaktadır.
Daha detaylı bilgi için firmamızı “Hakkımızda” bölümünden tanıyabilirsiniz. Aynı üründen toplu alım yapacak üretici ve satıcı firmalar ek iskonto için whatsapp üzerinden iletişe geçebilirler.
