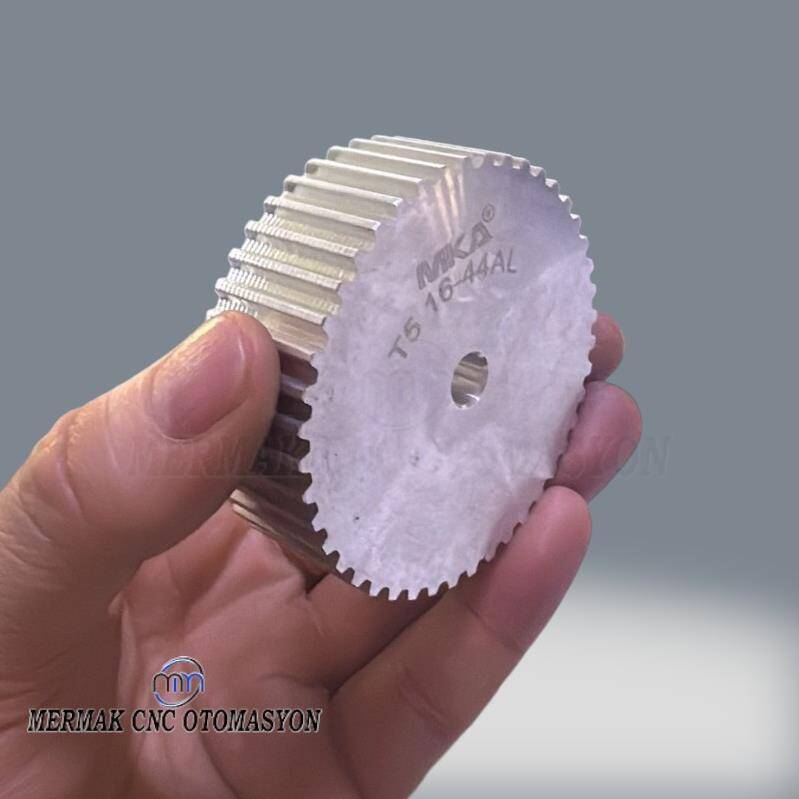

Mermak CNC'nin üstün mühendislik vizyonuyla sunulan T5 16-44 AL Triger Dişli Kasnak, endüstriyel otomasyon sistemlerinde hassas ve senkronize güç aktarımının temelini oluşturan kritik bir bileşendir. T5 profilinin trapezoidal diş yapısı, kayış ile kasnak arasında optimum kavrama sağlayarak, yüksek tork iletimi ve sıfır kayma prensibiyle çalışır. Bu özellik, özellikle konumlandırma doğruluğu ve tekrarlanabilirliğin hayati önem taşıdığı CNC makineleri, robotik kollar ve hassas taşıma sistemleri gibi uygulamalarda sistem performansını doğrudan etkiler. Alüminyum (AL) malzeme seçimi, kasnağın hafifliğini sağlarken, aynı zamanda mükemmel ısı iletimi ve korozyon direnci sunarak sistemin genel verimliliğini ve ömrünü artırır.
16 mm kayış genişliği ve 44 diş sayısı, bu kasnağı orta ila yüksek yük taşıma kapasitesine sahip uygulamalar için ideal kılar. Geniş kayış yüzeyi, yayılan yük sayesinde kayışın ömrünü uzatırken, 44 diş, motor devri başına yüksek çözünürlüklü hareket kontrolü sunar. 35.01 mm nominal mil çapı, standart endüstriyel motor ve redüktör millerine kolay entegrasyon için tasarlanmıştır. Bu kasnak, titreşimi minimize etme, gürültü seviyesini düşürme ve enerji verimliliğini maksimize etme gibi operasyonel avantajlar sağlayarak, üretim süreçlerinizde kesintisiz ve yüksek performanslı çalışmayı garanti eder. Mekanik sistemlerin kalbindeki bu hassas bileşen, üretim hatlarınızın güvenilirliğini ve doğruluğunu üst seviyeye taşır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ek Bilgi: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
T5 16-44 AL Triger Dişli Kasnak, CNC router'lar, lazer kesim makineleri ve 3D yazıcılar gibi yüksek hassasiyet gerektiren tezgahların eksen hareketlerinde kullanılır. Robotik kollarda ve aktüatörlerde milimetrik konumlandırma ve tekrarlanabilir hareket kabiliyeti sağlayarak, karmaşık otomasyon görevlerinin güvenilir bir şekilde yerine getirilmesine olanak tanır.
Tekstil makinelerinde kumaş besleme ve sarma sistemlerinde, ambalaj makinelerinde ürün taşıma ve poşetleme mekanizmalarında senkronize hareket için idealdir. Bu kasnak, kayışın kararlı bir şekilde dönmesini sağlayarak, üretim sürecindeki kesintileri minimuma indirir ve ürün kalitesinin tutarlılığını garanti eder.
Hafif ve orta yüklü konveyör bantlarında, ürünlerin belirli bir hızda ve konumda taşınması gereken sistemlerde tercih edilir. Özellikle gıda işleme ve ilaç endüstrisi gibi hijyenin önemli olduğu alanlarda, alüminyumun korozyon direnci ve kolay temizlenebilirliği sayesinde güvenilir bir çözüm sunar.
T5 profilinin sağladığı dişli kavrama, güç aktarımında kayıpları minimuma indirir. Bu senkronize aktarım, enerji israfını önleyerek operasyonel maliyetleri düşürür ve sistemin genel verimliliğini maksimize eder.
Yüksek kaliteli alüminyum alaşımından imal edilen bu kasnak, aşınma ve yorulmaya karşı dirençlidir. Doğru kayış seçimi ve periyodik bakım ile çok uzun yıllar sorunsuz çalışarak bakım ve değişim giderlerini azaltır.
Standart T5 profil ve 16mm kayış genişliği ölçüleri sayesinde, mevcut sistemlere veya yeni tasarımlara hızlı ve sorunsuz bir şekilde entegre edilebilir. Hassas işlenmiş mil çapı, montaj süresini kısaltır ve uyumluluk sorunlarını ortadan kaldırır.
Bu kasnak, T5 profil triger kayışlarla uyumlu olarak tasarlanmıştır. Kayış seçimi yaparken, kasnağın 16MM KAYIŞ GENİŞLİĞİ özelliğine uygun olarak yine 16mm genişliğinde veya daha dar (ancak genişliğin tam oturduğundan emin olarak) T5 profil kayışlar tercih etmelisiniz. Ayrıca, sisteminizin ihtiyaç duyduğu güç aktarım kapasitesi ve ortam koşulları (sıcaklık, nem) da kayış malzemesi ve yapısı seçiminde önemlidir.
T5 16-44 AL Triger Dişli Kasnaklar genellikle setskur (grub screw) veya kamalı (keyway) bağlantı ile mil üzerine sabitlenir. Kasnağın iç çapı (bore) milinize uygun olmalıdır. Montaj sırasında, kasnağın mile tam oturması ve setskur vidasının mil üzerindeki düz yüzeye (flat spot) veya kamaya denk gelmesi kritik öneme sahiptir. Bu, yüksek tork aktarımında kaymayı önler ve hassas konumlandırma sağlar. Sıkı geçme (interference fit) yerine, kolay sökülüp takılabilirlik ve servis açısından setskur veya kamalı bağlantı daha pratiktir.
Belirtilen ÇAP (35,01) değeri, T5 profil 44 dişli bir triger kasnağının standart adım çapıdır (pitch diameter). Bu, kayışın dişlerinin kasnağın dişleriyle tam olarak oturduğu teorik çaptır ve triger kayışlı sistemlerde hassas hareket ve senkronizasyon için temel bir referans ölçüdür. Dolayısıyla, bu standart bir T5 profil 44 dişli kasnak için beklenen teknik bir veridir.
16mm kayış genişliği, kasnağın aktarabileceği tork ve güç miktarını doğrudan etkileyen önemli bir faktördür. Alüminyum (AL) malzeme ve T5 TRİGER KASNAK profilinin yüksek hassasiyeti sayesinde, bu kasnak orta ila yüksek tork gerektiren uygulamalar için uygundur. Kesin tork aktarım kapasitesi, kullanılan kayışın malzemesi ve mukavemeti, sistemdeki diğer kasnakların çapları, kayış gerginliği ve çalışma devri gibi faktörlere bağlıdır. Detaylı hesaplamalar için lütfen Mermak CNC teknik ekibiyle iletişime geçin.
Alüminyum, hafifliği ve iyi işlenebilirliği nedeniyle triger kasnak üretiminde yaygın olarak kullanılır. T5 16-44 AL Triger Dişli Kasnak, doğru kayış gerginliği ve hizalama ile kullanıldığında, yüksek devirlerde ve sürekli çalışmada yeterli aşınma direncine sahiptir. Ancak, çok yüksek yükler veya aşındırıcı ortamlar söz konusu olduğunda, kasnak yüzeyine sertleştirme veya kaplama gibi ek işlemler uygulanmış farklı malzeme seçenekleri (örneğin çelik) değerlendirilebilir. Düzenli kontrol ve temizlik, ömrünü uzatacaktır.
Kayış atlaması genellikle yanlış kayış gerginliği (çok gevşek veya çok gergin), kasnakların yanlış hizalanması, aşırı yüklenme veya yıpranmış kayış/kasnak dişleri nedeniyle meydana gelir. Bu durumu önlemek için, ilk olarak kasnakların mil üzerinde ve birbirine göre mükemmel bir şekilde hizalandığından emin olun. Ardından, kayışın üretici tarafından önerilen gerginlikte olduğundan (gerginlik ölçer kullanarak) emin olun. Son olarak, sistemin aşırı yüklenmediğini ve kayış ile kasnak dişlerinde herhangi bir aşınma veya hasar olmadığını kontrol edin.
Sistemdeki ses ve titreşimi azaltmanın anahtarı, kasnakların ve millerin hassas hizalanması ve doğru kayış gerginliğidir. Lazerli hizalama araçları kullanarak kasnakların paralelliğini ve açısal hizasını kontrol edin. Mil yataklarının sağlam ve boşluksuz olduğundan emin olun. Ayrıca, kasnağın balansının düzgün olduğundan ve montajda herhangi bir gevşeklik olmadığından emin olmak, titreşimleri minimize etmeye yardımcı olacaktır. Kayışın doğru gerginlikte olması da ses ve titreşim üzerinde büyük etkiye sahiptir.
Kasnağın servis ömrünü uzatmak için düzenli görsel kontrol çok önemlidir. Diş yüzeylerinde aşınma, çatlak, çapak veya yabancı madde birikintisi olup olmadığını kontrol edin. Kasnak yüzeyini ve kayış dişlerini temiz tutun, yağ veya kir birikintilerini giderin. Setskur bağlantısının gevşemediğinden ve kasnağın mil üzerinde sabit durduğundan emin olun. Kayış gerginliğini periyodik olarak kontrol edin ve üretici tavsiyelerine uygun ayarlayın.
Standart olarak belirli iç çaplarda sunulan bu kasnaklar için, projenizin özel ihtiyaçlarına göre farklı mil çaplarına uyacak şekilde iç çap işleme veya kamalı kanal açma hizmeti sunulabilmektedir. Lütfen özel işleme talepleriniz için Mermak CNC teknik satış ekibiyle iletişime geçin. Teknik detaylar ve uygunluk değerlendirmesi için mil çapı ve diğer ölçüleri paylaşmanız gerekecektir.
T5 dişli profili, metrik trapezoid bir profile sahiptir ve özellikle orta hassasiyetli, orta ila yüksek tork aktarımı gerektiren uygulamalar için idealdir. CNC makineleri, otomasyon sistemleri, lineer hareket modülleri ve genel güç aktarım uygulamalarında sıkça kullanılır. Avantajları arasında iyi bir dişli temas alanı, yüksek tork kapasitesi, kayış atlamasına karşı direnç ve nispeten ekonomik bir çözüm olması sayılabilir. T5 TRİGER KASNAK yapısı sayesinde hassas konumlandırma gerektiren yerlerde tercih edilir.
Mermak CNC olarak, T5 16-44 AL Triger Dişli Kasnak ürünümüz için standart garanti koşullarımız geçerlidir. Üretim hatalarına karşı belirli bir süre (genellikle 1 yıl) garanti verilmektedir. Garanti kapsamı, ürünün normal kullanım koşullarında meydana gelen malzeme veya işçilik kusurlarını kapsar. Yanlış montaj, aşırı yüklenme, yanlış kullanım veya dış etkenler sonucu oluşan hasarlar garanti kapsamı dışındadır. Detaylı garanti koşulları için lütfen satış sözleşmenizi veya Mermak CNC müşteri hizmetlerini inceleyiniz.
Mermak CNC, ürünlerinin satış sonrası desteğine önem vermektedir. T5 16-44 AL Triger Dişli Kasnak için yedek parça (örneğin setskur vidaları) temini genellikle stok durumuna bağlı olarak hızlı bir şekilde gerçekleştirilir. Herhangi bir arıza veya teknik destek ihtiyacınızda, deneyimli teknik servis ekibimiz size yardımcı olmaya hazırdır. Lütfen Mermak CNC teknik servis departmanıyla iletişime geçerek sorununuzu detaylandırın; size en kısa sürede çözüm sunulacaktır.
Aşırı yüklenme, kasnakta ve dolayısıyla sistemde çeşitli belirtilerle kendini gösterebilir. Bunlar arasında; kayışta anormal aşınma (dişlerde yırtılma, kopma), kasnak dişlerinde deformasyon veya parlatma, sistemden gelen anormal sesler (gıcırtı, sürtünme), aşırı ısınma ve milin dönmesinde zorlanma sayılabilir. Bu belirtileri fark ettiğinizde, sistemin yükünü gözden geçirmeli, kayış ve kasnakları detaylıca incelemeli ve gerekirse daha
