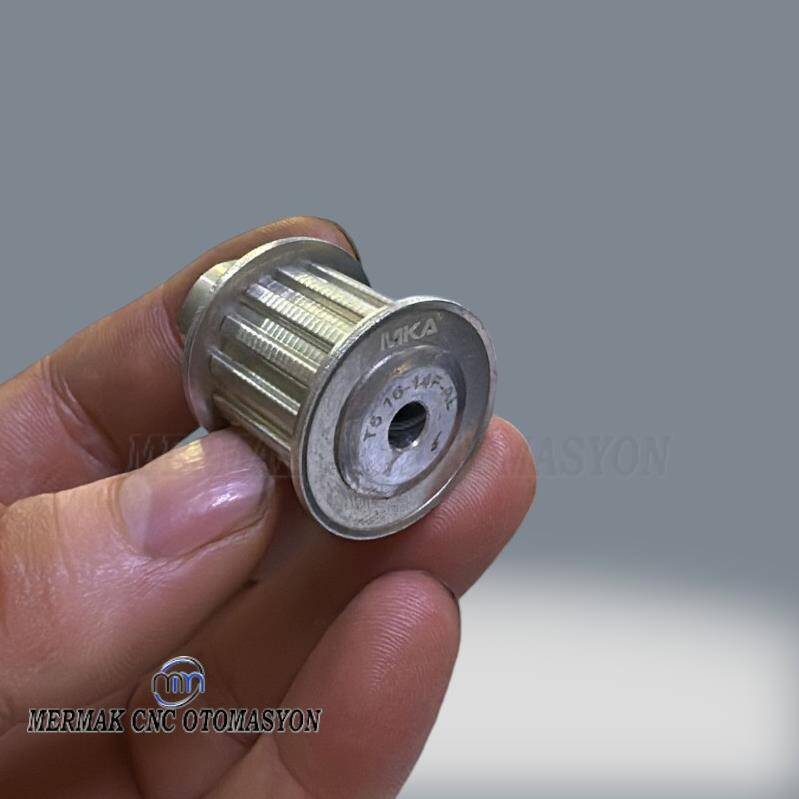

T5 16-14 F-AL Triger Dişli Kasnak
-
5
13
-
4
5
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerT5 16-14 F-AL Triger Dişli Kasnak
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Endüstriyel otomasyon sistemlerinde hassas hareket kontrolü ve güvenilir güç aktarımı, sistemin genel performansı için kritik öneme sahiptir. T5 16-14 F-AL Triger Dişli Kasnak, bu gereksinimleri karşılamak üzere özel olarak tasarlanmış, yüksek mühendislik standartlarında üretilmiş bir bileşendir. T5 diş profili, metrik trapezoidal yapısıyla, kayış ile kasnak arasındaki dişli temasını optimize ederek yüksek tork iletimi ve minimum boşluk (backlash) sağlar. Bu özellik, özellikle konumlandırma doğruluğunun hayati olduğu CNC makineleri, robotik kollar ve otomatik montaj hatları gibi uygulamalarda kesintisiz ve tekrarlanabilir performansın anahtarıdır.
Bu kasnak, hafiflik ve üstün dayanıklılığı bir araya getiren yüksek kaliteli alüminyum alaşımdan imal edilmiştir. "F-AL" ibaresi, kasnağın flanşlı (Flanged) olduğunu ve alüminyum (Aluminum) malzemeden yapıldığını belirtir. Flanşlar, yüksek devirlerde veya ani yük değişikliklerinde triger kayışının kasnak üzerinden çıkmasını engelleyerek sistemin güvenliğini ve çalışma stabilitesini artırır. 16 diş sayısı ve 14mm iç çap (delik çapı), belirli hız oranları ve tork gereksinimleri için optimize edilmiş, geniş bir uygulama yelpazesine uyum sağlayan standart bir konfigürasyon sunar. Mermak CNC güvencesiyle sunulan bu ürün, endüstriyel süreçlerinizde verimliliği ve güvenilirliği en üst düzeye çıkarmak için tasarlanmıştır.
Öne Çıkan Avantajlar
- Hassas T5 Diş Profili: Metrik trapezoidal T5 profili, kayış ile mükemmel uyum sağlayarak titreşimi minimize eder, yüksek tork iletim kapasitesi sunar ve konumlandırma doğruluğunu maksimize eder. Bu sayede, milimetrik hassasiyet gerektiren uygulamalarda dahi üstün performans elde edilir.
- Flanşlı Alüminyum Yapı (F-AL): Hafif ve korozyona dayanıklı alüminyum alaşım, kasnağın ataletini düşürür ve yüksek devirlerde enerji verimliliğini artırır. Entegre flanşlar, kayışın kasnaktan ayrılmasını önleyerek sistemin güvenilirliğini ve çalışma ömrünü uzatır.
- Optimize Edilmiş Diş Sayısı ve İç Çap (16 Diş, 14mm Delik): 16 diş, belirli bir hız ve tork dengesi sunarken, 14mm delik çapı, geniş bir motor ve şaft yelpazesiyle kolay entegrasyon sağlar. Bu standart ölçüler, yedek parça bulunabilirliğini ve sistem esnekliğini artırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Makineleri ve Hassas İşleme
T5 16-14 F-AL Triger Dişli Kasnak, özellikle yüksek hassasiyet gerektiren CNC routerlar, freze tezgahları ve lazer kesim makinelerinde X, Y, Z ekseni hareket sistemlerinde kullanılır. T5 profilinin sunduğu boşluksuz (zero-backlash) veya minimum boşluklu aktarım, işleme kalitesini artırır ve tekrarlanabilirliği sağlar. Bu kasnaklar, motor torkunu işleme tablasına veya kesici kafaya aktararak hızlı ve doğru konumlandırma imkanı sunar.
Robotik Sistemler ve Otomatik Montaj Hatları
Robotik kolların eklem hareketlerinde ve otomatik montaj hatlarındaki ürün taşıma sistemlerinde T5 16-14 F-AL kasnaklar tercih edilir. Hafif alüminyum yapısı, robotun dinamik performansını artırırken, flanşlı tasarımı sayesinde yüksek ivmelenmelerde ve yavaşlamalarda kayışın yerinden çıkmasını engeller. Bu, robotların karmaşık görevleri güvenilir ve kesintisiz bir şekilde yerine getirmesine olanak tanır.
Paketleme ve Ambalaj Makineleri
Modern paketleme endüstrisinde, ürünlerin senkronize ve hızlı bir şekilde taşınması esastır. Bu kasnaklar, konveyör sistemlerinde, etiketleme ünitelerinde ve dolum makinelerinde kullanılarak ürünlerin zamanında ve doğru konumda işlenmesini sağlar. Yüksek verimlilik ve uzun ömür, üretim hattının duruş sürelerini minimize ederek operasyonel maliyetleri düşürür.
Tekstil Makineleri ve Baskı Endüstrisi
Tekstil makinelerindeki kumaş besleme, iplik sarma mekanizmaları ve baskı makinelerindeki hassas kağıt besleme sistemlerinde T5 kasnaklar kritik rol oynar. Hassas diş yapısı sayesinde, sürekli ve pürüzsüz hareket sağlayarak ürün kalitesini korur. Alüminyumun korozyon direnci, nemli veya kimyasal buharlı ortamlarda bile uzun süreli performans sunar.
Operasyonel Avantajlar
Yüksek Verimlilik
T5 diş profili ve alüminyum alaşımının düşük ataleti sayesinde, enerji kayıpları minimize edilir. Bu, motor gücünün daha büyük bir kısmının işe dönüştürülmesini sağlayarak işletme maliyetlerinde tasarruf ve genel sistem verimliliğinde artış anlamına gelir.
Uzun Kullanım Ömrü
Yüksek kaliteli alüminyum malzemenin aşınma direnci ve korozyon dayanıklılığı, kasnağın zorlu endüstriyel koşullarda dahi uzun yıllar sorunsuz çalışmasını garanti eder. Bu durum, bakım gereksinimlerini azaltır ve yedek parça maliyetlerinden tasarruf sağlar.
Kolay Entegrasyon
Standart T5 profili, 16 diş ve 14mm iç çap ölçüleri, piyasada bulunan triger kayışları ve şaftlarla geniş bir uyumluluk sunar. Bu standartlaşma, yeni sistem tasarımlarında veya mevcut sistem yükseltmelerinde kolay montaj ve hızlı entegrasyon imkanı sağlar.
T5 16-14 F-AL Triger Dişli Kasnak Hakkında Merak Edilenler ve Teknik Detaylar
Bu kasnak, T5 profil (metrik trapez dişli) ve 14mm genişliğindeki triger kayışlarla tam uyumlu olarak tasarlanmıştır. T5 profil kayışın diş aralığı (pitch) 5mm'dir. Farklı diş profiline veya genişliğe sahip kayışlar bu kasnakla doğru şekilde çalışmaz ve sisteme zarar verebilir.
T5 16-14 F-AL triger kasnaklar genellikle 6mm, 8mm, 10mm, 12mm gibi standart mil çapları için delik seçenekleriyle sunulur. Ancak Mermak CNC olarak projeye özel mil çaplarına göre (örneğin 14mm, 15mm) işleme hizmeti de sunabilmekteyiz. Sipariş verirken veya teklif alırken mil çapınızı belirtmeniz önemlidir.
Ürünün adındaki "F-AL" ibaresi, kasnağın "Flanşlı Alüminyum" malzemeden üretildiğini gösterir. Alüminyum, hafif yapısıyla ataleti düşürürken, genellikle eloksal kaplama (anodize) ile yüzey sertliği artırılır ve korozyon direnci sağlanır. Bu sayede standart endüstriyel ortamlarda yüksek aşınma ve korozyon direnci gösterir.
T5 16-14 F-AL kasnağın tork kapasitesi, kullanılan kayışın tipi ve kalitesi, mil çapı ve sistemin genel tasarımı gibi faktörlere bağlıdır. Ortalama bir değer vermek gerekirse, 14mm genişliğindeki T5 kayışlarla birlikte, doğru gerginlik ve hizalama ile yaklaşık 10-15 Nm tork taşıyabilir. Daha yüksek tork gerektiren uygulamalar için daha geniş kayışlar veya daha büyük dişli kasnaklar önerilir.
T5 16-14 F-AL kasnaklar, alüminyum yapısı sayesinde düşük atalet sunarak yüksek devir uygulamaları için uygundur. Genellikle 3000-5000 RPM aralığında sorunsuz çalışabilirler. Ancak maksimum devir, kayışın kalitesi, gerginliği, sistemin titreşim sönümlemesi ve rulman kalitesi gibi faktörlere bağlıdır. Aşırı yüksek devirlerde balans ayarı ve doğru montaj kritik önem taşır.
Kasnağı mile takarken milin temiz ve çapının uygun olduğundan emin olun. Kasnağın mile tam oturduğundan ve boşluk kalmadığından emin olduktan sonra setskur vidasını sıkmalısınız. Genellikle metrik M4 veya M5 setskur vidası kullanılır ve orta sıkılıkta (örn. M5 için 3-4 Nm) sıkılması yeterlidir. Aşırı sıkma mili veya kasnağı deforme edebilir, az sıkma ise kasnağın mil üzerinde kaymasına neden olabilir. Mümkünse tork anahtarı kullanın.
Triger kasnaklarının doğru hizalanması, kayışın ömrünü uzatmak, enerji kaybını azaltmak, gürültüyü engellemek ve sistemin verimli çalışmasını sağlamak için hayati öneme sahiptir. Kasnaklar arasındaki paralellik ve açısal hizalama milimetrik olarak ayarlanmalıdır. Bunun için lazerli hizalama aletleri veya hassas bir cetvel/gözlem ile flanşların aynı düzlemde olduğundan emin olunur. Kayışın bir tarafa yığılması veya kenarlarında aşınma görülmesi hizalama sorunu olduğunun işaretidir.
Standart T5 16-14 F-AL kasnaklar, kayış ve dişliler arasındaki tolerans nedeniyle teorik olarak minimum bir boşluğa (backlash) sahiptir. Ancak hassas konumlandırma gerektiren uygulamalar için, özel olarak "anti-backlash" özellikli kayışlar veya kasnaklar (örneğin konik sıkmalı veya çift dişli) tercih edilebilir. Bu kasnak, doğru kayış gerginliği ve hassas mil montajı ile boşluğu minimize etmeye yardımcı olur.
Aşırı gürültü veya titreşimin başlıca nedenleri: yanlış kayış gerginliği (çok gevşek veya çok gergin), kasnakların hizasız olması, aşınmış veya hasarlı kayış, kasnakta balanssızlık, milin veya rulmanların aşınması ya da gevşek montajdır. Tüm bu faktörler kontrol edilmeli ve düzeltilmelidir. Doğru gerginlik ve hizalama, sessiz ve titreşimsiz çalışma için temeldir.
T5 16-14 F-AL triger kasnaklar, alüminyum yapısı ve eloksal kaplaması sayesinde geniş bir sıcaklık aralığında (genellikle -30°C ile +90°C) ve standart endüstriyel nem oranlarında sorunsuz çalışır. Ancak doğrudan suya veya aşındırıcı kimyasallara maruz kalmaktan kaçınılmalıdır. Çok tozlu veya aşırı nemli ortamlar için özel korumalı kayışlar ve sistemler gerekebilir.
16 dişli bir T5 kasnak için pratik bilgiler: Dişli kasnağın dış çapı yaklaşık 24.5mm - 25.5mm civarındadır (referans çap 16 * 5mm / π ≈ 25.46mm). Flanş çapı ise kasnağın dış çapından biraz daha büyük olup yaklaşık 28mm - 30mm arasında değişir. Bu ölçüler, üretici toleranslarına göre küçük farklılıklar gösterebilir ve tasarımda dikkate alınmalıdır. Detaylı teknik çizimler için ürün sayfasındaki dökümanları inceleyebilirsiniz.
Mermak CNC olarak tüm ürünlerimiz, üretim hatalarına karşı 2 yıl süreyle garantilidir. Garanti kapsamı, ürünün normal kullanım koşullarında meydana gelen malzeme ve işçilik kusurlarını kapsar. Yanlış montaj, aşırı yükleme, uygunsuz kullanım veya dış etkenlerden kaynaklanan hasarlar garanti dışıdır. Garanti detayları için satış sonrası destek ekibimizle iletişime geçebilirsiniz.
Evet, T5 16-14 F-AL triger kasnaklarımızın bazı yedek parçaları (örneğin setskur vidaları veya bazı durumlarda flanşlar) ayrı olarak temin edilebilir. Özellikle setskur vidaları zamanla aşınabilir veya kaybolabilir. Yedek parça talepleriniz için teknik servisimizle iletişime geçerek stok durumu ve sipariş koşulları hakkında bilgi alabilirsiniz.
Kasnağın kendisi genellikle yoğun bakım gerektirmez. Ancak sistemin genel sağlığı için periyodik kontroller önemlidir: kayış gerginliğini kontrol etmek, kasnakların hizasını gözden geçirmek, kayışta aşınma veya yıpranma belirtileri aramak ve milin/rulmanların düzgün çalıştığından emin olmak kasnağın ömrünü doğrudan etkileyecektir. Aşırı tozlu ortamlarda yüzey temizliği de faydalı olabilir.
Montaj, kullanım veya ürünle ilgili herhangi bir teknik sorun yaşadığınızda, Mermak CNC teknik destek ekibimizle iletişime geçebilirsiniz. Telefon veya e-posta yoluyla bize ulaşarak uzmanlarımızdan detaylı yardım ve çözüm önerileri alabilirsiniz. Proje detaylarınızı ve yaşadığınız sorunu açıklamanız, daha hızlı ve etkili destek almanızı sağlayacaktır.
