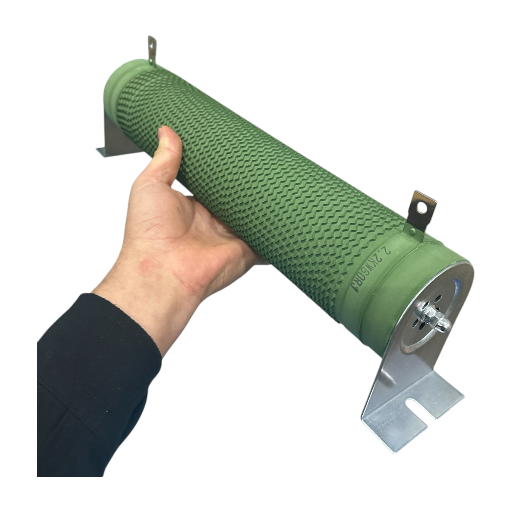

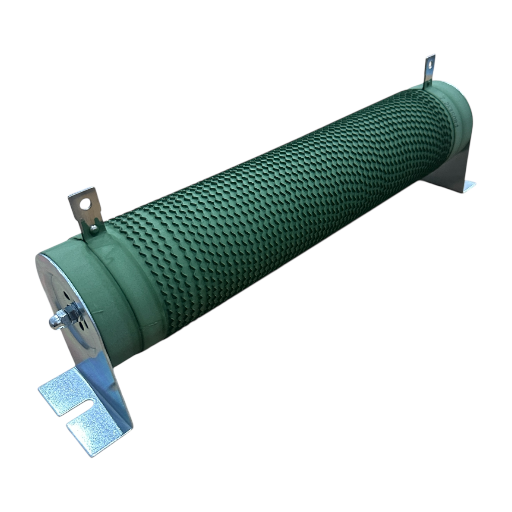

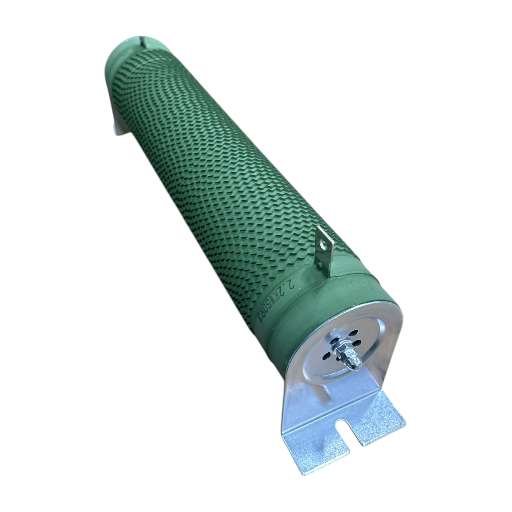

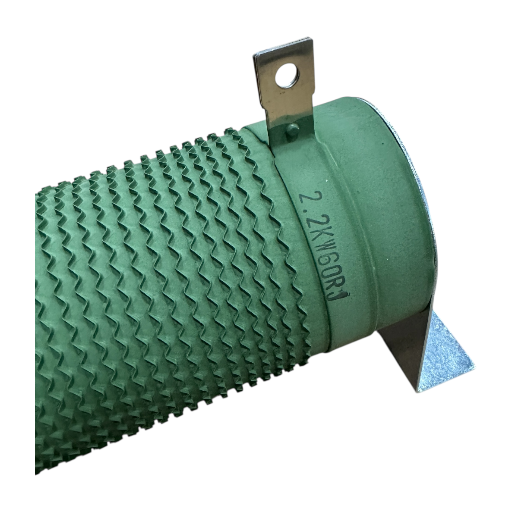

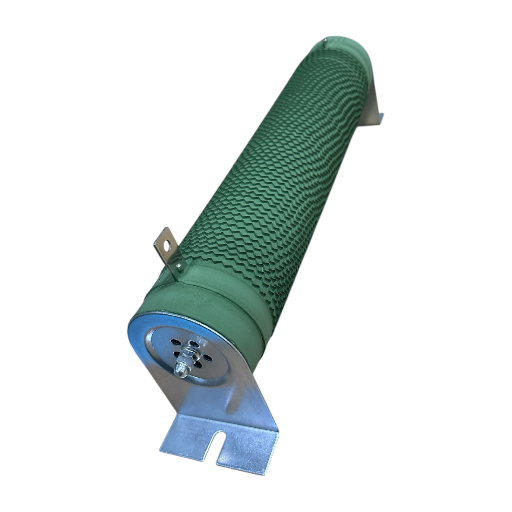

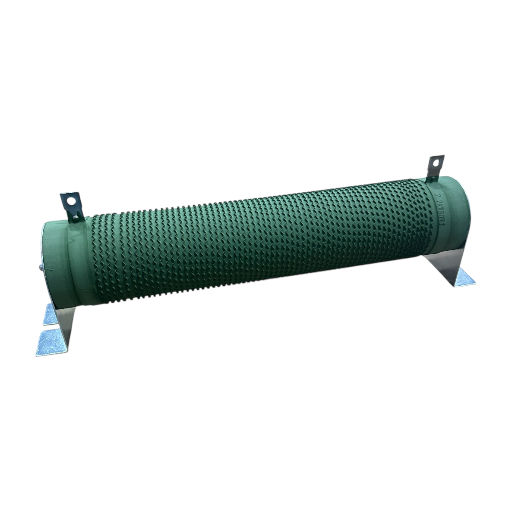

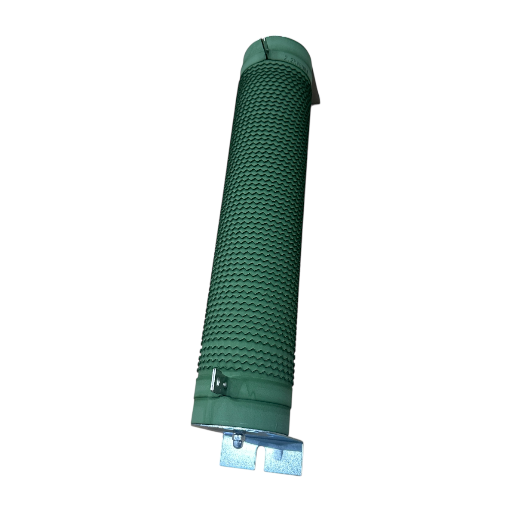

11 Kw Spindle Motor Sürücüsü Frenleme Direnci - 40 Ohm / 1500W Ağır Hizmet Tipi
Endüstriyel otomasyon ve makine kontrol sistemlerinde, yüksek atalet momentine sahip yüklerin hassas kontrolü, mühendislik disiplininin temel taşlarından biridir. Bir motoru çalıştırmak kadar, onu kontrollü, hızlı ve güvenli bir şekilde durdurmak da sistemin verimliliği ve güvenliği için hayati önem taşır. Bu noktada, 11 kW (15 HP) güç sınıfındaki motor sürücüleri için özel olarak tasarlanmış 40 Ohm / 1500W Frenleme Direnci, kritik bir bileşen olarak devreye girer. Motorun yavaşlaması veya bir yükün aşağı indirilmesi sırasında ortaya çıkan rejeneratif enerji (motorun jeneratör gibi çalışarak ürettiği ters gerilim), sürücünün DC bara voltajını tehlikeli seviyelere yükseltir. Bu direnç, bu fazla enerjiyi güvenli bir şekilde emerek ısıya dönüştürür ve sürücünüzü "Aşırı Voltaj (Over Voltage)" hatasından koruyarak sisteminizin kesintisiz ve stabil çalışmasını sağlar.
Sistem Performansını ve Güvenliğini Artıran Özellikler
- Üstün Termal Yönetim: Yüksek ısı transfer kabiliyetine sahip, eloksal kaplamalı alüminyum soğutucu gövde, frenleme sırasında oluşan 200°C üzerindeki anlık ısı şoklarını dahi etkin bir şekilde dağıtır. 1500W'lık tepe deşarj kapasitesi, en zorlu duruş senaryolarında bile güvenilir performans sunar.
- Optimize Edilmiş Direnç Değeri: 40 Ohm direnç değeri, 11 kW (15 HP) sürücülerin DC Bara kapasitesi ve IGBT frenleme ünitesi karakteristikleri ile tam uyumlu olarak hesaplanmıştır. Bu optimizasyon, sürücüye zarar vermeden maksimum frenleme torku elde edilmesini sağlar.
- Ağır Hizmet Tipi Endüstriyel Yapı: IP54 koruma sınıfına sahip olan bu direnç, toza, neme, titreşime ve korozyona karşı yüksek dayanıklılık gösterir. Bu sayede taş kırma tesisleri gibi zorlu endüstriyel ortamlarda dahi uzun ömürlü ve sorunsuz bir çalışma garanti eder.
- Sistem Kararlılığı ve Koruma: Rejeneratif enerjiyi etkin bir şekilde sönümleyerek sürücünün voltaj hatasına geçmesini engeller. Bu, özellikle vinç gibi uygulamalarda yük kontrolünün kaybedilmesini önler ve hem ekipmanın hem de operatörün güvenliğini en üst düzeye çıkarır.
Teknik Özet
- Model: Drc11000
- Uyumlu Sürücü Gücü: 11 kW (15 HP)
- Direnç Değeri: 40 Ohm (Ω)
- Maksimum Deşarj Gücü: 1500W
- Gövde Malzemesi: Eloksal Kaplamalı Alüminyum Soğutucu Blok
- Koruma Sınıfı: IP54 (Titreşime ve Korozyona Dayanıklı)
Detaylı Teknik Parametreler Tablosu
| Parametre | Değer | Açıklama |
|---|---|---|
| Uyumlu Sürücü Gücü | 11 kW / 15 HP | Bu güç sınıfındaki ve üzerindeki sürücülerle güvenli çalışma için tasarlanmıştır. |
| Nominal Direnç Değeri | 40 Ohm (Ω) | Sürücünün frenleme transistöründen güvenli akım çekilmesini ve etkili yavaşlama sağlar. |
| Sürekli Güç Kapasitesi | 1200W | Sık frenleme döngülerinde sürekli olarak harcayabileceği nominal güçtür. |
| Maksimum Deşarj Gücü (Peak) | 1500W | Acil duruş gibi anlık yüksek enerji boşalımı gerektiren durumlarda dayanabileceği tepe güçtür. |
| Gövde Malzemesi | Yüksek Isı İletkenliğine Sahip Alüminyum Profil (Eloksal Kaplamalı) | Mükemmel ısı dağılımı sağlar ve yüzeyi korozyona karşı korur. |
| Koruma Sınıfı | IP54 | Toza ve sıçrayan suya karşı korumalıdır, endüstriyel ortamlar için uygundur. |
Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.
Endüstriyel Uygulama Alanları
- CNC İşleme Merkezleri: Yüksek devirli Spindle motorlarının takım değişimi veya program sonu gibi anlarda hızlı ve hassas bir şekilde durdurulması için zorunludur.
- Kaldırma ve Taşıma Sistemleri: 11 kW motorlu vinç, asansör ve yürüyen merdivenlerde yükün aşağı indirilmesi sırasında motorun jeneratör modunda çalışmasını kontrol altına alır, fren güvenliği sağlar.
- Yüksek Ataletli Makineler: Santrifüjler, endüstriyel fanlar, volanlı presler, tamburlar ve karıştırıcılar gibi durması uzun süren sistemlerin acil duruş sürelerini kısaltır.
- Ağır Sanayi Makineleri: Taş kırma, haddehane, değirmen ve paketleme makinelerinde ani duruş gerektiğinde oluşan büyük kinetik enerjiyi güvenle sönümler.
⚠️ Kritik Montaj ve Kullanım Önerileri
Frenleme direncinin hatalı montajı, sürücünüzde geri dönülemez hasarlara yol açabilir. Lütfen aşağıdaki adımlara azami özen gösteriniz:
- Doğru Terminal Bağlantısı: Direnç kabloları, sürücünüzün klemens bloğunda bulunan PB (veya BR) ve (+) Pozitif DC Bara uçlarına bağlanmalıdır. Kabloların yönü (polaritesi) önemli değildir. KESİNLİKLE (-) Negatif DC Bara terminaline temas ettirmeyiniz! Bu durum, sürücünün IGBT modülünü anında patlatır.
- Yüksek Sıcaklık Uyarısı: Çalışma esnasında direnç yüzeyi 200°C ve üzeri sıcaklıklara ulaşabilir. Bu nedenle direnci, plastik kablo kanalları, PLC'ler, kablolar veya diğer ısıya duyarlı elektronik bileşenlerden uzağa, tercihen pano dışına veya iyi havalandırılan metal bir yüzeye monte ediniz.
- Yeterli Havalandırma: Direncin etrafında serbest hava akışının olduğundan emin olunuz. Kapalı ve havalandırmasız bir kutu içine monte etmek aşırı ısınmaya ve performans kaybına neden olabilir.
Teknik Uzman Notu
Bir frenleme direncinin seçimi, sadece sürücü gücüne bakılarak yapılmamalıdır. Uygulamanın frenleme sıklığı (duty cycle) ve duruş süresi de kritik faktörlerdir. Bu 11 kW için özel olarak tasarlanmış 40 Ohm'luk direnç, standart CNC ve vinç uygulamalarının büyük çoğunluğunda optimum performans sunar. Düşük omajlı bir direnç sürücünüzü riske atarken, yüksek omajlı bir direnç ise frenleme performansını düşürür. Bu ürün, alüminyum gövdesi sayesinde ısıyı verimli bir şekilde dağıtarak en zorlu frenleme çevrimlerinde bile sürücünüzün DC Bara voltajını güvenli seviyede tutmayı garanti eder. Sisteminizi korumak için doğru bileşeni seçmek, üretimin devamlılığı için yapılmış en iyi yatırımdır.
