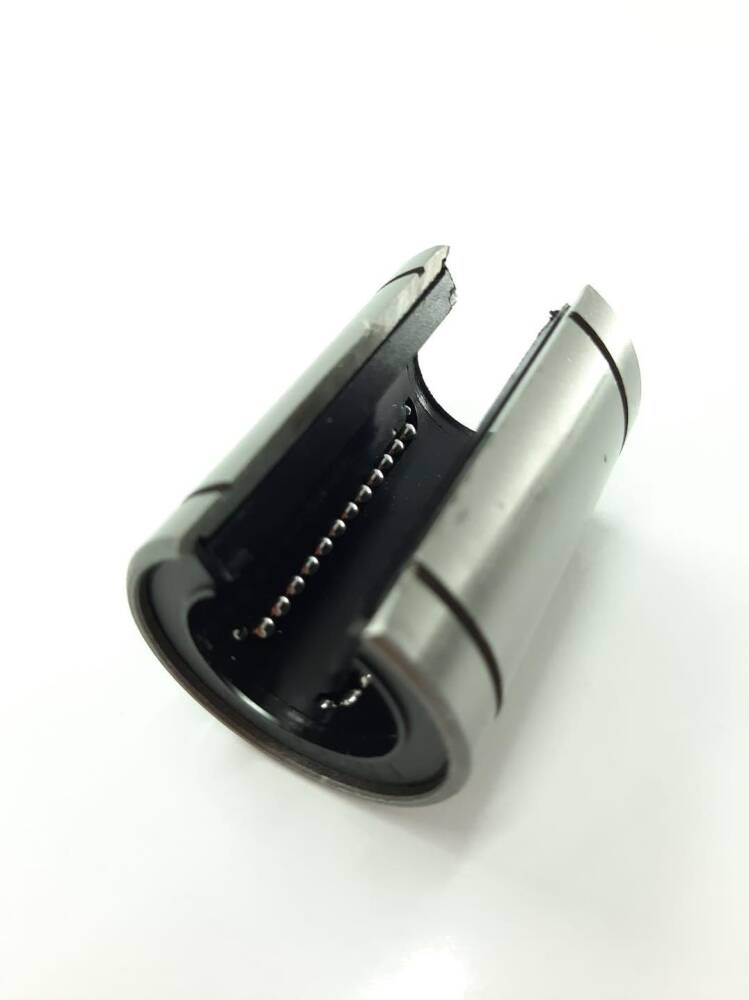

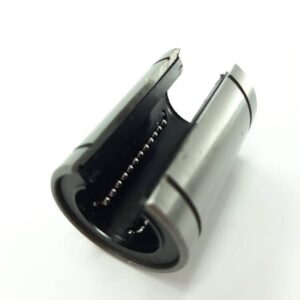

Lme 25 Uuop Lineer Rulman Yarıklı Tip, endüstriyel otomasyon sistemlerinde hassas ve güvenilir doğrusal hareket sağlamak üzere tasarlanmış, LME serisi Avrupa standartlarında bir lineer rulmandır. 25 mm mil çapına, 40 mm dış çapa ve 59 mm toplam boya sahip bu ürün, 25 mm şaftlar üzerinde yüksek performanslı lineer hareket uygulamaları için idealdir. Standart LM serisi lineer rulmanlara kıyasla daha büyük gövde boyutu ve dış çapı sayesinde, statik ve dinamik yük kapasiteleri artırılmış, bu da onu daha ağır yükler ve zorlu çalışma koşulları için uygun hale getirmiştir.
Bu rulmanın en belirgin özelliği olan "OP" (Open/Yarıklı) tasarımı, altı destek profili bulunan millerde sorunsuz entegrasyon için gövdenin bir kısmının açık bırakılmasıyla geliştirilmiştir. Bu sayede, milin alt kısmı boyunca uzanan destek profiliyle herhangi bir çakışma olmadan, tam doğrusal hareket yeteneği korunur. Uygun toleranslarda (g6–h6) taşlanmış millerle kullanıldığında, Lme 25 Uuop, düşük sürtünme kuvveti ve olağanüstü hassas konum tekrarlanabilirliği sağlayarak, özellikle yüksek hassasiyet gerektiren otomasyon uygulamalarında kritik bir rol oynar. Tipik dinamik yük kapasitesi yaklaşık 0.98 kN, statik yük kapasitesi ise 1.57 kN mertebesindedir, bu da geniş bir uygulama yelpazesinde güvenilir performans sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Detaylı Bilgi İçin: Ürün sayfasında bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak uzman ekibimizden anında ve doğru cevaplar alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır ve projelerinize özel çözümler sunar.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Lme 25 Uuop Lineer Rulman Yarıklı Tip, orta ve büyük ölçekli CNC freze, torna, lazer kesim ve plazma kesim makinelerinde eksenel hareketin sağlanmasında kilit bir bileşendir. Destekli lineer millerle birlikte kullanıldığında, yüksek işleme kuvvetleri altında dahi milin bükülmesini engelleyerek takımın veya iş parçasının hassas ve tekrarlanabilir konumlandırılmasını garantiler. Bu sayede, işleme kalitesi artırılırken, tezgahın genel rijitliği ve performansı yükseltilir.
Otomatik paketleme, dolum ve montaj hatlarında ürünlerin veya bileşenlerin hassas bir şekilde taşınması ve konumlandırılması kritik öneme sahiptir. Lme 25 Uuop, bu tür hatlarda kullanılan konveyör sistemleri, doldurma nozulları veya robotik tutucuların doğrusal hareketini sağlamak için idealdir. Yarıklı (OP) yapısı, milin altından desteklenmesine olanak tanıyarak uzun ömürlü ve güvenilir operasyon sağlarken, yüksek hız ve ivmelenmelerde dahi stabilite sunar.
Otomotiv üretim hatlarında, özellikle sac işleme makinelerinde (presler, bükme makineleri, kaynak robotları) ve montaj istasyonlarında ağır yüklerin hassas bir şekilde taşınması ve konumlandırılması gereklidir. Lme 25 Uuop, bu makinelerde lineer kılavuz elemanı olarak kullanılarak, yüksek dinamik yükler altında bile kararlı ve pürüzsüz bir hareket sağlar. Sertleştirilmiş bilya yolları ve etkili sızdırmazlık, zorlu çalışma ortamlarında dahi uzun ömürlü ve güvenilir bir performans sunar.
Endüstriyel robotların ve otomasyon sistemlerinin yardımcı lineer hareket eksenlerinde, Lme 25 Uuop Lineer Rulman, yüksek hassasiyet ve dayanıklılık sağlar. Özellikle robotik manipülatörlerin taşıma, yerleştirme veya alma görevlerinde ihtiyaç duyulan doğrusal kaydırma mekanizmalarında tercih edilir. Modüler yapısı ve kolay entegrasyonu sayesinde, mevcut sistemlere hızlı adaptasyon imkanı sunar ve robotların operasyonel verimliliğini artırır.
Lme 25 Uuop'un düşük sürtünmeli lineer hareketi, enerji tüketimini minimize eder ve makine çalışma hızlarını optimize eder. Hassas konumlandırma yeteneği, üretim süreçlerindeki atık oranını düşürerek genel operasyonel verimliliği önemli ölçüde artırır.
Sertleştirilmiş bilya yolları ve UU tip çift yönlü kauçuk keçeler, rulmanı toz, kir ve talaş gibi aşındırıcı etkenlere karşı korur. Bu üstün malzeme kalitesi ve tasarım, rulmanın zorlu endüstriyel koşullarda dahi uzun yıllar boyunca güvenilir ve kesintisiz çalışmasını sağlar, bakım maliyetlerini düşürür.
Yarıklı (OP) tasarımı, destekli lineer millerle kolay ve sorunsuz montaj imkanı sunar. Modüler yapısı sayesinde mevcut sistemlere hızlı entegrasyonu ve gerektiğinde kolayca değiştirilebilmesi, arıza sürelerini minimize eder ve üretim esnekliğini artırır.
LME 25 UUOP lineer rulmanın tipik dinamik yük kapasitesi yaklaşık 0.98 kN, statik yük kapasitesi ise 1.57 kN mertebesindedir. Bu değerler, orta boy CNC tezgah eksenleri, paketleme ve dolum hatları gibi uygulamalarda hassas konumlama ve orta seviye yük taşıma için yeterli performansı sunar.
LME 25 UUOP'nin "OP" (yarıklı/açık) yapısı, altından destek profili geçirilmiş lineer millerle kullanılmak üzere tasarlanmıştır. Bu sayede, milin altı boyunca uzanan destek profiliyle rulman gövdesi çakışmadan, daha rijit ve yüksek yük taşıma kapasitesine sahip sistemler oluşturulabilir.
Uzun servis ömrü, düşük sürtünme ve hassas hareket için milin yüzey sertliği genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olmalıdır. Ayrıca, rulman ile mil arasında uygun çalışmayı sağlamak adına g6–h6 toleransında bir mil kullanılması şarttır.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı kritik öneme sahiptir. Ayrıca, milin doğruluğu ve rulmanların paralellik hataları, sistemin genel performansı ve rulman ömrünü doğrudan etkileyeceğinden, montaj öncesi ve sonrası hizalama kontrolleri titizlikle yapılmalıdır.
Yüksek hız ve ivmelerde, rulmanın yağlama aralığı kısaltılmalı ve uygun viskozitede, lineer rulmanlar için özel olarak formüle edilmiş gres veya yağ seçilmelidir. Düzenli ve doğru yağlama, rulmanın ömrünü uzatır ve performansını korur.
Beklenmedik gürültü veya sürtünme artışı genellikle birkaç nedene bağlı olabilir: Yanlış mil toleransı, hatalı montaj ve hizalama, yetersiz veya yanlış yağlama, ortamdan kaynaklı kirlilik (toz, talaş girişi) veya rulmanın ömrünü doldurmaya başlamasıdır. Bu durumda sistemin kontrol edilmesi ve sorun kaynağının giderilmesi önemlidir.
UU tip kauçuk keçeler, rulmanı toz, talaş ve kir girişine karşı temel bir koruma ile donatır. Ancak, talaşlı imalat, MDF tozu veya metal talaşı gibi ağır endüstriyel ortamlarda, lineer mil üzerini körük, kapak veya sac muhafaza ile ekstra korumak, rulmanın servis ömrünü ciddi şekilde uzatacaktır.
LME serisi rulmanlar, Avrupa tipi ölçülendirilmiş olup, standart LM serisine göre genellikle daha büyük gövde boyu ve dış çapa sahiptir. Bu yapısal fark, LME serisinin daha yüksek yük kapasitesi sunmasını sağlar. LME 25 UUOP, daha ağır yükler veya daha talepkar uygulamalar için LM serisine göre daha uygun bir seçenektir.
Rulmanı gövdeye sabitlemek için genellikle H7 toleransında bir yuva (yatağı) önerilir. Bu tolerans, rulmanın yuvaya sıkı geçme ile sabitlenmesini sağlayarak, operasyon sırasında istenmeyen hareketleri ve titreşimleri minimuma indirir.
Ürünlerimizin garanti koşulları ve süresi satış sözleşmesinde belirtilmektedir. Herhangi bir arıza durumunda, Mermak CNC teknik ekibimizle iletişime geçerek detaylı destek alabilirsiniz. Projeniz ve yaşanan sorun hakkında bilgi vermeniz, hızlı ve etkili çözüm için önemlidir.
LME serisi lineer rulmanlar modüler bir yapıya sahip olsa da, uzun ömürlü ve hassas çalışma için ömrünü tamamlayan rulmanların komple değişimi genellikle önerilir. Keçeler gibi bazı dış parçalar teorik olarak değişebilir ancak iç mekanizmaya müdahale genellikle tavsiye edilmez. Gerekli yedek parçalar veya yeni rulmanlar için Mermak CNC ile iletişime geçebilirsiniz.
LME 25 UUOP, sertleştirilmiş bilya yolları sayesinde uzun servis ömrü sunar. Ömrünü uzatmak için doğru mil toleransında (g6–h6) bir mil kullanmak, hassas ve paralel montaj yapmak, düzenli aralıklarla uygun viskozitede gres ile yağlamak ve rulmanı toz/talaş gibi dış etkenlerden korumak büyük önem taşır.
Montaj veya kullanım sırasında yaşadığınız herhangi bir problemde, Mermak CNC teknik ekibimize doğrudan ulaşabilirsiniz. Projenizin detaylarını ve karşılaştığınız sorunu açıklayarak, uzmanlarımızdan hızlı ve etkili bir şekilde mühendislik desteği alabilirsiniz.
