Endüstriyel otomasyon sistemlerinin temel yapı taşlarından biri olan LME 20 UUOP Lineer Rulman, hassas hareket kabiliyeti ve yüksek yük taşıma kapasitesi ile öne çıkmaktadır. Özellikle 20 mm mil çapına sahip uygulamalar için tasarlanmış bu Avrupa tipi lineer rulman, 32 mm dış çapı ve 42 mm toplam boyu ile kompakt ancak güçlü bir çözüm sunar. Üstün mühendislik kalitesiyle üretilen bu komponent, makinelerde doğrusal hareketin pürüzsüz, tekrarlanabilir ve güvenilir bir şekilde gerçekleşmesini sağlayarak üretim süreçlerinde maksimum verimlilik ve hassasiyet hedeflerini destekler.

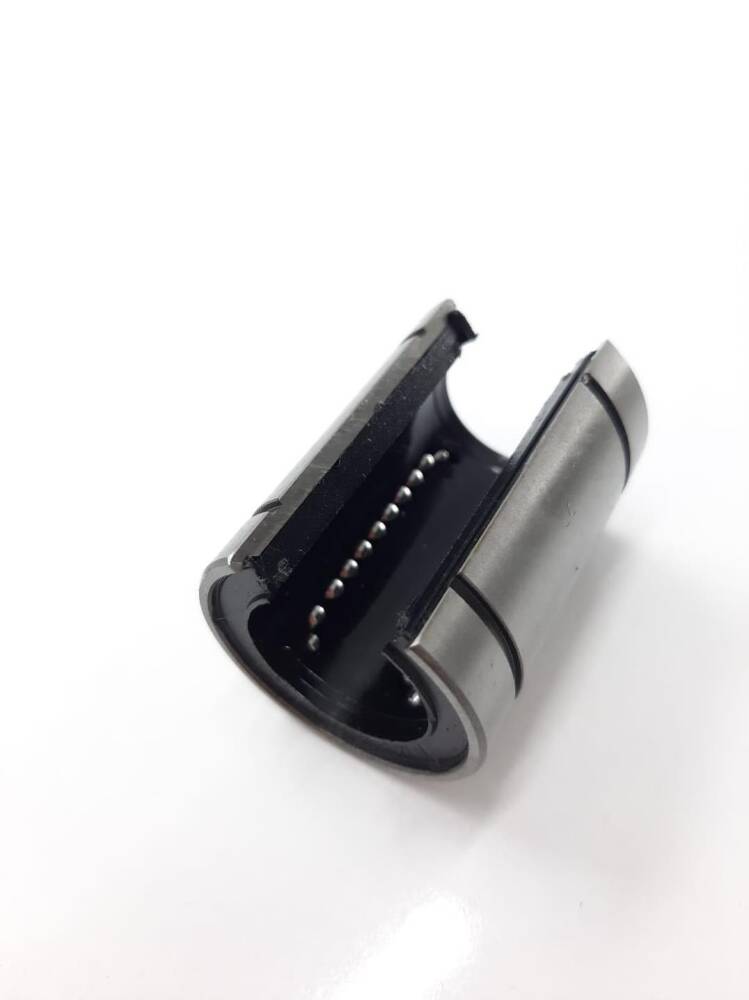

LME 20 UUOP modelinin en belirgin özelliklerinden biri, "OP" (Open/Yarıklı) yapısıdır. Bu özel tasarım, lineer milin altından geçen destek profilleriyle birlikte kullanılmak üzere gövdesinin bir kısmının açık bırakılmasıyla elde edilmiştir. Bu sayede, destekli millerde dahi herhangi bir çakışma olmadan kesintisiz bir lineer hareket sağlanır. Standart LM serisine kıyasla daha büyük gövde boyu ve dış çapı sayesinde artırılmış yük kapasitesi sunan bu rulman, sertleştirilmiş bilya yolları ve UU tipi çift dudaklı keçeleri ile zorlu endüstriyel koşullara karşı dayanıklılık ve uzun servis ömrü vaat eder. Taşlanmış g6–h6 toleranslı millerle eşleştirildiğinde, minimum sürtünme ve yüksek konumlandırma hassasiyeti sunarak kritik uygulamalarda fark yaratır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha Detaylı Bilgi: Ürün ile ilgili daha kapsamlı teknik veriler veya özel sorularınız için, ürün sayfasında bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak CNC, teknik konularda her zaman yanınızdadır.
LME 20 UUOP Lineer Rulman'ın performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
LME 20 UUOP, orta ölçekli CNC freze, torna ve lazer kesim tezgahlarının X, Y veya Z eksenlerinde hassas ve stabil hareket sağlamak için idealdir. Yarıklı tasarımı sayesinde, altı desteklenmiş millerle birlikte kullanılarak yüksek rijitlik ve doğru konumlandırma gerektiren uygulamalarda kesintisiz performans sunar. Özellikle tezgahların işleme hassasiyetini doğrudan etkileyen hareketli kızak sistemlerinde güvenilir bir çözüm ortağıdır.
Gıda, ilaç ve diğer endüstriyel sektörlerdeki paketleme ve dolum makinelerinde, ürünlerin milimetrik hassasiyetle konumlandırılması kritik öneme sahiptir. LME 20 UUOP, yüksek tekrarlanabilirlik ve düşük sürtünme özellikleri sayesinde, bu tür hatlarda hareket eden konumlama arabalarında veya ürün itme mekanizmalarında hızlı ve doğru hareket sağlayarak üretim verimliliğini artırır.
Otomotiv endüstrisinde ve sac işleme tesislerinde kullanılan ağır hizmet tipi makinelerde, malzeme besleme üniteleri veya kalıp taşıma sistemleri gibi alanlarda LME 20 UUOP lineer rulmanlar tercih edilebilir. Yüksek statik ve dinamik yük kapasitesi, bu tip uygulamalarda karşılaşılan şok yüklerine ve sürekli ağır çalışma koşullarına dayanıklılık göstererek sistemin uzun ömürlü ve sorunsuz çalışmasını temin eder.
Endüstriyel robotların ana eksenlerinin yanı sıra, robotun çalışma alanını genişleten veya belirli görevler için ek hareket kabiliyeti sağlayan yardımcı lineer eksenlerde LME 20 UUOP kullanılabilir. Örneğin, bir robotun montaj hattı boyunca hareket etmesini sağlayan bir kızak sistemi veya özel bir takımın hassas bir şekilde ileri-geri hareket ettirilmesi gereken uygulamalarda güvenilir bir lineer kılavuz görevi görür.
Düşük sürtünme katsayısı ve hassas konumlandırma yeteneği sayesinde, makineler daha az enerji tüketir ve daha hızlı, daha doğru hareketler gerçekleştirir. Bu durum, üretim döngü sürelerini kısaltarak genel operasyonel verimliliği artırır ve çıktı kalitesini yükseltir.
Sertleştirilmiş bilya yolları, yüksek kaliteli malzemeler ve etkili UU tipi sızdırmazlık sistemi, rulmanın aşınma ve dış etkenlere karşı direncini artırır. Bu kombinasyon, rulmanın daha uzun süre performansını korumasını ve bakım maliyetlerinin düşmesini sağlar.
Standart Avrupa LME serisi ölçülerine uygun tasarımı ve modüler yapısı sayesinde, mevcut sistemlere kolayca entegre edilebilir veya yeni tasarımlarda hızlıca kullanılabilir. Bu, montaj sürelerini kısaltır ve mühendislik süreçlerinde esneklik sunar.
LME 20 UUOP'nin "OP" (Open/Yarıklı) yapısı, özellikle altı destek profili bulunan millerde (supported shafts) kullanılmak üzere tasarlanmıştır. Bu yarık, milin altındaki destek profiliyle çakışmadan hareket etmesini sağlar. Desteksiz, tam yuvarlak miller üzerinde de kullanılabilir ancak bu durumda yarıklı yapının sağladığı özel bir avantaj olmaz. Desteksiz mil için kapalı tip (UU) LME serisi modeller de mevcuttur.
LME 20 UUOP Lineer Rulman Yarıklı Tip için katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 0.86 kN (86 kgf), statik yük kapasitesi ise 1.37 kN (137 kgf) mertebesindedir. Bu değerler, rulmanın ömrünü ve performansını etkileyen hız, ivme ve çalışma çevrimi gibi faktörlerle birlikte değerlendirilmelidir. Uygulamanızdaki gerçek yükleri, şok yüklerini ve çalışma koşullarını Mermak CNC teknik ekibiyle paylaşarak rulmanın uygunluğunu teyit etmeniz en doğrusudur.
Hassas ve sessiz bir çalışma için LME 20 UUOP ile kullanılacak milin g6–h6 toleransında taşlanmış ve sertleştirilmiş (58–62 HRC) olması kritik öneme sahiptir. Rulmanın monte edileceği gövde yuvası için ise genellikle H7 toleransı önerilir. Bu toleranslar, rulmanın mil üzerinde düşük sürtünme ile hareket etmesini ve gövdeye sıkı bir şekilde oturmasını sağlayarak titreşimi ve gürültüyü minimize eder.
Yüksek hız ve ivmelenmelerde yağlama aralığı kısaltılmalıdır. Standart uygulamalarda periyodik bakım kapsamında uygun lineer rulman gresinin yenilenmesi tavsiye edilir. Genellikle Lityum sabunlu, NLGI 1 veya 2 sınıfı mineral bazlı endüstriyel rulman gresleri tercih edilir. Ancak, rulman üreticisinin veya Mermak CNC teknik ekibinin önerdiği özel lineer rulman greslerini kullanmak, rulman ömrünü uzatacaktır.
Yeni bir rulmanın ses yapması veya takılması birkaç nedenden kaynaklanabilir: Mil ve yuva toleranslarının uygun olmaması, milin eğri olması veya paralellik hataları, montaj sırasında yanlış sıkma torkları veya hizalama hataları, rulman içine toz/talaş girmesi veya yetersiz/yanlış yağlama. Montaj öncesi hizalama kontrolü ve doğru mil seçimi bu tür sorunları önlemek için kritiktir.
Rulman ömrünü uzatmak için 58–62 HRC sertliğinde, taşlanmış g6–h6 toleranslı mil kullanın. Montajda mil doğruluğu ve paralellik hatalarını minimize edin, yükün rulmanlar arasında dengeli dağılmasını sağlayın. Çalışma koşullarına uygun viskozitede gres/yağ ile periyodik yağlama yapın. Özellikle tozlu veya talaşlı ortamlarda körük, kapak gibi ek koruyucular kullanarak UU tip keçeleri destekleyin.
LME 20 UUOP, Avrupa tipi ölçülendirilmiş LME serisine aittir. Standart LM serisine göre gövde boyu (42 mm) ve dış çapı (32 mm) daha büyük seçilmiştir. Bu daha büyük yapı sayesinde, LME serisi rulmanların yük kapasitesi artırılmıştır (Dinamik 0.86 kN, Statik 1.37 kN). Özellikle daha yüksek yükler ve daha zorlu endüstriyel uygulamalar için tercih edilir.
"UU" tip sızdırmazlık, rulmanın her iki tarafında bulunan kauçuk keçeleri ifade eder. Bu keçeler, rulman içine toz, talaş ve kir girişine karşı temel bir koruma sağlar ve içindeki yağlayıcının dışarı sızmasını engeller. Çoğu standart endüstriyel ortam için yeterli koruma sunar. Ancak, çok aşındırıcı veya yoğun kirli ortamlarda milin üzerini ek bir körük, kapak veya sac muhafaza ile korumak rulman ömrünü ciddi şekilde uzatacaktır.
Evet, LME 20 UUOP Lineer Rulman Yarıklı Tip, 20 mm mil çapı sınıfındaki LM/LME serisi rulmanlar gibi, orta boy CNC tezgah eksenleri, paketleme hatları gibi endüstriyel uygulamaların yanı sıra, 3D yazıcı, küçük CNC router ve lazer kesici gibi hobi/profesyonel projelerde de yüksek doğruluk ve tekrarlanabilirlik sağlayarak en yaygın kullanılan lineer yatak çözümlerindendir. Düşük sürtünmesi ve hassas konum tekrarlanabilirliği sayesinde her iki segmentte de başarılı performans gösterir.
LME 20 UUOP Lineer Rulman Yarıklı Tip, modüler bir yapıya sahiptir. Genellikle, lineer rulman bloğu bütün olarak değiştirilir. Ancak, Mermak CNC ile iletişime geçerek rulmanın özel durumuna göre parça temini veya onarım seçeneklerini görüşebilirsiniz. Modüler yapı, stok yönetimini ve gerektiğinde değiştirmeyi kolaylaştırır.
Mermak CNC, tüm endüstriyel ürünlerinde olduğu gibi LME 20 UUOP Lineer Rulman Yarıklı Tip için de standart garanti koşulları sunmaktadır. Garanti süresi ve detayları hakkında en güncel ve net bilgiyi Mermak CNC satış departmanı veya teknik servisi ile iletişime geçerek alabilirsiniz. Üretim hatalarına karşı garanti kapsamında değerlendirme yapılacaktır.
Evet, bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı kritik öneme sahiptir. Rulmanların doğru hizalanması ve millerin paralelliğinin korunması, rulman ömrünü ve sistemin hassasiyetini doğrudan etkiler. Yükün rulmanlar arasında dengeli dağılmasını sağlamak için montaj hassasiyetine ve gerekli hesaplamalara dikkat edilmelidir. Aksi takdirde, erken aşınma veya takılma sorunları yaşanabilir.
Mil yüzey sertliğinin 58–62 HRC aralığında olması, bilya yollarının aşınmaya karşı yüksek direncini garanti eder ve rulmanın uzun servis ömrü için esastır. Eğer daha yumuşak bir mil kullanılırsa, rulmanın içindeki bilyalar mil yüzeyinde izler (brinelling) oluşturarak milin ve rulmanın hızla aşınmasına, sesli çalışmasına ve hassasiyet kaybına neden olur. Bu durum, rulmanın ömrünü ciddi şekilde kısaltır ve performansını düşürür.
LME 20 UUOP Lineer Rulman Yarıklı Tip, uygun toleransta taşlanmış g6–h6 mil ile kullanıldığında düşük sürtünme kuvveti ve yüksek hassasiyet sunar. Bu kombinasyonla, endüstriyel otomasyon ve CNC uygulamaları için gereken hassas konum tekrarlanabilirliği sağlanabilir. Elde edilecek kesin tekrarlanabilirlik değeri, milin doğruluğu, montaj hassasiyeti, tahrik sistemi ve kontrolcü gibi diğer sistem bileşenlerine de bağlıdır. Ancak, rulman kendi başına yüksek tekrarlanabilirlik potansiyeline sahiptir.
Kararsız kaldığınız veya projenize en uygun lineer rulman çözümünü belirlemek istediğiniz durumlarda, Mermak CNC teknik ekibi ile iletişime geçmenizi şiddetle tavsiye ederiz. Projenizin detaylarını (taşıyacağınız yük, hız/ivme değerleri, strok, ortam koşulları vb.) paylaşarak, doğru LM/LME serisi rulman ve mil kombinasyonunu seçme konusunda mühendislik desteği alabilirsiniz.
