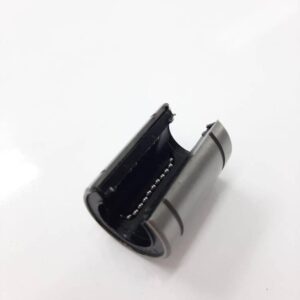

Endüstriyel otomasyon sistemlerinin temel yapı taşlarından biri olan LME 16 UUOP Lineer Rulman Yarıklı Tip, 16 mm şaftlar üzerinde hassas ve akıcı doğrusal hareket sağlamak üzere tasarlanmış, Avrupa tipi ölçülendirilmiş, kapalı seri bir lineer rulmandır. Standart LM serisine kıyasla, daha büyük gövde boyutu ve dış çapı sayesinde artırılmış yük taşıma kapasitesine sahiptir. Bu özellik, sistem mühendislerine daha yüksek operasyonel güvenilirlik ve uzun ömürlü performans sunarken, özellikle ağır ve orta dereceli yüklerin bulunduğu uygulamalarda optimum çözüm sağlar. Yüksek kaliteli malzemeler ve hassas işçilikle üretilen bu rulman, endüstriyel makinelerinizin kritik hareket eksenlerinde üstün kararlılık ve tekrarlanabilirlik vaat eder.

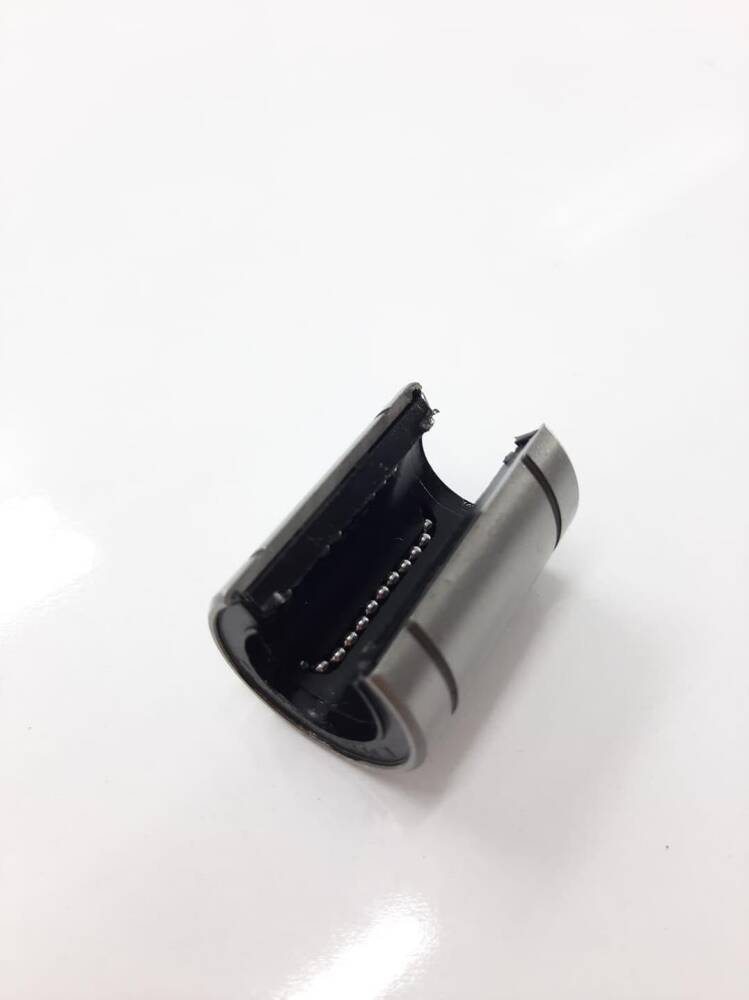

LME 16 UUOP'un 'OP' (Open/Yarıklı) yapısı, özellikle altı destek profili bulunan lineer millerle uyumlu çalışabilmesi için özel olarak tasarlanmıştır. Bu yarıklı gövde, milin alt kısmında uzanan destek profilinin, rulmanın hareketini engellemeden geçişine olanak tanır, böylece uzun stroklu ve yüksek yük kapasiteli lineer sistemlerde montaj kolaylığı ve kesintisiz çalışma sağlar. Uygun toleranslarda (g6–h6) taşlanmış millerle kullanıldığında, minimum sürtünme kuvveti ile son derece hassas konum tekrarlanabilirliği ve akıcı hareket karakteristiği sunar. Tipik dinamik yük kapasitesi yaklaşık 0.78 kN, statik yük kapasitesi ise 1.18 kN mertebesinde olup, geniş bir uygulama yelpazesine hitap eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
LME 16 UUOP Lineer Rulman, hassas işleme gerektiren orta ölçekli CNC freze, torna ve lazer kesim tezgahlarının X, Y veya Z eksenlerinde, takım hareketlerinin yüksek doğruluk ve tekrarlanabilirlik ile sağlanması için ideal bir çözümdür. Yarıklı yapısı sayesinde destek profilli millerle kullanılarak eksenel rijitliği artırır, böylece işleme kalitesini ve yüzey pürüzsüzlüğünü optimize eder.
Otomatik paketleme, şişeleme ve dolum makinelerinde ürünlerin doğru ve hızlı bir şekilde konumlandırılması gereken taşıma arabaları ve itme sistemlerinde, LME 16 UUOP kesintisiz ve güvenilir çalışma sağlar. Yüksek tekrarlanabilirlik özelliği, ürün israfını minimize ederken üretim hızını ve verimliliğini artırır.
Pres makineleri, sac bükme tezgahları ve montaj hatlarında, ağır yük altında dahi pürüzsüz ve hassas doğrusal hareketin kritik olduğu kılavuz sistemlerinde LME 16 UUOP uzun ömürlü performans sunar. Özellikle destekli millerle birlikte kullanıldığında, yüksek dinamik yükleri absorbe ederek sistemin stabilitesini ve operasyonel güvenliğini artırır.
Montaj robotlarının veya taşıma sistemlerinin yardımcı eksenlerinde, robot kolunun belirli bir doğrultuda ek hareketler yapması gereken uygulamalarda LME 16 UUOP tercih edilir. Bu rulman, robotun hassas pozisyonlama kabiliyetini destekleyerek, karmaşık montaj görevlerinde dahi yüksek doğruluk ve hız ile operasyonel esneklik sağlar.
Düşük sürtünme katsayısı ve optimize edilmiş bilya sirkülasyonu sayesinde enerji kaybını minimize eder, sistemin genel verimliliğini artırır. Akıcı ve titreşimsiz hareket kabiliyetiyle üretim döngü sürelerini kısaltmaya ve operasyonel hızları artırmaya yardımcı olur.
Yüksek kaliteli çelikten imal edilmiş sertleştirilmiş bilya yolları ve etkin sızdırmazlık elemanları (UU tipi keçeler) sayesinde aşınmaya karşı üstün direnç gösterir. Bu dayanıklılık, bakım periyotlarını uzatarak işletme maliyetlerini düşürür ve toplam sahip olma maliyetini optimize eder.
Standart LME serisi ölçülerine sahip olması ve yarıklı (OP) tasarımı sayesinde, altı destek profilli millerle dahi mevcut veya yeni tasarlanan sistemlere kolayca entegre edilebilir. Montajı pratik ve hızlıdır, bu da devreye alma sürelerini kısaltır.
Yüksek kaliteli malzemeler, hassas üretim toleransları ve etkili sızdırmazlık sistemi, rulmanın uzun süre sorunsuz çalışmasını sağlar. Bu sayede periyodik bakım ihtiyacı azalır, duruş süreleri minimize edilir ve işletme sürekliliği artırılır.
Standart uygulamalarda LME 16 UUOP lineer rulman için taşlanmış g6–h6 mil toleransı tercih edilir. Gövde yuvası için ise genellikle H7 toleransı önerilir; böylece rulman, yuvasına sıkı geçme ile sabitlenebilir. Bu toleranslar, düşük sürtünme kuvveti ve hassas konum tekrarlanabilirliği için kritik öneme sahiptir.
Üründeki UU tip kauçuk keçeler temel korumayı sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlarda lineer mil üzerini körük, kapak veya sac muhafaza ile korumak, rulmanın servis ömrünü ciddi şekilde uzatacaktır. Bu ek koruma, keçelerin ömrünü de artırır.
Evet, 16 mm mil çapı sınıfındaki LM/LME serisi rulmanlar, 3D yazıcı, küçük CNC router, lazer kesici ve benzeri hobi/profesyonel projelerde en yaygın kullanılan lineer yatak çözümlerindendir. Özellikle destekli millerle OP tipi sayesinde daha rijit ve kararlı sistemler kurulabilir.
Rulman, montaj öncesi üretici tarafından genellikle greslenmiş olarak gelir. Yoğun kullanım, yüksek hızlar ve ağır yükler altında periyodik bakım kapsamında uygun viskozitede lineer rulman gresinin yenilenmesi tavsiye edilir. Yüksek hız ve ivmelerde yağlama aralığı kısaltılmalı ve uygun viskozitede gres/yağ seçilmelidir.
LME 16 UUOP'un katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 0.78 kN (780N), statik yük kapasitesi ise 1.18 kN (1180N) mertebesindedir. Projenizdeki maksimum taşıma yükünü, hız ve ivme değerlerini bu kapasitelerle karşılaştırarak yeterli olup olmadığını belirleyebilirsiniz. Kararsız kaldığınız durumlarda Mermak CNC teknik ekibinden destek almanız önerilir.
OP (yarıklı/açık) yapı, altı destek profili bulunan millerde kullanılmak üzere tasarlanmıştır. Bu sayede milin altı boyunca uzanan destek profili ile çakışma olmadan hareket edebilir. Bu, özellikle milin bükülmesini engellemek ve daha rijit bir lineer sistem kurmak istediğiniz uygulamalar için büyük bir avantaj sağlar.
LME 16 UUOP lineer rulmanlar, yüzey sertliği genellikle 58–62 HRC aralığında, hassas taşlanmış ve tercihen krom kaplı 16 mm çapında millerle kullanılmalıdır. Bu özellikler, rulmanın bilya yollarının ve milin uzun ömürlü, düşük sürtünmeli ve hassas çalışmasını garantiler.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı kritik öneme sahiptir. Mil doğruluğu ve paralellik hataları, rulman ömrünü doğrudan etkiler, bu yüzden montaj öncesi detaylı hizalama kontrolü yapılması, sistemin hassasiyetini ve ömrünü uzatacaktır.
Rulmanın sesli veya titreşimli çalışmasının ana nedenleri genellikle yanlış mil toleransı (örneğin g6-h6'dan farklı), yetersiz veya yanlış tip yağlama, milin doğruluğundaki veya paralelliğindeki hatalar ya da montajdaki hizasızlık olabilir. Uygun toleranslarda taşlanmış mil, doğru montaj ve düzenli yağlama ile bu sorunların önüne geçilebilir.
LME serisi lineer rulmanlar, standart LM serisine göre Avrupa tipi ölçülendirilmiştir. LME 16 UUOP örneğinde olduğu gibi, LME serisi genellikle gövde boyu ve dış çapı daha büyük seçilerek yük kapasitesi artırılmıştır. Bu durum, LME serisini daha ağır yükler ve daha zorlu uygulamalar için tercih edilebilir kılar.
Evet, LME 16 UUOP, sertleştirilmiş bilya yolları ve düşük sürtünme özelliği sayesinde yüksek hız ve ivmelerde kullanılabilir. Ancak bu tür uygulamalarda rulmanın aşırı ısınmasını ve ömrünün kısalmasını önlemek için yağlama aralığı kısaltılmalı ve yüksek hızlı uygulamalara uygun viskozitede özel lineer rulman gresi veya yağı seçilmelidir.
LME 16 UUOP modüler yapısı sayesinde montajı nispeten kolaydır. Ancak rulmanın gövde yuvasına H7 toleransında sıkı geçme ile sabitlenmesi önemlidir. Montaj sırasında rulmana ve mile zarar vermemek için uygun pres veya yavaşça vurma teknikleri kullanılmalı, bilya yollarına direkt darbe gelmemesine dikkat edilmelidir.
LME 16 UUOP, sertleştirilmiş bilya yolları sayesinde uzun servis ömrü sunar. Ancak ömür, taşıdığı yük, çalışma hızı, yağlama kalitesi, milin doğruluğu ve çevresel koşullar gibi birçok faktöre bağlıdır. Doğru mil toleransı, düzenli bakım, uygun montaj ve çevresel koruma ile maksimum ömre ulaşılabilir.
Üründeki UU tip sızdırmazlık keçeleri gibi aşınan parçalar genellikle yedek parça olarak temin edilebilir. Ancak rulman içi bilya veya bilya yollarının ciddi şekilde hasar görmesi durumunda, rulmanın tamamının değiştirilmesi tavsiye edilir. Çünkü hassas iç yapısı nedeniyle yerinde tamiri pratik veya ekonomik değildir. Mermak CNC teknik ekibi bu konuda size yardımcı olacaktır.
LME 16 UUOP lineer rulmanınızla ilgili herhangi bir teknik sorun, montaj yardımı veya uygulama danışmanlığı ihtiyacınız olduğunda, Mermak CNC teknik destek ekibi ile iletişime geçebilirsiniz. Proje detaylarınızı paylaşarak hızlı ve çözüm odaklı teknik destek alabilirsiniz.
