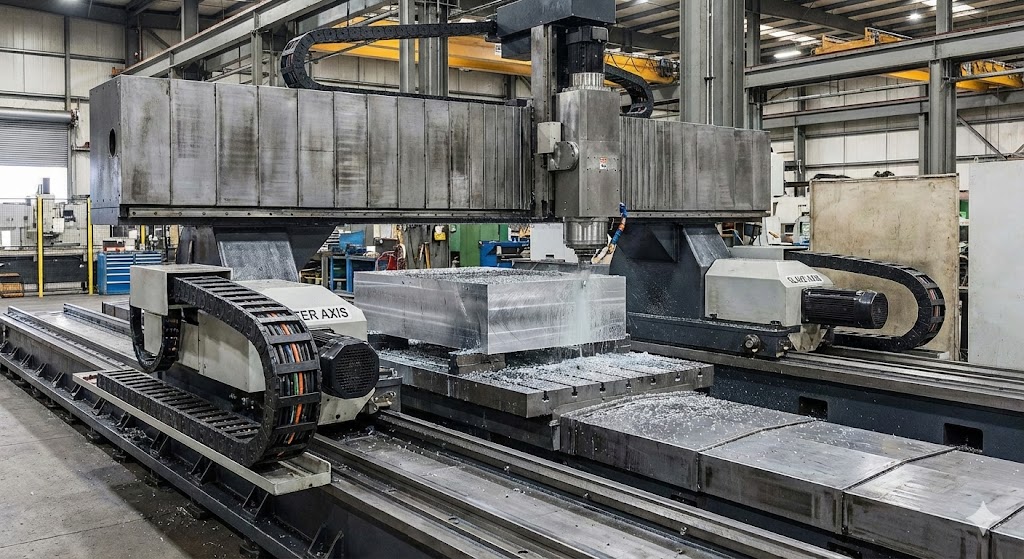

Gantry mode, CNC makinelerde aynı eksen üzerindeki iki servo motorun senkronize ve hassas bir şekilde kontrol edilerek köprünün yamulmadan hareket etmesini sağlayan ileri bir yöntemdir.
Servo motorları gantry mode ile kullanmak, gantry (köprü) yapılı CNC makinelerde aynı eksen üzerinde çalışan iki servo motorun, her birinin kendi encoder geri bildirimiyle bağımsız ama tek bir eksen gibi kontrol edilmesi yöntemidir. Bu sistemde motorlar sadece komutları kopyalamaz; kontrolcü, sağ ve sol motorun gerçek pozisyonunu sürekli karşılaştırır ve aradaki farkı anlık olarak düzeltir. Sonuç olarak gantry köprü, yük dengesizliği, hızlanma veya ani yön değişimlerinde bile yamulmadan, kare ve paralel kalır. Bu nedenle Gantry Mode, servo sistemlerde endüstriyel standart kabul edilir. Nasıl yapılır? Öncelikle CNC kontrolcünün (Syntec, Beckhoff, Siemens, Fanuc vb.) veya servo sürücülerin Gantry Mode / True Gantry / Dual Axis desteği olması gerekir. Aynı eksen üzerinde çalışan iki servo motor, kontrolcüde tek eksen (ör. X) altında tanımlanır ancak her motorun encoder’ı ayrı ayrı okunur. Referans alma (homing) sırasında motorlar bağımsız hareket ederek köprü otomatik olarak karelenir (square alma). Çalışma esnasında ise kontrolcü, iki encoder arasındaki farkı sürekli izler ve mikron seviyesinde düzeltmeler yapar.
Gantry Mode, servo motorların sunduğu encoder avantajını tam kapasiteyle kullanan bir yöntemdir. Özellikle büyük ve ağır CNC köprü sistemlerinde ortaya çıkabilecek yamulma (skew) sorununu ortadan kaldırır. Klasik master-slave veya elektronik dişli (electronic gear) sistemlerinde, bir motor diğerini takip ederken mekanik boşluklar, yük farklılıkları veya motor tepkime sürelerindeki küçük farklar zamanla köprünün paralelliğini bozabilir. Gantry Mode ise her iki motoru bağımsız geri besleme ile sürekli izlediği için, bu tür sapmaları anında tespit edip düzelterek makinenin her zaman geometrik olarak doğru kalmasını sağlar. Bu sayede iş parçalarında yüksek hassasiyet ve tekrarlanabilirlik elde edilirken, makinenin mekanik ömrü de uzar.
Gantry Mode kurulumu, standart servo sistemlere göre daha fazla teknik bilgi ve uyumlu donanım gerektirir. Temel gereksinim, Gantry Mode'u destekleyen gelişmiş bir CNC kontrolcü veya servo sürücü sistemidir. Kurulum adımları genellikle şunları içerir: İlk olarak, her bir gantry motoru ve encoder'ı kontrolcüye ayrı ayrı tanımlanır. Ardından, kontrolcü yazılımında bu iki motorun tek bir eksen altında Gantry Mode olarak çalışacağı belirtilir. Referans alma (homing) prosedürü, köprüyü hassas bir şekilde karelemek için özel bir sekans izler; bu aşamada motorlar bağımsız hareket ederek köprüyü referans noktasına hizalar. Parametre ayarları, her motorun kazançları ve Gantry Mode'a özgü sapma toleransları dikkatlice yapılandırılmalıdır. MERMAK CNC olarak bu tür kurulumlarda teknik destek ve danışmanlık hizmetleri sunmaktayız.
Gantry Mode, özellikle yüksek hassasiyet, yüksek hız ve ağır yük taşıma kapasitesi gerektiren endüstriyel CNC uygulamalarında vazgeçilmezdir. Uzun tablalı CNC router'lar, büyük plaka işleme merkezleri, taş işleme makineleri, metal kesim makineleri ve kompozit işleme tezgahları gibi gantry yapısına sahip makineler Gantry Mode'dan en çok fayda sağlayanlardır. Bu sistem, köprünün stabil ve paralel kalmasını sağlayarak işleme kalitesini artırır, takım ömrünü uzatır ve malzeme firesini azaltır. Özellikle mimari, havacılık, otomotiv ve kalıpçılık gibi sektörlerde milimetrenin binde biri hassasiyetinde çalışma ihtiyacı duyan işletmeler için Gantry Mode, verimlilik ve rekabet avantajı sunan kritik bir teknolojidir.
Gantry Mode sistemlerinin kurulum ve maliyeti, daha basit slave veya elektronik dişli sistemlerine göre genellikle daha yüksektir. Bu durum, daha sofistike kontrolcü yazılımları, daha hassas kalibrasyon süreçleri ve bazen özel donanım gereksinimlerinden kaynaklanır. Ancak uzun vadede değerlendirildiğinde, Gantry Mode'un sunduğu avantajlar bu başlangıç yatırımını fazlasıyla amorti eder. Mekanik aşınmanın azalması, ölçüsel hataların önlenmesi, üretim kalitesinin artması ve makinenin endüstriyel kararlılığının yükselmesi, işletmeler için önemli tasarruflar ve kazançlar anlamına gelir. Özellikle profesyonel üretim yapan ve uzun ömürlü, güvenilir bir CNC makinesi arayan işletmeler için Gantry Mode, "doğru yol" olarak tercih edilen, akıllı bir yatırımdır.
MERMAK CNC olarak, yüksek performanslı ve hassas CNC makineleri için Gantry Mode destekli servo sistem çözümleri sunmaktayız. Müşterilerimizin ihtiyaçlarına özel olarak tasarlanmış, en güncel teknolojiye sahip servo motorlar ve kontrolcülerle donatılmış gantry sistemlerimiz, sektördeki en zorlu beklentileri karşılamaktadır. Projelendirmeden kuruluma, devreye almadan satış sonrası teknik desteğe kadar her aşamada uzman ekibimizle yanınızdayız. Gantry Mode'un tüm avantajlarından faydalanarak üretim süreçlerinizi optimize etmek, hassasiyet ve verimliliğinizi artırmak için MERMAK CNC'nin tecrübesine güvenebilirsiniz. Daha fazla bilgi ve danışmanlık için bizimle iletişime geçin.
Gantry modu, genellikle büyük ve tek bir ekseni hareket ettirmek için iki veya daha fazla servo motorun mekanik olarak paralel bağlanıp elektronik olarak senkronize edildiği bir kontrol stratejisidir. Bu sayede eksenin her iki ucundan tahrik edilerek daha yüksek rijitlik, yük taşıma kapasitesi ve hassasiyet sağlanır. Özellikle uzun ve ağır eksenlerde burulma (skewing) riskini ortadan kaldırmak için idealdir.
Gantry modu, büyük ve ağır yüklerin hassas bir şekilde taşınması gerektiğinde, eksende burulma (skewing) riskini ortadan kaldırmak, yükü motorlar arasında eşit dağıtmak ve genel sistem rijitliğini artırmak için kullanılır. Ayrıca, tek bir büyük motorun dinamik performansının yetersiz kalabileceği veya mekanik olarak uygulanmasının zor olduğu durumlarda iki veya daha fazla küçük motorla daha üstün performans elde edilmesini sağlar.
Gantry modunda, genellikle bir motor "ana" (master) motor olarak atanırken, diğer motor veya motorlar "köle" (slave) motorlar olarak görev yapar. Ana motorun hareket komutları, özel algoritmalar aracılığıyla köle motorlara iletilir ve her iki motorun birbirine paralel ve senkronize hareket etmesi sağlanır. Geri besleme mekanizmaları sayesinde motorlar arasındaki konum ve hız farkları sürekli olarak izlenir ve anlık olarak düzeltilir.
Gantry modunun sağladığı avantajlar şunlardır: Artan Rijitlik (ekseni iki taraftan tahrik ederek esnemeyi ve titreşimi azaltır), Yüksek Yük Kapasitesi (yükü iki motor arasında dağıtarak tek bir motorun kapasite sınırlarını aşar), Burulma (Skew) Önleme (eksendeki çapraz kaymayı elektronik olarak düzeltir), Daha İyi Konumlandırma Hassasiyeti (özellikle uzun eksenlerde daha düzgün ve hassas hareket sağlar) ve Daha Uzun Mekanik Ömür (yükü dağıttığı için mekanik bileşenlerin aşınmasını azaltır).
Evet, gantry modunun bazı dezavantajları ve zorlukları vardır: Artan Maliyet (iki veya daha fazla motor ve sürücü gerektirir), Karmaşık Kurulum ve Ayar (motorlar arası senkronizasyon ve anti-skew algoritmalarının doğru ayarlanması uzmanlık gerektirebilir), Daha Fazla Kablolama (iki ayrı motor ve sürücü için daha fazla kablo bağlantısı anlamına gelir) ve Potansiyel Hata Kaynakları (senkronizasyon sorunları veya motor arızaları tüm eksenin performansını etkileyebilir).
Gantry modu, genellikle geniş çalışma alanına sahip ve yüksek hassasiyet gerektiren endüstriyel otomasyon sistemlerinde kullanılır. Başlıca uygulamalar arasında Büyük CNC Router ve Freze Makineleri, Lazer Kesim ve Kaynak Makineleri, Plazma Kesim Makineleri, Otomatik Montaj Hatları, Büyük Formatlı 3D Yazıcılar ve Ağır Malzeme Taşıma Sistemleri (konveyörler, robotik kollar) bulunur.
Anti-skew özelliği, gantry ekseninin iki tarafındaki motorların konum geri beslemelerini sürekli olarak karşılaştırır. Eğer bir taraf diğerinden önde veya geride kalırsa (yani eksen burulmaya başlarsa), kontrol sistemi hemen müdahale ederek motor hızlarını veya torklarını ayarlayarak bu farkı düzeltir. Bu, eksenin her zaman paralel kalmasını ve istenmeyen mekanik gerilimlerin önüne geçilmesini sağlar.
Seçim yaparken dikkat edilmesi gerekenler: Sürücülerin Gantry Modu Desteği veya master/slave senkronizasyon yeteneğine sahip olması, her bir motorun eksenin kendi tarafındaki yükü kaldırabilecek Yeterli Güce sahip olması, yüksek çözünürlüklü Enkoder Çözünürlüğü ile hassas senkronizasyon sağlaması ve EtherCAT gibi hızlı ve güvenilir İletişim Hızına sahip protokolleri desteklemesidir. Genellikle aynı markanın motor ve sürücülerinin kullanılması uyumluluğu artırır.
Yaygın sorunlar arasında Senkronizasyon Kaybı (ayarların ve motor tuning'inin kontrolü), Burulma (Skew) (anti-skew parametrelerinin ayarlanması ve mekanik hizalama kontrolü), Titreşim veya Gürültü (motor tuning'inin gözden geçirilmesi, mekanik rezonansların giderilmesi), Aşırı Isınma (motor boyutlandırması ve soğutma kontrolü) ve Hatalı Konumlandırma (enkoder bağlantıları ve mekanik boşluk kontrolü) bulunur. Her sorunun kendine özgü bir hata giderme süreci vardır.
Yük paylaşımı genellikle kontrol sistemi tarafından otomatik olarak yönetilir. Ana ve köle motorlar, eksenin hareketini sağlarken, kontrolör her iki motorun tork çıkışlarını izler ve ayarlar. Bazı sistemlerde, her motorun kendi tork limitleri belirlenerek aşırı yüklenmenin önüne geçilir ve yükün eşit dağıtılması sağlanır. Mekanik olarak da eksenin düzgün hizalanması, yük paylaşımını doğrudan ve olumlu yönde etkiler.
Gantry modu, tek taraflı tahrik sistemlerine göre mekanik boşluğun etkilerini azaltmaya yardımcı olabilir. İki motorun ekseni zıt yönlerden veya aynı yönde senkronize bir şekilde itmesi/çekmesi, boşlukların daha hızlı aşılmasını veya etkilerinin minimuma indirilmesini sağlayabilir. Ayrıca, bazı gelişmiş kontrol sistemleri, gantry modu ile birlikte boşluk telafisi algoritmalarını kullanarak genel hassasiyeti ve sistem rijitliğini daha da artırır.
Gantry modu için genellikle yüksek hızlı ve gerçek zamanlı hareket kontrolörleri (Motion Controller) veya gelişmiş PLC'ler tercih edilir. EtherCAT, PROFINET IRT, SERCOS III gibi gerçek zamanlı Ethernet tabanlı iletişim protokolleri, motorlar arasında ultra hızlı ve senkronize veri alışverişi sağladıkları için idealdir. Bu protokoller, birden fazla motorun hassas bir şekilde aynı anda kontrol edilmesini mümkün kılar ve performansı optimize eder.
Tek, daha büyük bir motor kullanmak maliyet açısından cazip görünse de, uzun eksenlerde burulma (skew) riski ve düşük rijitlik gibi sorunlara yol açabilir. Gantry modu, eksenin her iki ucundan tahrik edilmesi sayesinde bu sorunları ortadan kaldırır, çok daha yüksek rijitlik, burulma önleme ve hassasiyet sunar. Ayrıca, iki küçük motor, tek büyük bir motora göre daha iyi dinamik tepki verebilir ve arıza durumunda sistemin tamamen durmasını engelleyebilir (redüktörlü sistemlerde).
Başarılı bir uygulama için: 1. **Mekanik Tasarım:** Sağlam ve doğru hizalanmış bir gantry yapısı. 2. **Motor ve Sürücü Seçimi:** Gantry modu destekleyen, yeterli güçte komponentler. 3. **Kablolama:** Doğru ve parazitten arındırılmış bağlantılar. 4. **Temel Tuning:** Her motorun ayrı ayrı optimize edilmesi. 5. **Gantry Modu Konfigürasyonu:** Master/slave ilişkisi ve anti-skew parametrelerinin ayarlanması. 6. **Senkronizasyon Testleri:** Sistemi farklı yük ve hızlarda test etme. 7. **Optimizasyon:** İnce ayarlar yaparak sistemin en iyi performansı vermesini sağlama.
Enkoderler, motorların konum ve hız geri beslemesini sağladığı için gantry modunun hassasiyetinde kritik rol oynar. Yüksek çözünürlüklü optik veya manyetik enkoderler, daha ince konum bilgisi sağlayarak motorlar arasındaki senkronizasyonun daha hassas olmasını ve burulma farklarının daha küçük sapmalarda bile algılanıp düzeltilmesini sağlar. Mutlak enkoderler ise güç kesintisi sonrası referans noktası kaybını önleyerek sistemi daha güvenilir kılar ve homing süresini kısaltır.
