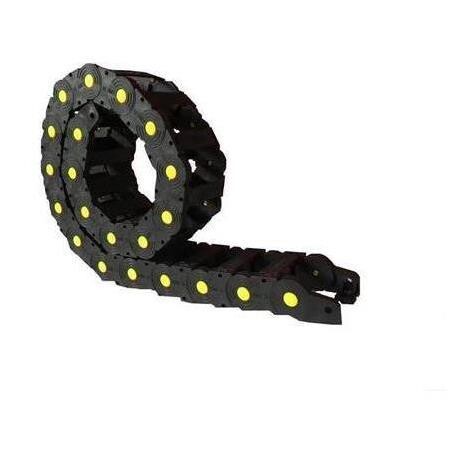

Hareketli Kablo Kanalı Nedir? Nerelerde Kullanılır?
Hareketli kablo kanalı, özellikle endüstride otomasyon sistemlerinde kullanılan kablo taşıyıcı sistemleridir. Kullanımı giderek daha da yaygın bir hal alan bu kablo kanalları plastik PA6 %30 cam elyaf malzemeden imal edilmektedir. Yine hareketli kablo kanalı sistemlerini tercih edilebilir kılan en önemli özellik ise yüksek mukavemet gücüne sahip olmalarıdır. Bunun yanı sıra düşük sürtünme sayısı, şok emici ve susturucu, yağ direnci ve kendinden yağlayıcı gibi üstün özelliklere sahip olan hareketli kablo kanalları, uygulayıcılarına ise büyük kolaylık sağlamaktadır.
Hareketli Kablo Kanallarının Kullanım Alanları
Plastik, hafif, orta, ağır ve çelik seri olmak üzere farklı seriler halinde imal edilen hareketli kablo kanalları, kablo ve hortumların uzun yıllar boyunca herhangi bir şekilde sorun çıkarmadan çalışmalarına imkân tanımaktadır. Özellikle sinyal kablolarının ve CAT haberleşme kablolarının taşınmasında plastik hafif seri kablo kanalıkullanılmaktadır. Yine hidrolik hortumlarda, güç ve sinyal kablolarında plastik orta seri ve haddehane/çelikhane gibi ağır çalışma koşullarında ise çelik seri kablo kanalı çeşitleri tercih edilmektedir.
Bunların yanı sıra özellikle son dönemlerde üretim için makinelerin ve otomasyonun önemi giderek artmaktadır. Bunun bir sonucu olarak ise CNC router üreticileri, PVC makinesi üreticileri ve lazer kesim makineleri gibi hareketin olduğu yerlerde hareketli kablo kanalı kullanımı büyük kolaylık sağlamaktadır. Ancak bu kablo kanallarının kullanım alanları bunlar ile sınırlı değildir. Bahsedilenlerin yanı sıra ağaç işleme makineleri, kaynak makineleri ve vinçlerde de hareketli kablo kanalı kullanımına ihtiyaç duyulmaktadır.
Hareketli kablo kanalları piyasada tranket ve kablo paleti olarak da anılan sistemlerdir. Sahip oldukları özellikler ile pek çok avantaj sunan bu kablo kanallarını satın alırken belli noktalara dikkat etmek gerekmektedir. Bahsedilen bu noktalar arasında; kullanılacak miktar, hareket mesafesi, montaj mesafesi, radius mesafesi ve hatve yer almaktadır.
Tüm bunların dışında hareketli kablo kanalı seçimine göre kanal içi için uygun yatay ve dikey seperatörler ile metal ya da plastik ayaklar tercih edilerek uygulamaya kolay bir şekilde geçilebilir.
Hareketli kablo kanalı ölçüleri genellikle ürünün tipine, modeline ve kullanılacağı uygulamaya bağlıdır. Bu nedenle, çeşitli ölçülerde hareketli kablo kanalları bulabilirsiniz. Kablo kanalı genişliği ve yüksekliği genellikle milimetre cinsinden belirtilir. Örneğin, genişlikleri 15mm'den 150mm'ye kadar, yükseklikleri ise 15mm'den 100mm'ye kadar olabilen kanallar bulunabilir.
Bazı yaygın ölçüler şunlar olabilir:
Ancak, belirli bir uygulama için doğru kablo kanalı ölçüsünü belirlemek genellikle kablo sayısına, kablo çapına, hareket mesafesine ve gereken bükülme yarıçapına bağlıdır. Bu yüzden özellikle belirli bir projede kullanmak üzere hareketli kablo kanalı seçerken bir mühendisle görüşmek faydalı olabilir.
Kablo kanalı ölçüsünü belirlemek için dikkate almanız gereken birkaç faktör bulunmaktadır:
Kablo Sayısı ve Çapı: Kablo kanalınızın içine kaç adet kablo ve bu kabloların ne çapta olduğunu belirlemeniz gerekmektedir. Bu, kanalın genişliğini ve yüksekliğini belirlemede önemli bir rol oynar. Kabloların birbiri üzerine çok fazla binmemesi ve hava alabilmesi için kanalın biraz geniş olması tercih edilir.
Kablo Türü: Kablo türü de önemlidir. Örneğin, data ve güç kablolarının genellikle ayrı kanallarda olması gerekir.
Hareket Mesafesi ve Bükülme Yarıçapı: Eğer hareketli bir kablo kanalı kullanıyorsanız, kanalın ne kadar bir hareket mesafesine ihtiyacı olduğunu ve bükülme yarıçapının ne olması gerektiğini belirlemeniz gerekebilir.
Mekanın Özellikleri: Kablo kanalının monte edileceği mekanın özellikleri de ölçü belirlemede etkilidir. Mekanın dar veya geniş oluşu, kanalın yüksekliğini ve genişliğini etkileyebilir.
Bu bilgileri topladıktan sonra, uygun bir kablo kanalı ölçüsü belirleyebilirsiniz. İhtiyaçlarınıza en uygun olan kablo kanalını seçmek için genellikle bir mühendis veya teknik danışmanla görüşmek faydalı olabilir. Unutmayın, çok büyük bir kablo kanalı seçmek gereksiz maliyetlere yol açabilirken, çok küçük bir kanal seçmek ise kabloların aşırı ısınmasına ve performans problemlarına yol açabilir.
Hareket Mesafesi: Hareket mesafesi, kablo kanalının hareket etmesi gereken toplam mesafeyi ifade eder. Bu genellikle bir makinenin veya robotun hareket ettiği mesafeye bağlıdır. Örneğin, bir CNC makinesinde, kablo kanalının makinenin tüm hareket alanını kapsayacak şekilde hareket etmesi gerekir.
Bükülme Yarıçapı: Bükülme yarıçapı, kablo kanalının bükülebileceği minimum yarıçapa denir. Kablolar, belli bir bükülme yarıçapının altında büküldüğünde zarar görebilir, bu nedenle bu değer önemlidir. Bükülme yarıçapı genellikle kablo çapının birkaç katı olmalıdır. Örneğin, bir kablo çapı 10mm ise, bükülme yarıçapı genellikle en az 50mm olmalıdır.
Her iki değeri belirlerken, kablo üreticisinin önerilerini ve uygulamanın gereksinimlerini dikkate almak önemlidir. Kablo kanallarının doğru bir şekilde boyutlandırılması ve monte edilmesi, kabloların ömrünü uzatır ve arızaların önlenmesine yardımcı olur.
Hareketli kablo kanalları, genellikle endüstriyel makineler ve robotik uygulamalar gibi hareketli uygulamalar için kullanılır. Bu tür bir kanalın seçimi, çeşitli faktörlere bağlıdır. İşte hareketli kablo kanalı seçerken göz önünde bulundurmanız gereken bazı noktalar:
Kablo Sayısı ve Çapı: Kablo kanalınıza kaç adet ve ne çapta kablo yerleştirileceğini belirlemeniz gerekmektedir. Bu bilgi, kanalın genişliği ve yüksekliği hakkında bir fikir verecektir.
Kablo Türü: Kabloların türüne göre de kablo kanalı seçimi değişir. Örneğin, elektrik ve veri kablolarının genellikle birbirinden ayrı olması gerekir.
Hareket Mesafesi ve Bükülme Yarıçapı: Hareketli bir kablo kanalı kullanıyorsanız, kanalın ne kadar bir hareket mesafesine ihtiyacı olduğunu ve bükülme yarıçapının ne olması gerektiğini belirlemeniz gerekebilir.
Mekanın Özellikleri: Kablo kanalının monte edileceği mekanın boyutları ve özellikleri de kanalın seçiminde etkilidir. Mekanın dar veya geniş oluşu, kanalın yüksekliğini ve genişliğini etkileyebilir.
Malzeme: Hareketli kablo kanallarının genellikle dayanıklı ve esnek bir malzemeden yapılması gerekir. Genellikle polimerler (plastikler) kullanılır, ancak bazen metal de kullanılabilir. Malzeme seçimi, uygulamanın ihtiyaçlarına ve çevresel koşullara bağlıdır.
Maliyet: Maliyet de bir faktördür. Daha dayanıklı ve daha büyük kablo kanalları genellikle daha pahalıdır, ancak uzun vadede daha az bakım ve değiştirme gerektirebilirler.
Bu faktörleri dikkate alarak, uygulamanız için en uygun hareketli kablo kanalını seçebilirsiniz. Ayrıca, özellikle karmaşık bir uygulama için, bir mühendisle veya teknik danışmanla görüşmek faydalı olabilir.
Yüksek sıcaklık koşullarında kullanım için özel olarak tasarlanmış kablo kanalları bulunmaktadır. Bu kanallar, genellikle yüksek sıcaklığa dayanıklı malzemelerden (örneğin, bazı yüksek performanslı plastikler veya metaller) yapılmıştır.
Kablo kanalı seçerken, hem kanalın hem de içindeki kabloların maksimum çalışma sıcaklıklarını kontrol etmek önemlidir. Kablo ve kanal malzemeleri yüksek sıcaklıklara maruz kaldığında genellikle genleşir ve bu da performans sorunlarına veya bileşenlerin ömrünün kısalmasına neden olabilir.
Ayrıca, yüksek sıcaklıkların yanı sıra, çevrenin diğer koşullarını da dikkate almak önemlidir. Örneğin, yüksek sıcaklığa maruz kalan bir ortam aynı zamanda yüksek seviyede toz veya kimyasallara da maruz kalabilir. Bu durumda, bu tür çevresel koşullara dayanıklı bir kablo kanalı seçmek önemlidir.
Bunun yanı sıra, yüksek sıcaklık koşullarında çalışmak üzere tasarlanmış özel kablolar da bulunmaktadır. Bu tür kablolar, genellikle yüksek sıcaklıklara dayanıklı yalıtkan malzemelerle kaplanmıştır.
Sonuç olarak, yüksek sıcaklık koşullarında bir kablo kanalı seçerken, kanalın ve içindeki kabloların bu koşullara uygun olduğundan emin olun. Bu, genellikle üreticinin teknik bilgilerinden veya bir mühendis veya teknik danışmandan alacağınız tavsiyelerle belirlenebilir.
Yüksek hızda çalışan makinelerde veya sistemlerde hareketli kablo kanallarının kullanılması durumunda, dikkat edilmesi gereken birkaç önemli faktör vardır:
Kablo Seçimi: Yüksek hızlı hareketler sırasında kablolar üzerinde önemli miktarda stres oluşabilir. Bu nedenle, yüksek hızlı uygulamalar için özel olarak tasarlanmış kabloları seçmek önemlidir.
Kablo Kanalı Tasarımı: Yüksek hızda hareket eden kablo kanallarının, hızlı hareket sırasında kabloları güvende tutmak için özel tasarım özelliklerine ihtiyacı vardır. Örneğin, iç bölmeler, kablo sıkıştırıcılar veya kablo tespit elemanları gibi özellikler, kabloların kanal içinde hareket etmesini sınırlayabilir.
Hareket Mesafesi ve Bükülme Yarıçapı: Yüksek hızlı hareketler, hareket mesafesi ve bükülme yarıçapı üzerinde daha büyük etkilere sahip olabilir. Bu nedenle, bu değerleri belirlerken ekstra dikkatli olunmalıdır.
Düşük Sürtünme Malzemeleri: Kablo kanalının malzemesi, hareket sırasında sürtünmeyi azaltabilir. Düşük sürtünmeli malzemeler, hızlı hareketler sırasında kablo kanalının aşınmasını ve ısınmasını önleyebilir.
Mekanik Dayanıklılık: Yüksek hızlı hareketler, kablo kanalı üzerinde önemli miktarda mekanik stres oluşturabilir. Bu nedenle, bu tür uygulamalar için yüksek mekanik dayanıklılığa sahip kablo kanalları seçmek önemlidir.
Yüksek hızlı bir uygulama için kablo kanalı seçerken, bu faktörleri dikkate almak önemlidir. Bu, kabloların ve kablo kanalının ömrünü uzatabilir ve sistem arızalarını önleyebilir. İhtiyaçlarınıza en uygun kablo kanalını seçmek için bir mühendis veya teknik danışmanla görüşmek genellikle en iyi seçenektir.
Hareketli kablo kanalları, çeşitli endüstriyel ve ticari uygulamalarda kabloları korumak ve yönlendirmek için kullanılır. İşte hareketli kablo kanallarının kullanıldığı bazı alanlar:
CNC Makineleri: CNC tezgahlarında, enerji zincirleri X, Y ve Z eksenlerinde hareket eden kabloları düzenler ve korur.
Robotik Sistemler: Endüstriyel robotlarda, robotik kablo kanalları robot kollarının etrafında esnek bir şekilde hareket eden kabloları korur.
Otomasyon Ekipmanları: Otomasyon sistemlerinde, hareketli kablo kanalları, konveyörler ve diğer hareketli bileşenlerde kabloları düzenler ve korur.
Asansör ve Yürüyen Merdivenler: Kablo kolları, asansörlerde ve yürüyen merdivenlerde dikey hareket eden kabloları taşır.
Medikal Ekipman: Hastane yatakları, X-ray makineleri ve diğer medikal ekipmanlarda hareketli kablo kanalları, cihazların hareketine uyum sağlar.
Taşıma Sistemleri: Havaalanlarındaki bagaj taşıma sistemleri gibi malzeme taşıma sistemlerinde, kablolar hareketli kablo kanalları ile düzenlenir.
Vinçler ve Yükleyiciler: Vinçlerde, teleskopik kablo kanalları kabloyu korurken vinç kolu uzadıkça ve daraldıkça kablo hareketine izin verir.
Laboratuvar Ekipmanları: Laboratuvar otomatizasyon ekipmanlarında, kabloların hassas hareketlerini düzenlemek ve korumak için hareketli kablo kanalları kullanılır.
Döner Tablalar ve Tornalar: Döner hareket gerektiren makinelerde, döner kablo kanalları kabloların dönmesine ve dolaşmasına engel olur.
Gemi ve Liman Ekipmanları: Gemi vinçleri ve liman yükleme ekipmanlarında, teleskopik ve esnek kablo kanalları ağır yüklerin taşınmasında kullanılır.
Üretim Hatları: Üretim hatlarındaki makinelere güç ve veri taşıyan kablolar için hareketli kablo kanalları kullanılır.
Hareketli kablo kanalları, bu ve daha birçok uygulamada, kabloları fiziksel hasarlardan korumak, düzenli tutmak ve ekipmanın hareketine uyum sağlamak için önemlidir.
